真不是夸張，沒有光模塊就沒有光通信
100 多年來，人類從簡單的電報通信發展到如今的 5G 通信，生活發生了翻天覆地的變化，直播、VR / AR、超清視頻會議、遠程醫療、自動駕駛和智能家居等應用越來越廣泛。而所有這些，都需要基于高速的數據傳輸。
因?yàn)楦咚傩盘栐阢~纜中迅速衰減而無法實現長距離傳輸，同時，由于光比無線電信號的傳輸頻率高出 1000 倍以上，有效提高了信息的傳輸速率；于是，光纖逐漸成為了主流的傳輸介質。
在計算機、存儲器、交換機內部，數據是以電信號的形式處理和傳遞的。那么，如何把電信號轉化成光信號進入光纖？又或者如何把光纖中的光信號轉化為電信號，接入到通信系統中呢？
于是，光模塊 —— 通信界的魔法師，就此應運而生！他實現了光電轉換。
1、光模塊的江湖地位
光模塊從誕生至今，一直擁有著不可撼動的江湖地位！通信界的大佬們這么評價：
“沒有光模塊就沒有光通信?！?/p>
“光模塊是所有 5G 承載技術都需要的。”
“無論哪種 5G 承載標準與技術，最終都離不開光模塊的支持，長距離、低成本、高速率的光模塊是實現 5G 低成本廣覆蓋的關鍵要素?！薄?/p>
2、光模塊的功能

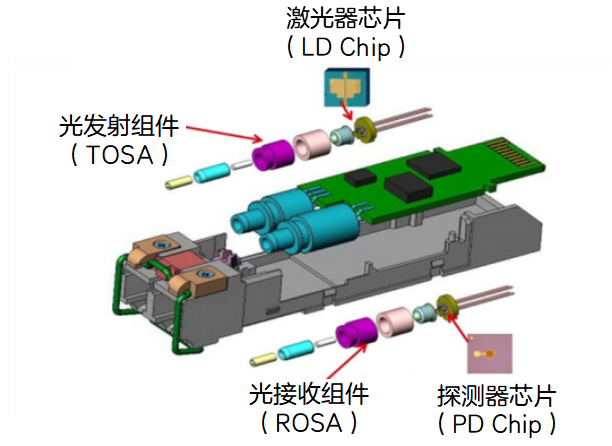

光模塊通常由光發射組件（含激光器）、光接收組件（含探測器）、驅動電路和光電接口等組成，結構如下圖所示。
光模塊結構示意圖（SFP + 封裝）（圖片來源于光模塊白皮書）

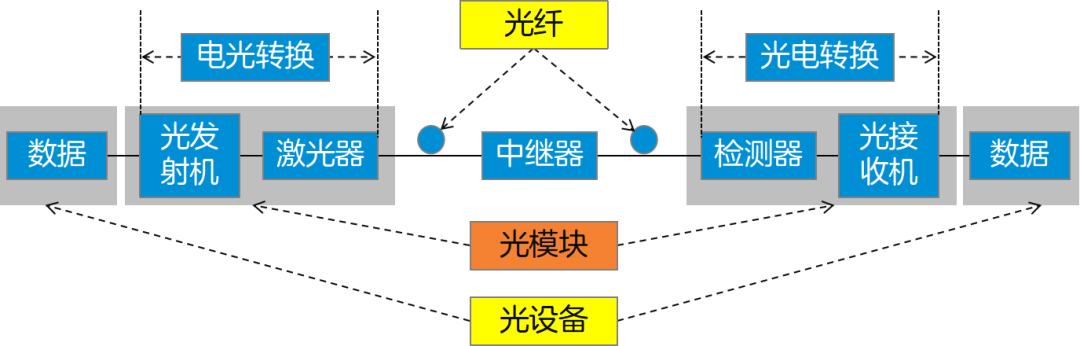

在光通信中，信息的傳送與接收都是靠光模塊來實現的：
1. 在發送端，光模塊完成電 / 光轉換。
2. 光在光纖中傳輸。
3. 在接收端，光模塊實現光 / 電轉換。
3、光模塊的發展
光模塊是 5G 網絡物理層的基礎構成單元，廣泛應用于無線及傳輸設備。面向 5G 承載，25/50/100 Gb / s 高速光模塊將逐步在前傳、中傳和回傳接入層引入，N×100/200/400 Gb / s 高速光模塊將在回傳匯聚和核心層引入。

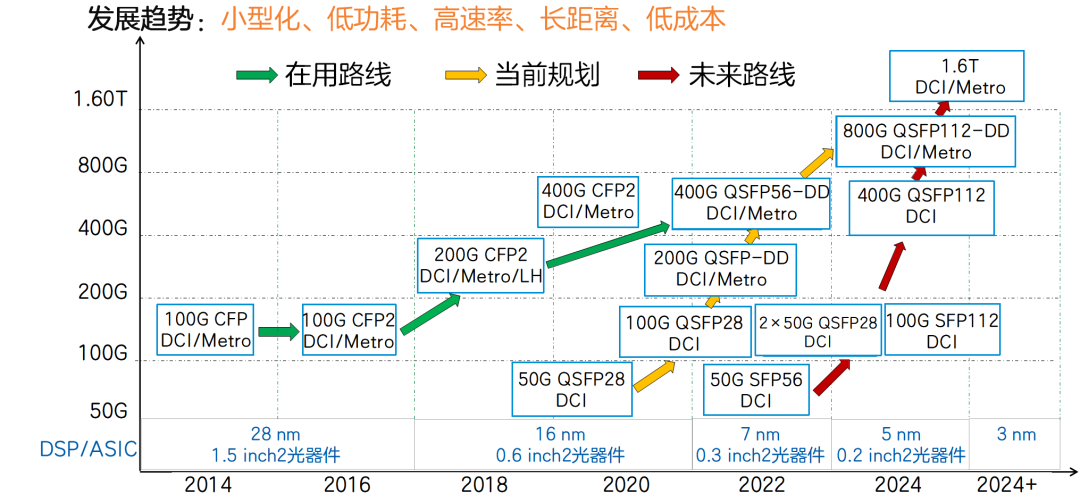

光模塊的發展趨勢和技術路線，如下圖所示。
下面從光模塊的 3 個主要特征來介紹
封裝形式
封裝形式標準的確定，使得各個廠商生產的光模塊得以兼容、互聯互通。
封裝形式是光模塊最重要的特征。隨著光電子器件的發展，器件和芯片帶寬逐漸增加。器件和芯片的帶寬增加，伴隨著光子集成技術的發展，光模塊也實現了更高速率傳輸，更小尺寸封裝。
下圖展示了光模塊封裝形式的發展。
傳輸速率
高速率的數據傳輸，使得 5G 的各種應用成為可能。
傳輸速率指每秒傳輸?shù)谋忍財?shù)，單位為 Mb / s 或 Gb / s。光模塊從早期的 155 Mb / s，逐漸攀升：622 Mb / s、1.25Gb / s、2.5Gb / s、10Gb / s、25、50、100 Gb / s、200 Gb / s、400 Gb / s、800 Gb / s。

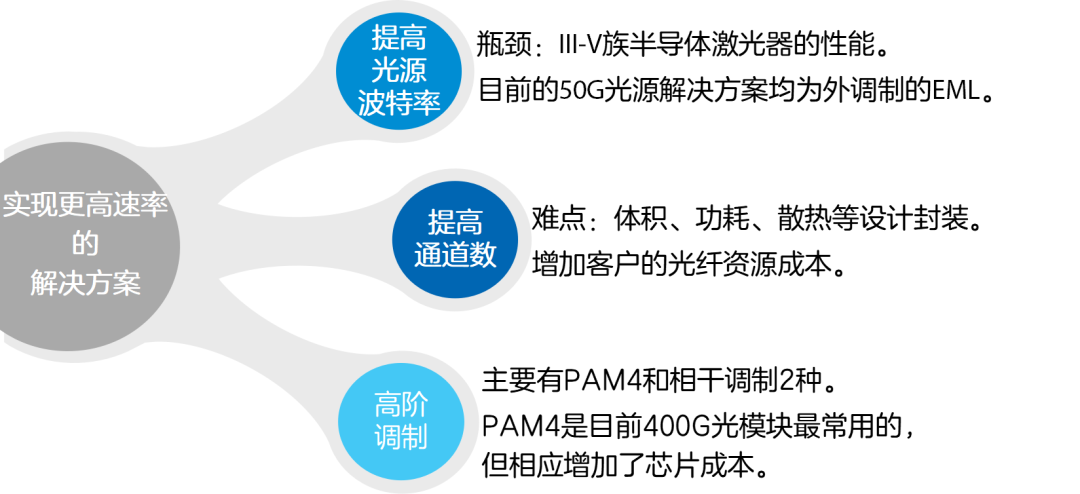

為了實現更高的速率，通常有以下 3 種解決方案：
傳輸距離
在光通信領域，更快更遠一直是通信人的不懈追求。
光模塊傳輸距離，前期主要有 SR（100 m）、LR（10 km）、ER（40 km）、ZR（80 km）幾種，隨著數據中心網絡的建設，為了更具性價比的布線，又進一步衍生出了 DR（500 m）、FR（2 km）兩種傳輸距離。

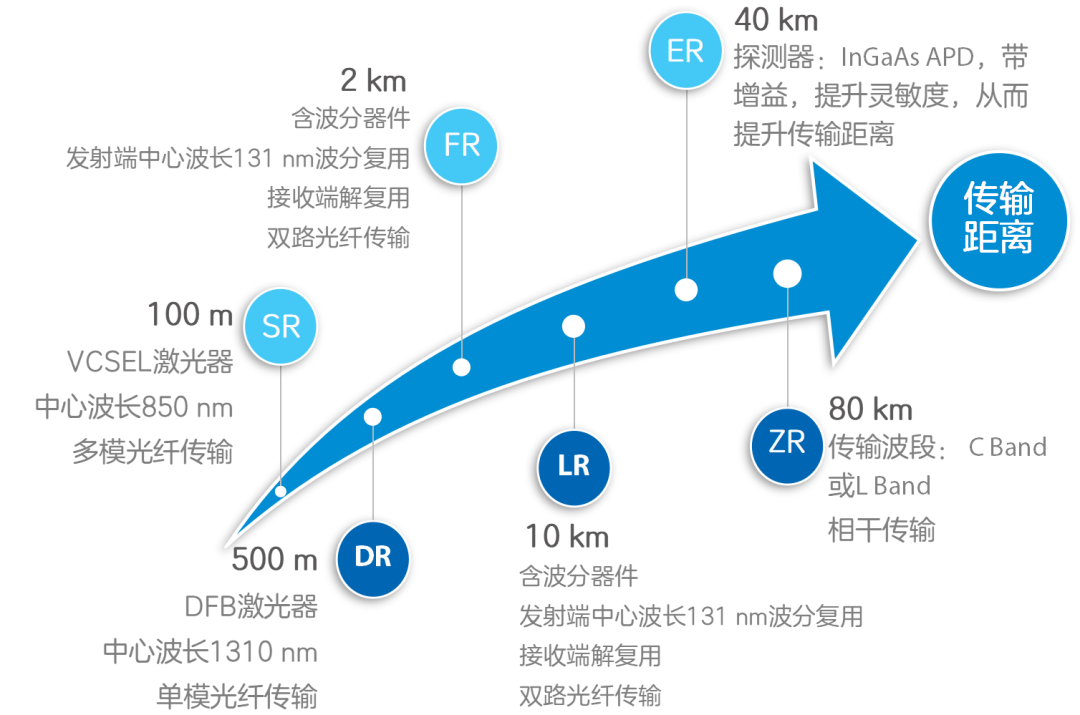

常見的光模塊傳輸距離如下：
速率越高傳輸?shù)木嚯x越短。如果距離超過了上述極限，可以使用 EDFA（Erbium Doped Fiber Amplifier，摻鉺光纖放大器）等光纖放大器放大微弱的光信號，使其傳輸更遠；或者使用相干光模塊傳輸。當然兩者都不便宜，需要付出額外的成本。
伴隨著 5G 時代的到來，物聯網的普及，產生的信息呈爆炸式增長，對整個通信系統基礎的物理層提出了更高的傳輸性能要求。光模塊作為重要的組成部分，必將持續為通信發展貢獻必要的力量！
