N1092E keysight 是德 28/45 GHz（2光通道）和 50 GHz（2電通道） DCA-M 采樣示波器
Keysight N1092E 是一款 DCA-M 采樣示波器，配有一個光通道和兩個電通道。 高準確度、低成本的光/電波形分析解決方案，包括提供 8.4 到 64 Gbaud 的解決方案、非常低的噪聲和抖動、可實現高吞吐量的快速采樣率。
型 號：N1092E
名 稱： DCA-M采樣示波器
品 牌：是徳(KEYSIGHT)
分 類：通用電子測試 >DCA-M采樣示波器
產品屬性：主機
功能
> 40 GHz 光通道帶寬（選件 40A）、50 GHz 電通道帶寬
FC/PC 和 2.4 毫米輸入類型
高靈敏度，本底噪聲僅為 5 μW（光）、310/600 μV（電）
超快吞吐量，采樣率高達 250 kHz
準確的高速數據分析，抖動 < 200 fs
緊湊型設計外形更小

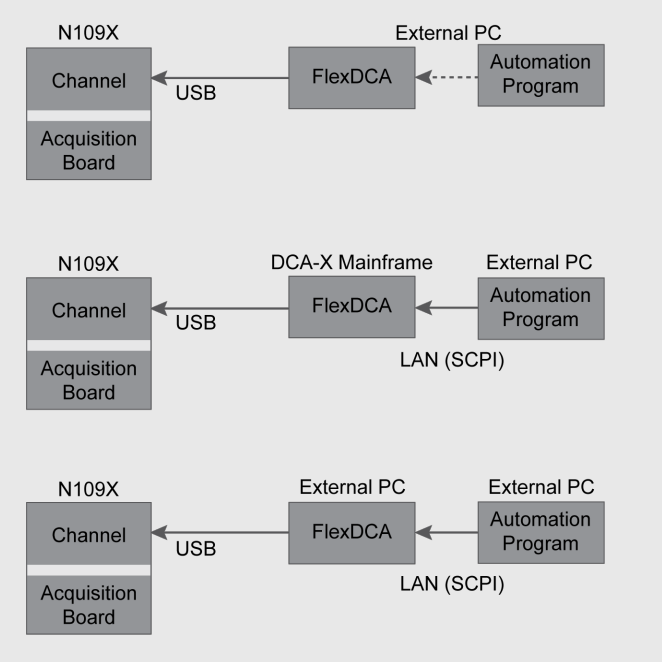

連接N1092A/B/C/D/E方法

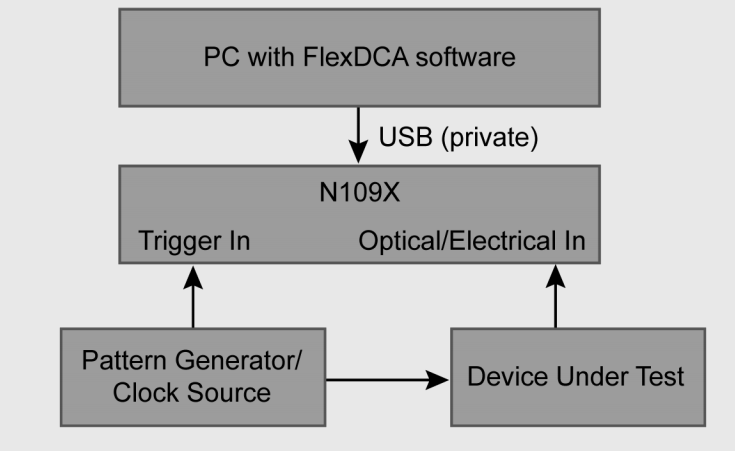

方法一、用USB線直接連接到N1092A/B/C/D/E的PC上。
用USB線連接86100D或N1000A主機到N1092A/B/C/D/E。(主機可以通過GPIB或其他方式控制。
然后可以通過GPIB或LAN控制主機）。
方法二、對于自動測試系統環境來說，最簡單和最好的方法是控制
對于自動測試系統環境，控制N1092A/B/C/D/E的最簡單和首選方法是通過LAN將主測試系統PC與低成本的現代PC相連。FlexDCA的接口位于FlexDCA接口位于第二臺PC上。
然后，第二臺PC通過USB與N1092A/B/C/D/E相連。通過USB連接。這消除了現有測試系統PC和N1092A/B/C/D/E之間的大部分兼容性問題。N1092A/B/C/D/E硬件之間的大部分兼容性問題，并可以大大簡化將86100D系統轉換為N1092A/B/C/D/E系統

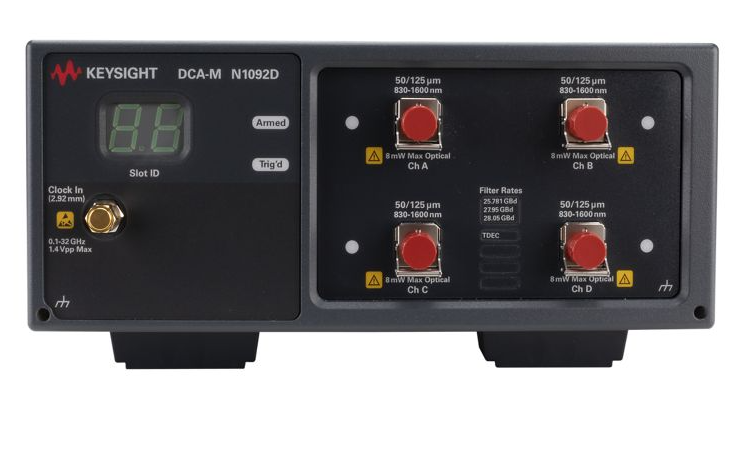

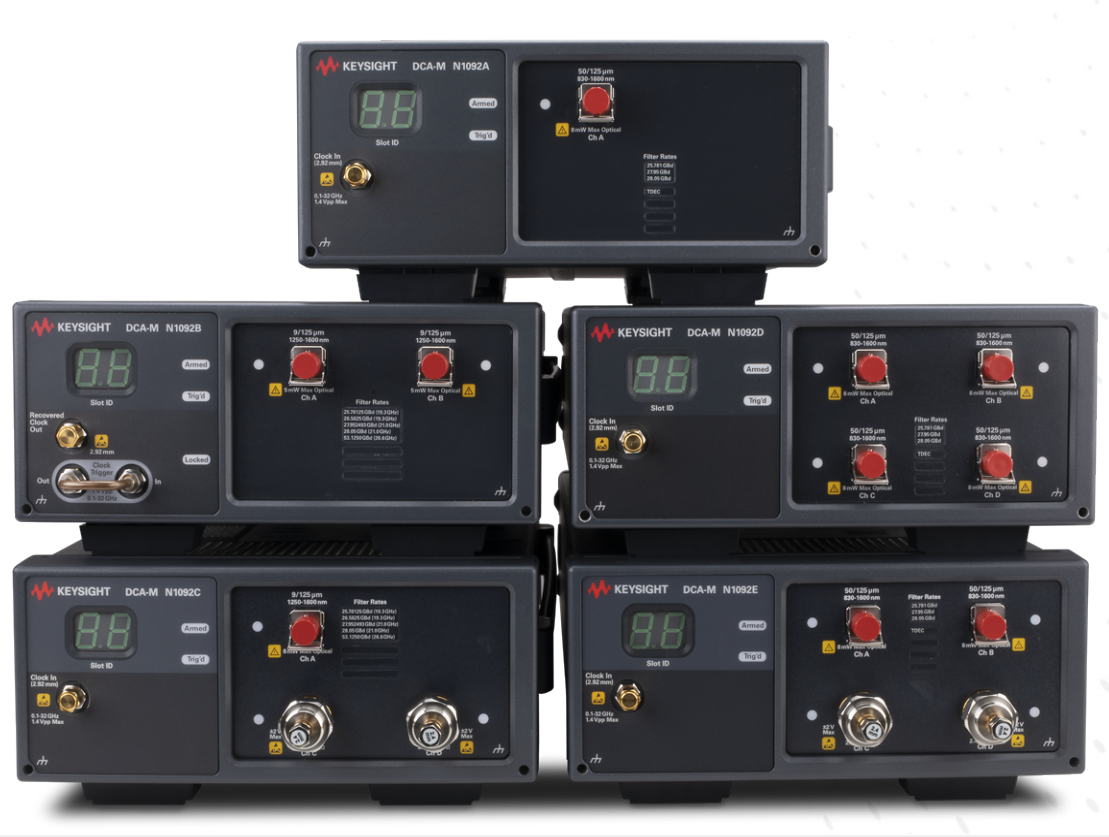

keysight 是德 N1000和86100數字通信分析儀(DCA)系列被認為是驗證光發射器是否符合通信標準的行業標準。多年來，工程師們一直信賴DCA提供準確和簡單的數字通信波形的測量。該Keysight N1092A/B/C/D/E DCA-M通過使用N1000和86100示波器主機的高性能元素，以及光和電通道的采集系統，在這一傳統的基礎上更進一步。采集系統以及861XX和N104X插件模塊的光學和電氣通道硬件。
N104X插入式模塊。小巧的外形是制造和研發應用的理想選擇，與86100D和N1000A不同，它們使用模塊來創建一個波形分析系統。與86100D和N1000A不同的是，N109X是完全集成的儀器，它的外形尺寸很小。低噪音、高靈敏度的校準光學參考接收機--符合工業標準公差--可用于符合工業標準的公差，可用于多模和單模。創建一個具有非常高動態范圍的測量系統。電氣通道有可提供30 GHz和50 GHz帶寬。
