看完這篇文章，34970A我也會用了！
Agilent 34970A是一種高性能、低價位的數據采集和開關主機,十分適于數據記錄、數據采集和一般的開關與控制應用。它是一種半機架寬的主機,內部有61/2位 (22比特)的數字電壓表,其背面有3個插槽,可以接受開關與控制的模塊某塊組合。
通過第一段了解到安捷倫 34970A參數，如何還需要產品的其他內容，可以到官網下載手冊，或者直接在美佳特官網，產品中心查詢產品詳情信息（軟件，選件等）。
型 號：34970A
名 稱：數據采集 / 數據記錄儀開關單元
品 牌：安捷倫(Agilent)
分 類：通用電子測試 > 數據采集系統

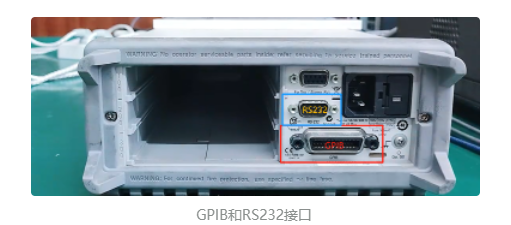

下面簡單跟大家講解一下，Agilent 34970A數據采集儀開機如何自檢？由于GPIB和RS232兩個接口很少使用，我們會常常忘記，甚至沒有使用過開機自檢的功能。如下方圖，我們可以看到主機背后的接口。

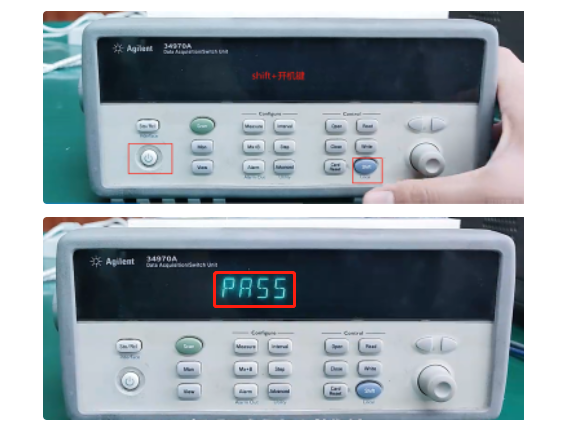

首先我們開機按：shift+開機電源鍵，聽到儀器“嘀”聲后即可，看到儀器顯示PASS，說明已經通過開機自檢。
Agilent 34970A通信接口設置及檢測？（GPIB、RS232方法相同）
按儀器上shift+interface鍵，旋轉右側按鈕選擇要對接的接口模式(GPIB、RS232),我這里選擇是GPIB。

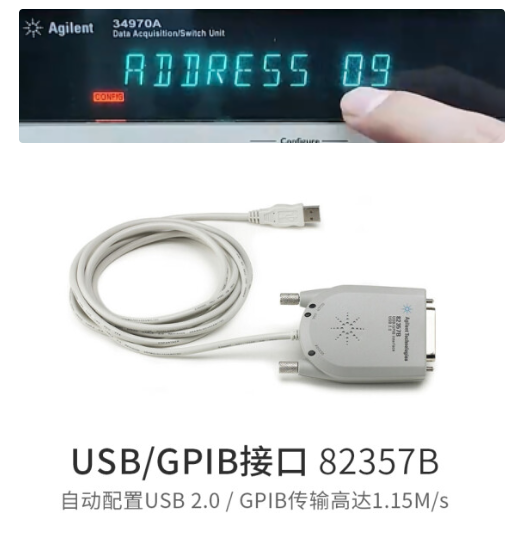

確認后再次按interface，看到后方顯示 09，這個是通道地址，不用理會。通過82357B卡連接34970A的GPIB接口，并打開I/O軟件。

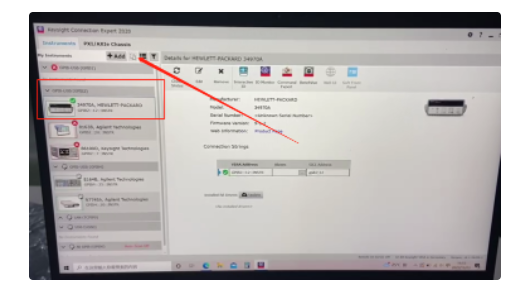

在I/O軟件內，找到搜索按鈕并點擊。通過左側邊欄GPIB-USB，可以看到34970A搜索出來。

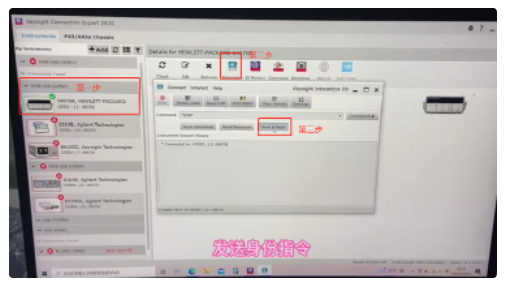

點擊34970A設備，找到interactive,彈出對話框選擇send&read.34970A通訊設置就完成啦。
