眼圖的基本概念，以及不帶眼圖功能的示波器如何測試眼圖

現今示波器的功能越來越強大，示波器已不只是簡單的看波形，最近有很多客戶想用示波器來測眼圖，但預算有限，手頭沒有高端示波器（例如DPO7354C等），那么如何測眼圖呢？

首先要了解，什么是眼圖。

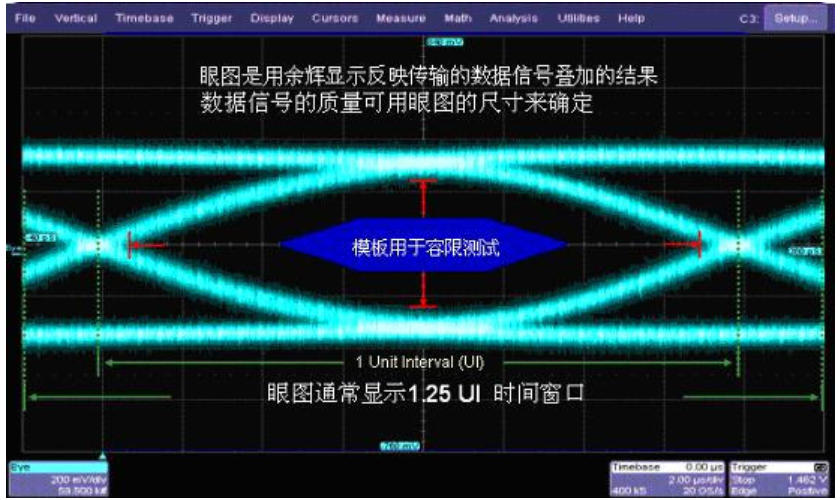

"眼圖就是象眼睛一樣形狀的圖形?！毖蹐D是用余輝方式累積疊加顯示采集到的串行信號的比特位的結果，疊加后的圖形形狀看起來和眼睛很像，故名眼圖。眼圖上通常顯示的是1.25UI的時間窗口。眼睛的形狀各種各樣，眼圖的形狀也各種各樣。通過眼圖的形狀特點可以快速地判斷信號的質量。

由于眼圖是用一張圖形就完整地表征了串行信號的比特位信息，所以成為了衡量信號質量的最重要工具，眼圖測量有時侯就叫“信號質量測試（Signal Quality Test,SQ Test）”。 此外，眼圖測量的結果是合格還是不合格，其判斷依據通常是相對于“模板（Mask）”而言的。模板規定了串行信號“1”電平的容限，“0”電平的容限，上升時間、下降時間的容限。所以眼圖測量有時侯又被稱為“模板測試（Mask Test）”。

模板的形狀也各種各樣，通常的NRZ信號的模板如圖五和圖八藍色部分所示。在串行數據傳輸?shù)牟煌?jié)點,眼圖的模板是不一樣的，所以在選擇模板時要注意具體的子模板類型。 如果用發送端的模板來作為接收端眼圖模板，可能會一直碰模板。但象以太網信號、E1/T1的信號，不是NRZ碼形，其模板比較特別。當有比特位碰到模板時，我們就認為信號質量不好，需要調試電路。有的產品要求100%不能碰模板，有的產品是允許碰模板的次數在一定的概率以內。

在無碼間串?dāng)_和噪聲的理想情況下，波形無失真，每個碼元將重疊在一起，最終在 示波器上看到的是跡線又細又清晰的“眼睛”，“眼”開啟得最大。當有碼間串?dāng)_時，波形失真，碼元不完全重合，眼圖的跡線就會不清晰，引起“眼”部分閉合。若再加上噪聲的影響，則使眼圖的線條變得模糊，“眼”開啟得小了，因此，“眼”張開的大小表示了失真的程度，反映了碼間串?dāng)_的強弱。由此可知，眼圖能直觀地表明碼間串?dāng)_和噪聲的影響，可評價一個基帶傳輸系統性能的優劣。另外也可以用此圖形對接收濾波器的特性加以調整，以減小碼間串?dāng)_和改善系統的傳輸性能。

用示波器測試眼圖有三種方法，根據測試效果和對示波器的要求來分，如下：

1，示波器帶有眼圖測量功能。

這種情況下，直接打開功能，儀器自動測試，自動恢復時鐘并測試出張開度、抖動等參數，效果最好，而且是定量測試。

2，示波器不帶眼圖測量功能，測試的信號包括數據線和時鐘線。

這時可以使用時鐘信號作為觸發信號來測試數據信號的眼圖。這種方法也很不錯，可以比較準確的看出眼圖形狀，誤差小，操作簡單。

3，示波器不帶眼圖測量功能，信號只有一根數據線。

這個時候是不能做眼圖測試的，如果一定要測也只能定性測試，方法是：使用示波器上升沿觸發信號，并將觸發點遷移到不能移動為止，觸發示波器，打開波形保持，可以大致看信號的眼圖，但是結果會偏好，至少抖動會偏小。

如果手頭沒有高端示波器，卻需要在示波器上觀察眼圖，了解信號的大致情況，進行簡單的測量，那么使用泰克DPO2000B，MSO2000B，MDO3000，DPO4000B，MSO4000B，MDO4000B系列等經濟型示波器上，就可以通過簡單的設置來實現眼圖測量，具體設置如下：

1、用邊沿觸發時觀測到的信號；

2、選擇觸發方式為升/降時間，斜率改為升或降；

3、將觸發閾值高低電平調整到適合的位置，最好低值在10%－20%左右，高值在80％－90％附近，來表示升降時間觸發的閾值范圍；

4、根據被測信號(估計出來)的上升下降時間大約大小，選擇觸發時間小于該時間；

5、設置好后看到的波形如圖，此時沒有累積的效果；

6、打開余暉的功能，并且調高波形亮度，可以觀測到是否有異常信號發生；
