示波器的功能特點

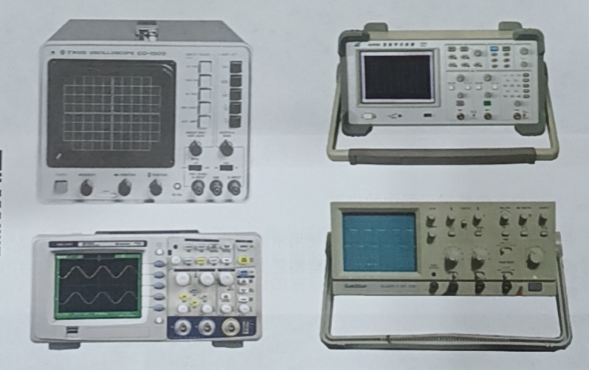

示波器是一種用來展示和觀測信號波形及相關參數的電子儀器，可以觀測和直接測量信號波形的形狀、幅度和周期，其外形如圖所示。一切可以轉化為電信號的電學參量或物理量都可轉換成等效的信號波形進行觀測，如電流、電功率、阻抗、溫度、位移、壓力、磁場等。
示波器可以將電路中的電壓波形、電流波形在示波管上直接顯示出來，根據顯示的波形形狀、頻率、周期等參數判斷所檢測的設備是否有故障。如果波形正常，表明電路正常; 如果信號的頻率、相位出現失真，則屬于不正常，用示波器測量各種交流信號、數字脈沖信號及直流信號，維修效率高，易找到故障點。
示波器的實際應用
示波器常用于電子產品的生產調試和維修領域，一般可通過觀察示波器顯示的信號波形，來判斷電路性能是否符合出廠要求或在檢修中判斷電路是否正常等。
示波器在維修電磁爐中的應用

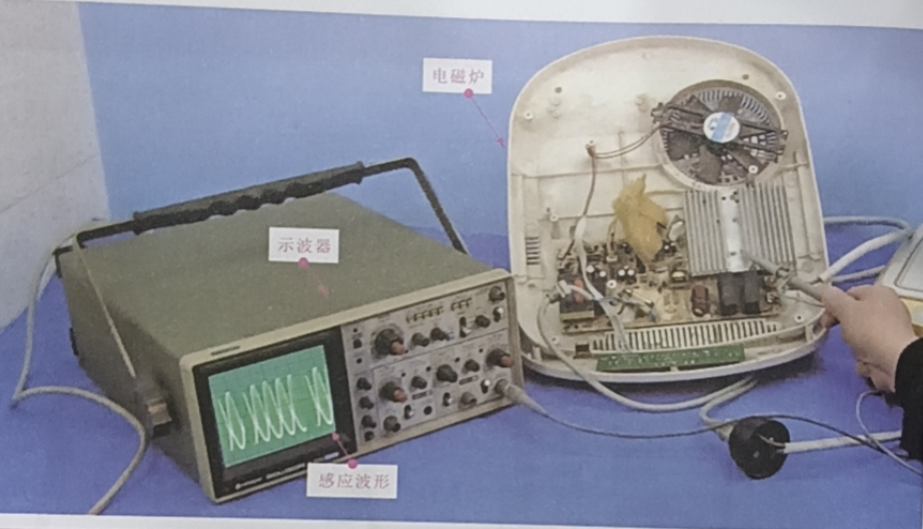

在檢修電磁爐時，常常會用示波器進行檢測。通常可在檢修電磁爐的控制電路板時使用示波器檢測控制電路中集成電路輸出的信號波形，根據信號波形判斷電路的好壞,如圖所示。
示波器在維修顯示器中的應用

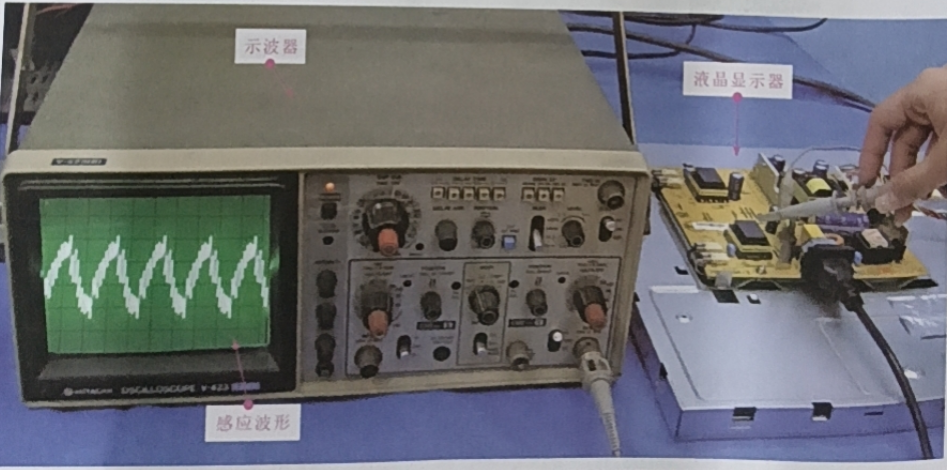

在檢修顯示器的主電路板時，可使用示波器檢測主電路中輸出的信號波形，根據信號波形進行檢修和判斷。用示波器檢測逆變器電路中升壓變壓器外圍輻射的信號波形，如圖所示。
示波器在維修電視機中的應用

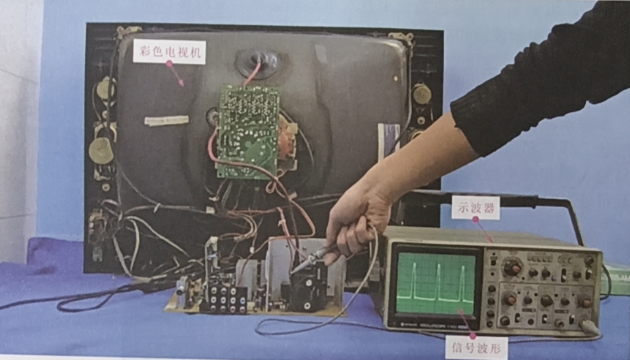

在檢修電視機的過程中，用示波器對電視機的波形進行檢測，從而根據信號波形進行檢修和判斷。如圖所示為檢測行回掃變壓器輻射的行脈沖信號波形。
示波器在生產調試中的應用

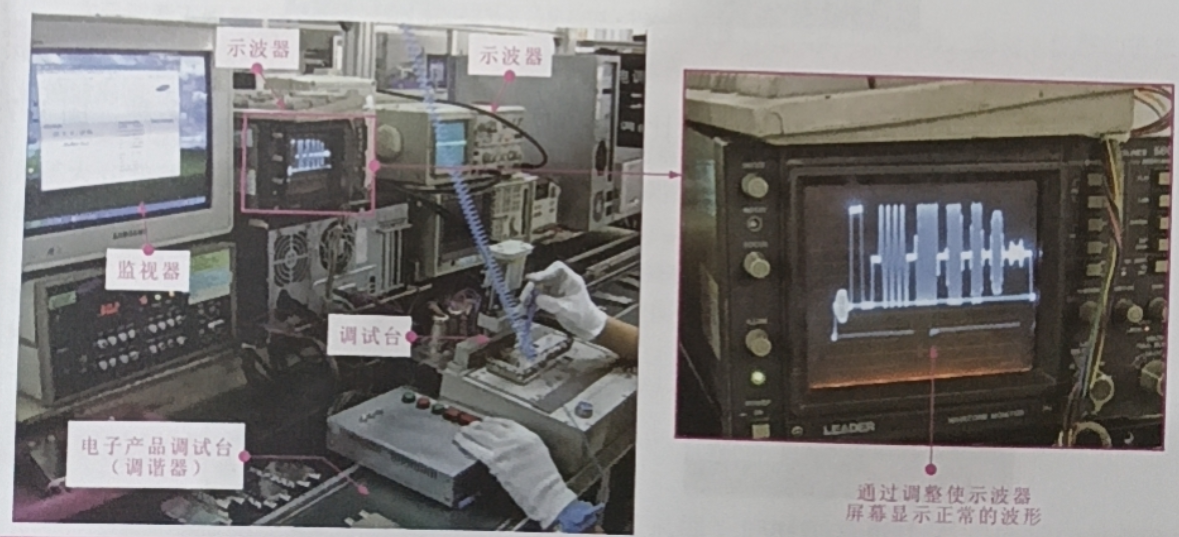

示波器常用于電子和電器產品的生產和調試中，如圖，為調諧器的生產調試現場由于調諧器為高頻器件，需要通過對內部線圈的調整，來達到所需的頻率要求，此時就需要使用示波器來監視調整前與調整后的波形，待波形達到相應的幅度和形狀后,即完成了該電子產品的調試。
