光模塊壓力眼測試的相關設備連接說明
壓力眼測試，是評估25-28G光接收機性能的重要指標，主要是驗證接收端對惡劣信號的容忍程度。
這里用到的相關設備有：AXIe主機M9502A+M8195A AWG模塊+M9537A內置PC控制器，M9505A主機+M8046A高性能誤碼儀+M8045A碼型發生器，Remote Head M8057A，DCA-M N1092C,8164B光波主機系統，里面集成了光源如81608A+81942A參考接收機+81577A衰減器。還有一些小的部件，如合路器，定向耦合器，光纖若干，轉接頭若干。

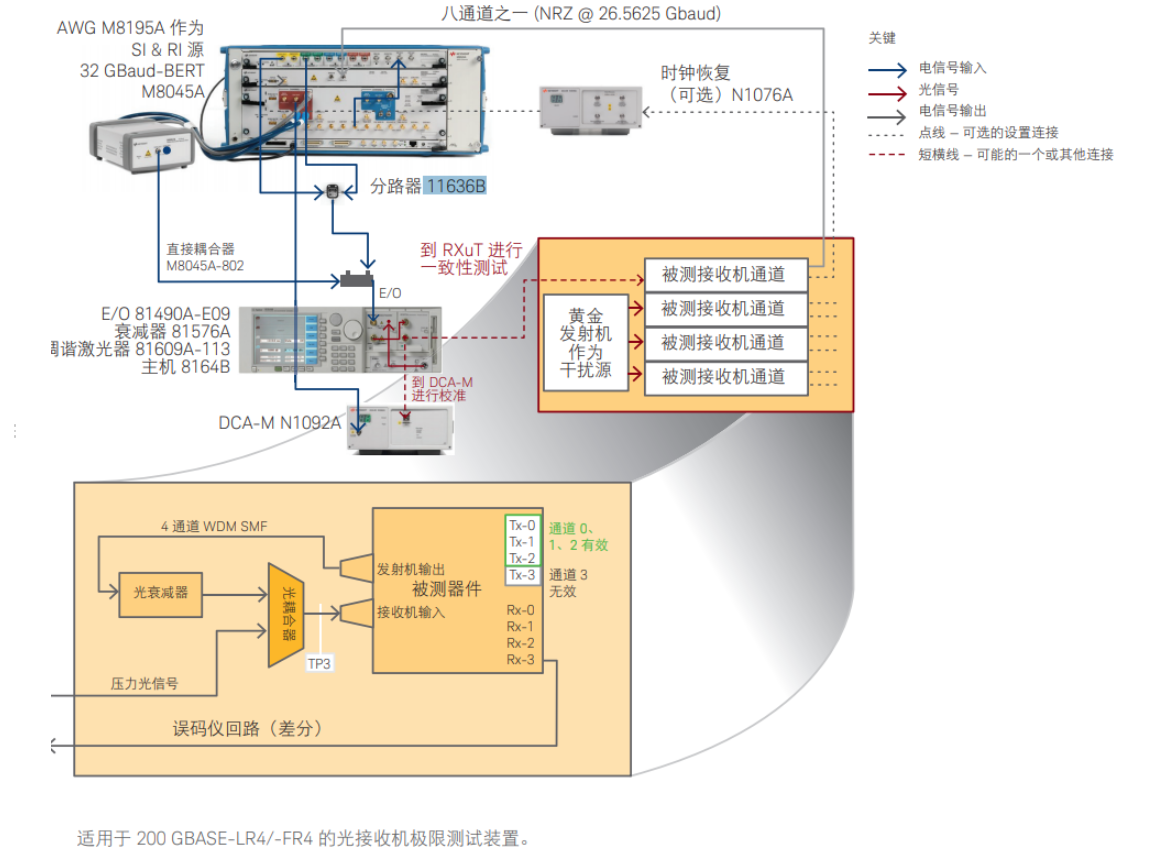

本文會具體介紹各個設備接口測試之間如何連接，構建光接收機壓力眼測試系統。

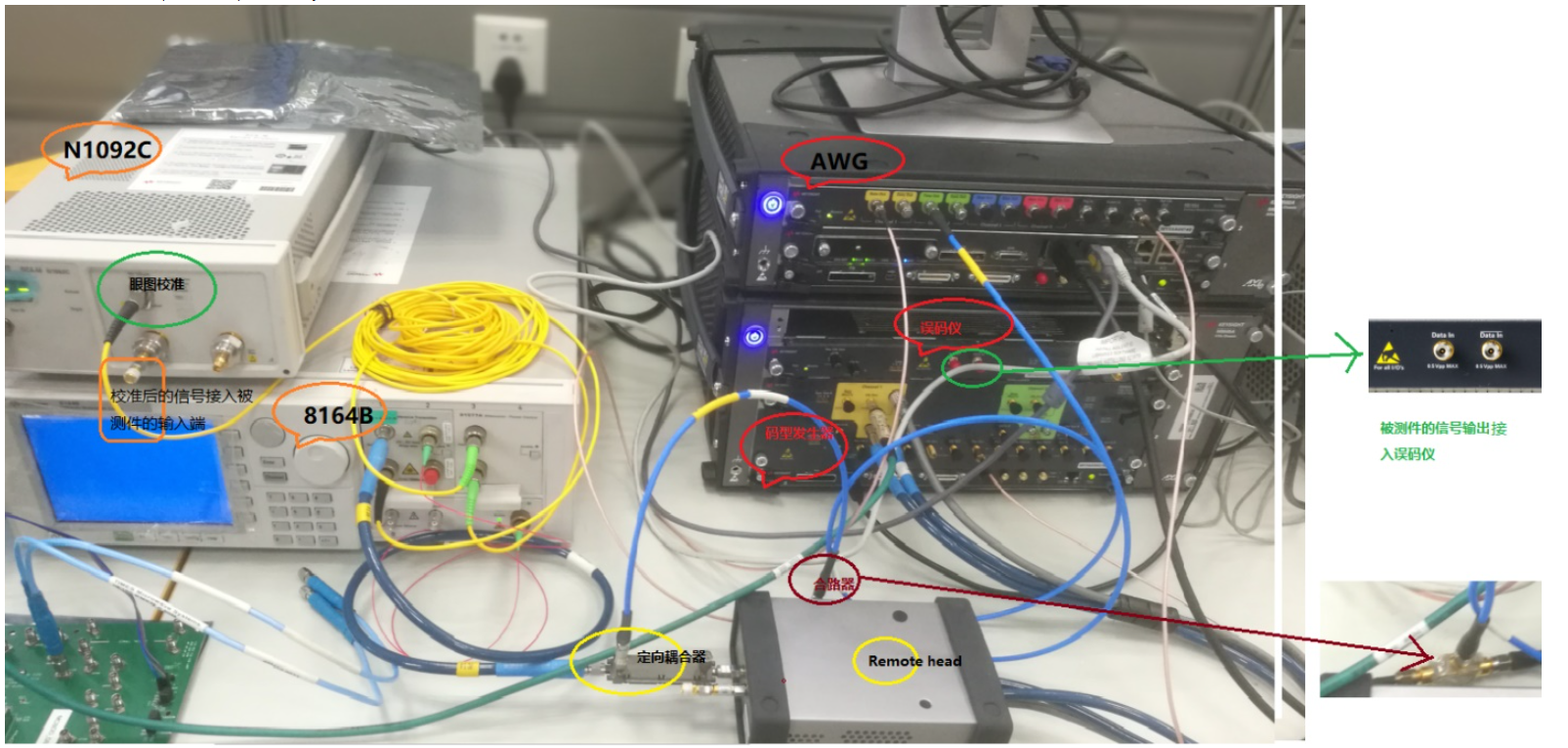

實物圖的連接如下：
AWG輸出合路的連接線，盡可能短，減少損耗。
根據400G和200G 測試標準802.3bs,做容限測試包含幅度的干擾測試，以及時延干擾測試。
AWG M8195A：產生幅度干擾，需要兩路信號，一路正弦信號， 一路高斯噪聲。
合路器（分路器）：把AWG輸出的兩路用作干擾的信號合路
碼型發生器M8045A：產生碼型信號，以及時延干擾
誤碼儀M8046A：測試誤碼率
DCA-M：用作測試前的壓力眼圖的校準
參考發射機81492A:光電轉換單元，把電信號調制到載波光源上
光源81608A：提供相應波段的載波信號
保偏光纖：用于連接可調諧激光源到參考發射機
光衰減器的作用：用于調整衰減值大小， 進而改變信號的幅度，做不同幅度情況下的容限測試。
耦合器：把干擾信號與碼型信號耦合
Remote head M8057A：把碼型碼型發生器輸出端延伸出來
PC控制器M9537A：可通過USB電纜連接各個測試設備，測試軟件N4917BSCA可以安裝在PC控制器中，對所有連接到PC控制器M9537A上的儀器做識別、校準以及測試。另外，安裝的FlexDCA軟件，也會對接入到DCA-M中的信號，做眼圖的校準。
時鐘參考
由碼型發生器M8045A提供。
測試流程連接線路
AWG會輸出兩路干擾信號，一路sine,一路高斯噪聲信號，通過合路器合路后輸出信號，與碼型發生器輸出的碼型以及抖動信號（經沿遠程頭（Remote head ）一端輸出，遠程頭（Remote head ）另一輸出口做端接，防止外部信號通過這個端口串?dāng)_進另一個有用信號出口），通過定向耦合器耦合，接入到參考發射機的電口， 然后與光源輸出到參考發射機的光源載波信號進行線性幅度調制，調制后的信號輸入到衰減器81577A中，衰減器輸出的信號再接入DCA-M中，對眼圖（做測試鏈路）做校準。校準通過后，再把校準后的信號輸入給被測件，被測件的輸出端，輸出信號到誤碼儀M8046A的差分輸入端，做誤碼率的測試。
在這個過程中，需要做時鐘同步， 碼型發生器clock out接到誤碼儀的clock in ,從誤碼儀的clock out口輸出接到DCA-M的Clock in（眼圖校準時使用，測試產品時就用不到DCA-M了）。碼型發生器的Trig out 信號可以設置為另一時鐘信號提供給AWG M8195A，這樣構成信號的同步。
注意：更改波長，需要重新做下校準，再測試。
