DAQ970A 數據采集系統：高效、準確、靈活的數據采集解決方案
數據采集系統（DAQ）是一種能夠測量和轉換各種類型的輸入信號的儀器，例如溫度、電壓、電流、電阻、頻率等。數據采集系統可以用于實驗室、工業、教育等領域，進行數據記錄、監測、分析和控制等應用。

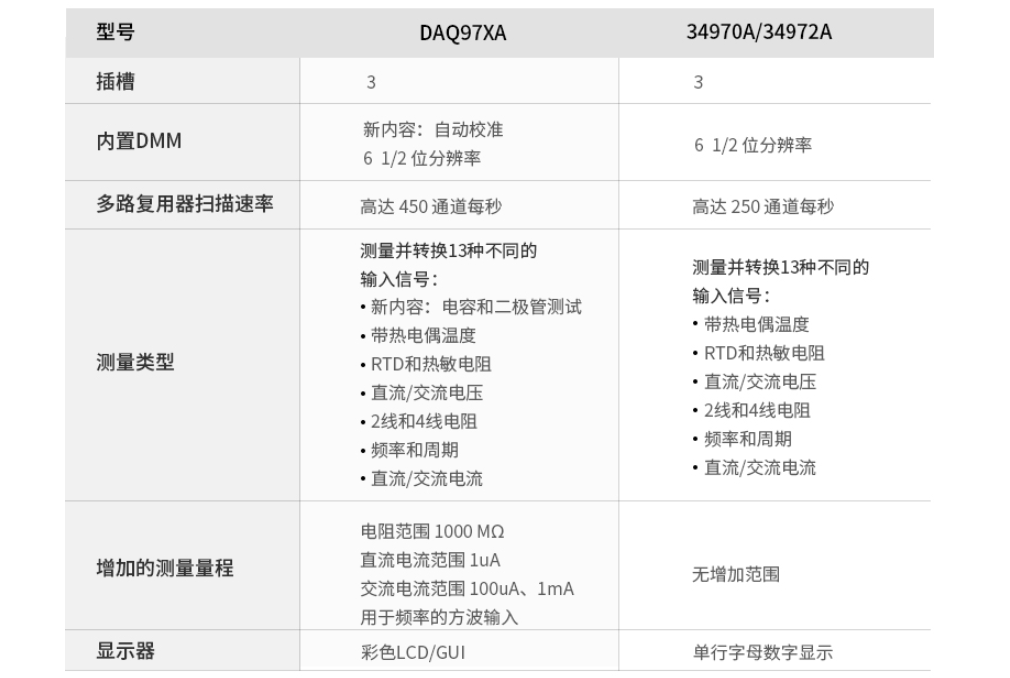

今天，我們要介紹的是一款來自是德數據采集系統——DAQ970A。這款數據采集系統是 34970A 的升級款，具有更高的性能、更強的功能和更優的性價比。下面，我們就來詳細了解一下 DAQ970A 數據采集系統的概述和特點。

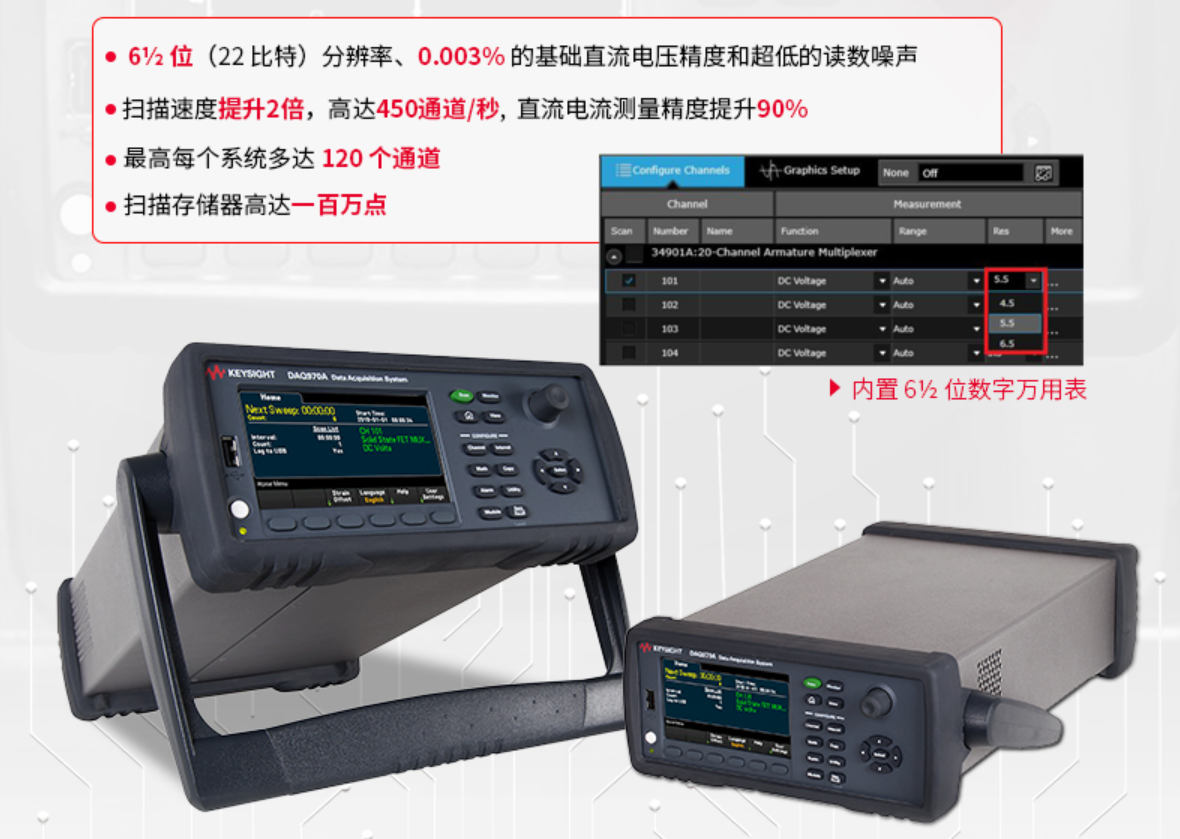

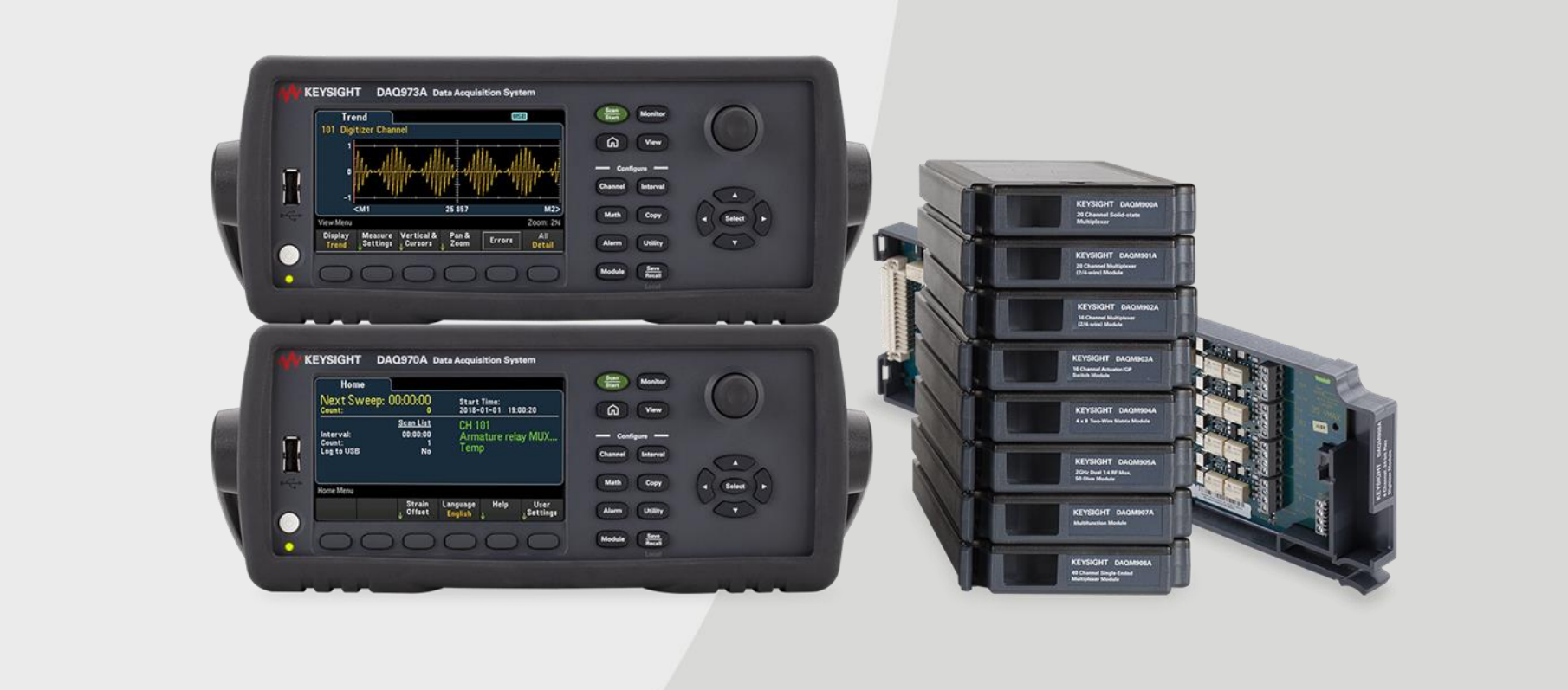

DAQ970A 數據采集系統由 3 插槽主機和 9 種可選插入式模塊組成，可以根據用戶的需求定制配置。主機內置了一個六位半（22 比特）的數字萬用表，可以進行高精度和高速度的測量。主機還配有一個 4.3 英寸的大型彩色顯示屏，可以方便地設置和查看數據。主機還支持 USB、LAN 和 GPIB 接口，可以輕松地連接個人電腦或網絡，并通過 BenchVue 軟件或網絡瀏覽器進行遠程控制和分析。
插入式模塊包括 9 種不同類型的開關和控制模塊，可以測量和轉換 12 種不同的輸入信號，包括：
? 通過熱電偶、RTD 和熱敏電阻測量的溫度
? 直流/交流電壓
? 2 線和 4 線電阻
? 頻率和周期
? 直流/交流電流
? 電容
? 二極管測試
其中，最新推出的 DAQM909A 數字化儀模塊提供了 4 個通道、同時采樣功能和差分輸入，采樣率高達 800 kSa/s，可以用于捕獲快速變化的信號。
DAQ970A 數據采集系統可以使用多達 120 個通道，最大掃描速度高達 450 通道/秒。系統還具有非易失性存儲器，可以存儲 10 萬個讀數，并且在斷電時也能保留數據。每個通道都有上下限報警功能，以及 4 路 TTL 報警輸出。
DAQ970A 數據采集系統具有以下幾個方面的特點：
? 高質量的開關切換：DAQ970A 數據采集系統使用了固態多路復用器模塊，提高了開關速度和可靠性，并降低了噪聲和干擾。同時，系統還具有自動校準功能，可以補償由于時間和溫度變化所產生的內部漂移，保證測量準確度。
? 內置信號調理功能：DAQ970A 數據采集系統內置了多種信號調理功能，可以直接測量不同類型的輸入信號，無需額外添加轉換器或放大器。例如，系統可以直接測量熱電偶、RTD 和熱敏電阻等溫度傳感器，并自動進行冷端補償和線性化。系統還可以直接測量超小電流（1 μA 直流和 100 μA 交流）和更高的電阻（1000 M?）。

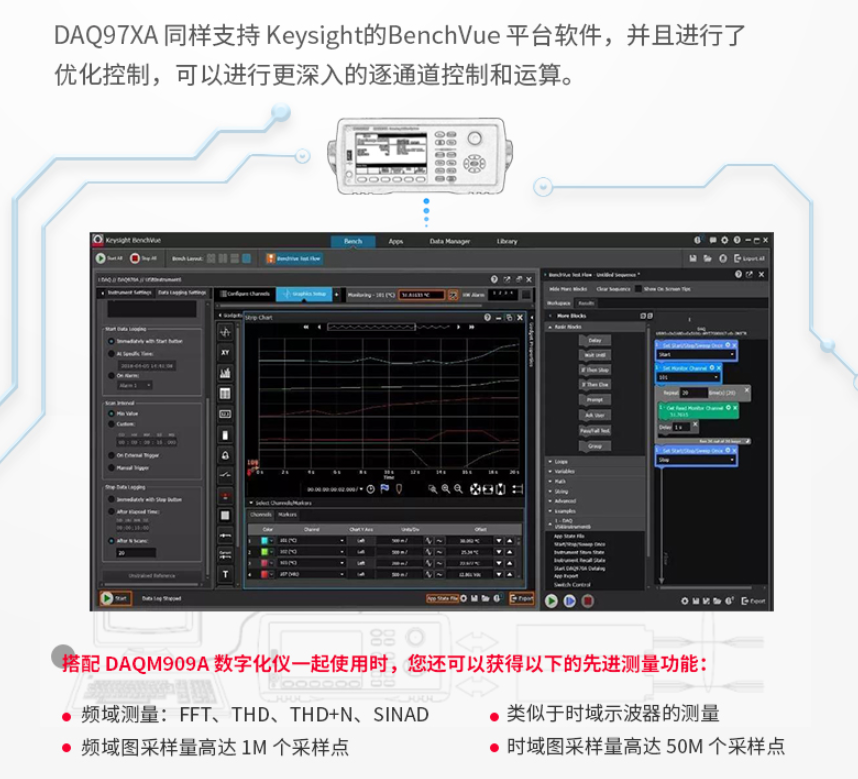

? 多種連通性選項：DAQ970A 數據采集系統支持 USB、LAN 和 GPIB 接口，可以輕松地連接個人電腦或網絡，并通過 BenchVue 軟件或網絡瀏覽器進行遠程控制和分析。BenchVue 軟件是一款專為是德科技儀器設計的軟件，可以實現快速的測試配置、實時的數據顯示和分析、自動的測試序列和報告等功能。網絡瀏覽器則提供了一個互聯網瀏覽器式圖形用戶界面，支持通過鼠標操作進行監控和設置。

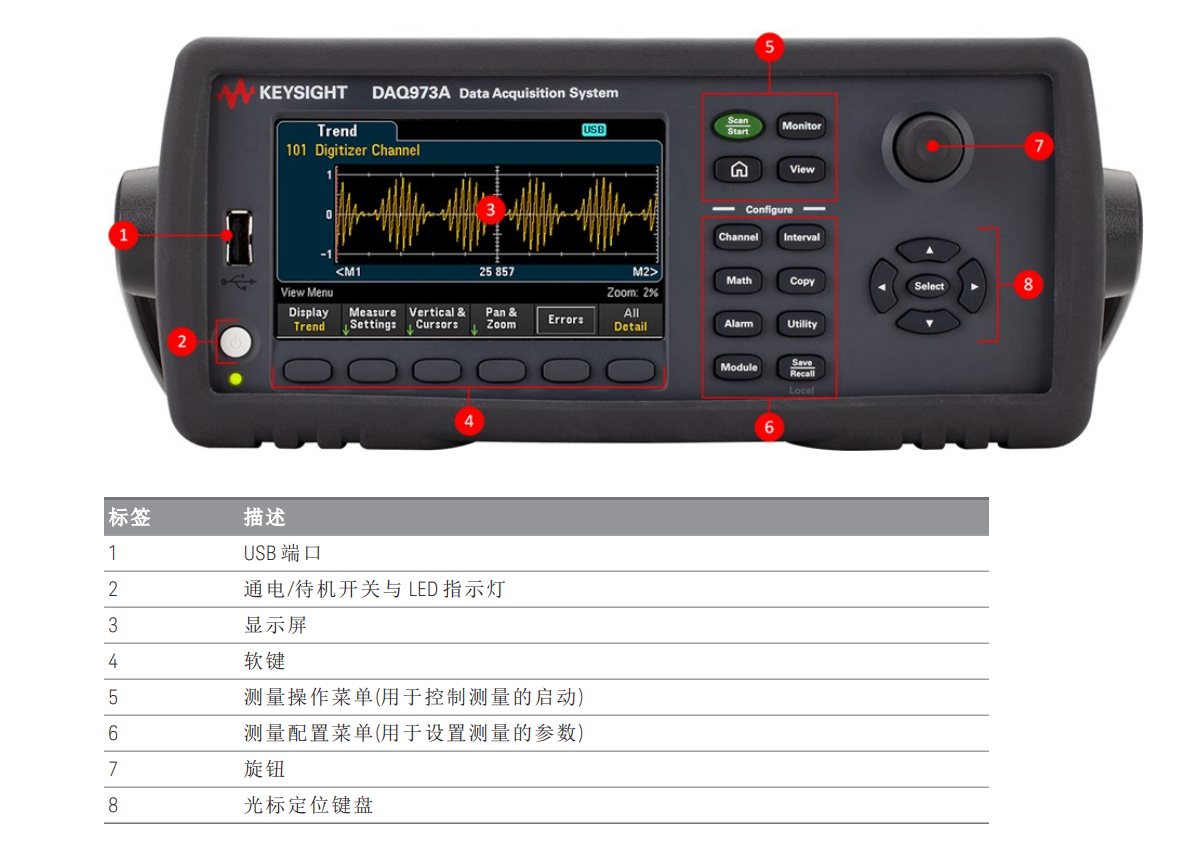

? 簡單易用的操作界面：DAQ970A 數據采集系統擁有一個 4.3 英寸的大型彩色顯示屏，可以清晰地顯示數據和狀態。系統還具有一個直觀的圖形前面板，包括面向任務的自引導菜單，可以方便地進行系統設置、通道配置、掃描控制、數據查看等操作。系統還支持 U 盤，可以輕松地在獨立應用軟件中復制和記錄數據。
在使用 DAQ970A 數據采集系統時，需要注意以下幾點安全注意事項：
? 在使用前，請仔細閱讀用戶手冊，并按照說明進行安裝、連接和操作。
? 在連接輸入信號之前，請確保已經關閉主機電源，并且選擇了合適的模塊和通道。
? 在連接輸入信號時，請注意不要超過模塊或通道的最大額定值，以免造成損壞或危險。
? 在使用溫度傳感器時，請注意不要將其暴露在過高或過低的溫度下，以免影響測量準確度或造成損壞。
? 在使用網絡接口時，請注意遵守相關的網絡安全規范，以免造成數據泄露或被惡意攻擊。
DAQ970A 數據采集系統是一款來自是德科技（Keysight）的新一代數據采集系統，具有更高的性能、更強的功能和更優的性價比。它可以測量和轉換多種類型的輸入信號，具有高質量的開關切換、內置信號調理功能、多種連通性選項和簡單易用的操作界面等特點。它可以用于實驗室、工業、教育等領域，進行數據記錄、監測、分析和控制等應用。
