如何測試光模塊的性能？需要哪些測試測量設備？
光模塊是一種將電信號轉換為光信號或?qū)⒐庑盘?hào)轉換為電信號的設備，它在光通信系統中起著重要的作用。為了保證光模塊的正常工作，我們需要對其進行性能測試，檢測其是否符合相關的標準和規范。那么，如何測試光模塊的性能呢？本文將為您介紹一些常用的光模塊測試方法及測試測量設備。
一、光模塊測試方法
光模塊測試方法主要分為兩類：靜態測試和動態測試。靜態測試是指在光模塊不工作時，對其進行的一些基本參數的測量，如外觀、尺寸、接口、標簽等。動態測試是指在光模塊工作時，對其進行的一些性能參數的測量，如工作溫度、工作電壓、工作電流、發射和接收光功率、眼圖、波長、色散等。
靜態測試：靜態測試是對光模塊進行初步的篩選和檢驗，主要包括以下幾個方面：
? 外觀檢查：檢查光模塊是否有明顯的損傷、污漬、劃痕等缺陷，是否有松動或脫落的零件，是否有銹蝕或氧化的現象。
? 尺寸檢查：檢查光模塊是否符合規定的尺寸要求，如長度、寬度、高度等，是否與相應的接口匹配。
? 接口檢查：檢查光模塊是否有正確的接口類型，如LC、SC、FC等，是否有清晰的標識，是否有防塵蓋或防護套。
? 標簽檢查：檢查光模塊是否有完整的標簽信息，如型號、序列號、生產日期、廠商名稱等，是否與實際產品一致。
? 動態測試：動態測試是對光模塊進行詳細的性能評估，主要包括以下幾個方面：
? 工作溫度：工作溫度是指光模塊在正常工作時的溫度范圍，它會影響到光模塊的穩定性和可靠性。一般來說，工作溫度越高，光模塊的衰減越大，壽命越短。因此，我們需要使用溫度計或溫度傳感器來測量光模塊的工作溫度，并與規定的溫度范圍進行比較。
? 工作電壓：工作電壓是指光模塊在正常工作時所需的電壓值，它會影響到光模塊的輸出功率和靈敏度。一般來說，工作電壓越低，光模塊的輸出功率越小，靈敏度越低。因此，我們需要使用電壓表或電壓傳感器來測量光模塊的工作電壓，并與規定的電壓范圍進行比較。
? 工作電流：工作電流是指光模塊在正常工作時所需的電流值，它會影響到光模塊的發熱量和功耗。一般來說，工作電流越大，光模塊的發熱量越高，功耗越大。因此，我們需要使用電流表或電流傳感器來測量光模塊的工作電流，并與規定的電流范圍進行比較。
? 發射光功率：發射光功率是指光模塊從發射端輸出的光信號的功率值，它會影響到光模塊的傳輸距離和信噪比。一般來說，發射光功率越大，光模塊的傳輸距離越遠，信噪比越高。因此，我們需要使用光功率計或光功率傳感器來測量光模塊的發射光功率，并與規定的功率范圍進行比較。
? 接收光功率：接收光功率是指光模塊從接收端輸入的光信號的功率值，它會影響到光模塊的靈敏度和誤碼率。一般來說，接收光功率越大，光模塊的靈敏度越高，誤碼率越低。因此，我們需要使用光功率計或光功率傳感器來測量光模塊的接收光功率，并與規定的功率范圍進行比較。

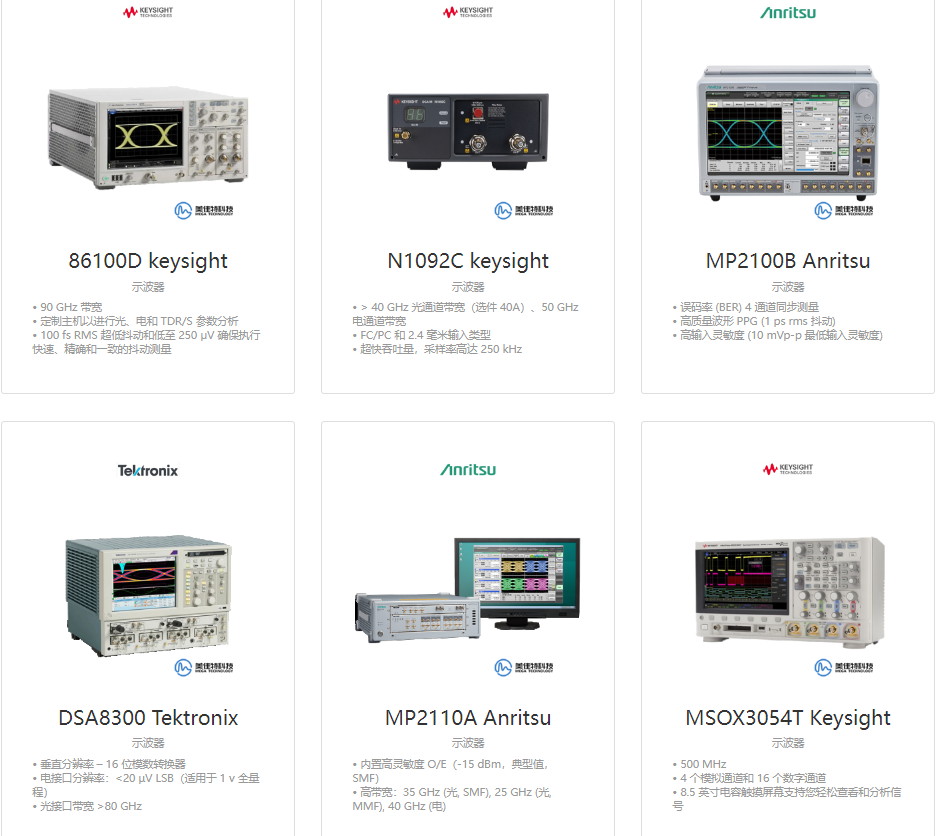

? 眼圖：眼圖是一種用于評估數字信號質量的圖形工具，它可以顯示出信號的幅度、寬度、上升時間、下降時間、交疊度、抖動等特征。一般來說，眼圖越開闊，信號質量越好。因此，我們需要使用眼圖儀或眼圖軟件來測量光模塊的眼圖，并與規定的眼圖標準進行比較。
? 波長：波長是指光信號的顏色或頻率，它會影響到光模塊的傳輸速率和色散。一般來說，波長越短，光模塊的傳輸速率越高，色散越小。因此，我們需要使用波長計或波長傳感器來測量光模塊的波長，并與規定的波長范圍進行比較。
? 色散：色散是指不同波長的光信號在傳輸過程中產生的相位差或時延差，它會影響到光模塊的信號失真和誤碼率。一般來說，色散越大，信號失真越嚴重，誤碼率越高。因此，我們需要使用色散儀或色散軟件來測量光模塊的色散，并與規定的色散范圍進行比較。
推薦測試TX RX光模塊的設備

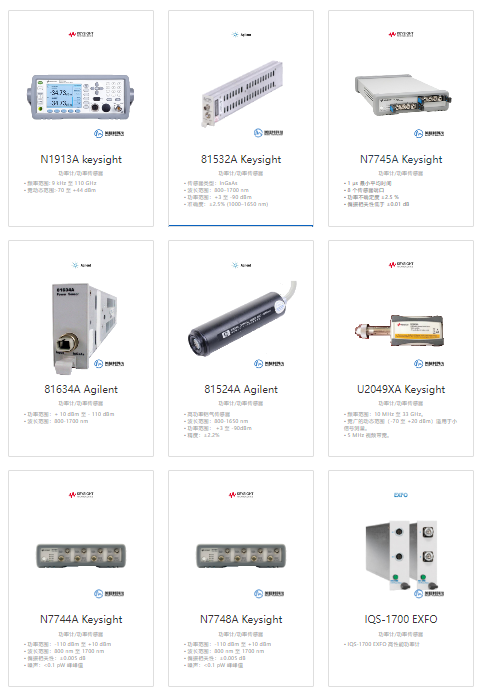

? 功率計（Power Meter）：用于測量發射機輸出的電磁波的功率，也就是能量大小。功率計可以顯示輸出功率是否與預期一致。
? 頻譜儀（Spectrum Analyzer）：用于測量電磁波的頻率，也就是振蕩速度。頻譜儀可以顯示頻譜是否與預期一致。
? 矢量信號分析儀（Vector Signal Analyzer）：用于測量調制方式，也就是編碼方式。矢量信號分析儀可以顯示調制質量指標，如誤差向量幅度、相位誤差、星座圖等。
? 誤碼儀（Bit Error Rate Tester）：用于測量接收機還原信息信號時出現錯誤的概率，也就是失真程度。誤碼儀可以顯示誤碼率是否與預期一致。
? 高低溫箱（High and Low Temperature Box）：用于進行高低溫老化測試，檢驗產品穩定性。高低溫箱可以模擬不同的溫度環境，觀察產品性能是否受到影響。
? 交換機（Switch）：用于上交換機測試，檢測產品兼容性。交換機可以連接不同品牌的光模塊，觀察是否能正常工作。
? 光纖端面檢測儀（Fiber End Face Detector）：用于進行端面檢測，保持端口清潔，保證品質。光纖端面檢測儀可以放大光纖端面的圖像，檢查是否有污垢或劃痕等缺陷。
