keysight M8195A寬帶脈沖雷達測試解決方案

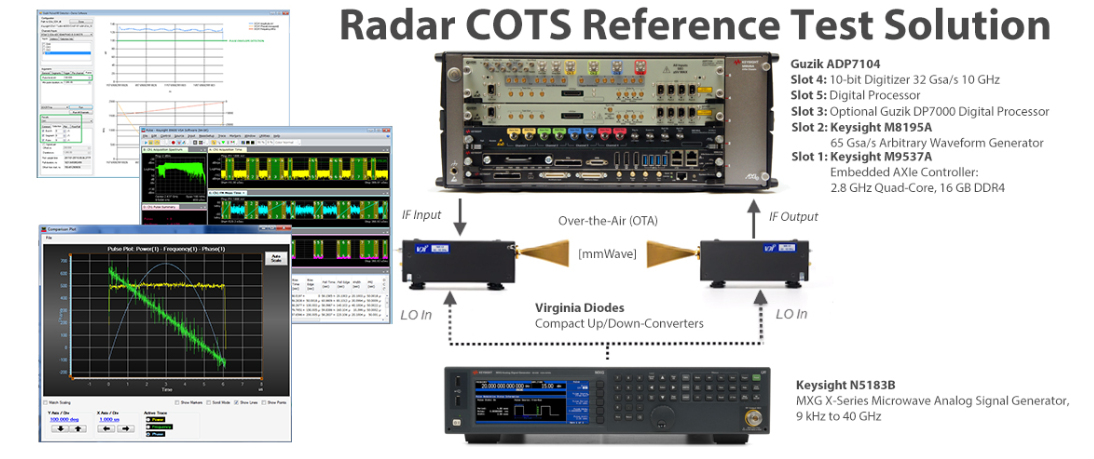

寬帶脈沖雷達測試解決方案結合了 Keysight Technologies、KJ Microwave 和 Virginia Diodes 的商用現成 COTS 模塊化硬件和軟件，為雷達波形生成和分析提供了靈活的多通道測試臺。
數字化儀中的分段存儲器采集使用循環采集緩沖區，最小段間死區時間為 300ns。例如，這允許以相對較大的重復間隔捕獲多達 6400 萬個重復雷達信號。具有頻率和相位響應均衡選項的實時數字下變頻 DDC 與可變長度分段存儲器采集相結合，可實現分段捕獲，其中每個分段的長度都經過優化，可使用實時 IF 幅度觸發器捕獲雷達脈沖，并實現最小死區時間捕獲可能的。低至飛秒分辨率的時間標記可以讓您了解每個捕獲的雷達脈沖之間的精確時間。該測試設置允許使用獲得專利的基于 FPGA 的交錯 ADC 幅度和相位響應均衡器在數字化儀前面去嵌入外部電纜、衰減器或放大器。

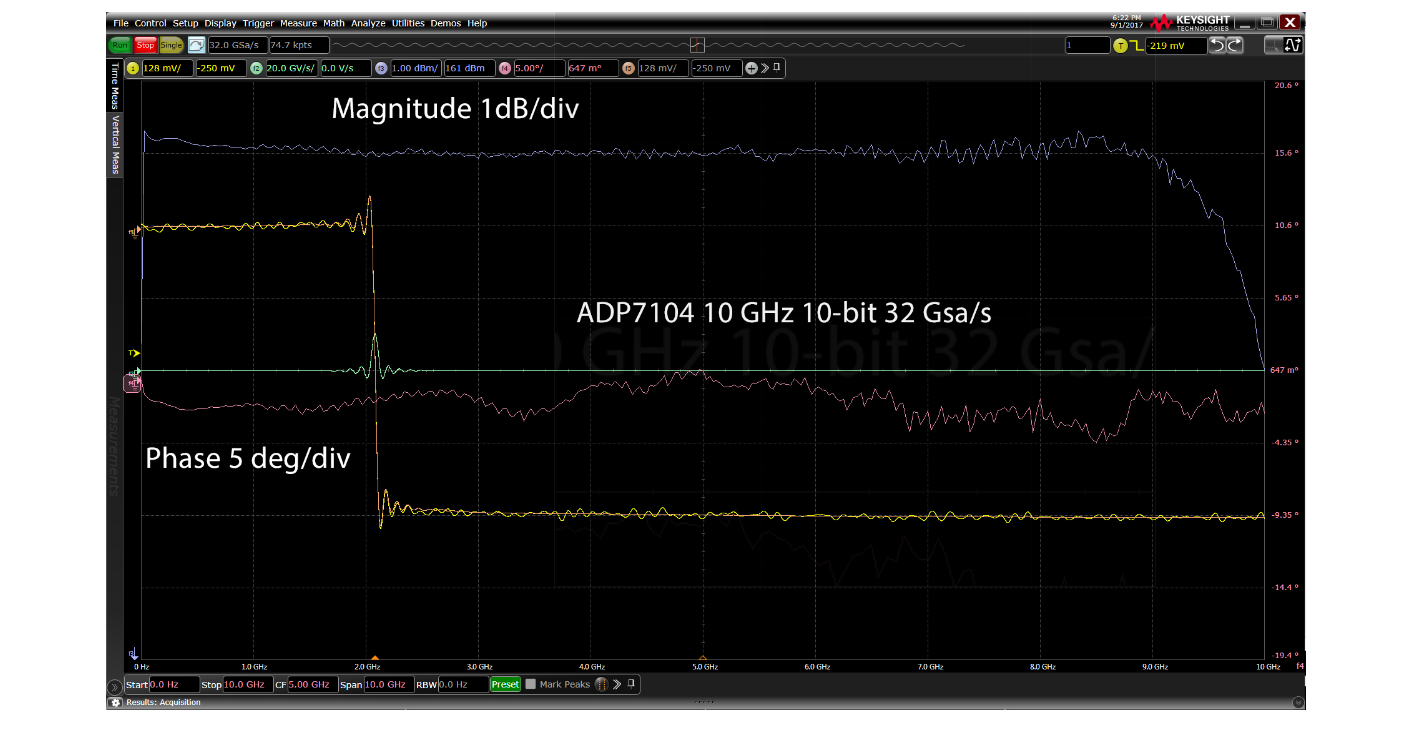

ADP7104 數字化儀具有出色的頻率響應和相位響應，這對于寬帶雷達信號捕獲至關重要。獲得專利的群延遲測量與獲得專利的數字均衡[1][2]相結合，創建一個經過校準的基帶接收器，該接收器在 DC -10 GHz 頻段內具有已知的幅度和相位響應，輸入信號范圍為 -32 dBm 至 +22 dBm。
美國專利 7,408,495 多個交錯模數轉換器的數字均衡
美國專利 9,933,467 群延遲測量裝置和方法
軟件提供了生成和分析具有各種不同屬性的雷達波形的靈活性。

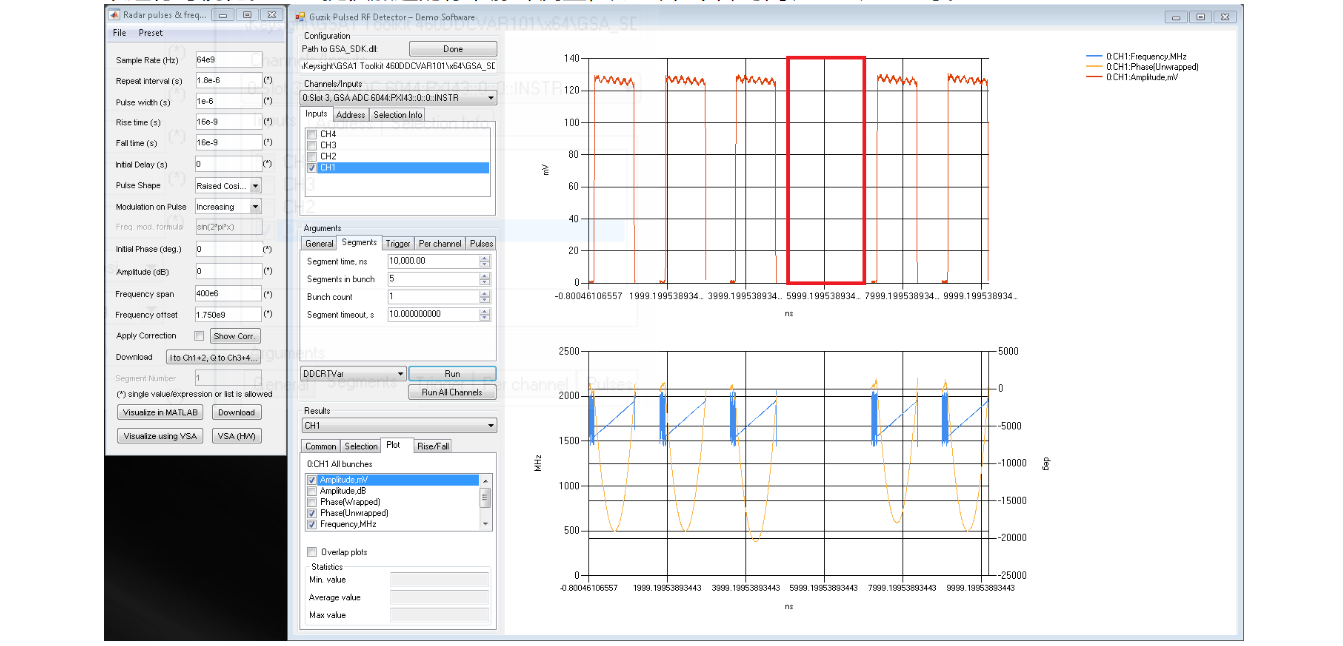

脈沖射頻檢測器軟件示例程序及其源代碼使用 GSA_SDK，并允許指定脈沖參數以僅捕獲感興趣的脈沖以進行可視化。SDK 提供加速的標準脈沖測量，如上升/下降時間、PRF、PRI 等。

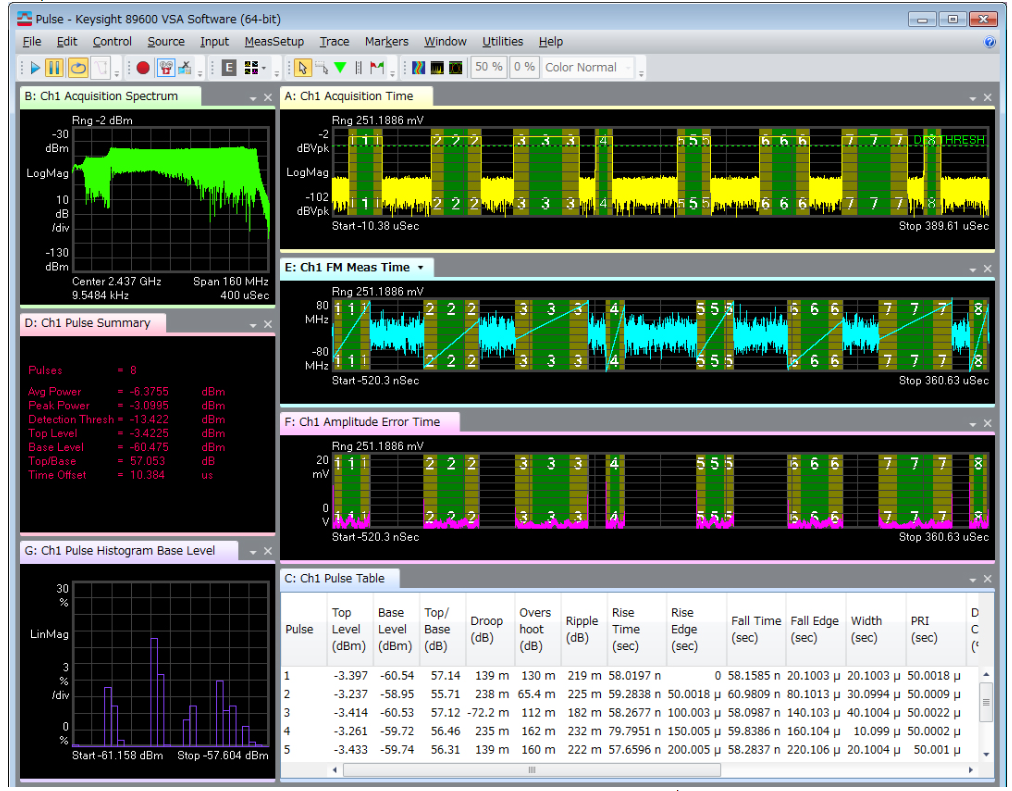

除了使用 VSA 89600 軟件 89601B/BN-BHQ 脈沖分析選件提供靈活的跡線疊加支持之外，還可以通過多個時間同步的幅度、相位和頻率 (FM) 跡線結果詳細查看脈沖信號調制特性和損傷誤差。與功率、下降、過沖、紋波、時間（上升/下降/寬度/PRI）、頻率、相位和 FM 調制相關的所有關鍵脈沖信號調制性能指標都可以使用綜合脈沖表表格結果指標進行驗證。
使用脈沖累積統計表、圖形直方圖和趨勢線跟蹤圖，可以快速查看每個報告的脈沖指標的統計方差性能數據，這些數據是在單次或多次采集中累積的。通過強大而靈活的跟蹤視圖（例如頻譜圖和累積歷史記錄）可以更深入地了解信號的時域和頻域動態和雜散性能。

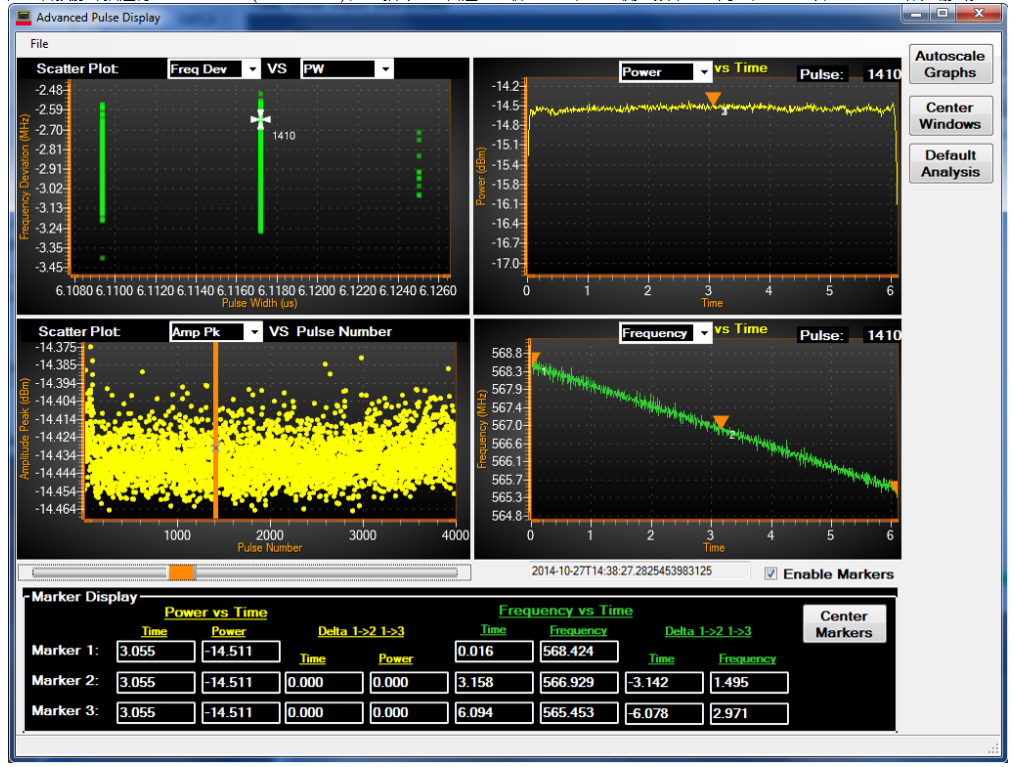

是德科技脈沖描述符字收集器軟件 (PS-X10-100) 是一款專注于雷達的分析軟件包，用于測量頻率隨時間變化的信號并創建 PDW 作為輸出。
模塊化硬件提供了支持基帶、IF、微波和毫米波測試平面的靈活性。
基本測試設備配置可支持高達 10 GHz 的頻率，以進行各種 IF 的測試。數字化儀的直接射頻采樣功能涵蓋 HF、VHF、UHF、L、S、C 和部分 X 頻段的雷達信號。直接射頻采樣通過消除多個輸入模擬下變頻級來降低整個系統的復雜性。8-110 GHz X、Ku、Ka、mm、V 和 W 頻段頻率可以使用我們合作伙伴的上變頻器和下變頻器生成和分析。KJ Microwave AXIe 上變頻器和下變頻器覆蓋 3.2 GHz – 19.2 GHz。Virginia Diodes 緊湊型上變頻器和下變頻器覆蓋 22.5 GHz – 110 GHz。
該參考解決方案可用作獨立參考，幫助調試和驗證發生的硬件性能問題。
測量應用程序和軟件：
用于脈沖構建的 Keysight Signal Studio N7620B
脈沖射頻檢測器軟件示例程序
帶有 89601B/BN-BHQ 脈沖分析選件的 Keysight 89600 VSA 軟件
是德科技脈沖描述符字收集器
WR-15 波導頻帶 參考設置。
WR15CCU 50-75 GHz 緊湊型上變頻器 (CCU)
VDI15.0AMP-0055/0067-15-20 放大器頻段 55-67 GHz，增益 ~17 dB
VDI15.0BPFE57.24-65.88 帶通濾波器，插入損耗 < 1 dB
WR-15 波導、V 波段衰減器
WR15CCD 50-75 GHz 緊湊型下變頻器 (CCD)
為簡單起見，以下毫米波范圍內的測量是通過波導接口 WR-15 執行的。
使用波導天線進行空中輻射發射 (OTA) 測量可能會導致高衰減。每個 ADP7104 數字化儀通道均具有可調節前端（-32 dBm 至 +22 dBm，步長為 1 dB），可微調接收器以獲得最佳 SNR。

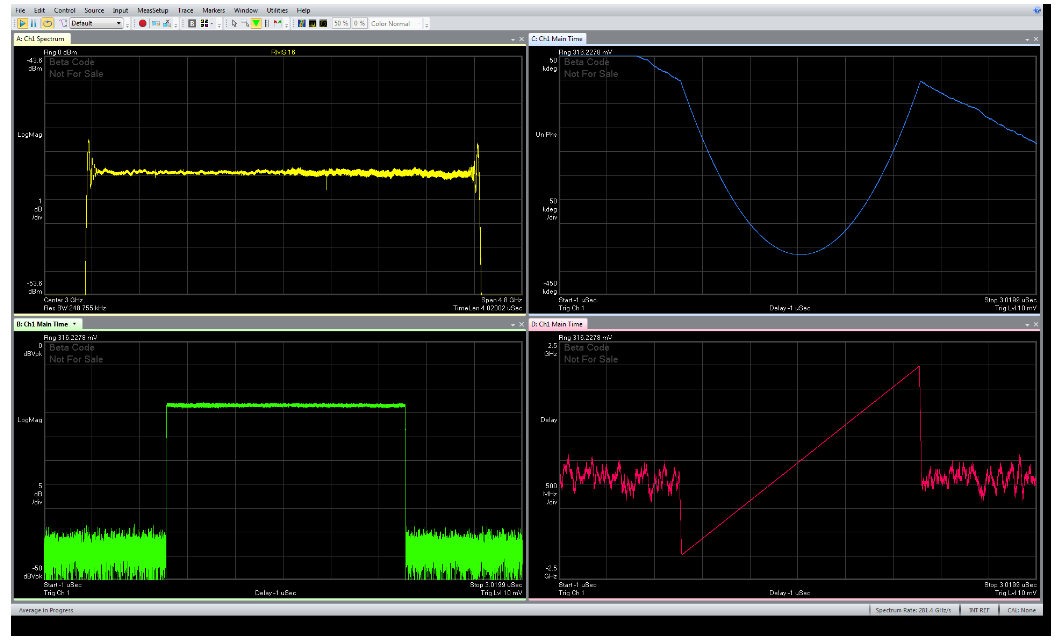

4GHz 寬 2 微秒 LFM 線性調頻 IF 性能（帶預校正）：
毫米波 60 GHz 中心頻率下的 4GHz 寬 2 微秒 LFM 線性調頻性能：

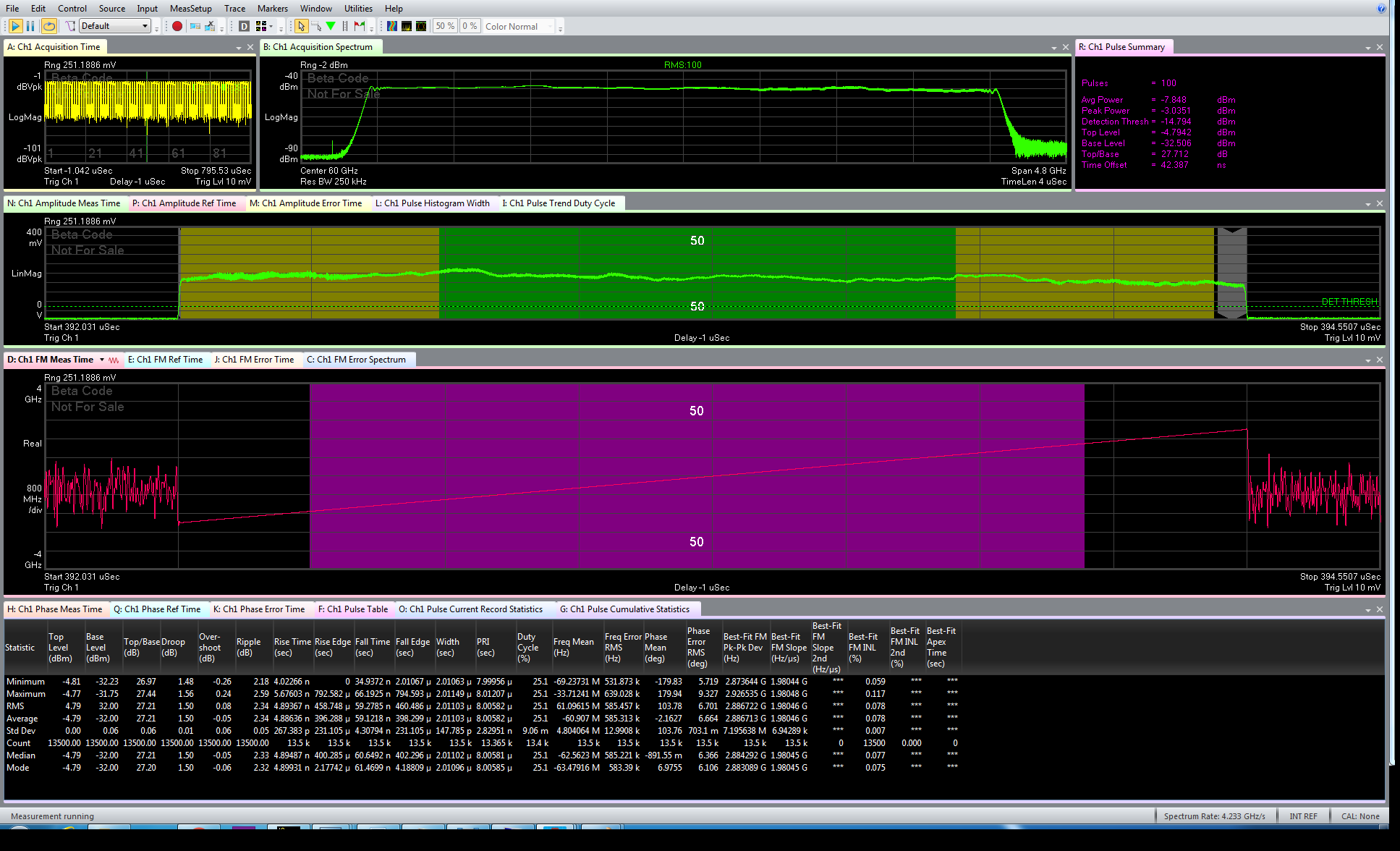

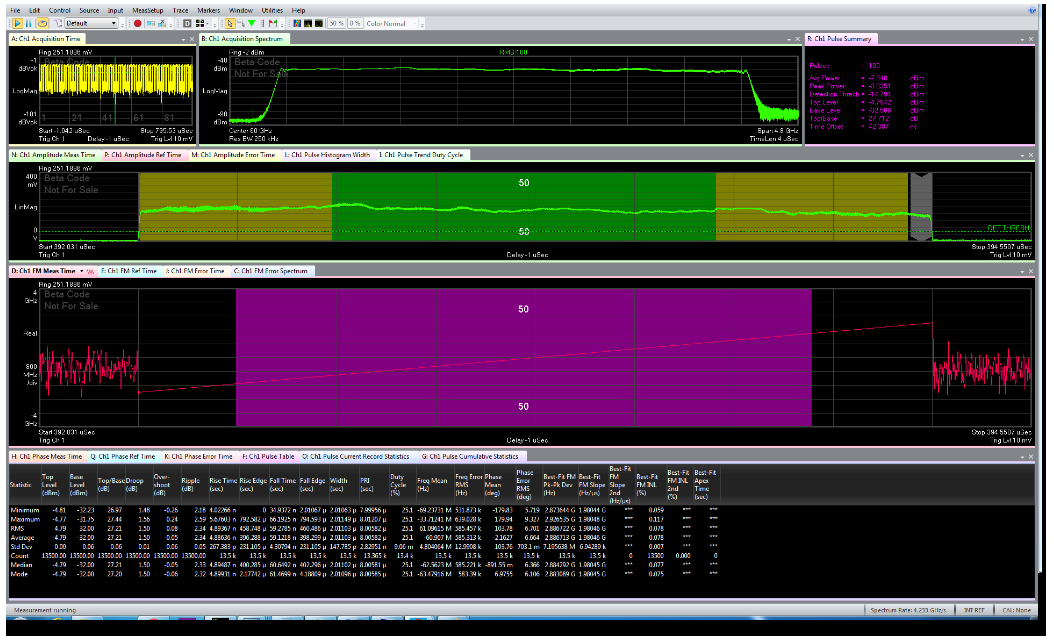

使用 VSA 89600 軟件選項 BHQ 進行 4GHz 寬 2 微秒 LFM 線性調頻毫米波統計分析：
注意：應用提供的示例測量結果具有代表性，并且是在理想條件下在+25°C 環境溫度下進行的，無需“預校正”。結果不是保證規格。
