Keithley 2400 系列(2410,2420,2430) 多功能電源電表-簡易操作手冊（1）

功能：
? 電壓源、電流源、電壓表、電流表四合一新型儀器，適用于快速直流測試

? 可選高電壓型 (1100V)、大電流型 (3A) 或大電流脈沖型 (10A) 電源／測量

? 最大功率：20W (2400 和 2410)，60W (2420)，100W (2430 直流模式)，1kW (2430 脈沖模式) ? 五位半電表, 0.012%準確度

? 可作六線式奧姆測量

? 程控電流／電壓，并可設定箝制準位

? 最快速度可達 1000 點／秒(GPIB 接口)

? 內建快速「通過／失效」比較器，適用于自動化質量管理

? 數字 I/O 可直接與其它儀器溝通

? IEEE-488 和 RS-232 界面

? 除量測電壓、電流外，并可直接量測電阻、功率、百分率、補償電阻（Offset Compensated Ω）、變阻器α值（Varistor α）、電壓系數（Voltage Coefficient）

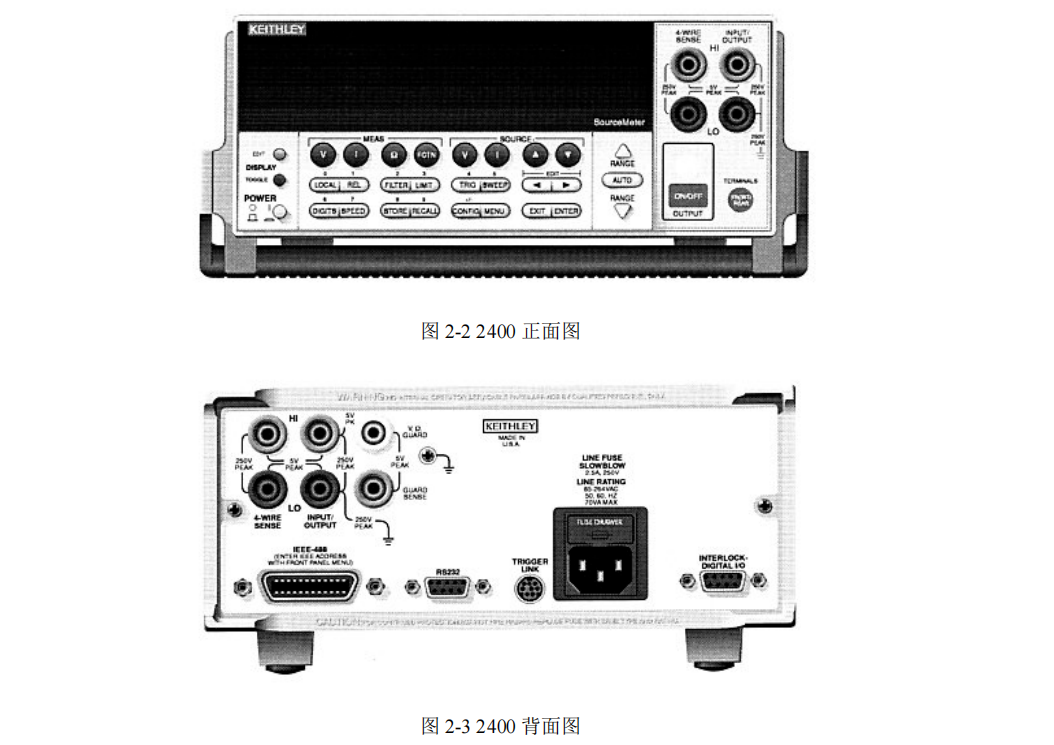

面板簡介：

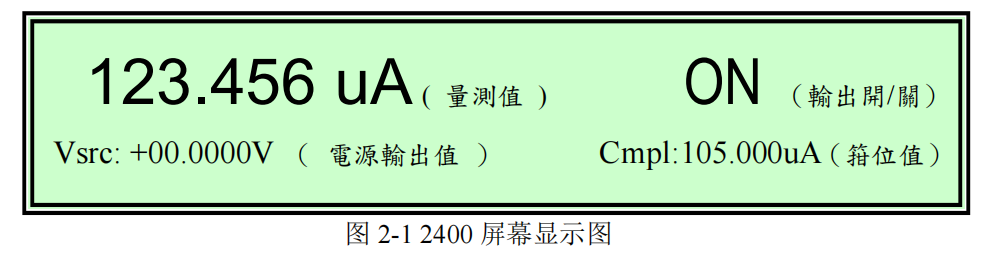

屏幕顯示：如圖 2-1 所示，屏幕左上方所顯示為「量測值」，右上方為「輸出開/關」顯示， 左下方為「電源輸出值」，右下方為「箝位值」顯示。

Power：電源開關

MEAS 選擇鍵：選擇所欲量測的訊號

(1) V 量測電壓

(2) I 量測電流

(3) Ω 量測電阻

(4) FCTN 量測功率 , 補償電阻 ,電壓系數 , 變電阻 ALPHA 值 ,百分率 (初 始設定為功率)

SOURCE 選擇鍵：選擇電源輸出型式

(1) V 輸出電壓

(2) I 輸出電流

(3)▲和▼ 增加或減少輸出值或箝位值 (Cmpl)

操作鍵：

(1) EDIT 選擇設定電源輸出值或箝位值

(2) TOGGLE 切換輸出值與量測值位置

(3) LOCAL 取消遠程計算機控制,回到儀器面板控制

(4) REL 開啟/取消參考數值比較

(5) FILTER 開啟/取消數字濾波

(6) LIMIT 開啟/取消限制值測試

(7) TRIG 從面板觸發開始量測

(8) SWEEP 開始輸出設定好的掃瞄電壓或電流

(9) DIGITS 改變量測顯示數字

(10) SPEED 改變量測速度及精準度

(11) STORE 設定記憶數量并開始儲存

(12) RECALL 顯示儲存的量測數值

(13) CONFIG 設定 （加上其它按鍵，如 CONFIG + SWEEP 可設定掃瞄輸出）

(14) MENU 進入可儲存設定值,更改通訊方式(IEEE-488 or RS232),或校正

(15) EXIT 跳出 (16) ENTER 確認

RANGE：范圍選擇

(1) ▲ 更改為較大的范圍

(2) ▼ 更改為較小的范圍

(3) AUTO 自動切換至最佳范圍

OUTPUT：

(1) ON/OFF 開啟/取消電源輸出

操作入門

A.輸出電壓,量測電流

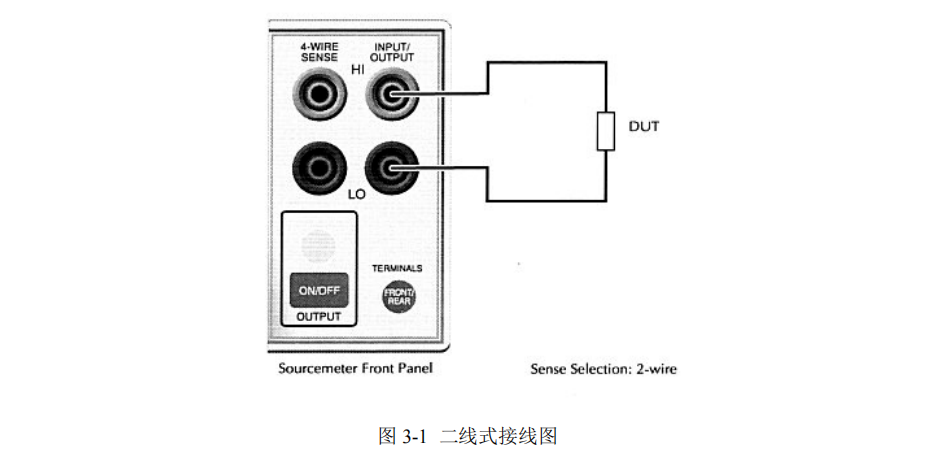

1.接線如圖 3-1。

2.按 SOURCE V ,設定輸出電壓(由”EDIT” 左、右鍵來更改光標位置，并經由 ”SOURCE” ▲ , ▼ 及各數字鍵來設定數值)。

3.按 MEAS I（量測電流）。

4.按 OUTPUT ON/OFF 輸出。（燈亮代表輸出） ※若單純量測電流,可將電壓設為 0V 做電流表用。

5.自面板讀取量測值

B.輸出電流,量測電壓

1. 接線如圖 3-1。

2.按 SOURCE I ,設定輸出電流(由”EDIT” 左、右鍵來更改光標位置，并經由 ”SOURCE” ▲ , ▼ 及各數字鍵來設定數值)

3.按 MEAS V（量測電壓）

4.按 OUTPUT ON/OFF 輸出。（燈亮代表輸出）

※若單純量測電壓,可將電流設為 0A 做電壓表用。

5.自面板讀取量測值。

C.量測電阻

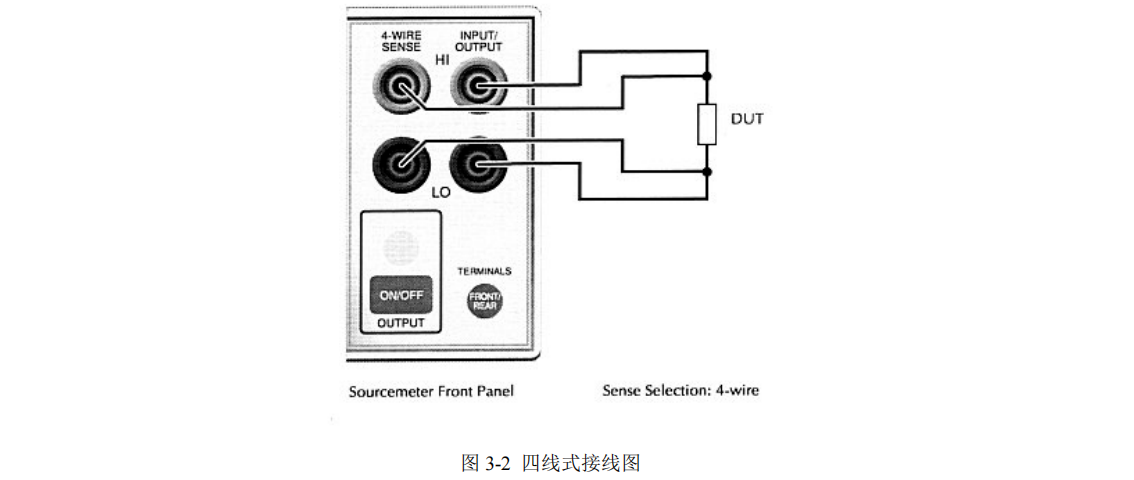

1.做兩線式量測接線如圖 3-1；若做四線式量測接線如圖 3-2。

2.先按「CONFIG」再按「?」，做電阻量測設定，進入「SENSE-MODE」，選擇兩線式量 測或四線式量測。

3.按 SOURCE I。

4.按 MEAS Ω。

5.按 OUTPUT ON/OFF 輸出電源。

6.自面板讀取量測值

C.量測功率

1. 接線如圖 3-1。

2.先按「CONFIG」，然后按「FCTN」，選擇「POWER」然后按「ENTER」

3.按 SOURCE I 或 V。

4.按 MEAS 「FCTN」。

5.按 OUTPUT ON/OFF 輸出電源。

6.自面板讀取量測值。

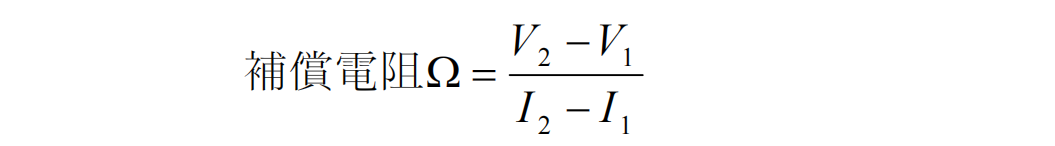

補償電阻（Offset Compensated Ω）

1. 接線如圖 3-1。

2.先按「CONFIG」，然后按「FCTN」，選擇「OFF-COMP-OHMS」然后按「ENTER」。

3.設定 I1，I2。

4.按 SOURCE I。

5 按「FCTN」。

6.按 OUTPUT ON/OFF 輸出電源。

7.自面板讀取量測值。

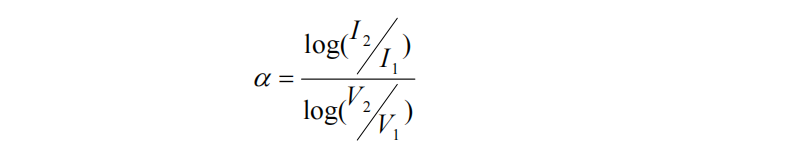

D.量測變阻器α值（Varistor α）

1.接線如圖 3-1。

2.先按「CONFIG」，然后按「FCTN」，選擇「VAR-ALPHA」然后按「ENTER」。

3. 設定 I1，I2。

4.按 SOURCE I。

5.按「FCTN」。

6.按 OUTPUT ON/OFF 輸出電源。

7.自面板讀取量測值
