800G/400G高速光模塊，不同設備組合的測試方案
隨著互聯網的快速發展，數據中心和云計算對網絡帶寬的需求越來越高，高速光模塊作為網絡傳輸?shù)暮诵脑O(shè)備，其性能和質量直接影響著網絡的穩定性和效率。目前，800G和400G高速光模塊已經成為數據中心和云計算的主流選擇，但是如何對這些高速光模塊進行有效的測試，以保證其滿足相關的技術標準和應用需求，是一個亟待解決的問題。
800G/400G高速光模塊測試方案：
? 測試環境：測試環境應該模擬實際的網絡環境，包括溫度、濕度、電壓、光纖長度、光纖類型、光纖連接器等因素，以及可能存在的干擾和噪聲。測試環境應該保持穩定和一致，以避免測試結果的誤差和變化。
? 測試設備：測試設備應該選擇專業的高速光模塊測試儀，如[安立通信]的MT8000A或[泰克]的DPO70000SX等，這些測試儀可以提供高精度的光功率、光波長、光頻率、光譜、眼圖、誤碼率等參數的測量和分析，以及高速光模塊的編程和控制功能。測試設備應該與測試對象的接口和協議相匹配，如QSFP-DD、OSFP、CFP8等，以確保測試的有效性和準確性。
? 測試內容：測試內容應該覆蓋高速光模塊的各個方面，包括光學特性、電氣特性、功能特性、兼容性特性等，以及與相關的技術標準和應用需求的對比和評估。具體的測試內容包括：

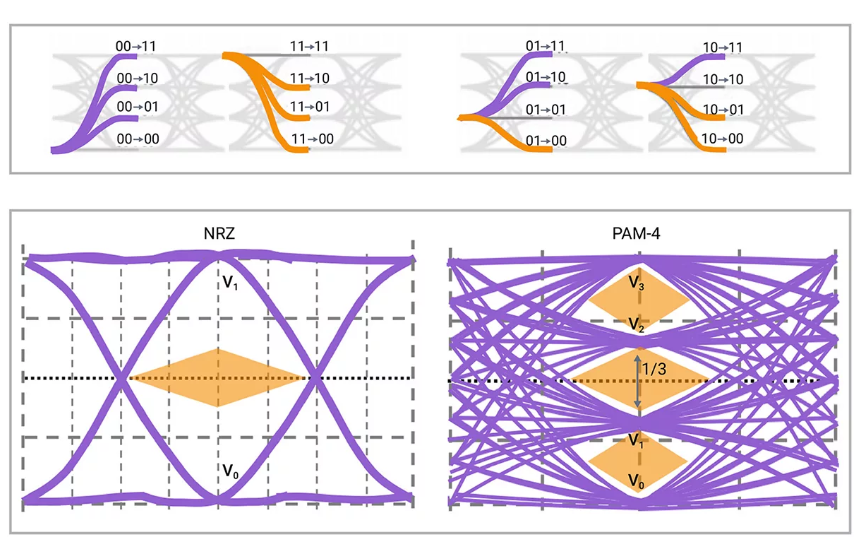

? 光學特性：光學特性主要包括光功率、光波長、光頻率、光譜、眼圖、誤碼率等參數，這些參數反映了高速光模塊的光信號的質量和性能，以及與接收端的匹配程度。測試光學特性時，應該考慮不同的溫度、電壓、光纖長度、光纖類型、光纖連接器等因素的影響，以及不同的數據速率和調制格式的要求，如800Gbps的PAM4或400Gbps的NRZ等。測試光學特性時，應該參考相關的技術標準，如[IEEE 802.3bs]、[IEEE 802.3ck]、[OIF CEI-56G]等，以及不同的應用場景，如數據中心、云計算、5G等，以評估高速光模塊的光學特性是否滿足規范和需求。
? 電氣特性：電氣特性主要包括電壓、電流、功耗、抖動、串?dāng)_等參數，這些參數反映了高速光模塊的電信號的質量和性能，以及與主機板的匹配程度。測試電氣特性時，應該考慮不同的溫度、濕度、電壓、光纖長度、光纖類型、光纖連接器等因素的影響，以及不同的數據速率和調制格式的要求，如800Gbps的PAM4或400Gbps的NRZ等。測試電氣特性時，應該參考相關的技術標準，如[IEEE 802.3bs]、[IEEE 802.3ck]、[OIF CEI-56G]等，以及不同的應用場景，如數據中心、云計算、5G等，以評估高速光模塊的電氣特性是否滿足規范和需求。
? 功能特性：功能特性主要包括高速光模塊的編程和控制功能，如I2C、MDIO、CMIS等，這些功能反映了高速光模塊的可配置性和可管理性，以及與主機板的通信能力。測試功能特性時，應該考慮不同的溫度、電壓、光纖長度、光纖類型、光纖連接器等因素的影響，以及不同的數據速率和調制格式的要求，如800Gbps的PAM4或400Gbps的NRZ等。測試功能特性時，應該參考相關的技術標準，如[IEEE 802.3bs]、[IEEE 802.3ck]、[OIF CEI-56G]等，以及不同的應用場景，如數據中心、云計算、5G等，以評估高速光模塊的功能特性是否滿足規范和需求。
? 兼容性特性：兼容性特性主要包括高速光模塊與不同的主機板、交換機、路由器等設備的兼容性，以及與不同的協議和標準的兼容性，如Ethernet、Fibre Channel、InfiniBand等。測試兼容性特性時，應該考慮不同的溫度、電壓、光纖長度、光纖類型、光纖連接器等因素的影響，以及不同的數據速率和調制格式的要求，如800Gbps的PAM4或400Gbps的NRZ等。測試兼容性特性時，應該參考相關的技術標準，如[IEEE 802.3bs]、[IEEE 802.3ck]、[OIF CEI-56G]等，以及不同的應用場景，如數據中心、云計算、5G等，以評估高速光模塊的兼容性特性是否滿足規范和需求。
? 測試結果：測試結果應該以清晰和客觀的方式呈現，包括數據、圖表、分析、評價等，以及與相關的技術標準和應用需求的對比和評估。測試結果應該能夠反映高速光模塊的優勢和不足，以及可能存在的問題和改進的建議。

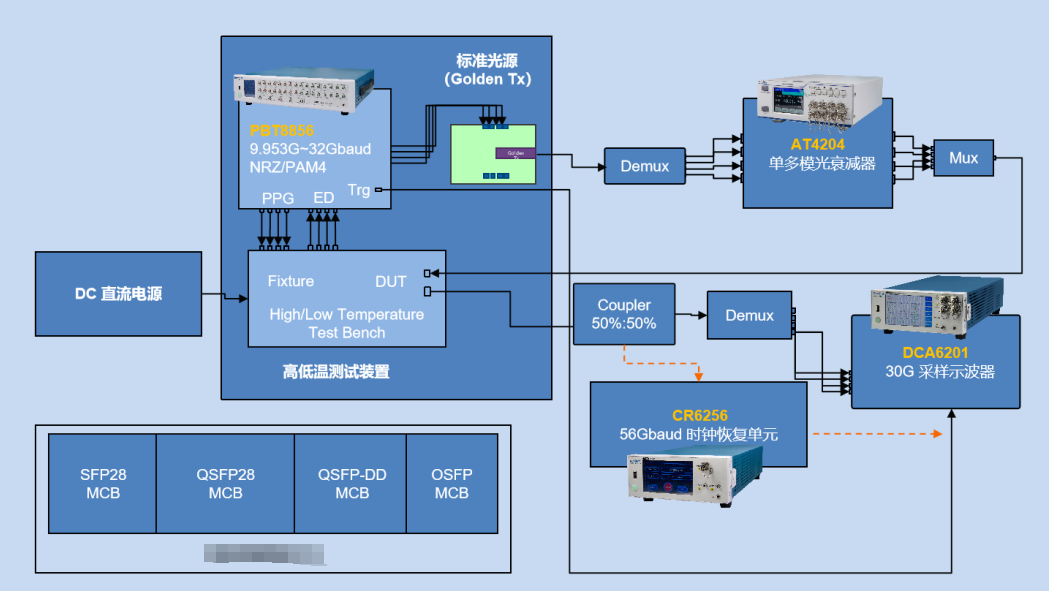

800G/400G高速光模塊需要用到哪些測試設備？

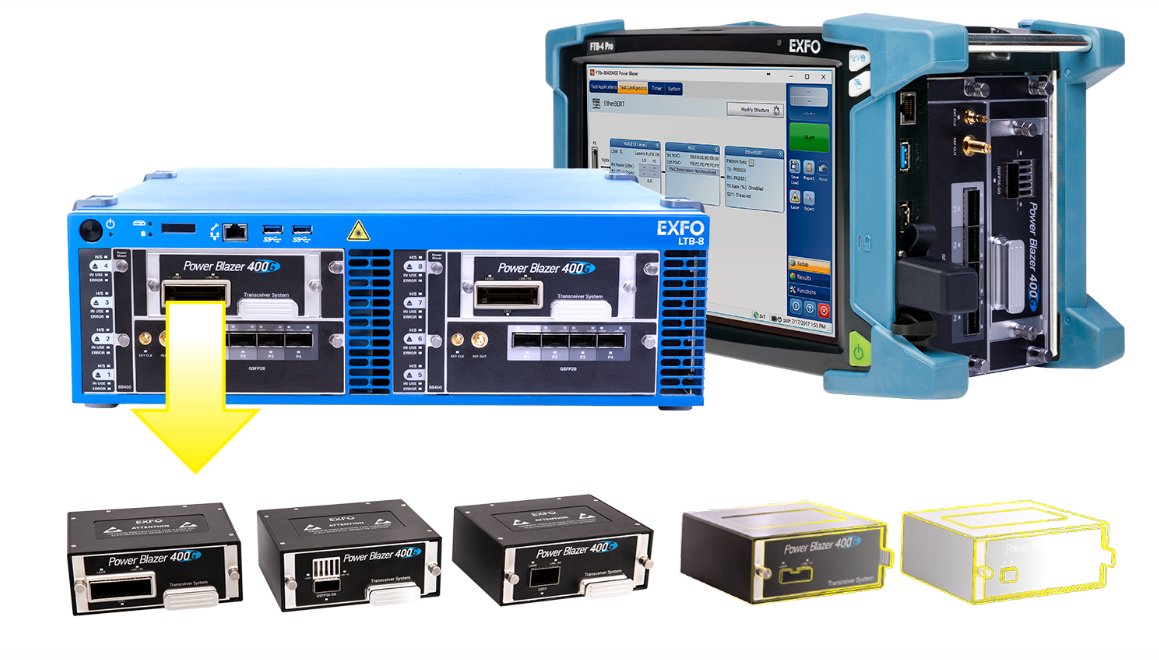

? 誤碼儀：用于測試光模塊的誤碼率、眼圖、時鐘恢復、前向糾錯等參數，如聯訊儀器的8通道400G PAM4誤碼儀。
? 采樣示波器：用于測試光模塊的光電信號波形、幅度、相位、頻率等參數，如EXFO的EA-4000 Eye Analyzer。
? 光功率計：用于測試光模塊的光功率、光譜、波長等參數，如EXFO的FTBx-9160 NEMS光開關。
? 光衰減器：用于測試光模塊的靈敏度、動態范圍、信噪比等參數，如EXFO的MXS-9100 MEMS矩陣光開關。
? 光模塊測試板（MCB）：用于連接光模塊和測試設備，實現串行通信和控制，如EXFO的Module Compliance Boardhtt
