什么是WDL和PDL？WDL和PDL測量的應用場景哪些？

WDL和PDL是無源光器件特性的指標：

?  WDL：Wavelength Depend Loss，波長相關損耗，是指器件的插入損耗隨波長的變化而變化的程度。

?  PDL：Polarization Depend Loss，偏振相關損耗，是指器件在不同偏振狀態下的最大傳輸差值。

WDL和PDL反映了器件的波長穩定性和偏振穩定性，對于光通信系統的性能有重要影響。一般來說，這兩個指標的數值越小，表示器件的性能越好。

WDL和PDL的測量方法是什么？

WDL和PDL的測量方法有三種主要的技術：擾偏/掃描法，最大/最小搜索法，和穆勒矩陣法。這三種方法各有優缺點，適用于不同的應用場景。我將簡要介紹一下這三種方法的原理和特點。

?  擾偏/掃描法：這種方法使用一個高速擾偏器在待測器件的輸入端產生一系列均勻分布的偏振態，同時監測器件的輸出功率，根據最大和最小輸出功率的比值計算出PDL。這種方法的優點是測量速度快，適用于高PDL的器件，缺點是需要對擾偏器進行校準，且對探測器的帶寬有要求。

?  最大/最小搜索法：這種方法使用一個偏振控制器和一個反饋算法在待測器件的輸入端搜索最大和最小透過率對應的偏振態，根據最大和最小透過率的比值計算出PDL。這種方法的優點是測量精度高，適用于低PDL的器件，缺點是測量時間較長，且對偏振控制器的性能有要求。

?  穆勒矩陣法：這種方法使用一個偏振狀態發生器或偏振控制器在待測器件的輸入端產生一組固定的偏振態，同時測量器件在這些偏振態下的透過率，根據這些數據構造出器件的穆勒矩陣，從而計算出PDL。這種方法的優點是可以同時測量器件的其他偏振參數，如偏振模色散（PMD），適用于波長相關的PDL測量，缺點是測量過程復雜，且對偏振狀態發生器的精度有要求。

WDL和PDL測量的應用場景:

WDL和PDL是兩種光學器件的重要參數，分別表示波長相關損耗和偏振相關損耗。WDL是指器件的插入損耗隨波長的變化而變化的程度，PDL是指器件的插入損耗隨偏振態的變化而變化的程度。這兩種參數都會影響光信號的質量和穩定性，因此需要進行精確的測量和分析。

WDL和PDL的測量應用場景主要有以下幾種：

?  光通信用部件，如可調諧濾波器、交織器、光纖光柵、耦合器、分離器、隔離器、開關等。這些器件需要在不同的波長和偏振態下工作，因此需要測試它們的WDL和PDL特性，以保證信號的傳輸效率和質量。

?  WSS和波長阻隔器，這些器件是波分復用（WDM）網絡的核心組成部分，可以實現波長的選擇和切換。它們的WDL和PDL特性直接影響網絡的性能和可靠性，因此需要進行高精度和高速度的測量。

?  DWDM器件，這些器件是高密度波分復用（DWDM）網絡的關鍵組成部分，可以實現大容量的光信號傳輸。它們的WDL和PDL特性決定了信號的帶寬和信噪比，因此需要進行高分辨率和高動態范圍的測量。

?  光子材料，這些材料是光子集成電路的基礎，可以實現光的控制和處理。它們的WDL和PDL特性反映了材料的光學性質和結構特征，因此需要進行光譜學和干涉測量。

什么是偏振相關損耗？什么是波長相關損耗？TDL又是什么相關損耗？

偏振相關損耗（PDL）是指光器件或系統在所有偏振狀態下的最大傳輸差值。它是光設備在所有偏振狀態下最大傳輸和最小傳輸?shù)谋嚷?。PDL反映了光器件的偏振穩定性，對于光通信系統的性能有重要影響。一般來說，PDL的數值越小，表示器件的性能越好。

波長相關損耗（WDL）是指器件的插入損耗隨波長的變化而變化的程度。它是光器件的光譜傳輸特征曲線的斜率。WDL反映了光器件的波長穩定性，對于WDM網絡的波長選擇性有重要影響。一般來說，WDL的數值越小，表示器件的性能越好。

TDL是溫度相關損耗（Temperature Dependent Loss）的縮寫，是指器件的插入損耗隨溫度的變化而變化的程度。它是光器件的溫度傳輸特征曲線的斜率。TDL反映了光器件的溫度穩定性，對于光通信系統的可靠性有重要影響。一般來說，TDL的數值越小，表示器件的性能越好。

WDL和PDL測試解決方案有哪些？

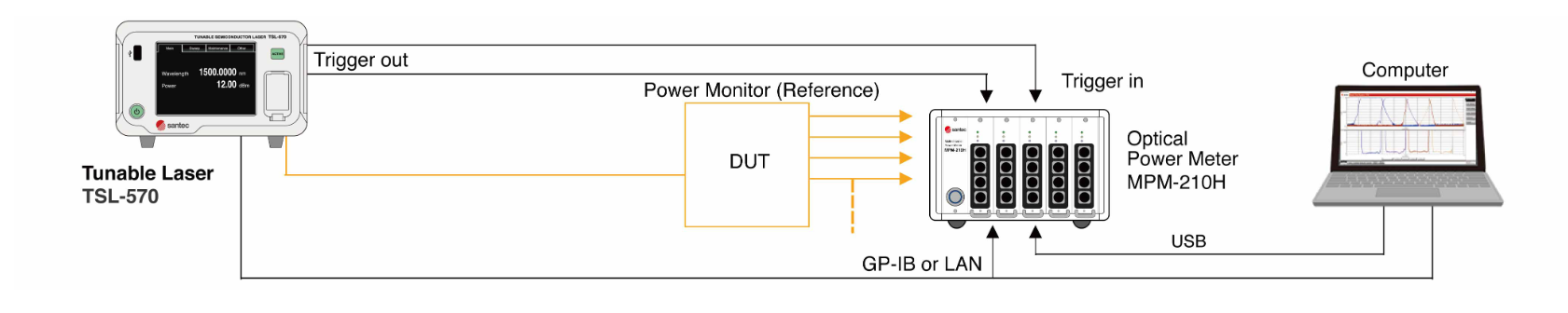

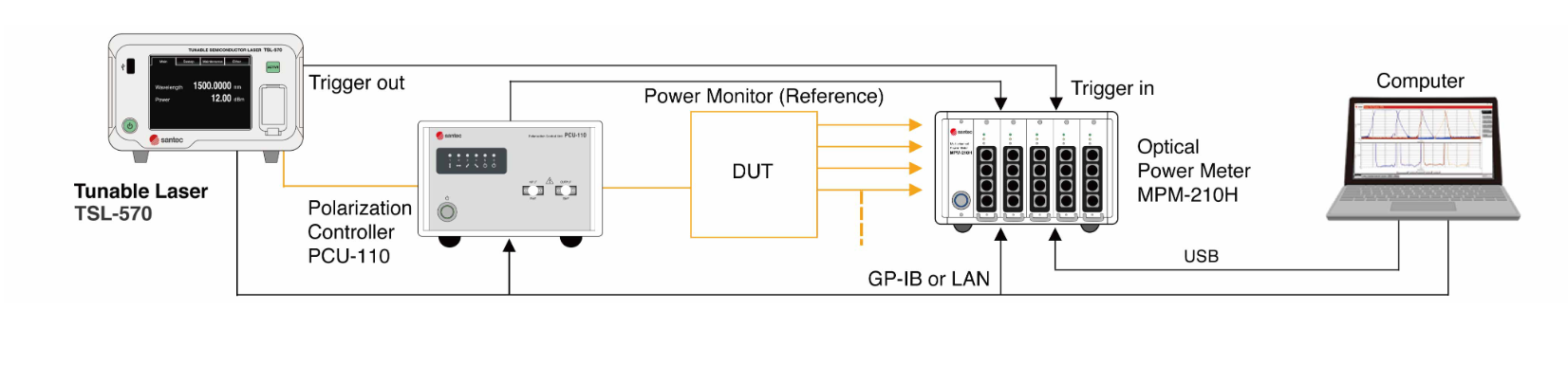

?  光學器件掃描測試系統：該系統由可調諧激光器、偏振控制器、光功率計以及相應的軟件組成，可對IL/WDL/PDL等光學器件進行測試，適用于R&D和產線。該系統通過實時校正和穆勒矩陣法提供高精度的IL/WDL/PDL分析。

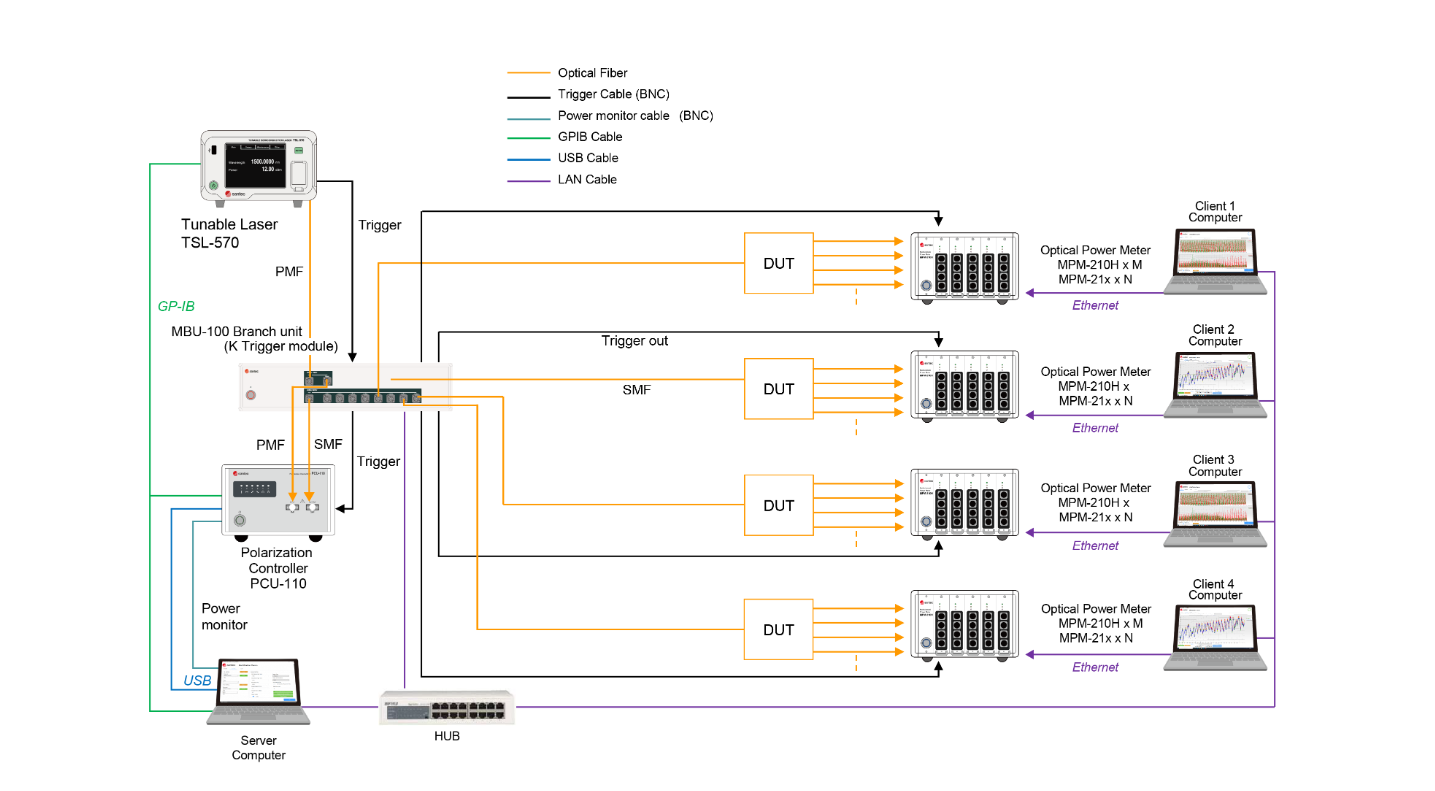

?  多工位快速掃描測試系統：該系統通過將Swept Test System與Multi Branch Unit相組合，可進一步提高測試效率。該系統可以同時對多個光器件進行IL/WDL/PDL測試，支持用戶圖形界面及DLL。

?  WDM 無源器件PDL/IL測試專場培訓：該培訓由Santec提供，介紹了不同種類無源器件對測試要求，以及高速 PDL 與 IL 測試系統解決方案。該培訓旨在幫助用戶提高WDM無源器件的測試能力和效率。

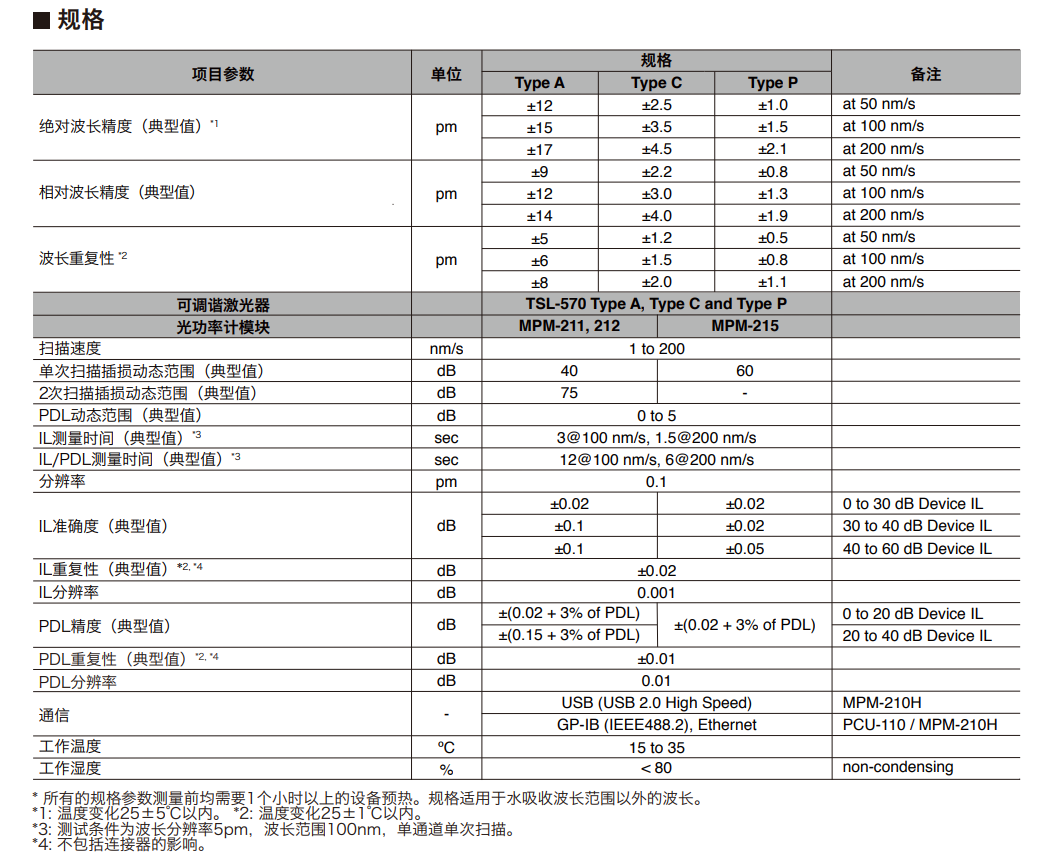

?  高性能可調諧激光器TSL-570：該激光器是Santec的新品，具有高精度、高分辨率、高速的特點，可用于WDL測試。該激光器可以和Santec的光功率計、光開關、偏振控制器無縫搭配，為WDL和PDL測試提供完整的解決方案
