任意波形發生器 Arbitrary Waveform Generator (仿真實驗的儀器)
什么是任意波形發生器？
任意波形發生器（Arbitrary Waveform Generator，簡稱 AWG）是一種能夠產生任何想要的波形的信號源。它利用事先存儲的數字數據來生成這些波形，這些數字數據描述了信號不斷變化的電壓。用戶可以通過內置的編輯工具、外部的軟件應用、或者直接導入已有的數據文件來創建所需的任意波形，并將其存儲在任意波形發生器的內存中。當用戶啟動輸出時，任意波形發生器會按照設定的采樣率從內存中讀取數據點，并通過數模轉換器（DAC）將其轉換為模擬信號輸出。
任意波形發生器相比傳統的信號源有以下幾個優勢：
? 靈活性：任意波形發生器可以產生任何想要的波形，無論是周期性的還是非周期性的，無論是確定性的還是隨機性的，無論是簡單的還是復雜的。用戶可以根據自己的需要設計和編輯自己想要的信號，并隨時修改和更新。
? 保真度：任意波形發生器可以保證輸出信號與輸入數據點之間的高度一致性，即所見即所得。任意波形發生器通常具有較高的采樣率、分辨率和內存深度，以及較低的噪聲和失真，從而確保輸出信號具有高質量和高精度。
? 功能性：任意波形發生器除了可以產生基本的連續輸出外，還可以提供多種高級的輸出模式，如調制、掃描、突發、序列等，以及多種觸發和同步方式，從而實現更為復雜和靈活的信號生成和控制。

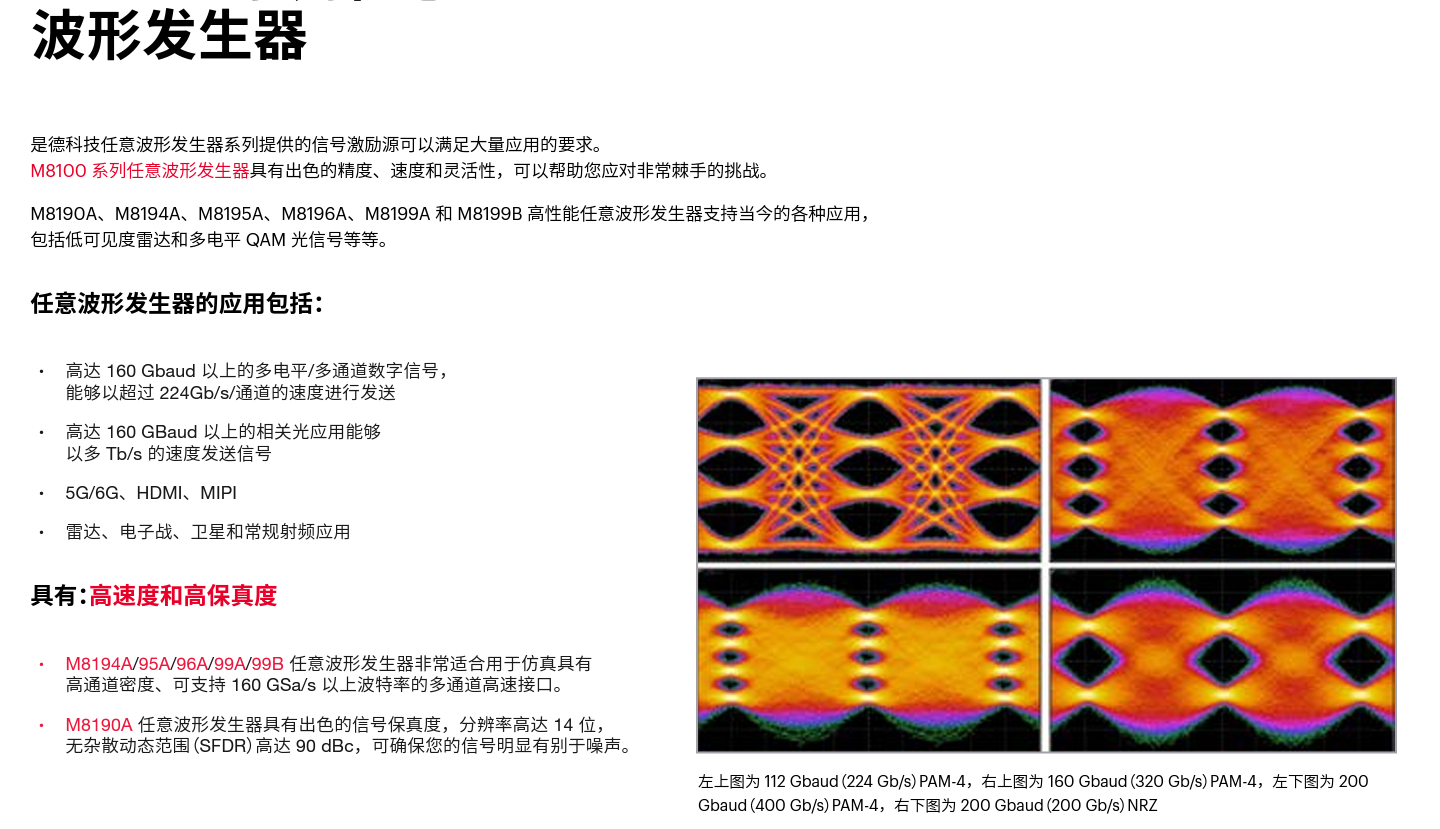

任意波形發生器可以應用于多個領域，如：
? 通信：任意波形發生器可以產生各種通信信號，如數字調制信號、多載波信號、正交頻分復用（OFDM）信號、脈沖編碼調制（PCM）信號等，并可以模擬信道的特性，如衰落、干擾、噪聲等，從而進行通信系統的設計、測試和驗證。
? 雷達：任意波形發生器可以產生各種雷達信號，如脈沖壓縮信號、線性調頻（LFM）信號、相位編碼（PC）信號、二進制相位移位鍵控（BPSK）信號等，并可以模擬目標的特性，如距離、速度、方位角等，從而進行雷達系統的仿真、評估和優化。
? 電子戰：任意波形發生器可以產生各種電子戰信號，如干擾信號、欺騙信號、噪聲信號等，并可以模擬敵方的特性，如雷達類型、工作模式、參數設置等，從而進行電子戰系統的研究、開發和對抗。
? 其他：任意波形發生器還可以應用于其他領域，如醫學、生物、物理、化學等，用于模擬人體或自然界中的各種信號，如心電圖（ECG）信號、腦電圖（EEG）信號、聲音信號、光學信號等，從而進行各種實驗和測量。
具體的測試方法可以根據不同的應用場景和需求來選擇，一般來說，可以使用以下幾種方式：
? 使用內置的編輯工具或外部的軟件應用來創建和編輯任意波形，并設置輸出參數和模式，然后觀察輸出信號的波形和特性，或者使用其他儀器如示波器、頻譜儀、網絡分析儀等來進行測量和分析。
? 使用數字化儀或數字示波器來捕獲真實世界中的信號，并將其導入任意波形發生器，然后重放或修改這些信號，或者將其與其他信號進行組合或調制，從而模擬不同的情況和效果。
? 使用計算機接口或存儲設備來傳輸或存儲任意波形，或者使用網絡功能來遠程控制或監控任意波形發生器，從而實現更高的靈活性和便利性。

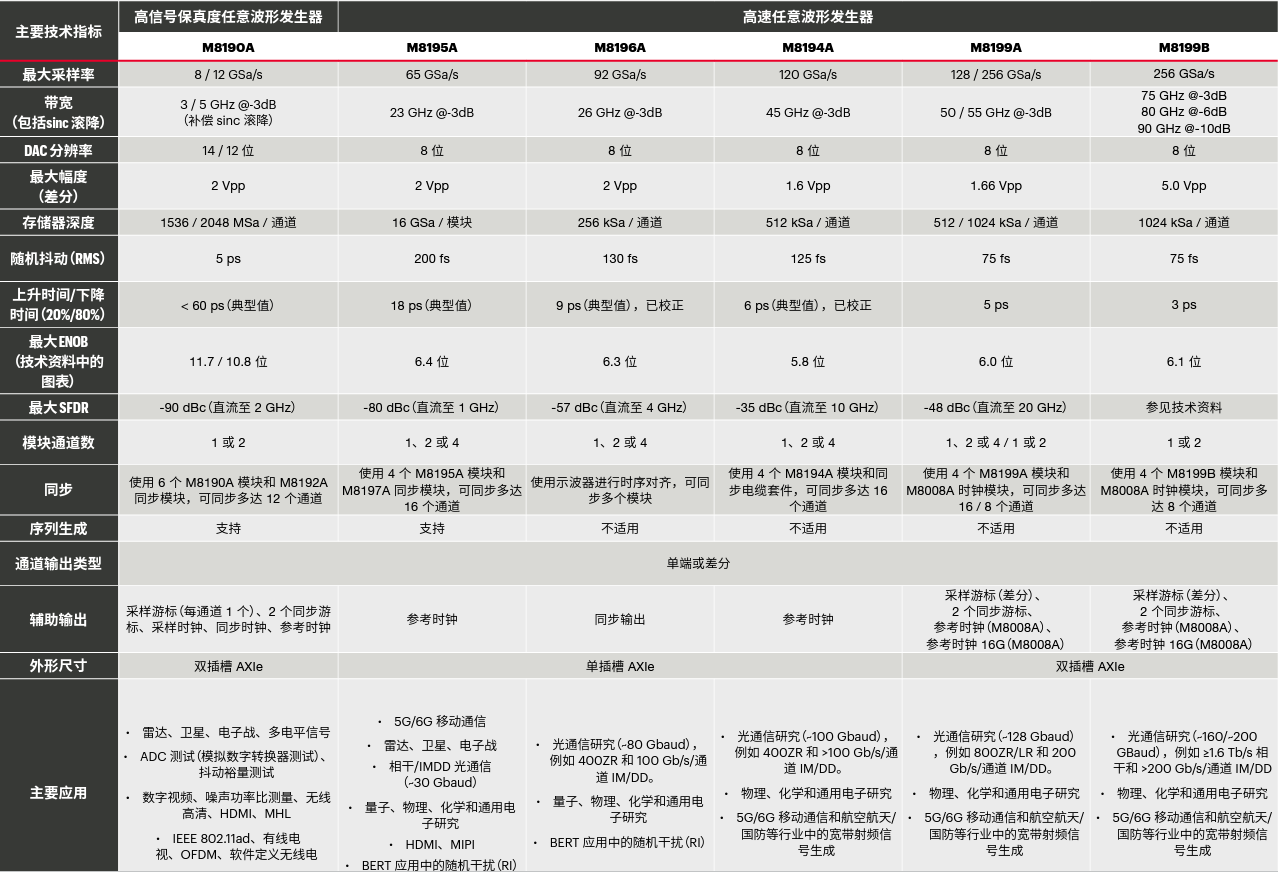

如何選擇合適的任意波形發生器？
? 輸出頻率：您需要的信號的最高頻率分量，決定了任意波形發生器的帶寬要求。
? 采樣率：您需要的信號的時間分辨率，決定了任意波形發生器的采樣率要求。一般來說，采樣率應該至少是輸出頻率的兩倍，以滿足奈奎斯特采樣定理。
? 垂直分辨率：您需要的信號的電壓分辨率，決定了任意波形發生器的數模轉換器（DAC）的位數要求。一般來說，DAC的位數越高，信號的動態范圍和信噪比越高。
? 內存大小：您需要的信號的總長度，決定了任意波形發生器的存儲器容量要求。一般來說，存儲器容量越大，可以生成的波形越長。
? 信號質量：您需要的信號的保真度，決定了任意波形發生器的無雜散動態范圍（SFDR）、有效位數（ENOB）和抖動等性能指標的要求。一般來說，這些指標越高，信號的失真越低。
除了這些基本的參數外，根據應用需求，考慮任意波形發生器的其他功能，如：
? 波形編輯和下載能力：您需要的信號的復雜度和多樣性，決定了任意波形發生器的波形創建和管理能力。一般來說，任意波形發生器應該提供內置的波形編輯工具、外部的軟件應用、或者直接導入已有的數據文件的方式來創建所需的任意波形，并將其存儲在任意波形發生器的內存中。
? 通道數和同步能力：您需要的信號的通道數和相位關系，決定了任意波形發生器的輸出通道數和多單元同步能力。一般來說，任意波形發生器應該提供多個獨立或同步的輸出通道，以便生成多通道的信號，并保證它們之間的相位一致性。
? 輸出模式和觸發能力：您需要的信號的輸出方式和觸發條件，決定了任意波形發生器的輸出模式和觸發能力。一般來說，任意波形發生器應該提供多種輸出模式，如連續模式、調制模式、掃描模式、突發模式等，并支持多種觸發方式，如內部觸發、外部觸發、手動觸發、遠程觸發等。
如何校準任意波形發生器？
任意波形發生器是一種能夠產生任何想要的波形的信號源，它利用事先存儲的數字數據來生成這些波形，這些數字數據描述了信號不斷變化的電壓。任意波形發生器的校準是為了保證輸出信號與輸入數據點之間的高度一致性，即所見即所得。
校準任意波形發生器的一種常用方法是預失真校準，它是基于補償?shù)乃枷耄紫燃虞d一個仿真的理想信號到任意波形發生器，由示波器進行可溯源測量，測量的信號包含了任意波形發生器和傳輸器件的失真，這個失真可以通過測量信號與理想信號的差值計算出來，根據這個失真對加載到任意波發生器的理想信號進行調整，最終實現了任意波形發生器的可溯源校準，使輸入到示波器的信號成為一個理想信號。
