Yokogawa AQ6370D與AQ6370C 光譜分析儀的區別
AQ6370光譜分析儀是一款高性能的光譜儀，可以用于測量各種光通信設備和器件的光譜特性。它的應用領域包括：光纖通信、光學傳感、光學材料、光學測量。AQ6370光譜分析儀的波長范圍為600~1700nm，覆蓋了可見光和近紅外光的范圍，適用于多種光學應用。
AQ6370D是AQ6370C的升級型號，主要有以下幾個區別：
? AQ6370D增加了數據日志、門控采樣、分辨率校正和高級標記等功能，可以記錄和分析更多的光譜數據。
? AQ6370D有標準版和高性能版兩種機型，高性能版的波長精度、動態范圍和雜散光抑制率都更高。
? AQ6370D的掃描范圍擴展到了50,001個數據采樣點，可以在保持高分辨率的同時測量更寬的波長范圍。
? AQ6370D已于2023年12月1日停產，其替代產品是AQ6370E。

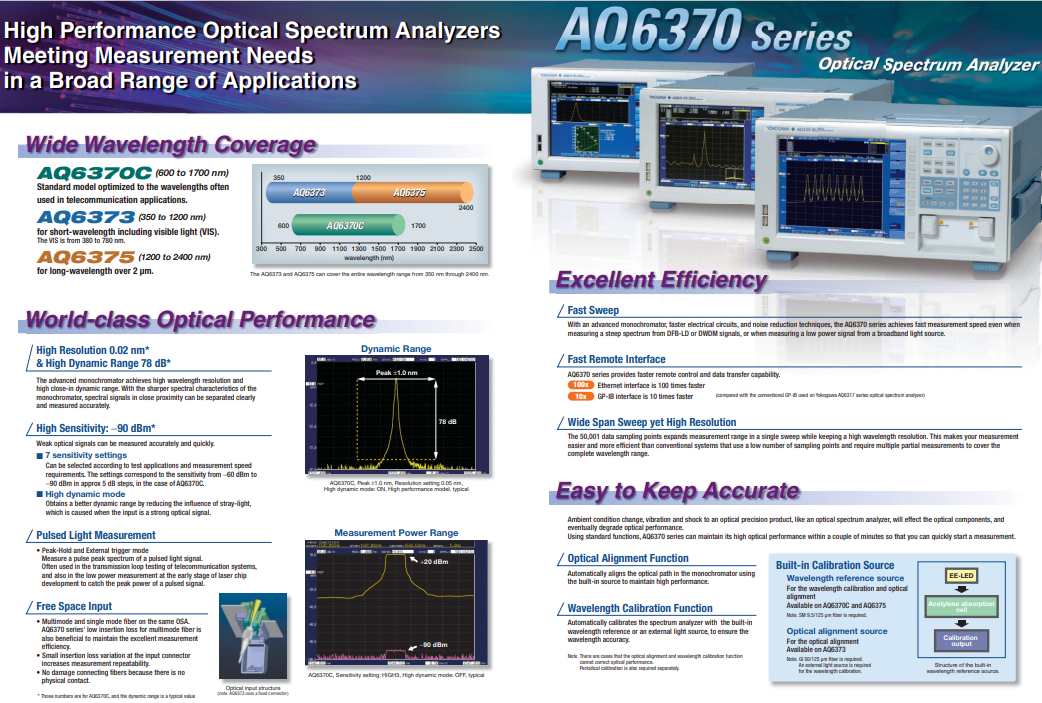

AQ6370C可以用于光有源器件、光無源器件、光傳輸設備等的測試和研發，AQ6370C是一款光譜分析儀，由橫河計量儀表公司生產，于2014年停產：
? 波長范圍：600~1700nm
? 高波長精度：±0.01nm
? 高波長分辨率：0.02nm
? 大動態范圍：78dB (典型值)
? 寬功率量程：+20~-90dBm
? 快速測量：0.2秒 (100nm跨度)
? 適用于單模和多模光纖
? 內置波長參考源
? 多種分析功能
? 宏編程功能
? 快速遠程接口
AQ6370光譜分析儀有哪些應用？

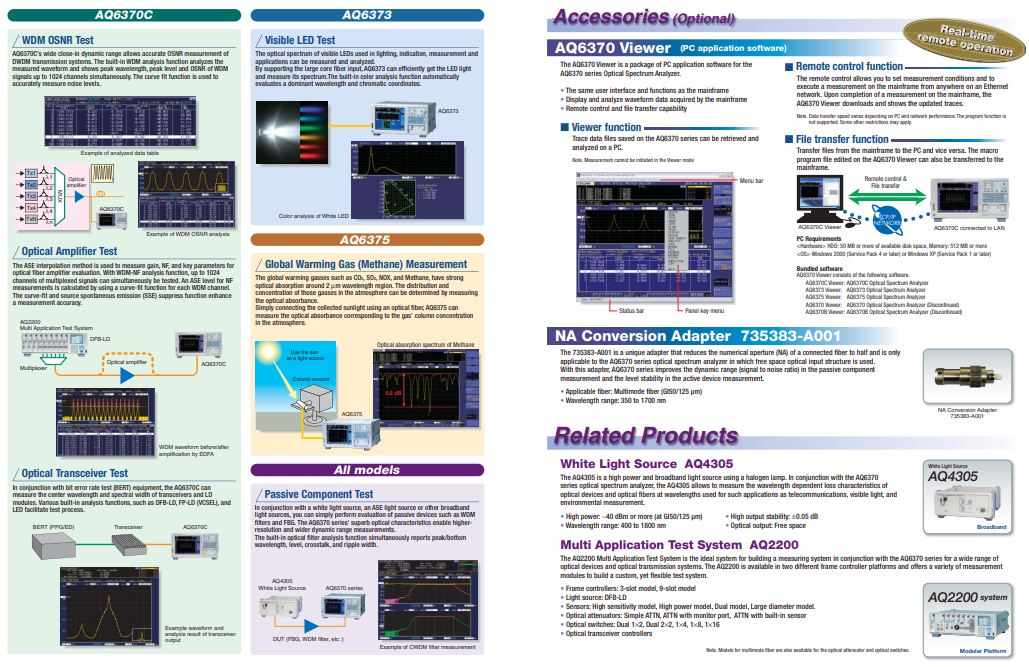

AQ6370光譜分析儀是一款高性能的光譜儀，可以用于測量各種光通信設備和器件的光譜特性。AQ6370光譜分析儀的波長范圍為600~1700nm，覆蓋了可見光和近紅外光的范圍，適用于多種光學應用。它的應用領域包括：
? 光纖通信：可以測量DWDM系統、光放大器、激光器、濾波器、光開關等的波長、功率、OSNR、SMSR、譜寬等參數。
? 光學傳感：可以測量光纖光柵、光纖激光器、光纖陀螺儀等的反射光譜、傳輸光譜、應變、溫度等參數。
? 光學材料：可以測量半導體、液晶、太陽能電池等的吸收光譜、發射光譜、透射光譜、反射光譜等參數。
? 光學測量：可以測量光學儀器、光學系統、光學元件等的色散、色差、色溫、色坐標等參數 。
AQ6370光譜分析儀進行測試？
AQ6370光譜分析儀是一款高性能的光譜儀，可以用于測量各種光通信設備和器件的光譜特性。使用AQ6370光譜分析儀進行測試的一般步驟如下：

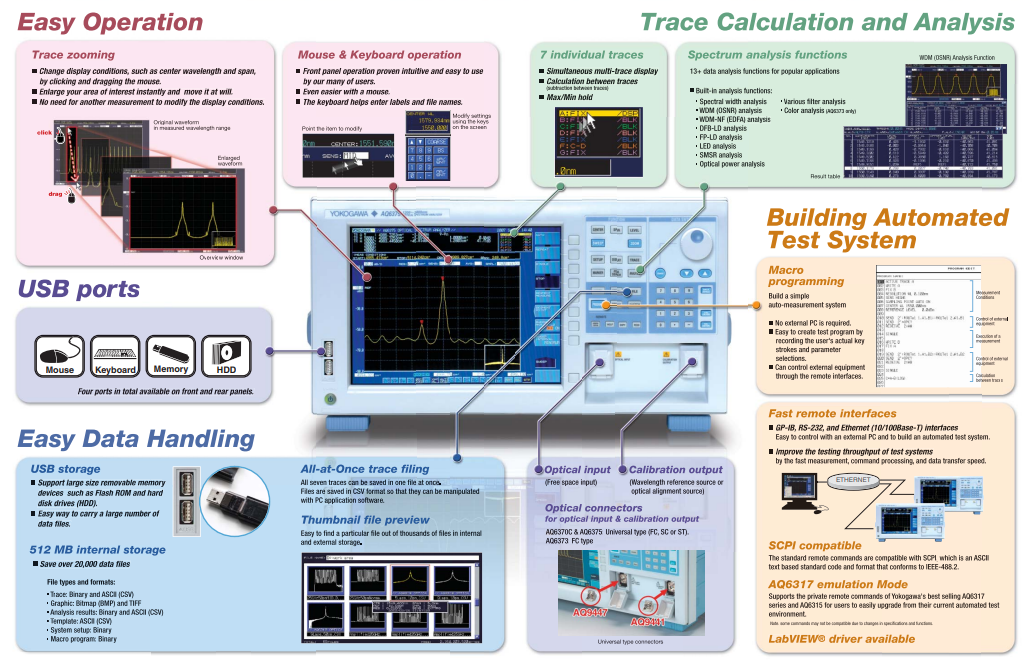

? 開機校準：將光譜分析儀的光輸入連接器與光輸出連接器用光纖連接起來，按 SYSTEM OPTICAL ALIGNMENT 和 EXECUTE 軟鍵，執行對準調節和波長校準。
? 設置測試條件：按 SWEEP AUTO 軟鍵執行自動測量，或者按 SPAN、LEVEL、SETUP 等軟鍵手動設置掃描范圍、參考功率、分辨率、靈敏度等參數。
? 連接被測設備：將光譜分析儀的光輸入連接器與被測設備的光輸出連接器用光纖連接起來，觀察測量波形。
? 分析測量結果：按 ANALYSIS 軟鍵，選擇相應的分析功能，如波長、功率、OSNR、SMSR、譜寬等，或者按 MARKER 軟鍵，設置標記點，讀取波形上的數據。
? 保存測量數據：按 FILE 軟鍵，選擇 ITEM SELECT 軟鍵，選擇要保存的數據類型，如 GRAPHIC、TRACE、DATA 等，然后按 WRITE 軟鍵，選擇存儲位置，輸入文件名，按 EXECUTE 軟鍵，保存數據。
