橫河光譜分析儀OSA的定制化服務

2024-03-20

瀏覽次數：2166次

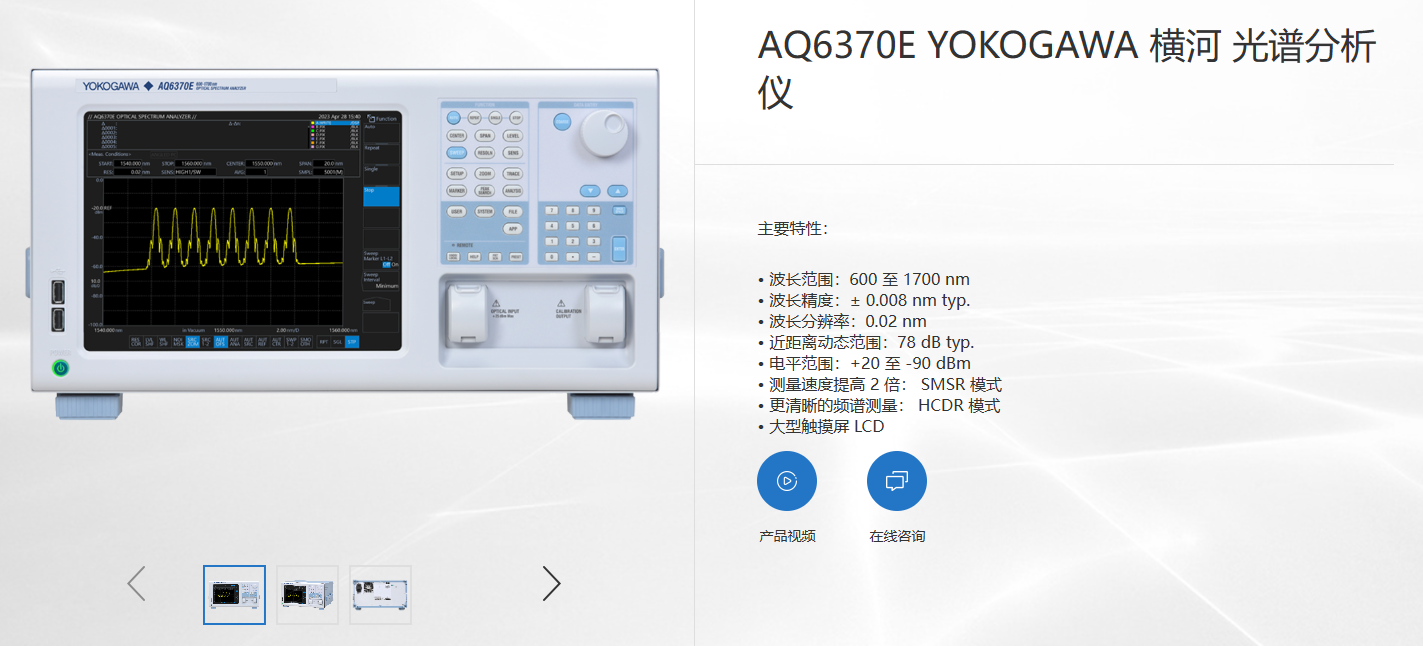

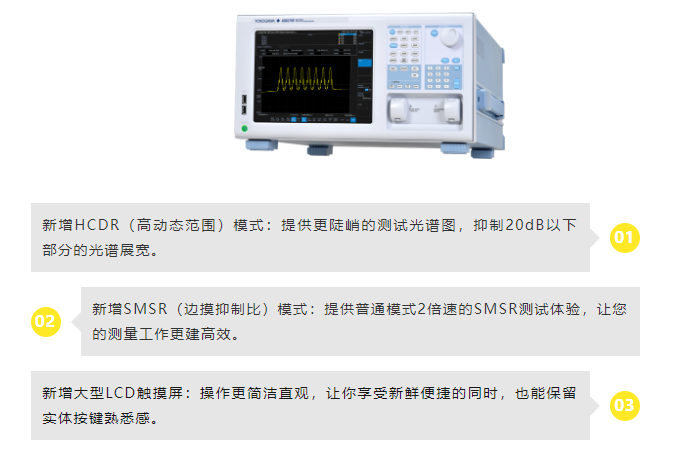

為進一步鎖定行業應用需求，新發布的AQ6370E及以后發布的橫河OSA都將新增APP功能，并在分析功能的基礎上為用戶提供更多更具針對性的器件定制化服務：

橫河光譜分析儀針對用戶提出的特異性測試需求

橫河OSA將多種分析功能中的“算法選擇”和“參數設置”權限開放給用戶：例如在譜寬分析中為用戶提供閾值法、包絡法、均方根法以及峰值均方根法等測量方法；在SMSR邊模抑制比分析中為用戶提供四種邊模定義算法等。

針對客戶對不同光譜區間的分析需求，橫河OSA為用戶提供了自動分析，劃定分析區域的功能選項：

橫河光譜分析儀的自動分析功能

一般情況下，橫河OSA的自動分析設置默認為關閉狀態，用戶需在完成光譜掃描后點擊相應分析功能方可執行分析操作；待開啟自動分析功能后，設備將在每次掃描完成后執行分析，并將分析結果呈現至屏幕上方。

劃定分析區域功能

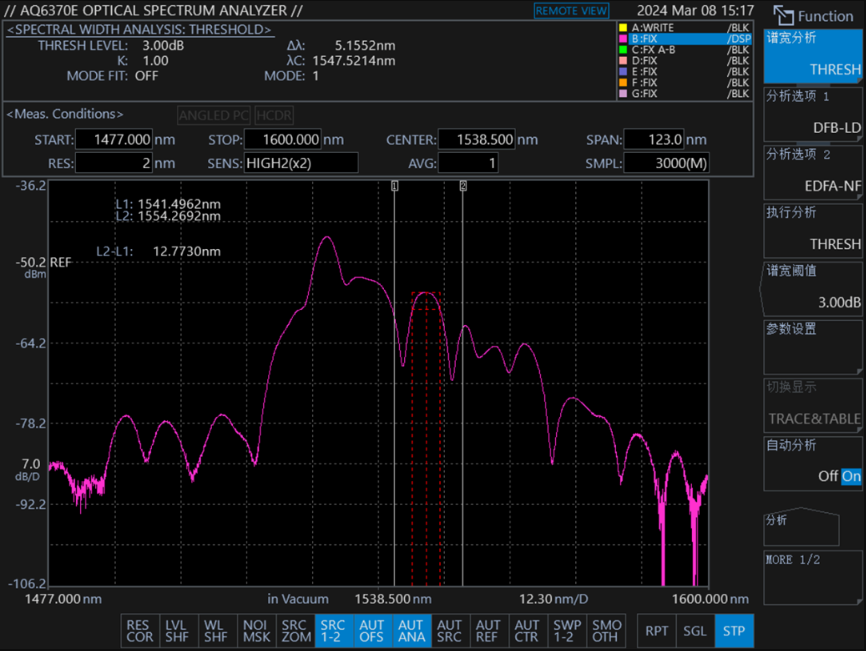

此外用戶還可以通過線標記和ZOOM區間這兩種劃定分析區間的方式啟用橫河OSA的劃分區間功能。待光譜儀對掃描區間執行默認分析后，需要對光信號中不同區間執行分析用戶可在分析功能菜單第2頁中通過開啟劃分區間功能直觀便捷地選定分析區間。

在操作過程中，若用戶將區間分析的設定線標記L1、L2，則光譜儀將在開啟執行分析后僅對L1-L2區域的光譜進行分析；若用戶開啟ZOOM區間分析，則屏幕將直接顯示縮放后的光譜，并將原始光譜默認顯示在屏幕的右下方，待執行分析后光譜儀也僅將對縮放區間的光譜進行分析。
