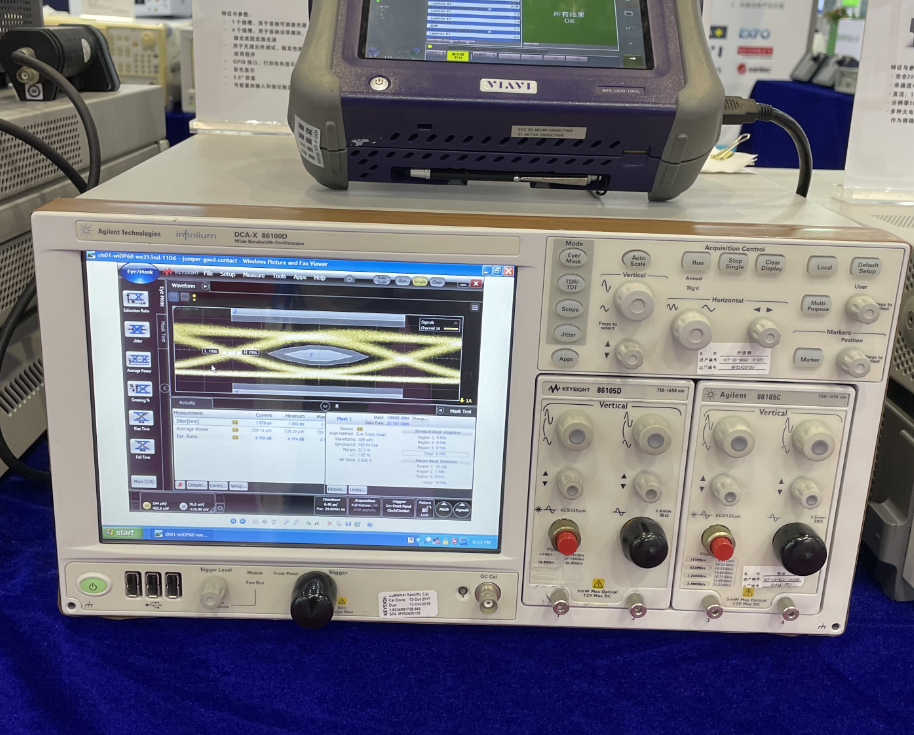

Keysight 86100D 示波器 針對光模塊進行眼圖測試

Keysight 86100D是一款高性能的寬帶寬示波器，主要用于高速數字設計的精確和準確測量，其應用范圍從50 Mb/s到超過80 Gb/s。該設備具有高模擬帶寬、低抖動和低噪聲的卓越性能，能夠精確表征光和電氣設計1920。86100D DCA-X是其主要型號，它是一個模塊化平臺，用戶可以通過選擇不同的插入模塊來執行精密的光學、電氣和TDR/TDT測量。

為了進行光電轉換測試，需要配合86105C模塊使用，該模塊可以將光信號轉換為電信號進行測試和分析。此外，86100D支持PAM-4測試，所有Keysight的86100D DCA-X插入模塊都可以支持這一測試功能。

在應用場景方面，86100D適用于多種高速數字設計的應用場景，例如光纖通信系統的測試和驗證，包括光模塊、光收發器、光交換機等。它可以提供眼圖分析、參考接收器、掩模測試等功能，以及符合生產測試的要求。

注意：86100D具有廣泛的應用和強大的功能，目前設備已經停產。盡管如此，它的技術特性和應用案例仍然對當前和未來的光模塊測試具有重要的參考價值。

Keysight 86100D光模塊測試儀的技術規格和性能參數是什么？

Keysight 86100D光模塊測試儀的技術規格和性能參數主要包括以下幾個方面：

1. 帶寬：86100D支持高達90 GHz的帶寬，適用于進行光、電和TDR/S參數分析33。此外，還有證據提到該設備具有超過100GHz的帶寬36，這可能表明不同配置或版本之間存在差異。

2. 抖動和噪聲性能：該設備具備100 fs RMS超低抖動和低至250 μV的性能，確保執行快速、精確和一致的抖動測量33。結合高模擬帶寬、低抖動和低噪聲性能，可以準確表征從50Mb/s到超過80 Gb/s的光學和電氣設計。

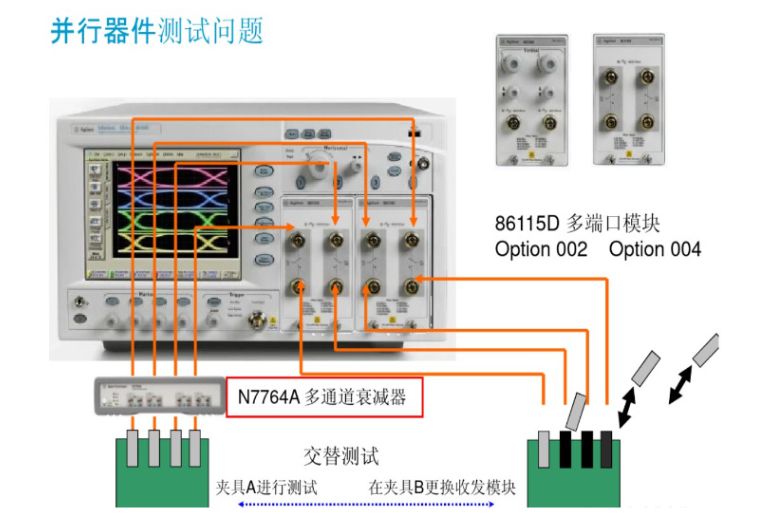

3. 測量范圍：86100D能夠對高速數字設計進行精確測量，覆蓋從50 Mb/s到更多 than 80 Gb/s的速度范圍，并且可以在多達16個通道上同時進行。

4. 用戶界面：它配備了高分辨率觸摸屏顯示器，尺寸為10.4英寸XGA（1024 x 768），并提供雙用戶界面標準配置，以便更清晰地查看信號。

5. 附加功能：86100D支持多種模塊和配置選項，如增強觸發（86100D-ETR）、內部精密時基（86100D-PTB）、可移除硬盤驅動器（86100D-090）、標準儀器非移除硬盤驅動器（86100D-092）、GPIB卡接口（86100D-GPI）等。

6. 應用范圍：除了高速數字設計的精確測量外，86100D還專注于光纖信號的波形、眼圖、抖動、頻譜等參數的測量和分析，以及高速串行總線的測試和驗證，包括PCI Express、USB 3.0、HDMI等。

Keysight 86100D光模塊測試儀是一款高性能的寬帶寬示波器，具備高帶寬、低抖動和低噪聲性能，適用于廣泛的測量和分析任務，包括但不限于高速數字設計的精確測量、光纖信號的詳細分析以及高速串行總線的測試和驗證。

如何使用Keysight 86105C模塊進行光電轉換測試？

使用Keysight 86105C模塊進行光電轉換測試的步驟和注意事項可以概括如下：

1. 選擇合適的模塊：首先，需要根據測試需求選擇合適的模塊，如86105C，以配合示波器主機進行光電信號的測試和分析。不同的模塊有不同的帶寬、輸入端口和功能，因此選擇時應考慮這些因素。

2. 了解設備特點：86105C模塊具有一個光學通道和一個電氣測量通道，提供9 GHz未濾波的光學通道帶寬，以及根據安裝選項在155.52 MBd到11.3 GBd之間的帶寬。該模塊在850 nm、1310 nm和1550 nm下進行校準43。此外，它還支持從9/125到62.5/125光纖的9 GHz放大光學通道，以及帶有3.5 mm公接口的20 GHz電氣通道。

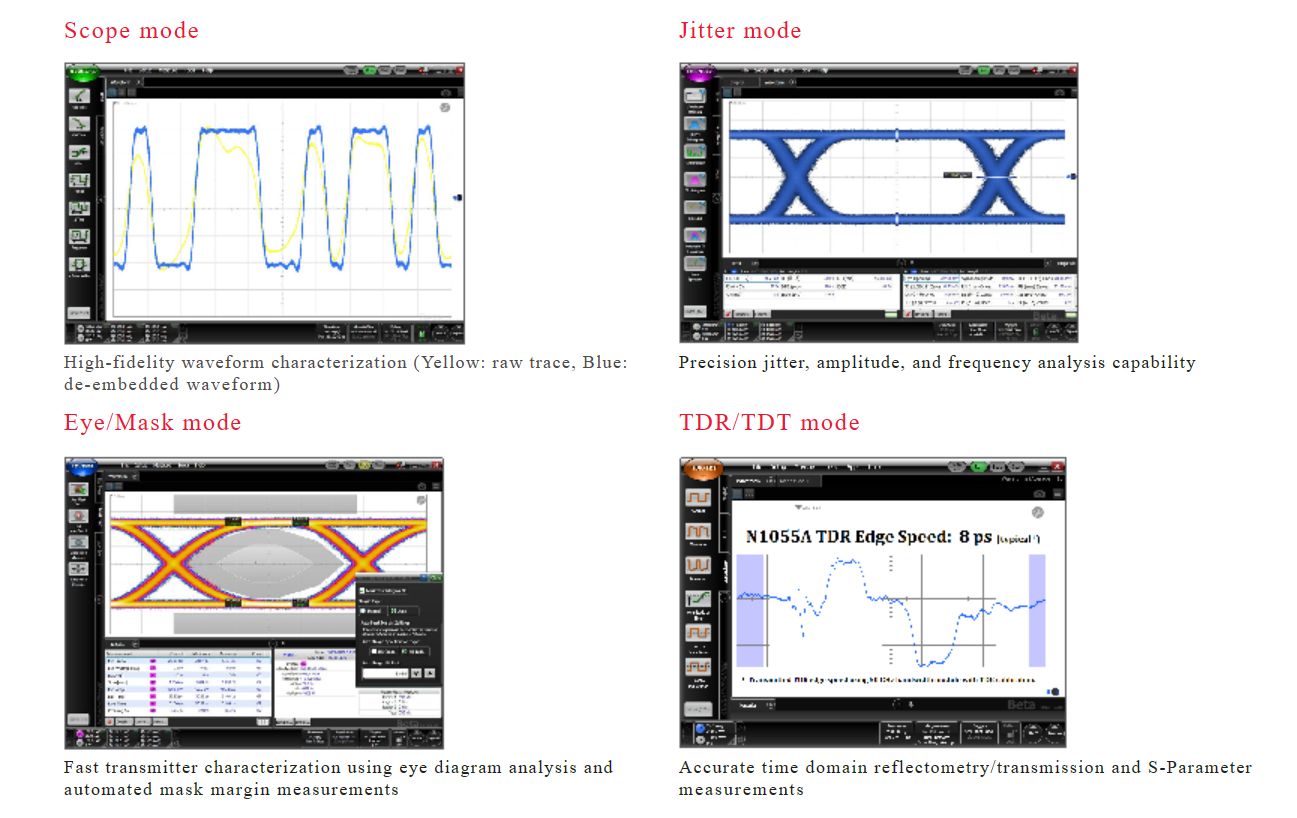

3. 操作步驟：在操作過程中，應避免隨意更改設備參數，以免影響測量結果。具體的操作步驟包括但不限于設置眼圖模板模式、TDR/TDT模式、示波器模式和抖動測試模式等。

Keysight 86100D支持的PAM-4測試功能具體包括哪些操作步驟？

Keysight 86100D支持的PAM-4測試功能具體包括以下操作步驟：

1. 使用N1085A PAM-4測量軟件，該軟件是專為86100D DCA-X系列示波器設計的，可以自動化執行PAM-4“預合規”測量，節省工程師的時間和成本。這種軟件基于標準草案的建議，如OIF-CEI-56G和IEEE 400G以太網等，幫助用戶快速、準確地分析4電平脈沖幅度調制（PAM-4）信號。

2. N1085A PAM-4測量軟件是一個可移植許可證（-xTP），用戶可以將其分配給86100D DCA-X主機或用戶提供的PC。這種許可證的可移植性允許用戶將許可證從一個儀器（或PC）移動到另一個儀器（或PC）。

3. 除了基本的測量功能，86100D-9FP PAM-N分析軟件還提供了更多的功能，如線性度測量、均衡器設置、相位噪聲分析等，以對PAM-4信號進行更深入的分析。

4. 此外，該軟件還可以提供全面的光和電PAM-4信號分析，幫助工程師應用Keysight 86100D DCA-X示波器平臺完成快速且精確的PAM-4信號測試和驗證。

Keysight 86100D支持的PAM-4測試功能主要包括使用N1085A PAM-4測量軟件進行自動化預合規測量、利用可移植許可證在不同設備間遷移、以及通過86100D-9FP PAM-N分析軟件進行更深入的信號分析，如線性度測量、均衡器設置和相位噪聲分析等。

Keysight 86100D與其他品牌光模塊測試儀相比有何優勢？

在光纖通信系統測試中，Keysight 86100D相比于其他品牌光模塊測試儀的優勢主要體現在以下幾個方面：

1. 成本效益：86100D通過使用Eye Mask Hit Ratio Technique和Auto Mask Margin功能，實現了測試成本的顯著降低。這意味著在進行光纖通信系統的測試時，可以以更低的成本獲得更高的效率和準確性。

2. 寬帶寬、低噪聲和低抖動：86100D DCA-X設計為提供最佳的寬帶寬、低噪聲和低抖動組合，確保能夠準確測量高速數字設計的真實性能，從50 Mb/s到超過80 Gb/s。這對于光纖通信系統中的信號完整性至關重要。

3. 測量范圍、應用領域、精度和易用性的優勢：與Agilent 86100B等其他同類產品相比，86100D在這些方面有顯著的區別和優勢。這表明86100D不僅適用于更廣泛的測試場景，而且在精度和易用性方面也更加出色。

4. 先進的信號處理功能：86100D提供了綜合的去嵌入/嵌入功能、濾波、FFT、差分和集成功能等先進的信號處理能力。這些功能對于分析和理解光纖通信系統中的復雜信號至關重要。

5. 新的測量功能：包括數據相關脈寬收縮（DDPWS）在內的新測量功能，為光纖通信系統的測試提供了更多的可能性。

6. 高精度和洞察力：86100D經過精心設計，具有無與倫比的精度、洞察力、信號完整性測量和易用性，為強大的洞察和測量功能提供了基礎66。

7. 支持多電平信令系統的測試：86100D的低噪聲、高帶寬模塊非常適合PAM信號測試和驗證，所有86100D DCA-X模塊均支持選件9FP PAM-N分析功能。

Keysight 86100D在光纖通信系統測試中相比其他品牌光模塊測試儀具有明顯的優勢，包括成本效益、寬帶寬、低噪聲和低抖動、測量范圍和應用領域的廣泛性、精度和易用性的提升、先進的信號處理功能以及對多電平信令系統的強大支持。
