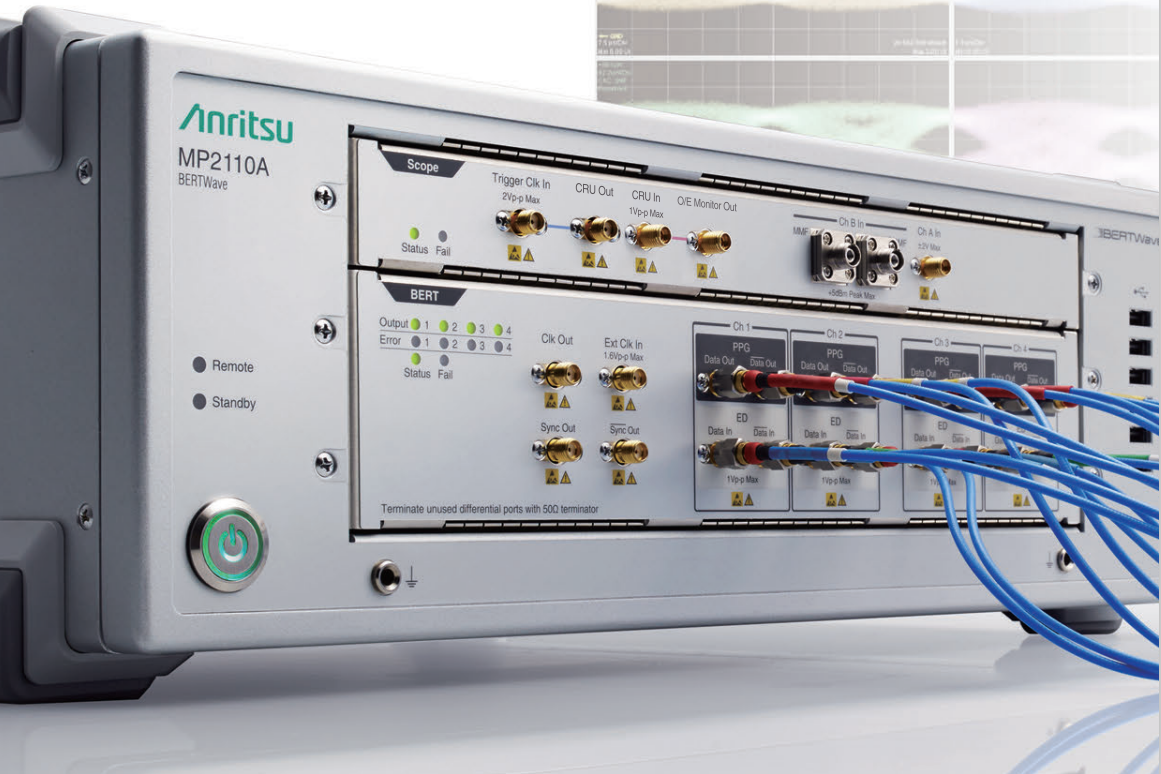

安立Anritsu MP2110A 采樣示波器 眼圖設備 簡述
MP2110A是一款集成了誤碼率測試儀（BERT）和采樣示波器的一體化測量儀器，主要用于光學模塊的誤碼率（BER）測量、眼圖分析等評估操作。它支持從10G到800G的光學模塊制造過程中的檢測。MP2110A內置4通道采樣示波器，能夠同時對2個通道執行高速采樣，采樣速率高達250,000采樣點/秒。此外，它還支持NRZ信號掩模邊緣測量和抖動分析，以及PAM4信號的分析。
MP2110A的標準配置可以測量24.3 Gbit/s到28.2 Gbit/s的比特率，通過安裝Option 093，其測量范圍可以從9.5 Gbit/s擴展到14.2 Gbit/s。內置的采樣示波器支持40 GHz（電接口）、35 GHz（單模光纖，光接口）和25 GHz（多模光纖，光接口）的帶寬2。該設備還具有自動波罩余量測試功能，能夠在約5秒內捕獲100萬個25 Gbit/s信號樣本，與上一代儀器相比，眼圖分析時間大約縮短了65%。
為了提高生產線的效率和生產力，BERTWave? MP2110A結合了BERT和采樣示波器的功能，使其成為光學模塊和設備生產線上理想的選擇。此外，MP2110A還提供了低噪聲和多模式支持，包括在工廠發貨時添加的MP2110A-061型號，該型號不能通過后期改裝獲得。
MP2110A是一款功能強大的一體化測量儀器，適用于高速光學模塊的生產和質量控制，能夠滿足從10G到800G不同速率的需求。
MP2110A的誤碼率測試儀（BERT）和采樣示波器的具體技術規格是什么？
安立Anritsu MP2110A采樣示波器的具體技術規格包括：
支持測量100 GbE和OTU4等模塊以及光學模塊中光學裝置所需的全部性能。
帶寬光學：35 GHz (SMF)、25 GHz (MMF)。
多通道BERT脈沖碼型發生器（PPG）抖動：1 ps rms，內置1通道到4通道12.5 Gbit/s BERT誤碼檢測器（ED），靈敏度：10 mVp-p。
采樣速率高達250,000樣本/秒，約5秒時間可捕獲100萬個樣本。
內置高靈敏度O/E（-15 dBm，典型值，SMF）。
低抖動PPG：600 fs（典型值），高靈敏度ED。
具有250000樣本/秒的采樣速度，大約5秒就能捕獲100萬個樣本。此外，自動模板余量功能可縮短模板余量測試所需的時間。這些功能使用高靈敏度O/E模塊，支持3.4 μW的低噪聲值以及-15 dBm(典型值,SMF)。
MP2110A是一款內置誤碼率測試儀(BERT)和采樣示波器的一體化測量儀器，支持光模塊的誤碼率(BER)測量、眼圖模板測試、眼圖分析等評估操作。這表明BERTWave MP2110A具備進行高級光通訊系統評估的能力，但需要進一步查閱資料以獲取更詳細的BERT技術規格。
MP2110A在光學模塊制造過程中的應用案例有哪些？
MP2110A在光學模塊制造過程中的應用案例主要包括以下幾個方面：

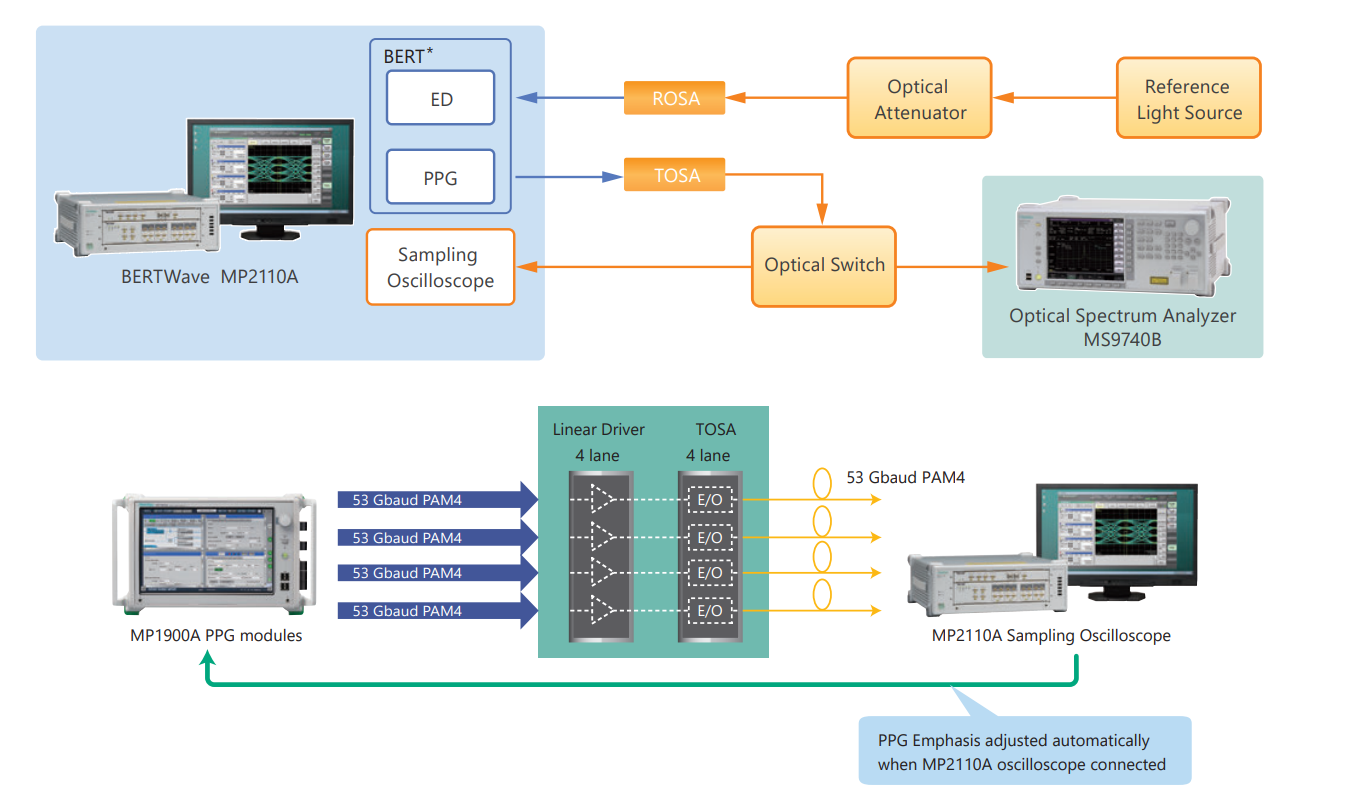

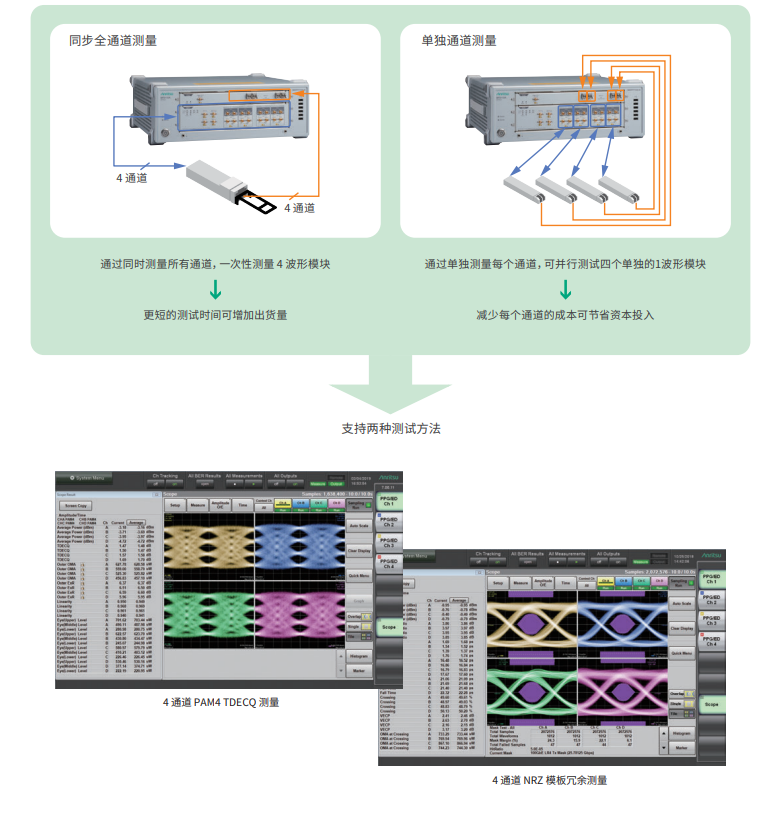

誤碼率測試（BERT）和眼圖模式分析：MP2110A將BERT和采樣示波器集成于一體化機箱中，專門針對100 GbE/25 GbE光學模塊生產應用設計。這種集成設計不僅可以提高光模塊的生產效率，還能同時測量多達4個通道的誤碼率，并在Tx側執行多2個通道的眼圖模板測試和眼圖分析。
支持多種網絡標準：MP2110A支持從10G到800G的光學模塊制造過程中的檢測分析，這表明它能夠滿足不同網絡標準下光學模塊的需求。
適用于數據中心等應用場景：MP2110A的應用案例包括數據中心等需要高速大容量網絡支持的場景。這是因?yàn)樗С諴AM4光信號輸出，這是快速大容量網絡中常用的信號形式。
縮短測量時間：通過支持在光學模塊Rx側執行BER測量的同時在Rx側測量光學波形，MP2110A能夠顯著縮短多通道光學模塊的測量時間，最高可縮短高達65%。
增加新功能以提升測試性能：為了進一步提升光模塊測試性能，安立為MP2110A采樣示波器增加了新功能，這些新功能完成了對所有當前IEEE標準的一體化支持。
MP2110A在光學模塊制造過程中的應用案例涵蓋了誤碼率測試、眼圖模式分析、支持多種網絡標準、適用于數據中心等高速大容量網絡場景以及通過增加新功能來提升測試性能等方面。

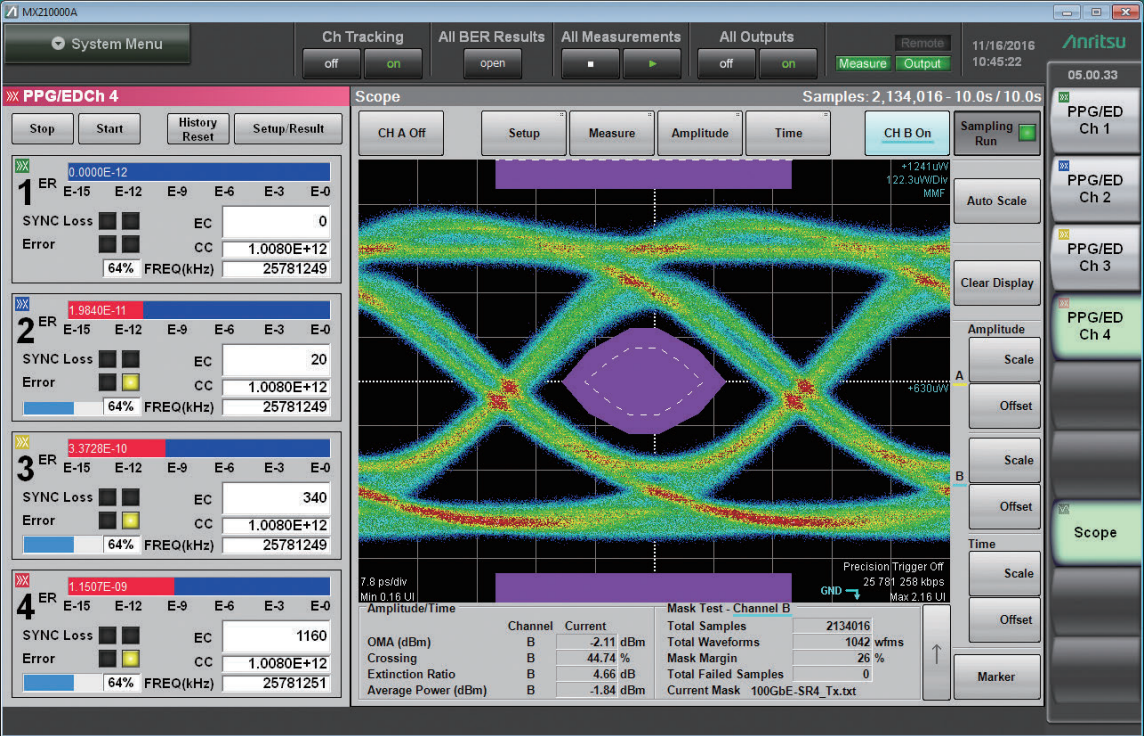

MP2110A支持的NRZ信號掩模邊緣測量和抖動分析功能如何操作？
MP2110A支持的NRZ信號掩模邊緣測量和抖動分析功能的操作，首先需要了解該設備是一款集成了誤碼率測試儀(BERT)和采樣示波器的一體化測量儀器。它能夠進行光學模塊的誤碼率(BER)測量、眼圖分析等評估操作。對于NRZ信號的掩模邊緣測量，雖然直接的操作細節沒有在我搜索到的資料中明確說明，但考慮到BERTWave MP2110A的設計目的和功能，可以推斷這一功能可能通過其內置的誤碼率測試儀(BERT)來實現，用戶可以通過操作手冊或相關軟件界面來進行設置和調整。
至于抖動分析功能，根據證據，BERTWave MP2110A與MX210001A抖動分析軟件配合使用，可以實現同步抖動分析、眼圖和眼圖模板測量。這表明用戶需要下載并安裝相應的軟件，然后通過該軟件來進行抖動分析的設置和執行。此外，該設備支持高達150k樣本/秒的采樣速度，這有助于更有效地利用測量時間。
操作MP2110A進行NRZ信號的掩模邊緣測量和抖動分析，用戶需要參考操作手冊，并可能需要使用特定的軟件如MX210001A抖動分析軟件55來進行高級設置和分析。這些操作細節應在操作手冊或軟件的幫助文檔中找到具體指導。
MP2110A與其他同類產品相比有哪些獨特優勢？
MP2110A與其他同類產品相比，具有以下獨特優勢：
高光接口靈敏度：MP2110A的光接口靈敏度高達-15 dBm（典型值，SMF），能夠捕捉經過光開關等衰減后信號的低噪聲眼圖的測量結果，有助于提高生產線產量。
測量時間大幅縮短：BERTWave MP2110A能夠?qū)y量時間縮短至原來的65%。它在標準配置下支持從24.3 Gbit/s到28.2 Gbit/s的比特率測量，并且通過安裝Option 093，可以支持從9.5 Gbit/s到14.2 Gbit/s的比特率測量。
多信號通道同時測量：MP2110A能夠同時測量多個信號通道，這不僅提高了測試效率和精度，還降低了測試成本和時間。
集成BERT和示波器功能：MP2110A集成了比特誤碼率測試儀（BERT）和采樣示波器的功能，減少了儀器和設備的數量，節省了空間和成本，簡化了連接和操作過程。
支持多種波長測試范圍：MP2110A具備高至5pm的分辨率、準至5pm的波長精度、寬至350-5500nm的波長測試范圍，這些特性使得工程師們能夠輕松提升測試效率。
一體化測量儀器：MP2110A是一款內置誤碼率測試儀和采樣示波器的一體化測量儀器，這種一體化測試方案在業界非常少見，主要應用于支持市場上非常熱門的100G光模塊。
MP2110A的獨特優勢在于其高光接口靈敏度、顯著縮短的測量時間、能夠同時測量多個信號通道的能力、集成BERT和示波器功能、支持廣泛的波長測試范圍以及作為一體化測量儀器的特性。這些優勢共同作用，使得MP2110A在同類產品中脫穎而出。
