Keysight 是德 N1077B 光/電時鐘恢復設備，收藏保存

Keysight N1077B是一款光/電時鐘恢復設備，支持115 MBd至24 GBd的數據速率范圍，適用于多模和單模光信號以及電信號。該設備能夠處理PAM4和NRZ兩種類型的數據信號，并提供符合標準的時鐘恢復功能。

N1077B具備可調峰值和環路帶寬（高達10 MHz），這使得它能夠在不同的應用場景中提供優化的性能。此外，它還內置了均衡器（選件EVA），可以鎖定質量下降的信號，即所謂的“閉合眼圖”。N1077B是一款功能強大的多模/單模光/電時鐘恢復設備，適用于高速數據傳輸和精確時間同步的需求。

Keysight N1077B的光/電時鐘恢復設備的具體技術規格是什么？

Keysight N1077B的光/電時鐘恢復設備支持多模和單模光信號以及電信號，具體包括PAM4和NRZ信號。該設備能夠處理從115 MBd到24 GBd的數據速率。此外，該設備特別適用于高密度短距離測試，如100G/400G/800G應用。

Keysight N1077B在不同應用場景中的性能表現如何？

1. 多模光電一體化時鐘恢復模塊：N1077B是一款多模光電一體化多模時鐘恢復模塊，支持100G/400G/800G應用的短距多模時鐘恢復，包括單波100G時鐘恢復。這表明它能夠處理高速數據傳輸和時鐘信號的恢復，對于需要高精度時鐘恢復的高速網絡設備來說，這是一個重要的優勢。

2. 光電/電氣時鐘恢復能力：N1077B具備光電/電氣時鐘恢復功能，可以接收輸入的數據或時鐘信號，并使用鎖相環（PLL）電路鎖定并輸出恢復的時鐘。這種能力使其適用于各種需要精確時鐘同步的應用，如通信系統、測試設備和其他電子測量設備。

3. 技術規格與連接方式：N1077B的DCA-M規格和特性適用于溫度范圍內的操作。它通過USB 2.0設備連接到DCA-X主機或N1010A FlexDCA上，這種連接方式提供了靈活性和便利性，使得用戶可以輕松地將N1077B集成到現有的測試和測量系統中。

4. 應用領域：雖然具體的應用領域沒有詳細說明，但從其技術規格和功能來看，N1077B可能被廣泛應用于通信測試、網絡設備的性能驗證以及其他需要高精度時鐘恢復的專業領域。

Keysight N1077B支持的PAM4和NRZ數據信號處理能力有哪些限制或特點？

1. 數據速率范圍：N1077B能夠處理的數據速率范圍從125 MBd到34 GBd，這意味著它可以支持高速的數據傳輸需求。

2. 多模光信號及電信號支持：該設備不僅支持多模光信號，還能處理電信號，包括PAM4和NRZ格式。這表明N1077B具有較高的靈活性和適應性，能夠滿足不同類型的信號處理需求。

3. 標準兼容性：N1077B提供符合標準的時鐘恢復功能，這意味著它能夠與其他設備或系統無縫集成，確保了良好的兼容性和互操作性。

4. 技術支持和升級選項：雖然具體的技術支持和升級選項沒有在證據中詳細說明，但從提供的信息來看，Keysight N1077B似乎設計有考慮未來的擴展和維護需求，這可能包括軟件更新、硬件升級等，以保持其長期的有效性和競爭力。

Keysight N1077B在處理PAM4和NRZ數據信號方面，提供了廣泛的數據速率支持、對多種信號格式的支持、良好的標準兼容性以及潛在的技術支持和升級選項。

如何安裝和配置Keysight N1077B以優化其性能？

要安裝和配置Keysight N1077B以優化其性能，首先需要了解N1077B是一款光/電時鐘恢復儀，它支持多模態的光信號和125 MBd至最大34 GBd的PAM4/NRZ電氣信號，并提供規格化的時鐘恢復功能。這意味著在配置過程中，應確保所使用的信號類型與設備兼容。

以下是安裝和配置Keysight N1077B以優化其性能的步驟：

1. 了解設備規格：首先，仔細閱讀N1077B的技術手冊和用戶指南，以了解所有可用的功能和設置選項。這將幫助您了解如何根據您的具體需求調整設備。

2. 選擇合適的信號類型：由于N1077B支持多種信號類型，包括光信號和電氣信號（PAM4/NRZ），您需要確定您的測試環境中主要使用哪種類型的信號。這一步驟對于確保設備能夠正確解碼和處理信號至關重要。

3. 設置比特誤碼率測試：如果您的目的是進行比特誤碼率測試，那么您需要配置N1077B以便于評估通信問題并優化信號傳輸。這可能涉及到調整設備的參數，以確保它能夠準確地測量和報告比特誤碼率。

4. 調整標準幀格式：如果您正在評估使用標準幀格式的設備性能，您需要確保N1077B被正確配置來處理這些幀格式。這可能包括調整幀同步、采樣率等參數，以確保設備能夠準確地捕捉和分析信號。

5. 進行初步測試：在完成配置后，進行一系列初步測試，以驗證設備是否按預期工作。這些測試應該覆蓋所有關鍵的性能指標，如比特誤碼率、時鐘恢復質量等。

6. 持續監控和調整：優化設備性能是一個持續的過程。在實際應用中，您可能需要根據測試結果不斷調整配置參數。利用N1077B提供的反饋機制，可以幫助您識別潛在的問題并進行相應的調整。

Keysight官網提供的N107X系列用戶手冊中包含哪些關鍵信息和指南？

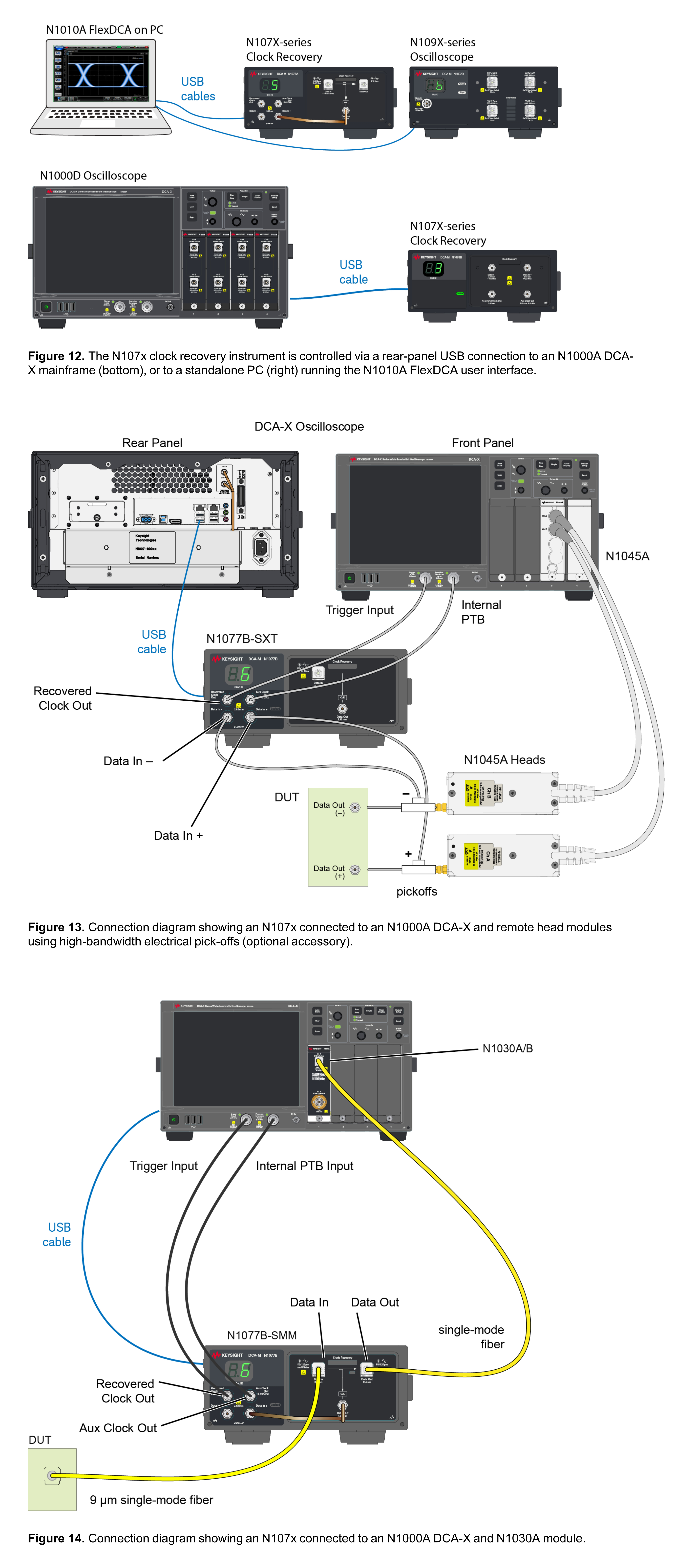

Keysight官網提供的N107X系列用戶手冊中包含了關于如何設置時鐘恢復DCA-M模塊的關鍵信息和指南。具體來說，用戶可以學習到如何進行外部布線的示例。此外，手冊還提供了關于如何使用N1010A FlexDCA軟件通過簡單的USB 2.0或3.0連接來控制N107X的信息。對于安裝方面，手冊中提到了需要一個用戶提供的PC運行N1010A FlexDCA軟件，并且詳細說明了如何將N107X系列DCA-M與N1092D連接，以及如何將待測量的光信號連接到相應的接口。

此外，手冊還涵蓋了自動重鎖功能的描述，即如果時鐘恢復模塊失去鎖定，觸發器會變得與數據異步，儀器將無法顯示正確觸發的波形。還有關于如何進行時鐘恢復校準的指導，包括選擇所需的校準類型以及了解自上次校準以來的時間流逝和溫度狀態。
