KEYSIGHT N1092系列，DCA-M系列采樣示波器連接與自檢？
KEYSIGHT N1092系列 采樣示波器，雖然省去了屏幕和操作系統，但根據不同的型號，可以配備不同數量的光口和電口，滿足各種測試需求。本次介紹的具體型號為N1092D，它擁有4個光口，能夠進行多種測試。
測試步驟詳解
接下來，我們將詳細介紹如何連接和自檢這臺示波器。
1. 面板布局與接口功能

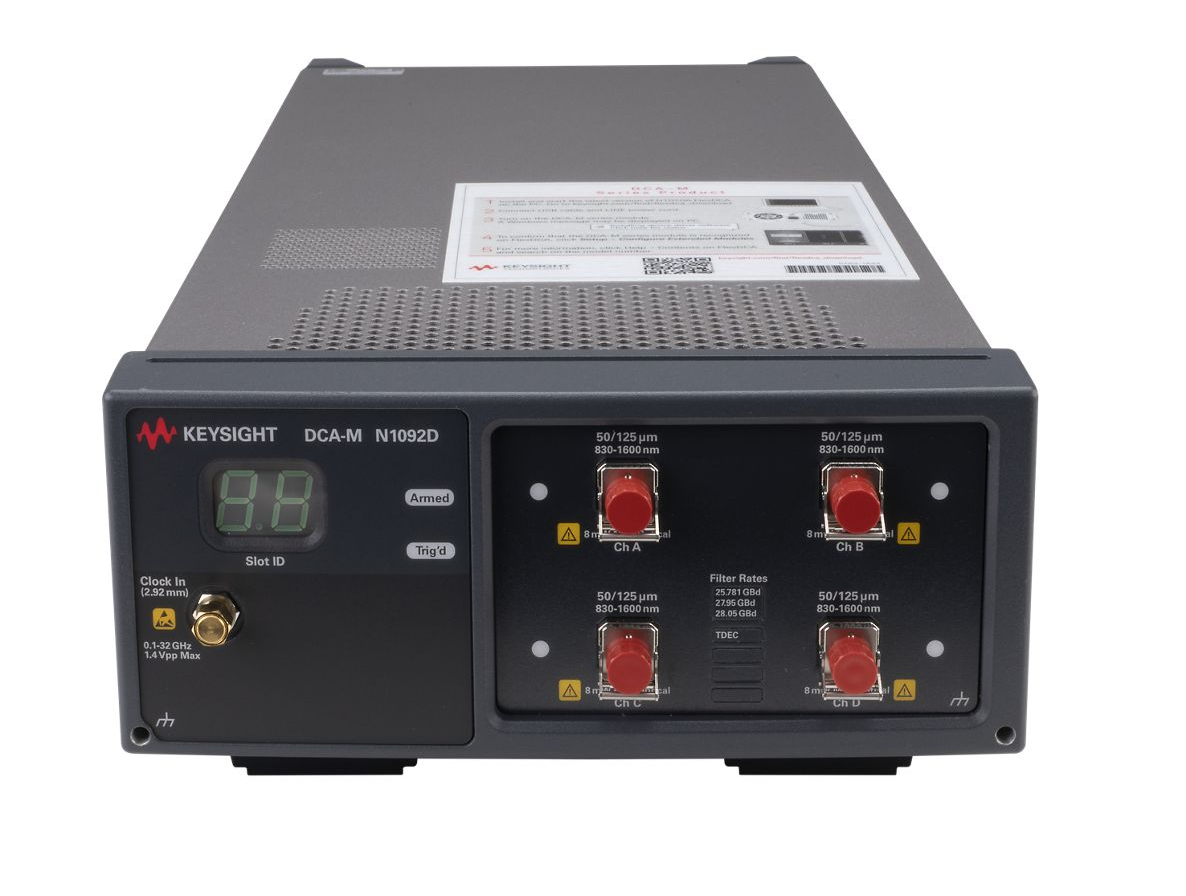

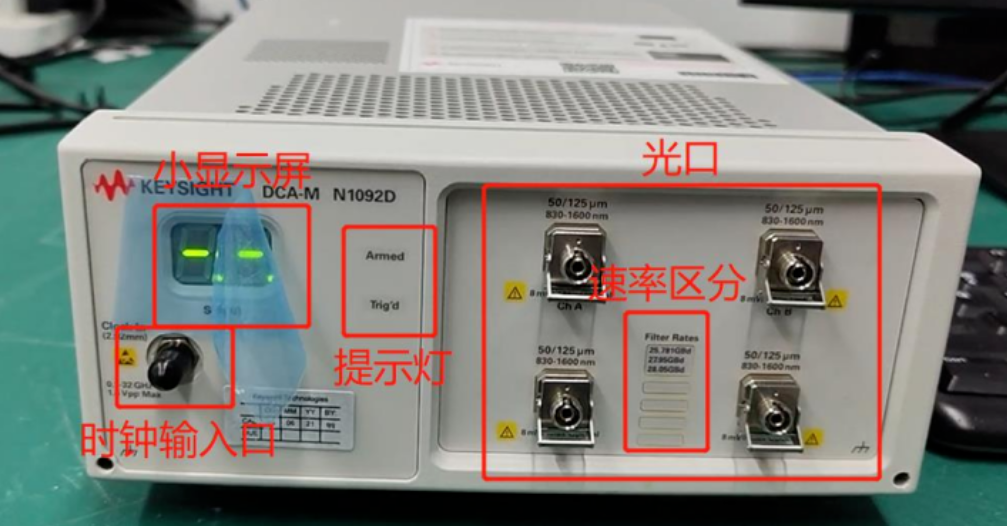

打開示波器的面板，您會看到右側有4個光口，用于接入測試設備；光口之間有一個區分其他濾波器速率的接口；左側是時鐘輸入口；上方的小顯示屏顯示當前采樣示波器在軟件中的槽位信息；小屏幕右方有兩個指示燈，分別表示觸發狀態和警告信號。

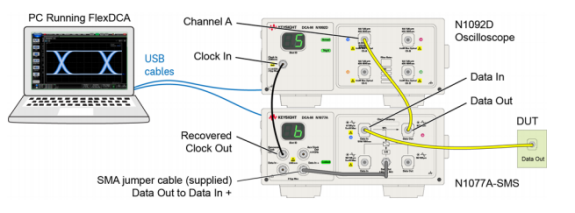

由于這臺示波器沒有自己的固件和操作系統，需要通過USB線將其連接到PC或86100系列的示波器主機上才能使用。
2. 軟件操作與模塊管理

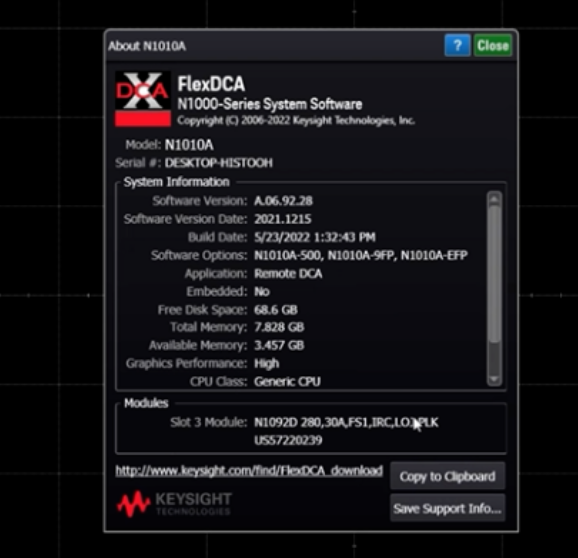

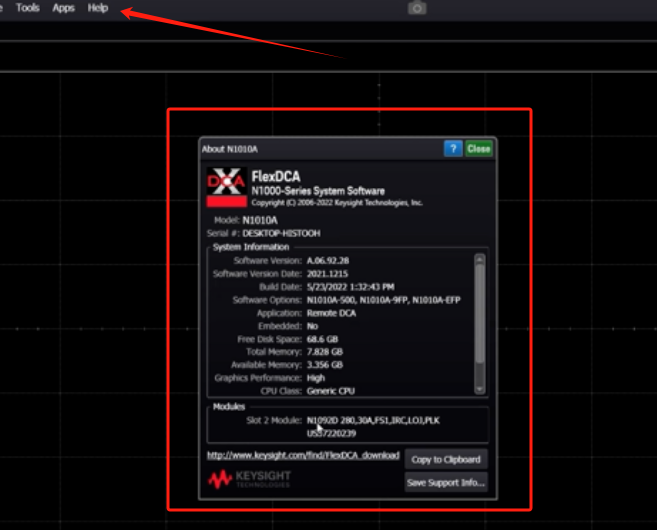

在PC端打開是德科技DCA-M示波器的應用程序后，如果有新的模塊加入，程序界面左下角會出現彈窗通知。您還可以通過界面上方的“help”按鈕查看模塊信息，例如本次介紹的N1092D的選件和序列號等。

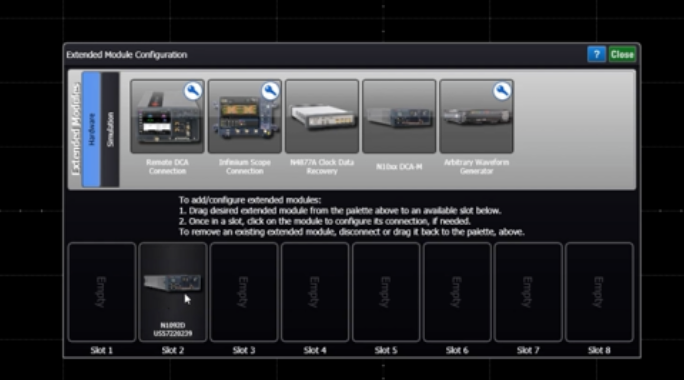

在界面左下方點擊剛剛提到的槽位，可以看到N1092D位于第二個槽位上。這個軟件最多支持8個槽位，意味著可以同時控制多達8個槽位。

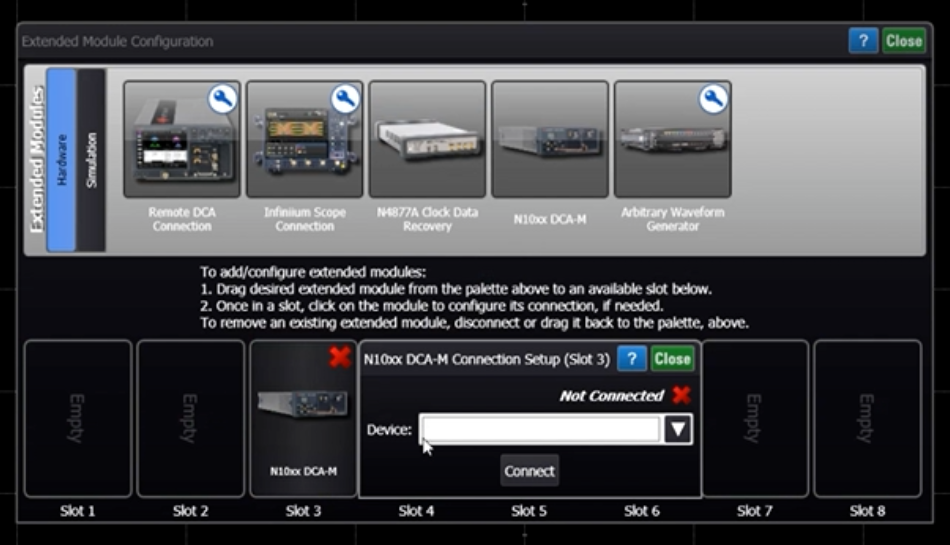

如果需要切換槽位，您可以先斷開當前槽位（2），然后將其重新拉到另一個槽位（3），這時儀器面板上的顯示窗口槽位數字也會相應變化。
在這個界面中，您可以選擇主測試項目，包括眼圖、TDR以及抖動等多種測試項目。
3. 硬件自檢與故障排除

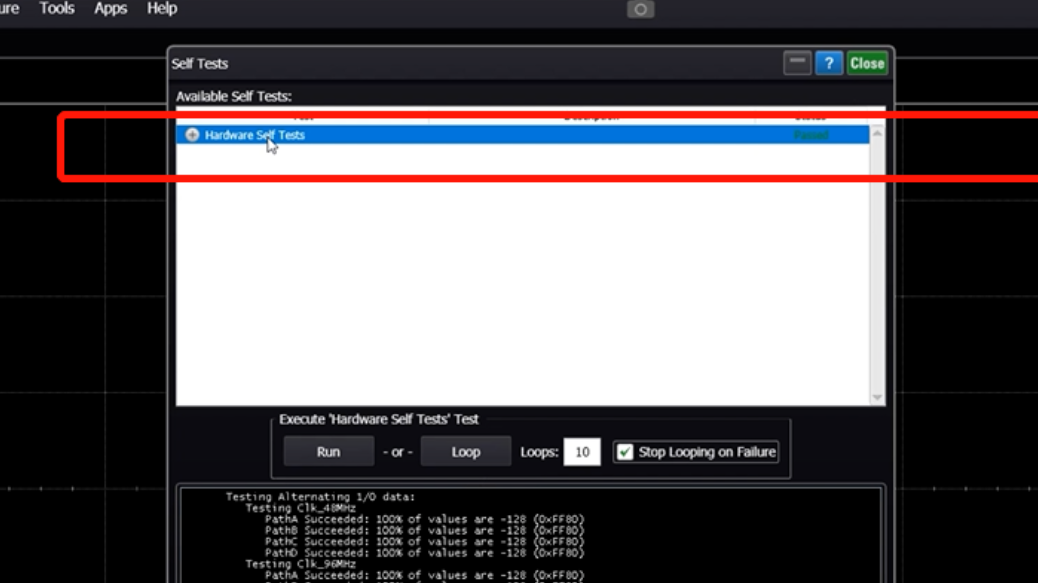

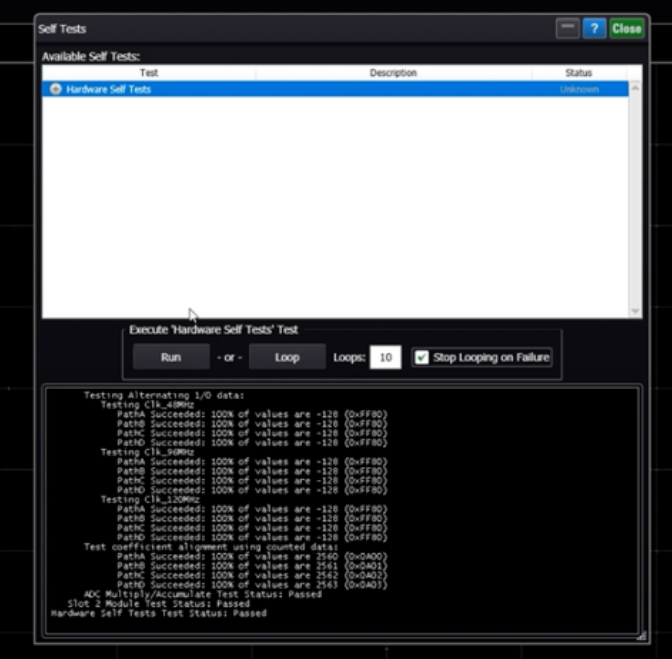

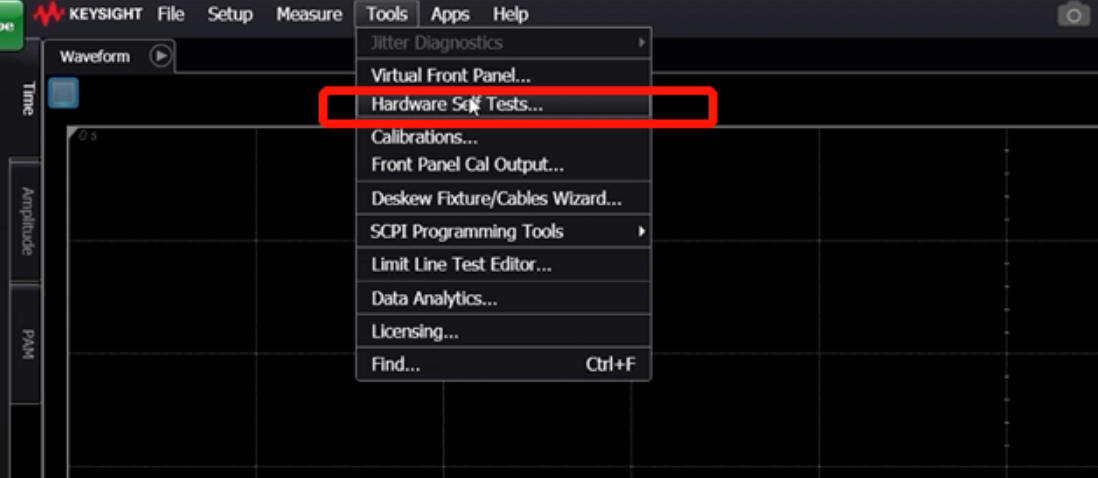

為了確保儀器正常工作，我們可以在Tools菜單下進行硬件自檢。選中當前模塊并點擊運行，系統會提示前面板上的指示燈顏色變化，以完成不同的測試項目。

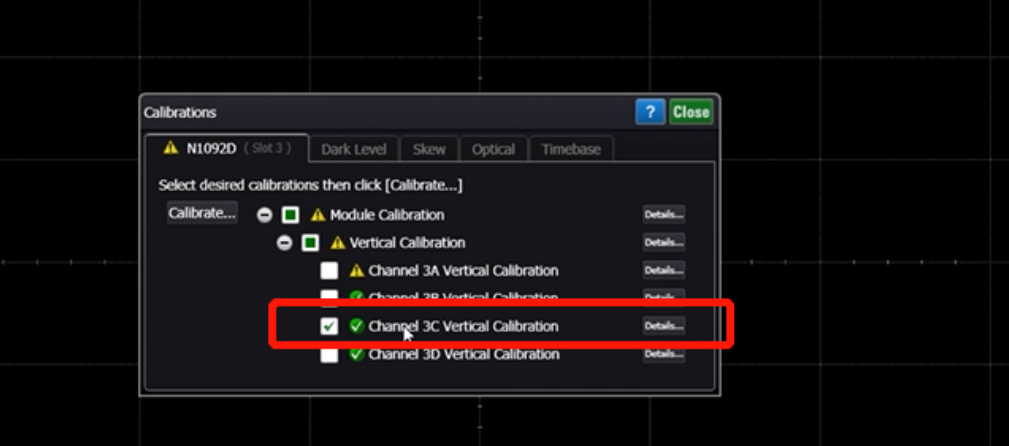

如果自檢過程中發現任何問題，我們可以進行自校準。在Tools菜單下選擇calibrations，如果沒有光源，可以選擇進行前兩項校準。例如，可以選擇模塊中的第三個通道進行校準。
完成校準后，進入Dark Level項目進行暗光幅度的校準。如果遇到自校準失敗的情況，可以保存當前信息并進行下一步檢測，以找出問題所在。
點擊Help按鈕，選擇Check for Updates，可以將儀器信息和自校準失敗的信息保存下來。
