Anritsu MP2110A 測試TEDCQ 操作方法 | BERTWave 比特誤碼率測試

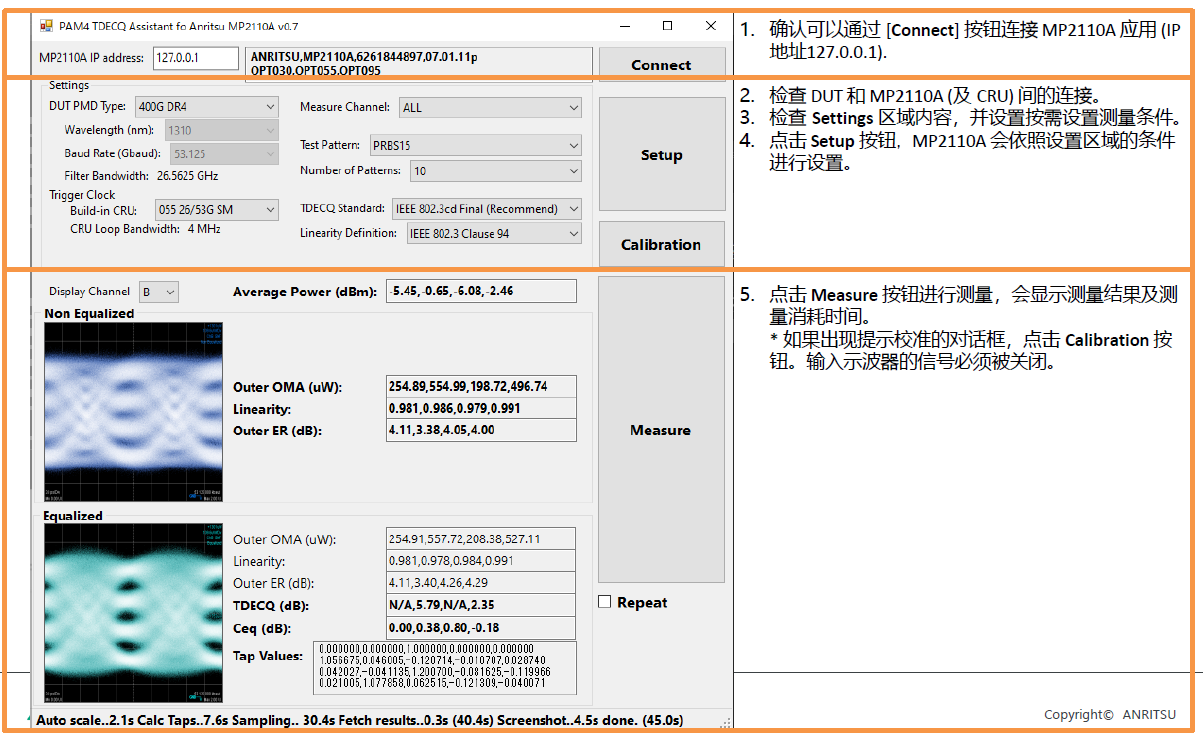

本文檔提供了關于ANRITSU MP2110A測試設備的操作說明，涵蓋了連接、設置、校準以及TDECQ測量的詳細步驟。本文內容包括：MP2110A的主要特性，如其時鐘恢復功能和可用于各種高速通信標準的測試能力。MP2110A通過物理連接、軟件設置和校準等步驟來進行TDECQ測試的過程。針對常見測試問題的排查指南，比如測試結果顯示異常時應檢查的設置參數和潛在故障點。及一個輔助工具——TDECQ Assistant，可幫助用戶簡化測試設置和測量過程。本文檔為用戶提供一套完整的操作流程和故障排除方法，確保能夠有效地使用MP2110A進行高質量的高速通信標準測試。
一、MP2110A示波器前面板及連接原理圖

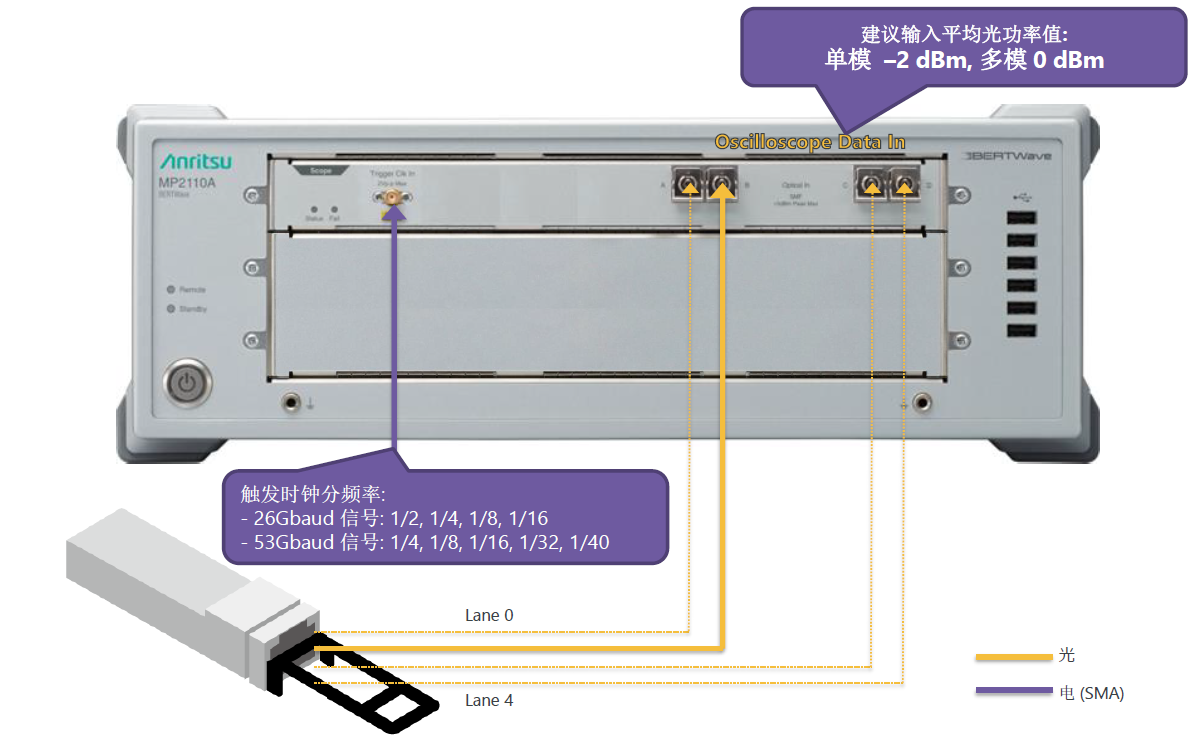

連線原理圖1/3: 使用外部觸發

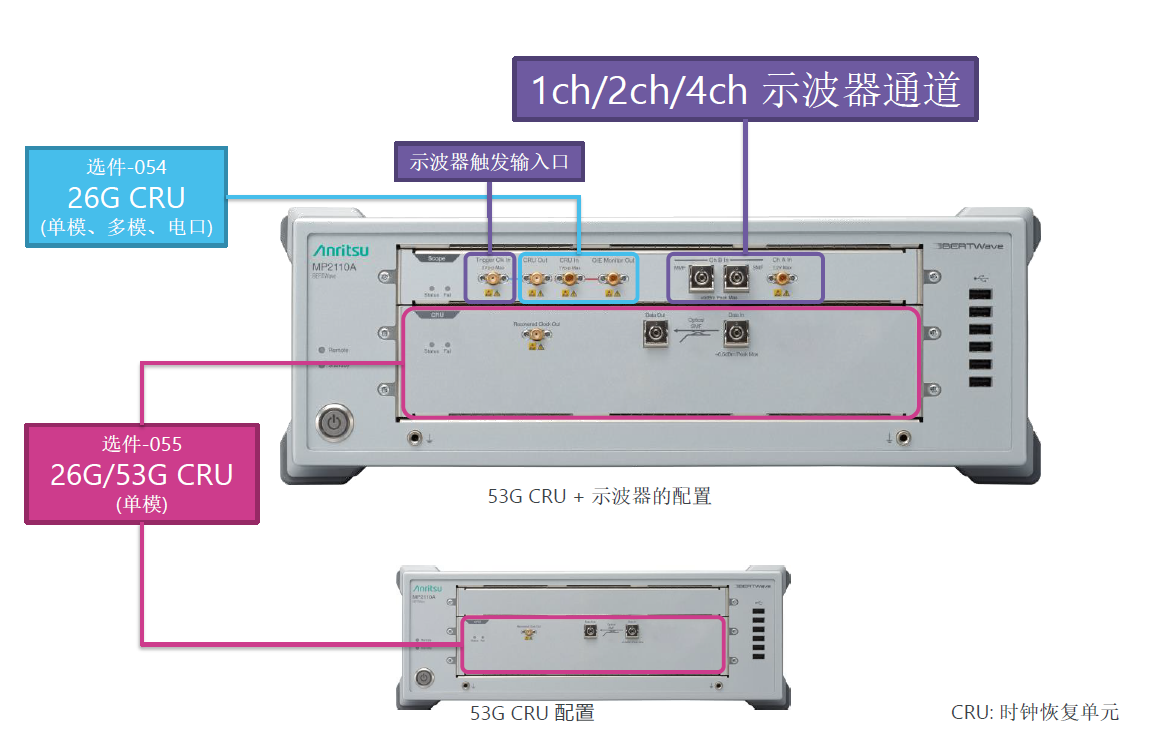

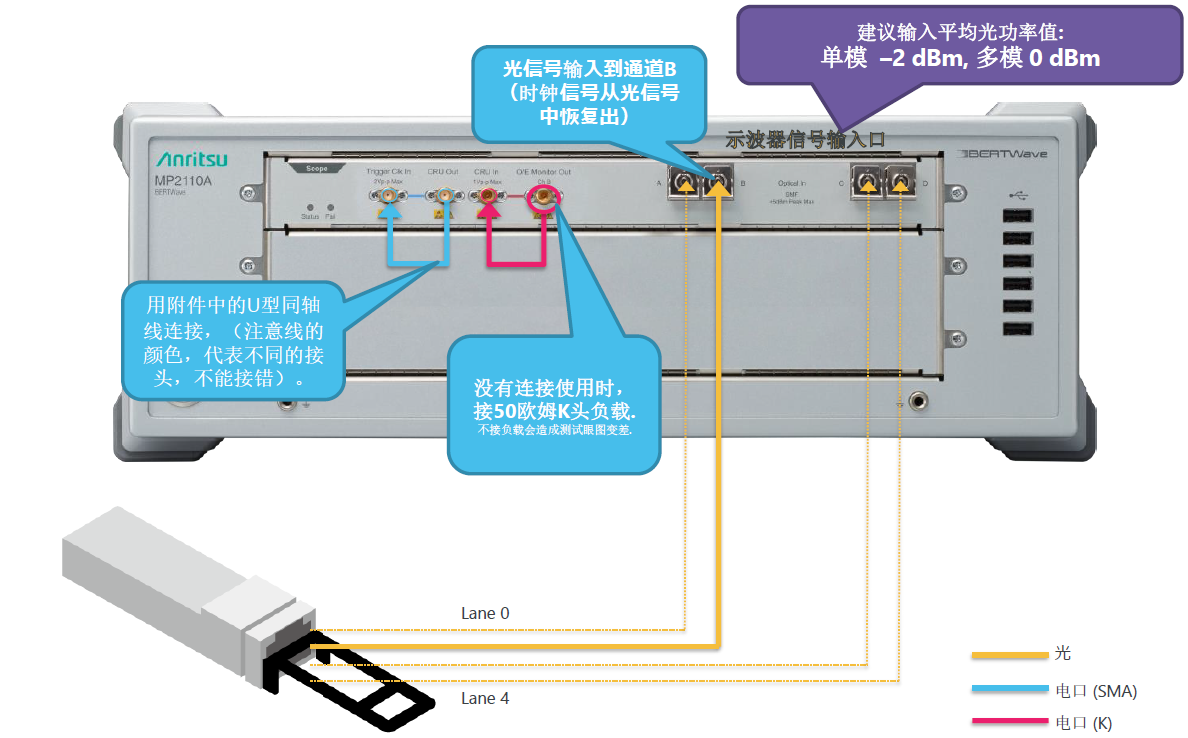

連線原理圖2/3: 使用 選件-054 26G CRU
連接原理電路圖3/3: 使用 選件-055 26G/53G CRU
二、MP2110A設置初始化操作、CRU 操作流程、校準

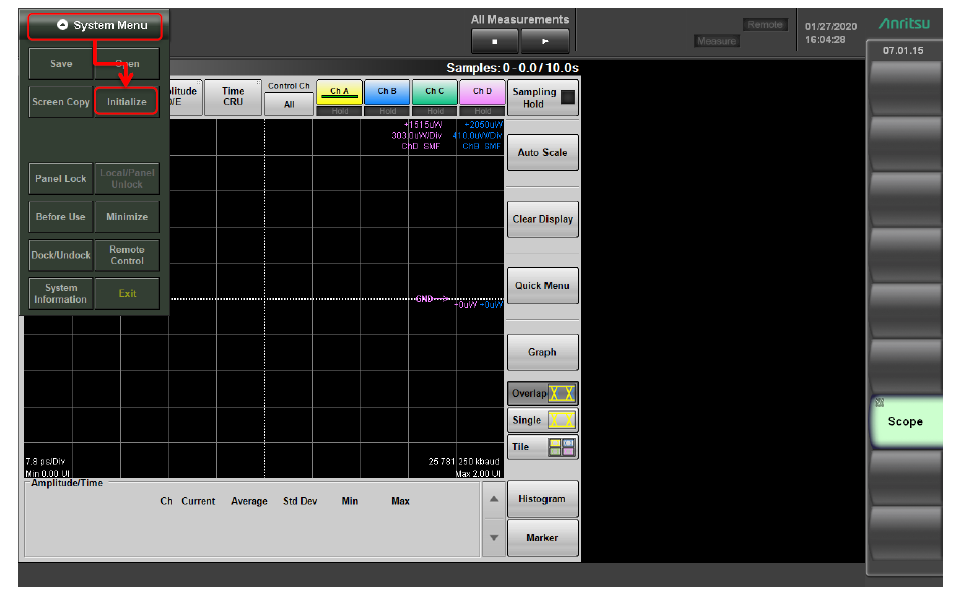

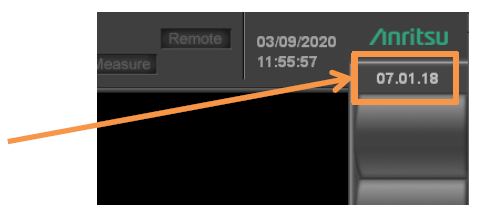

2.1設置初始化操作

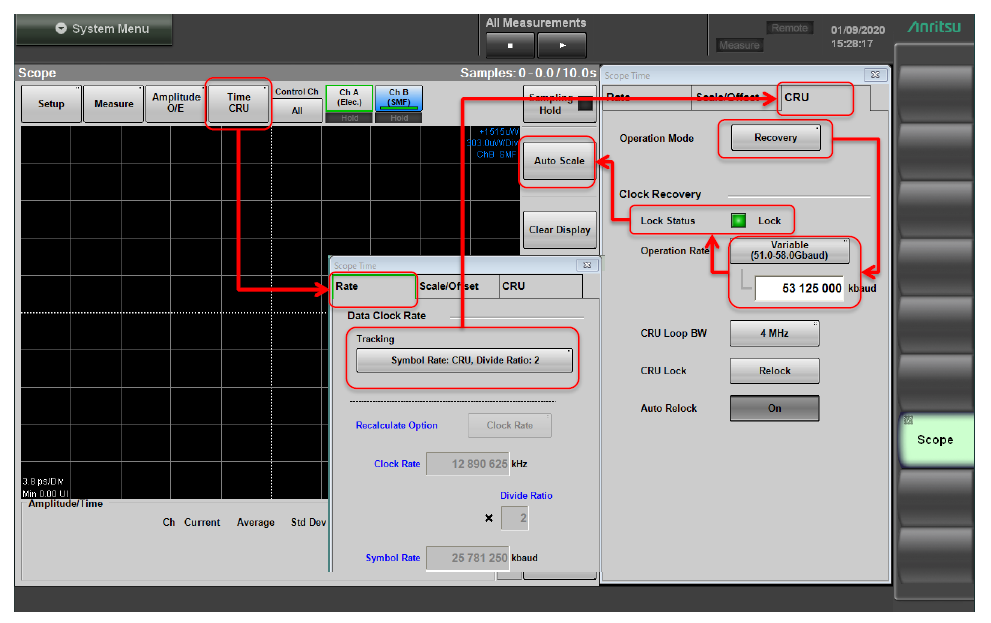

2.2 CRU 操作流程
2.1 選擇速率跟蹤模式: CRU
2.2 選擇操作模式: Recovery
2.3 選擇時鐘恢復速率: 26.5625G or 53.125G
2.4 檢查時鐘恢復鎖定狀態
a

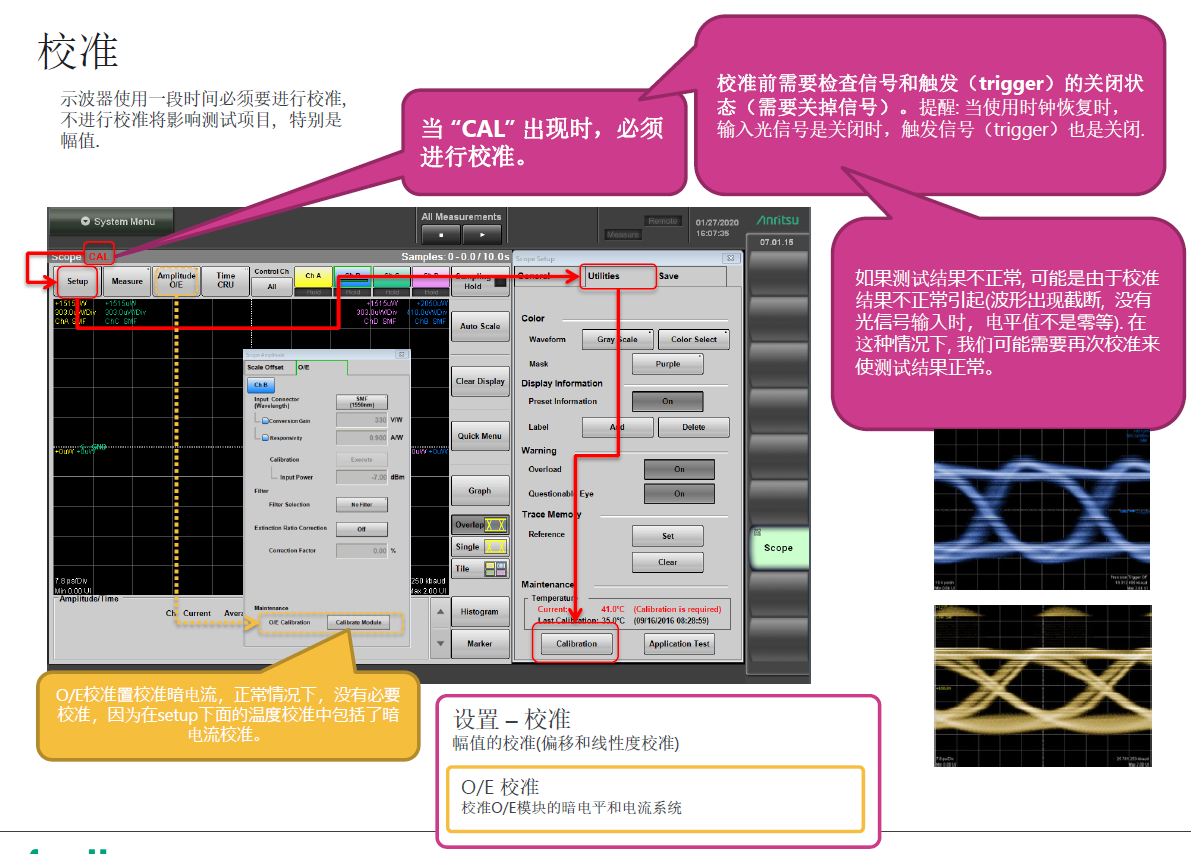

2.3 校準
示波器使用一段時間必須要進行校準, 不進行校準將影響測試項目, 特別是幅值.

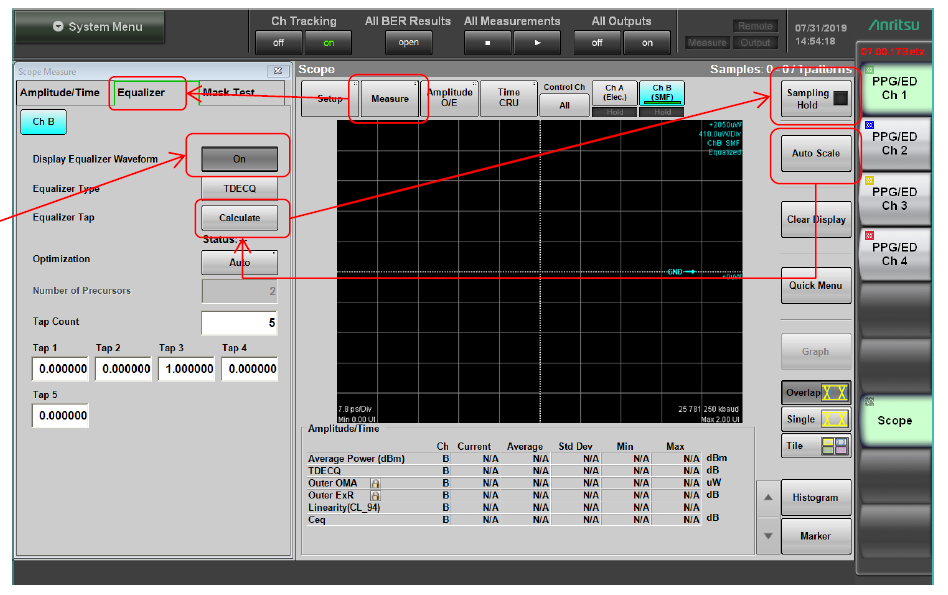

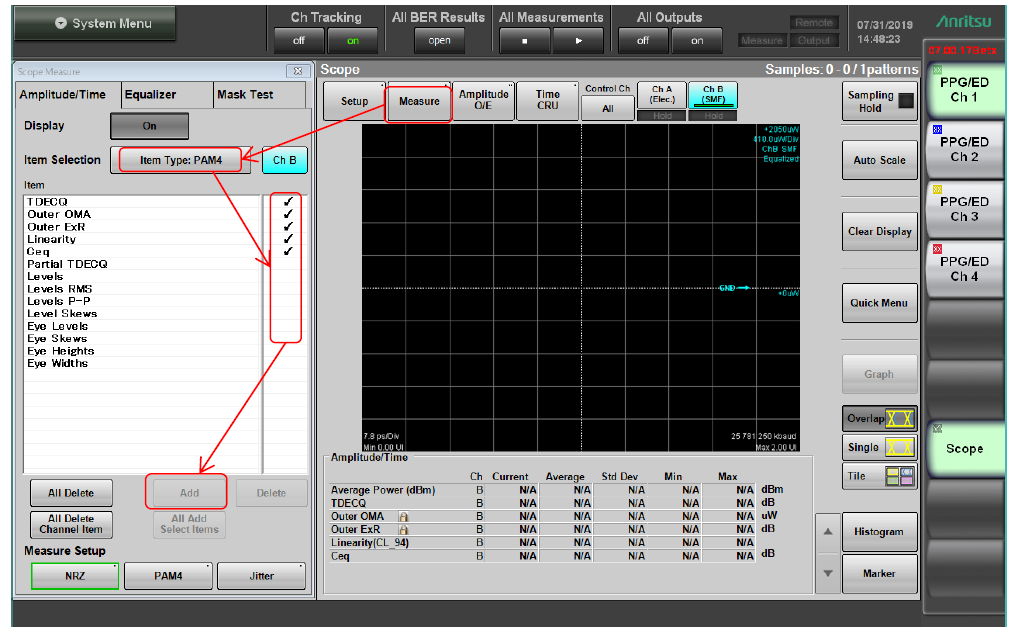

三、TDECQ 測量步驟
使用 MP2110A 進行 TDECQ 測量步驟。在接入PAM4 和 trigger 信號后，依照此操作步驟進行測試，TDECQ 測量步驟參照于 IEEE 802.3cd Final 標準。

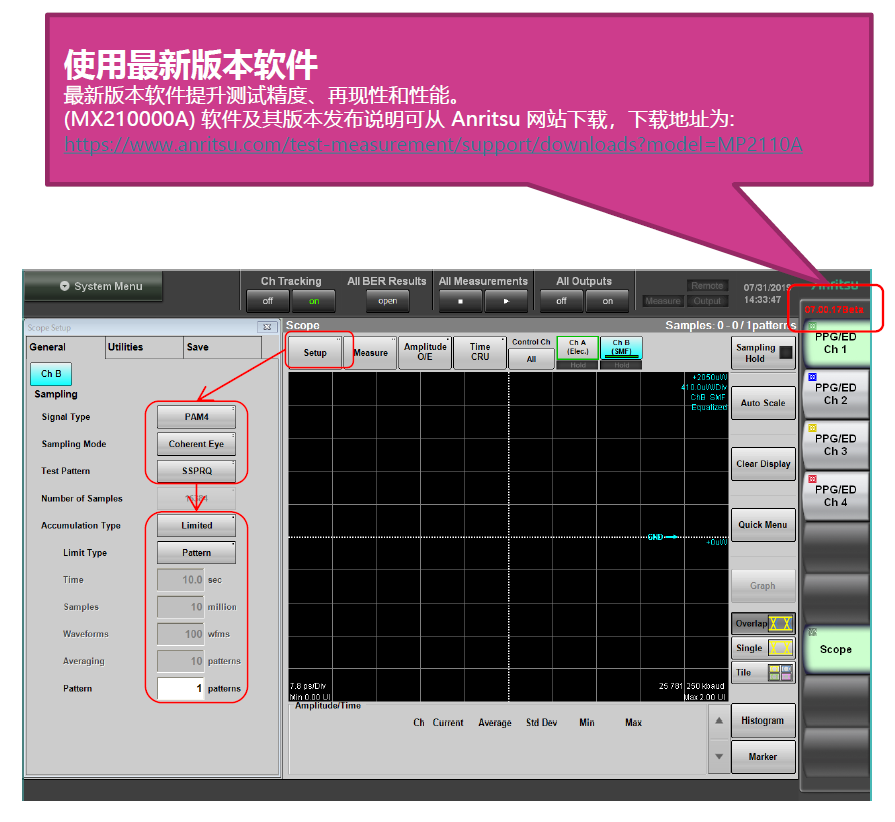

(1)選擇 Setup。設置 Signal Type 為 PAM4。
設置 Sampling Mode 為 Coherent Eye。
從以下選項中設置 Test Pattern (pattern 長度) ：
PRBS7: 127 symbols
PRBS9: 511 symbols
PRBS13: 8191 symbols (建議使用)
PRBS15: 32767 symbols (建議使用)
SSPRQ: 65535 symbols (建議使用)
*Variable 長度不可被選擇用于進行 TDECQ 測試 (使用數字參考濾波器及TDECQ均衡器)
(2)設置 Accumulation Type 為 Limited 并且 設置 Limit Type 為 Pattern (采集 pattern 數目)。

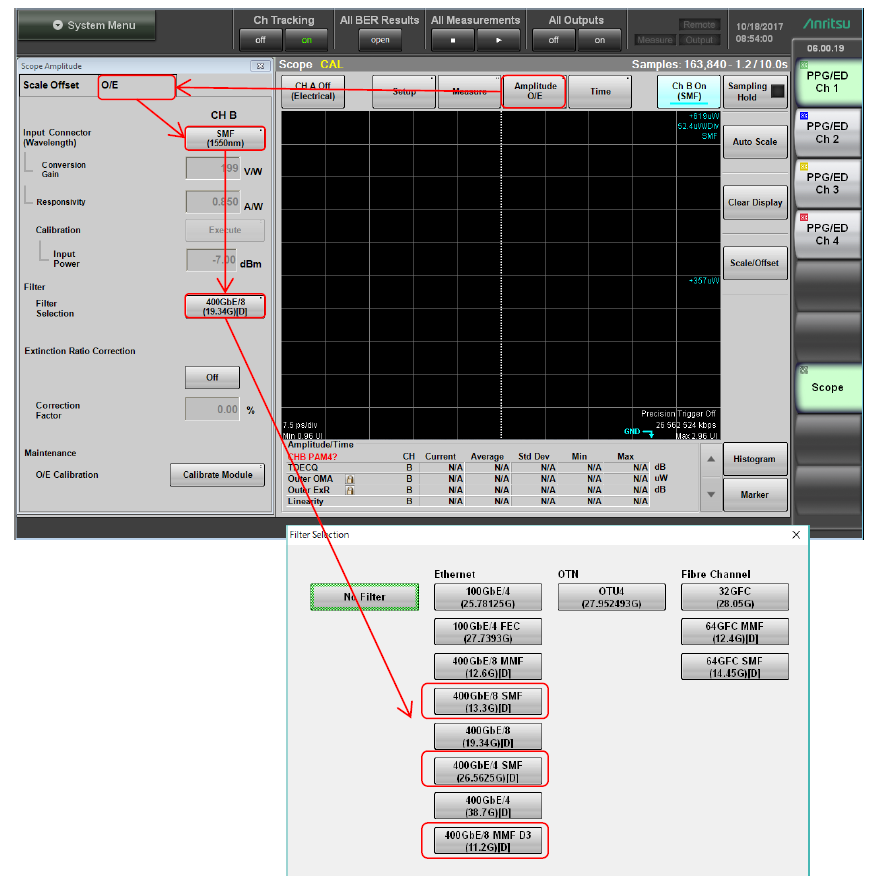

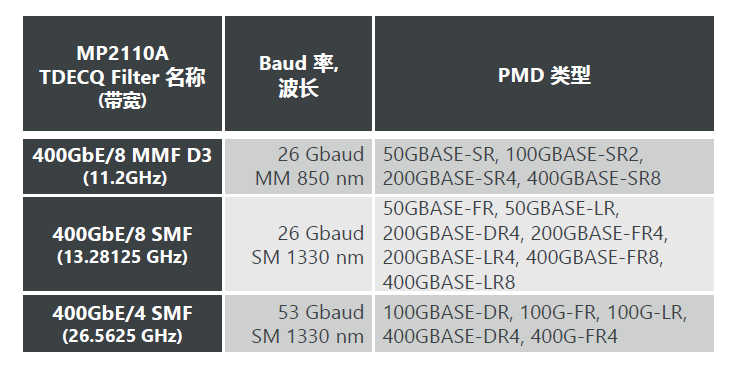

(3)選擇 Amplitude/OE 及 OE 標簽。設置 Input Connector (Wavelength) 并依照下表選擇 Filter。*濾波器名稱中包含[D] 的為數字濾波器。數字濾波器僅在設置為 Coherent Eye 和 Pattern 時方可被選擇。
設置參考濾波器方式。
*濾波器名稱中包含[D] 的為數字濾波器。數字濾波器僅在設置為 Coherent Eye 和 Pattern 時方可被選擇。

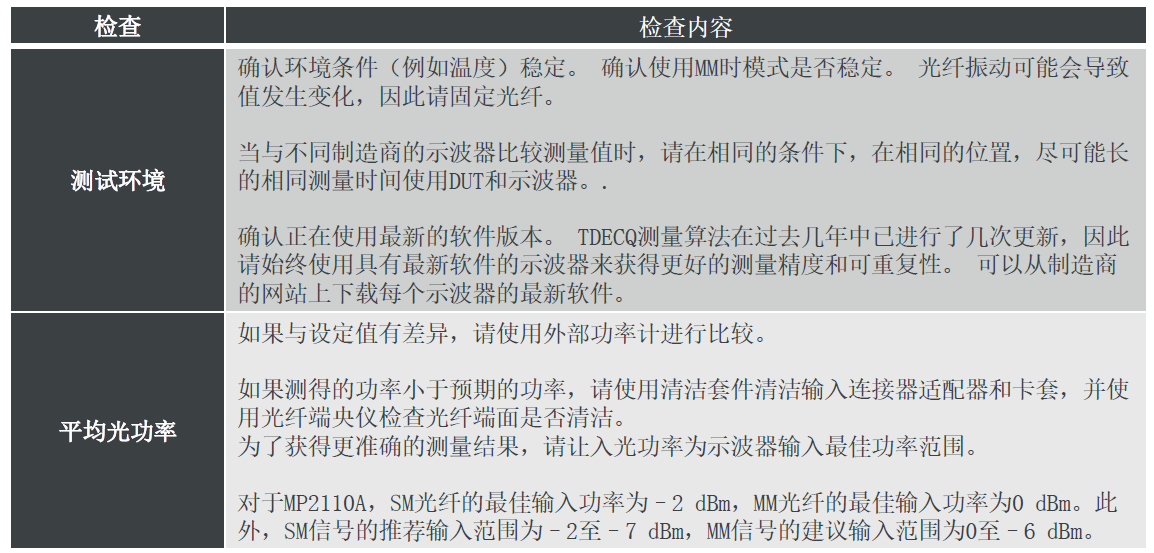

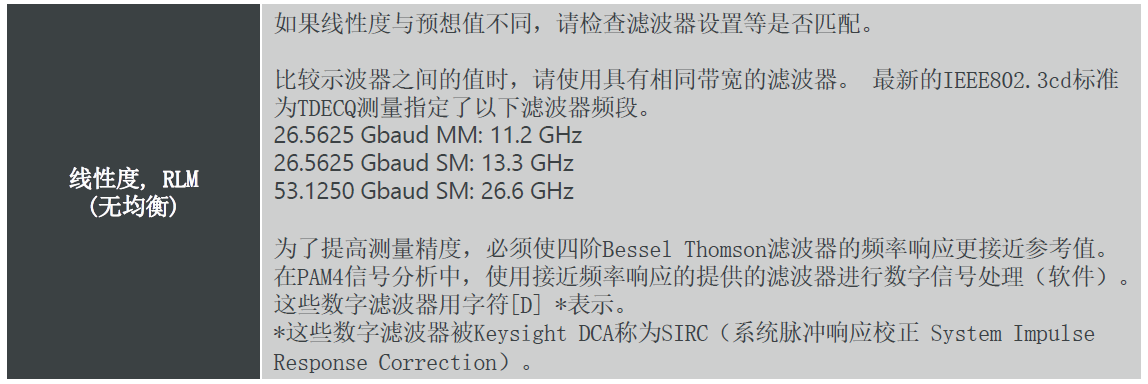

五、測試問題排查
如果PAM4眼圖和TDECQ測量值顯示不正確，請參閱以下內容。
1.檢查以下Setup設置，然后重新設置.
Signal Type: PAM4
Sampling Mode: Coherent Eye
Test Pattern: *Variable 測試TDECQ時無法選擇Pattern長度。

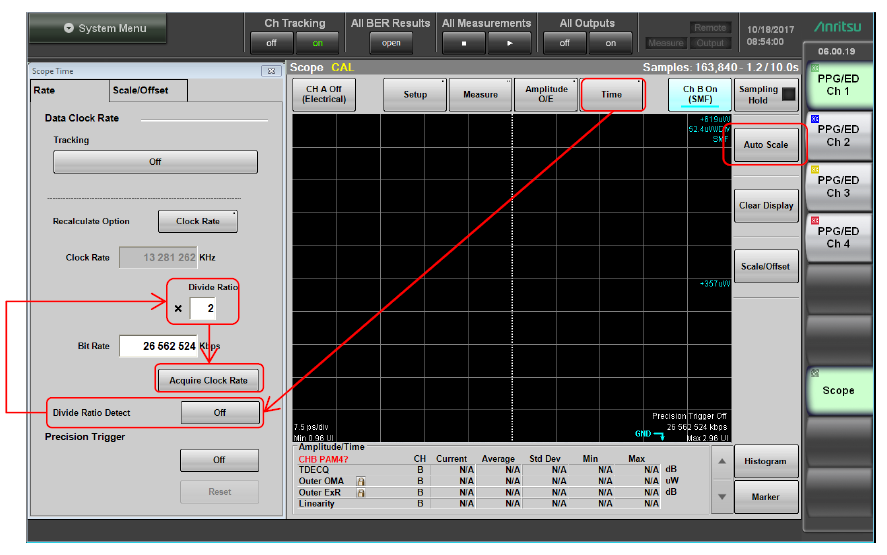

2.檢查Trigger時鐘 Divide Ratio: - 26Gbaud Signal: 1/2, 1/4, 1/8, 1/16 - 53Gbaud Signal: 1/4, 1/8, 1/16, 1/32, 1/40 (當選擇Coherent Eye 模式Pulse 模式.)

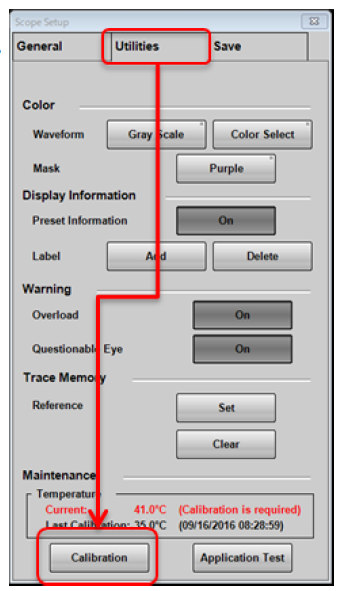

3.再逐次點擊 Setup - Utilities - Calibration. 當進行校準時,關閉數據和Trigger輸入. 請參考文檔里“校準” 部分.
4.檢查輸入光信號的平均光功率。SMF: –2 dBm MMF: 0 dBm

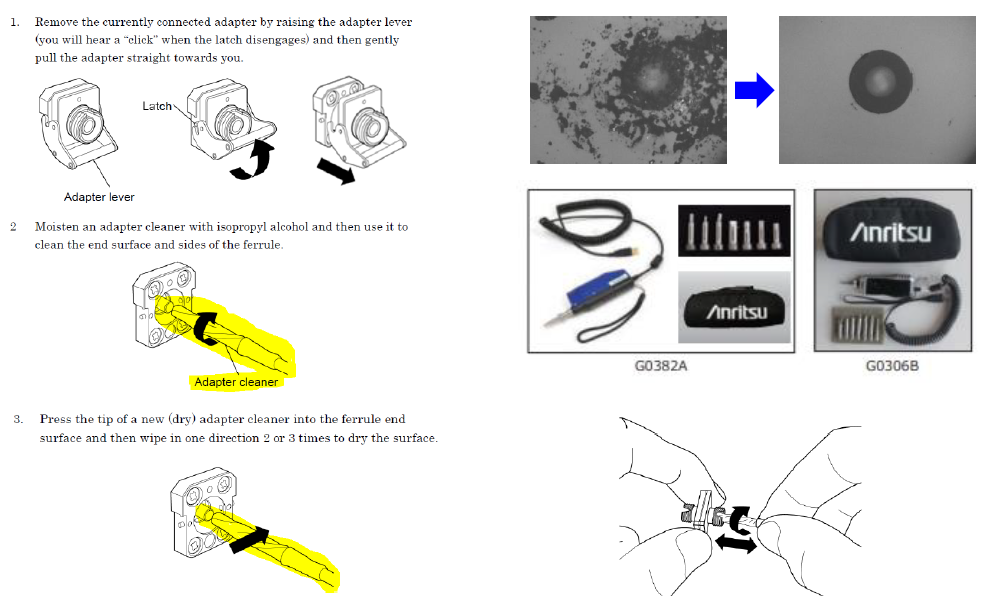

5.使用光纖端面儀檢查光纖和光纖連接器/適配器的清潔度

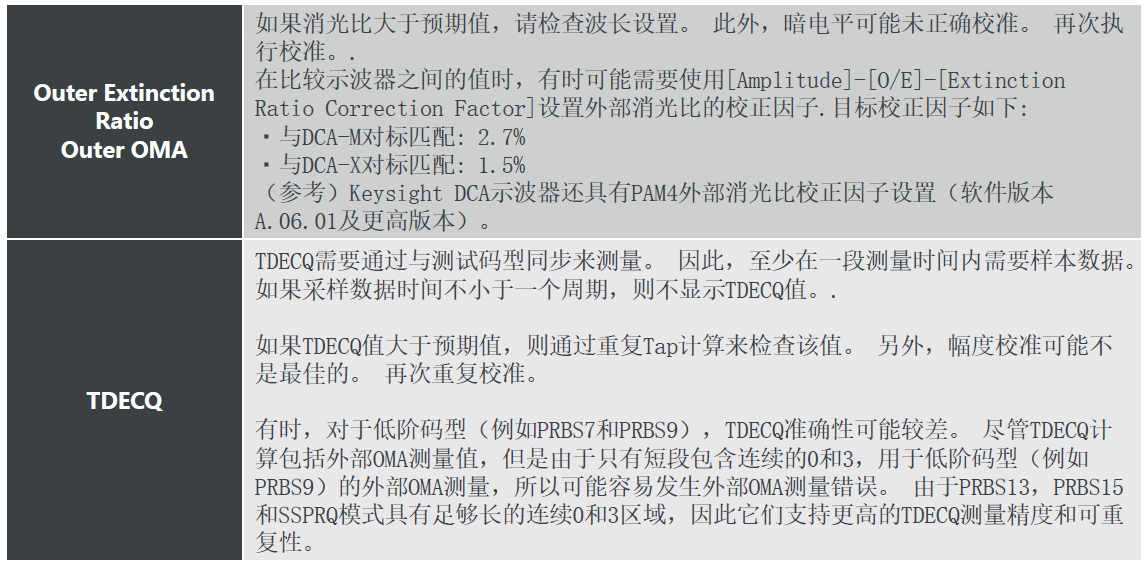

檢查測量值
關注公眾號，回復“MP2110A”即可獲取PPT源文件
