光譜分析儀進行一些常規參數測量的方法有哪些？
光譜分析儀在光纖通信產品中的應用，以AQ6370光譜分析儀為例，詳細說明了使用光譜分析儀進行一些常規參數測量的方法。這些參數包括光譜的帶寬、邊模抑制比、增益、噪聲系數和系統OSNR等。文章中還提到了光譜分析儀的一些基本功能，如屏幕顯示測量條件、標記值和其他數據，以及如何通過不同菜單進行特定參數的測量。本文強調了熟練使用光譜分析儀的重要性，并鼓勵分享和交流以促進技術的發展和應用。
光譜分析儀確實是光通信領域尤其是波分復用（WDM）系統測試與維護中的重要工具。這類儀器的設計是為了滿足高精度和高分辨率的需求，以便能夠精確地測量和分析WDM網絡中各通道的性能。以下是一些關于光譜分析儀的關鍵特性：
動態范圍：高動態范圍允許光譜分析儀檢測從強信號到非常微弱信號的變化，這對于監測WDM系統中的各種信號強度是必要的。
靈敏度：高靈敏度意味著即使是非常低功率的信號也能被檢測到，這對于監控遠距離傳輸后信號的衰減情況非常重要。
分辨率帶寬：小的分辨率帶寬有助于區分相鄰的波長通道，這對于密集波分復用（DWDM）系統尤為重要，因?yàn)檫@些系統的通道間隔可能非常小。
測量波長范圍：廣泛的測量范圍覆蓋了從可見光到近紅外光的多個波段，這使得光譜分析儀能夠適應多種應用場合。
精度：雖然光譜分析儀的波長精度通常足夠用于大多數測試需求，但在需要極高精度的情況下，多波長計（例如，基于法布里-珀羅干涉儀的設備）可能會提供更準確的結果。
集成軟件：現代光譜分析儀通常配備有專門的WDM分析軟件，可以自動識別和分析各波長通道的中心頻率、功率和OSNR，簡化了數據分析過程。

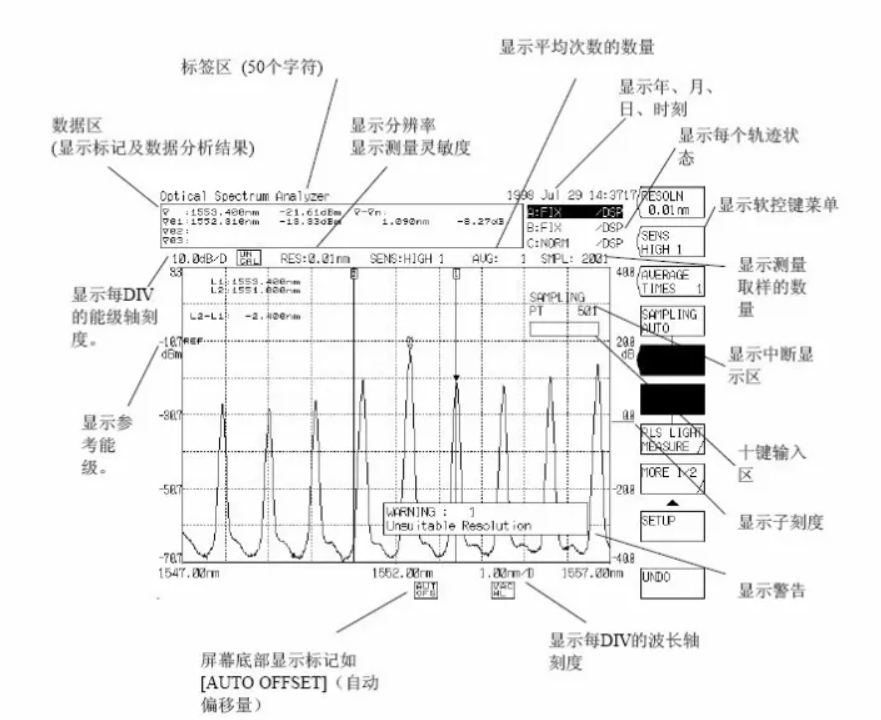

光譜分析儀的屏幕顯示測量條件、標記值、其它數據以及測量波形。屏幕各部分的名稱顯示如下：
光譜譜寬的測量
光譜寬度（或稱為譜寬）是一個重要的參數，尤其是在激光光源如激光二極管（LD）和發光二極管（LED）的性能評估中。譜寬定義了光譜能量分布的寬度，對于激光器來說，它反映了其單色性的程度。譜寬越窄，激光器的單色性越好。
選擇光譜分析儀的分辨率
在測量光譜寬度時，光譜分析儀的分辨率設置至關重要。分辨率的選擇應該遵循以下原則：
分辨率應小于被測信號譜寬的1/10，這是一個理想的情況，確保測量的準確性。但實際操作中，至少要求分辨率小于被測信號譜寬的1/5，以保證測量結果的可靠性。
分辨率帶寬的設置：在實際測量中，為了獲得盡可能準確的數據，通常會將分辨率帶寬設置得非常小，比如0.1nm以下，這對于高分辨率的要求尤其重要。
如何設置分辨率帶寬
在光譜分析儀的SETUP菜單中，分辨率帶寬（RES）通常是第一項可設置的參數?？梢灾苯虞斎胨璧姆直媛蕩捴颠M(jìn)行設定。
如下圖所示（圖中只為區別光譜形狀的不同）

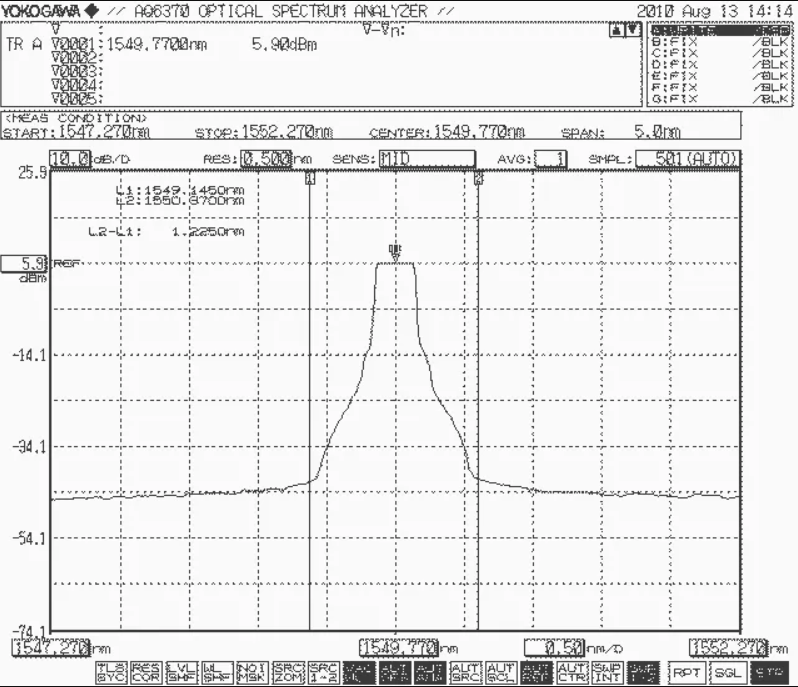

分辨率帶寬RES=0.5nm

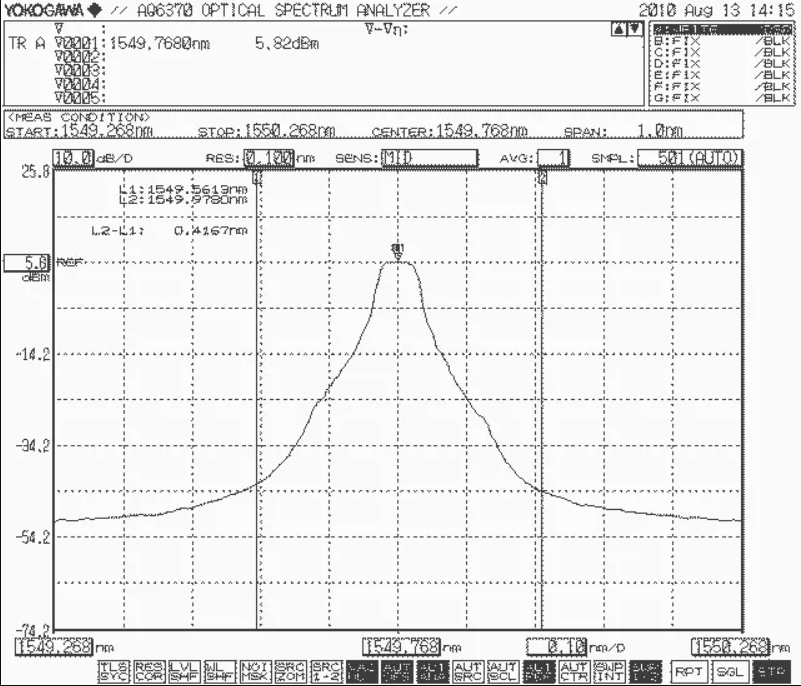

分辨率帶寬RES=0.1nm

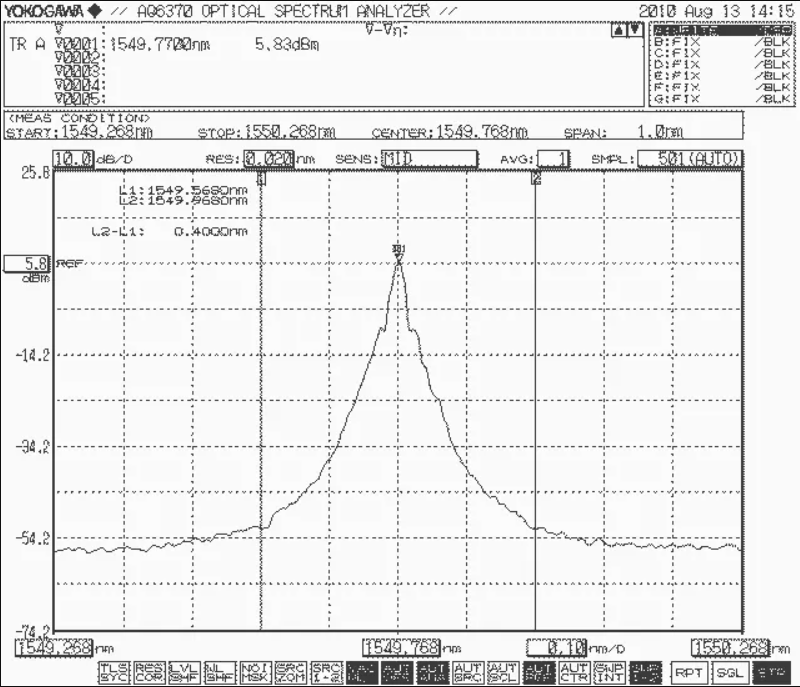

分辨率帶寬RES=0.02nm
邊模抑制比的測量

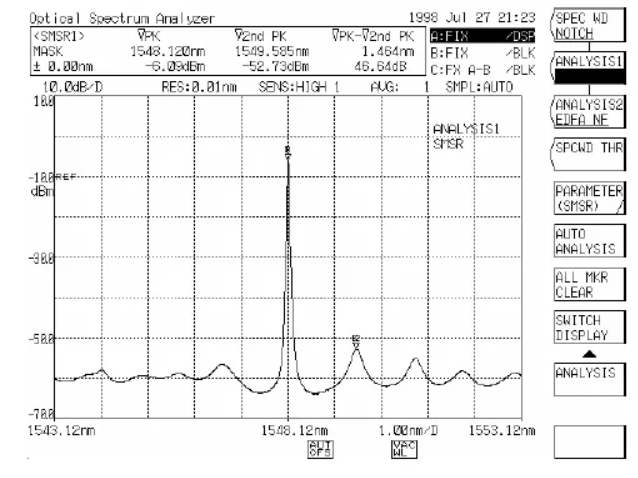

邊模抑制比（Side-Mode SuppressionRatio，縮寫為SMSR），SMSR表示峰值能級與橫模能級之間的能級差值。需要配合使用MARKER菜單和ANALYSIS菜單中相應的鍵。用MARKER菜單對主波峰值和最高的副波峰進行標識，讀取兩者的峰值功率值。邊模抑制比為最高峰與次高峰之間的能級差?？梢酝ㄟ^ANALYSIS菜單中相應的子選項計算得到最后的值。
