90GHz 超寬頻帶 + 100fs 超低抖動，賦能光 / 電 / 鏈路全場景精準測量?

主要特性：

KEYSIGHT 86100D DCA-X 作為是德科技 Infiniium 系列旗艦級示波器主機，憑借超寬頻帶覆蓋、超低噪聲抖動、高度模塊化設計三大核心優勢，成為 50Mb/s 至 80Gb/s + 高速數字設計的核心測試工具。其支持光 / 電 / 鏈路多場景測量，集成智能操作界面與自動化測試能力，既能滿足研發階段的精準信號分析需求，又能提升量產階段的測試效率，為企業提供全生命周期的測試價值保障。

KEYSIGHT 是德 86100D DCA-X 寬帶寬示波器主機 - 高速信號測試旗艦級解決方案

獲取報價

90GHz 超寬頻帶 + 100fs 超低抖動，賦能光 / 電 / 鏈路全場景精準測量?

概述

產品比較

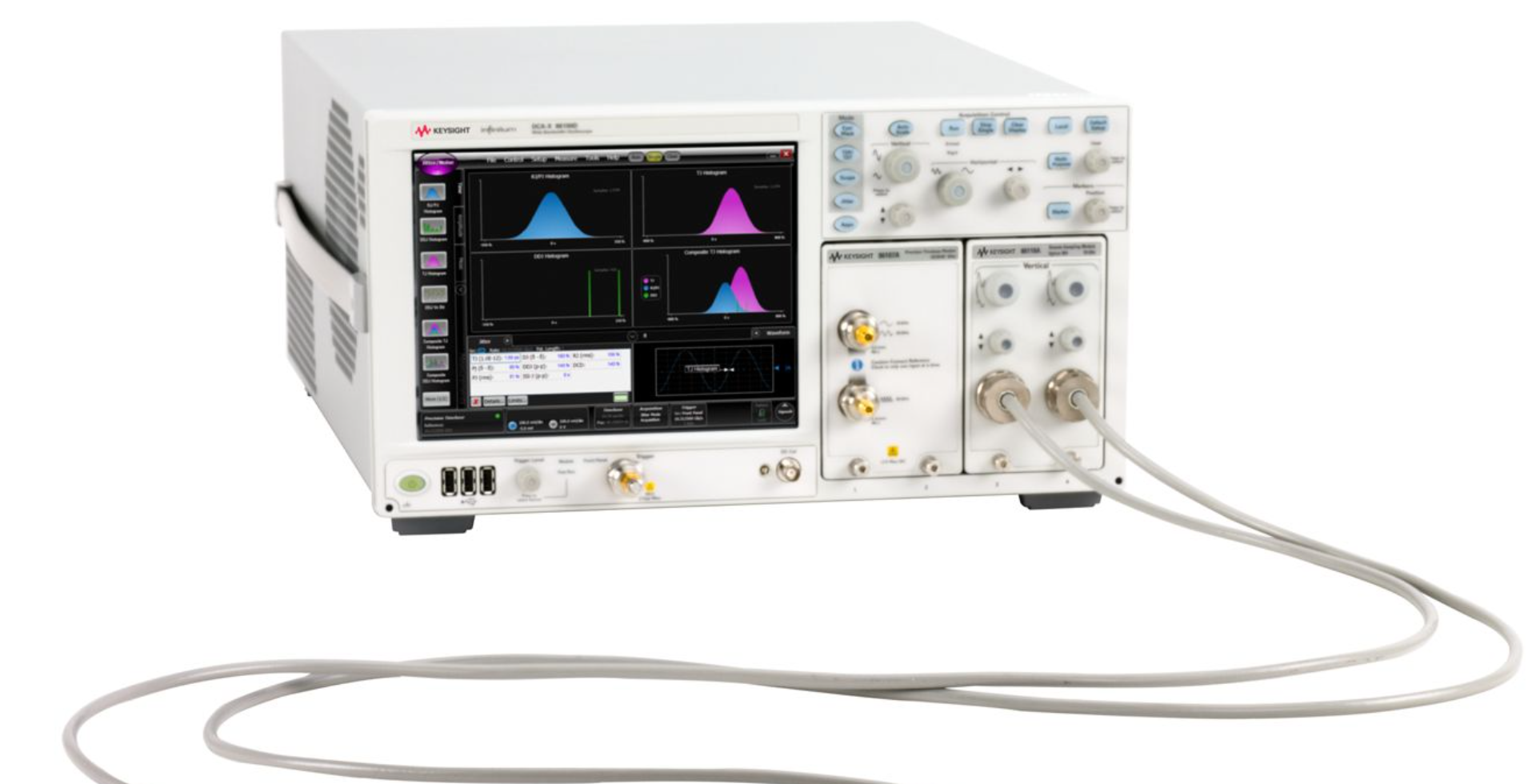

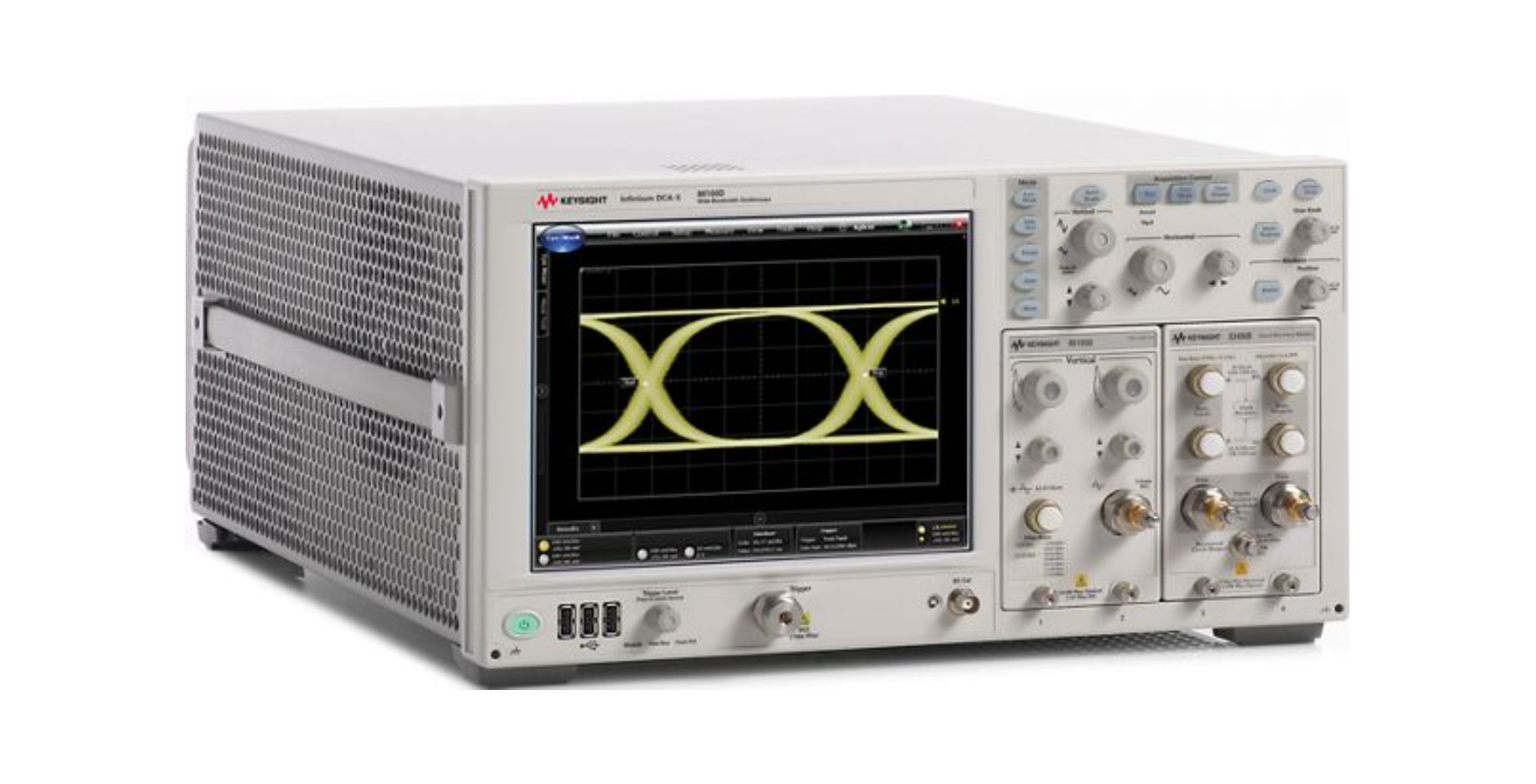

KEYSIGHT 86100D DCA-X 寬帶寬示波器主機

作為是德科技（Keysight）Infiniium 系列的旗艦級測試平臺，86100D DCA-X 寬帶寬示波器主機以超寬頻帶覆蓋、超低噪聲抖動與高度模塊化設計為核心優勢，為 50 Mb/s 至超過 80 Gb/s 的高速數字設計提供精準測量解決方案。無論是光學收發器量產驗證、ASIC/FPGA 芯片表征，還是高速串行總線分析，該主機都能憑借卓越的測量 fidelity 揭示設計的真實性能，助力工程師突破高速信號測試瓶頸。

一、核心性能：重新定義高速測量標準

86100D DCA-X 以硬件性能為基石，實現從信號捕獲到數據解析的全鏈路精準管控，其核心指標達到行業領先水平：

超寬頻帶與多通道并行能力：主機帶寬可達 90 GHz（部分配置支持超 100 GHz），具備 16 個同步采集通道，可同時捕獲多端口高速信號，滿足高密度并行設計的測試需求。
超低抖動與噪聲基底：100 fs RMS 的超低抖動特性與低至 250 μV 的噪聲水平，有效規避測試設備自身引入的測量誤差，確保對高速信號的抖動、幅度等關鍵參數進行精準表征。
高精度時基與采樣性能：搭載可選精密時基（PTB），最小水平刻度可達 500 fs/div，時間間隔分辨率最高 62.5 fs；配合 14 位 A/D 轉換器與最大 32M 樣本的記錄長度，可細膩還原高速信號的波形細節。

二、全能測試：覆蓋光 / 電 / 鏈路全場景

通過模塊化擴展與軟件功能集成，86100D DCA-X 可靈活適配光學、電氣及鏈路特性測試需求，實現 "一機多能" 的測試價值：

1. 光學測試解決方案

搭配 86105C 等光學模塊，可完成光收發器的設計驗證與量產測試，支持 850 nm、1310 nm、1550 nm 等主流波段校準，提供眼圖分析、參考接收器測試、掩模驗證等核心功能。針對 PAM-4 等高階調制信號，通過 86100D-9FP 軟件選件可實現眼寬、電平幅度、線性度等參數的全面分析，且所有插入模塊均原生支持 PAM-N 測試能力。

2. 電氣測試解決方案

面向 ASIC/FPGA/IC 設計，可實現高速數字信號的波形捕獲、抖動分解與幅度分析。支持 PCI Express、USB 3.0、HDMI 等高速串行總線的合規性測試，內置超過 50 種標準掩模庫與自動裕量分析功能，一鍵生成合規性報告。借助增強抖動分析軟件（200 選件），可深入拆解隨機抖動、周期性抖動等成分，定位抖動根源。

3. 鏈路特性測試解決方案

通過 TDR/TDT 與 S 參數測量功能，精準表征串行總線、電纜及 PCB 的阻抗特性與傳輸性能。集成 InfiniiSim-DCA 軟件選件（SIM 選件），可實現夾具、電纜的去嵌入 / 嵌入處理，消除測試鏈路引入的信號衰減，還原被測件真實性能。

三、智能操作：兼顧專業深度與易用性

86100D DCA-X 以用戶體驗為核心，打造高效便捷的測試工作流：

雙界面靈活切換：標配 10.4 英寸 XGA 觸摸屏，支持 FlexDCA 矢量化新界面與經典 DCA-J 界面一鍵切換，兼顧資深工程師的定制化操作與新手用戶的快速上手需求。
自動化與擴展能力：內置 GPIB 接口（GPI 選件），支持遠程控制與測試自動化集成；提供 MATLAB 軟件包選件（061/062），可實現自定義數據分析與腳本開發，提升測試效率。
投資保護設計：主機支持硬件模塊升級與軟件功能擴展，且與 86100C 等前代機型向后兼容，有效延長設備生命周期，降低測試設備迭代成本。

四、可靠價值：賦能研發與量產全流程

86100D DCA-X 憑借精準的測量能力與高效的測試流程，為企業創造全生命周期的測試價值：

研發階段：通過低噪聲、低抖動的測量性能，幫助工程師精準捕捉設計缺陷，優化信號完整性，縮短研發周期；
量產階段：高通道密度與快速測量算法顯著降低單端口測試成本，自動化掩模測試與報告生成功能提升量產測試吞吐量；
合規保障：滿足 PCI-SIG 等行業組織的合規測試要求，內置經認證的測試模板與流程，確保產品符合全球行業標準。
