核心定位:作為是德科技高速測試解決方案的關鍵組件,N1078A 專為采樣示波器設計,聚焦單模光纖與高速電信號測試場景,為研發、生產及質檢環節提供精準的時鐘恢復支持,解決高速信號測試中時鐘同步難題。
核心優勢:融合精準時鐘恢復、寬場景適配、靈活功能擴展三大核心優勢,既能穩定應對不同速率、不同格式的信號測試,又可根據實際需求擴展信號補償與抖動分析功能,與 Keysight 測試設備無縫協作,保障測試精度。
品牌保障:依托是德科技在測試測量領域多年的技術積累,模塊在穩定性、靈敏度上表現出色,低內在抖動設計減少干擾,USB 便捷控制提升操作效率,符合行業嚴苛測試標準。
寬場景速率適配:支持 125MBd 至 64GBd 連續數據速率,兼容 NRZ 與 PAM4 兩種主流信號格式,無論是常規中低速信號測試,還是超高速信號分析,都能穩定適配,避免頻繁更換測試模塊帶來的效率損耗。

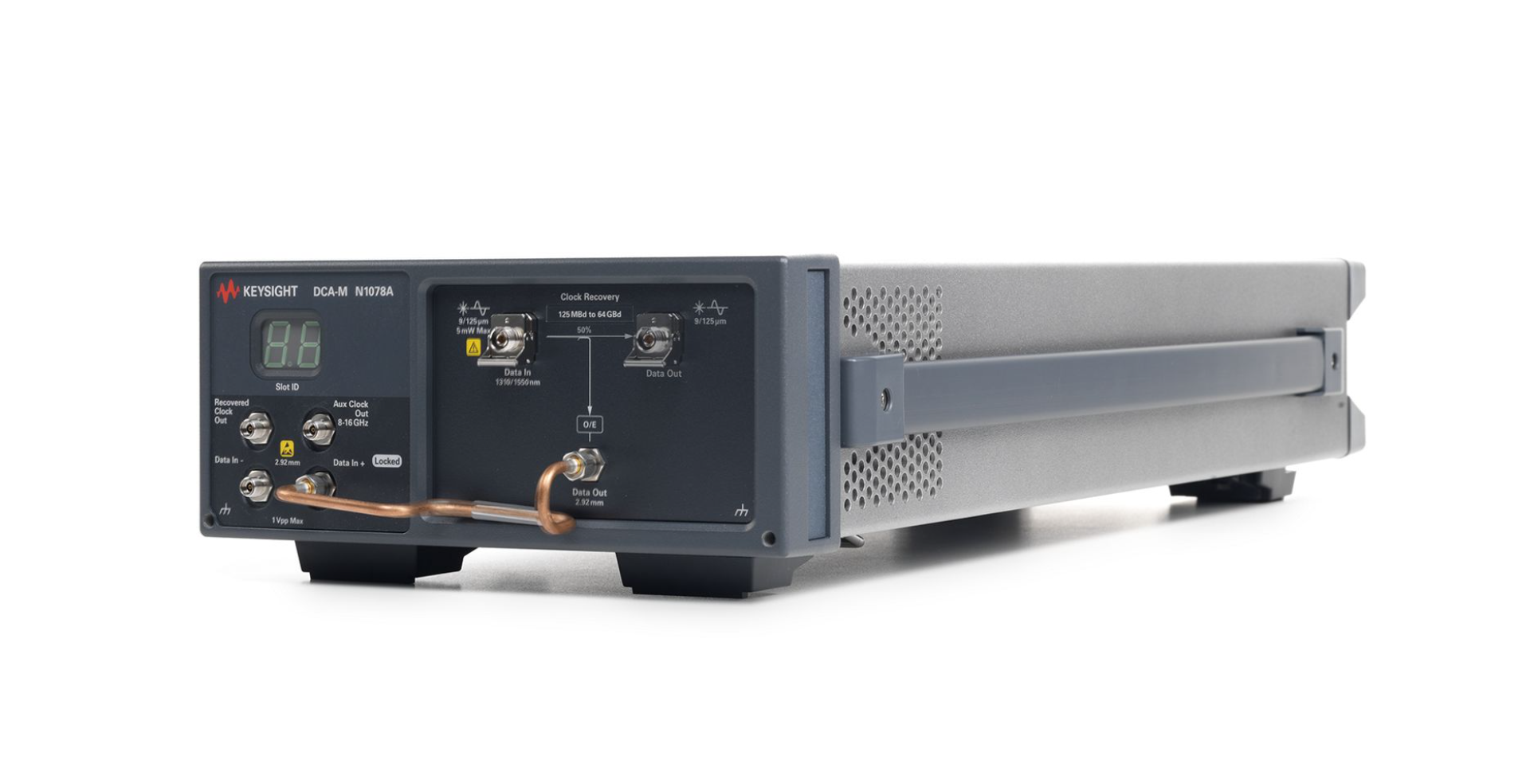

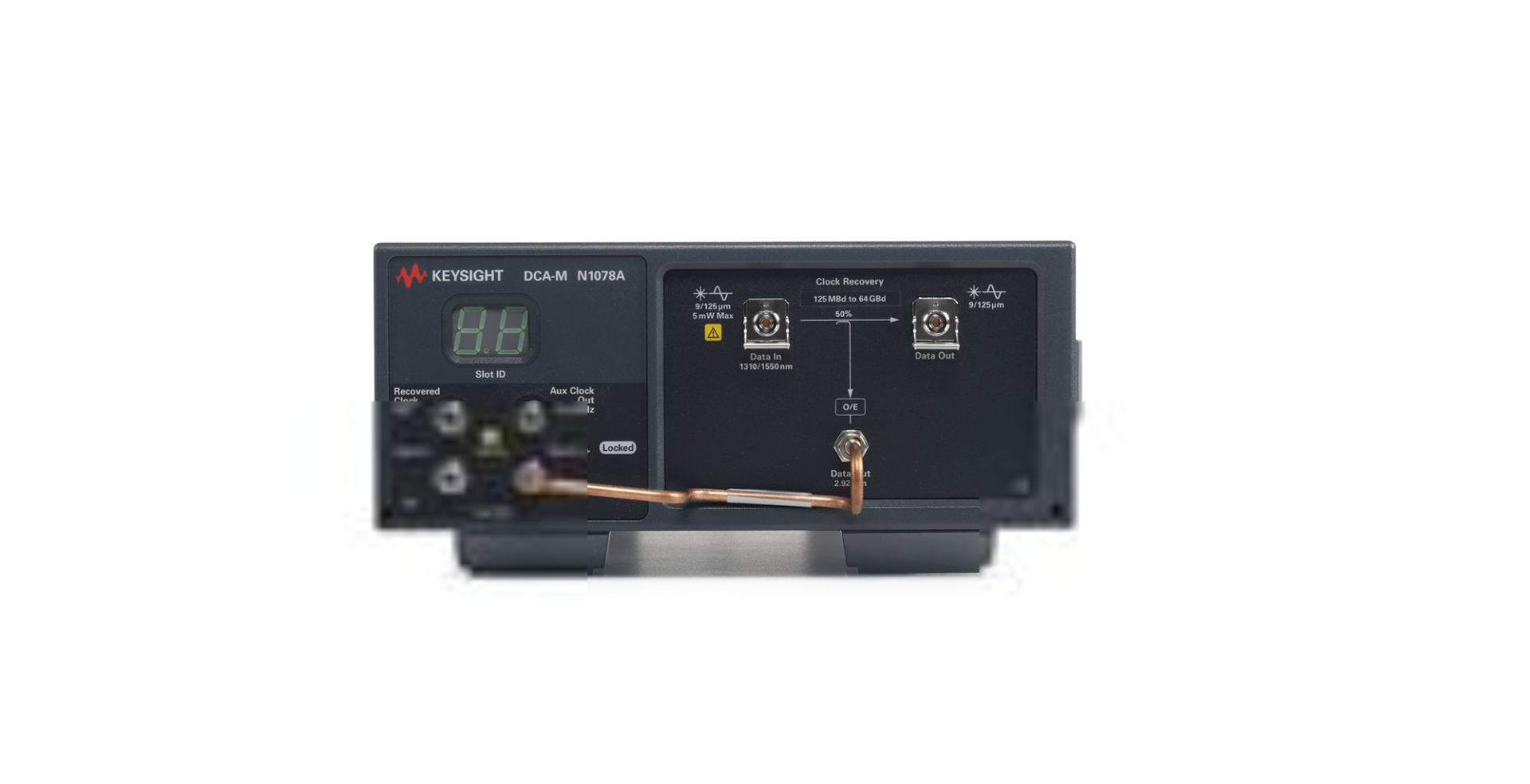

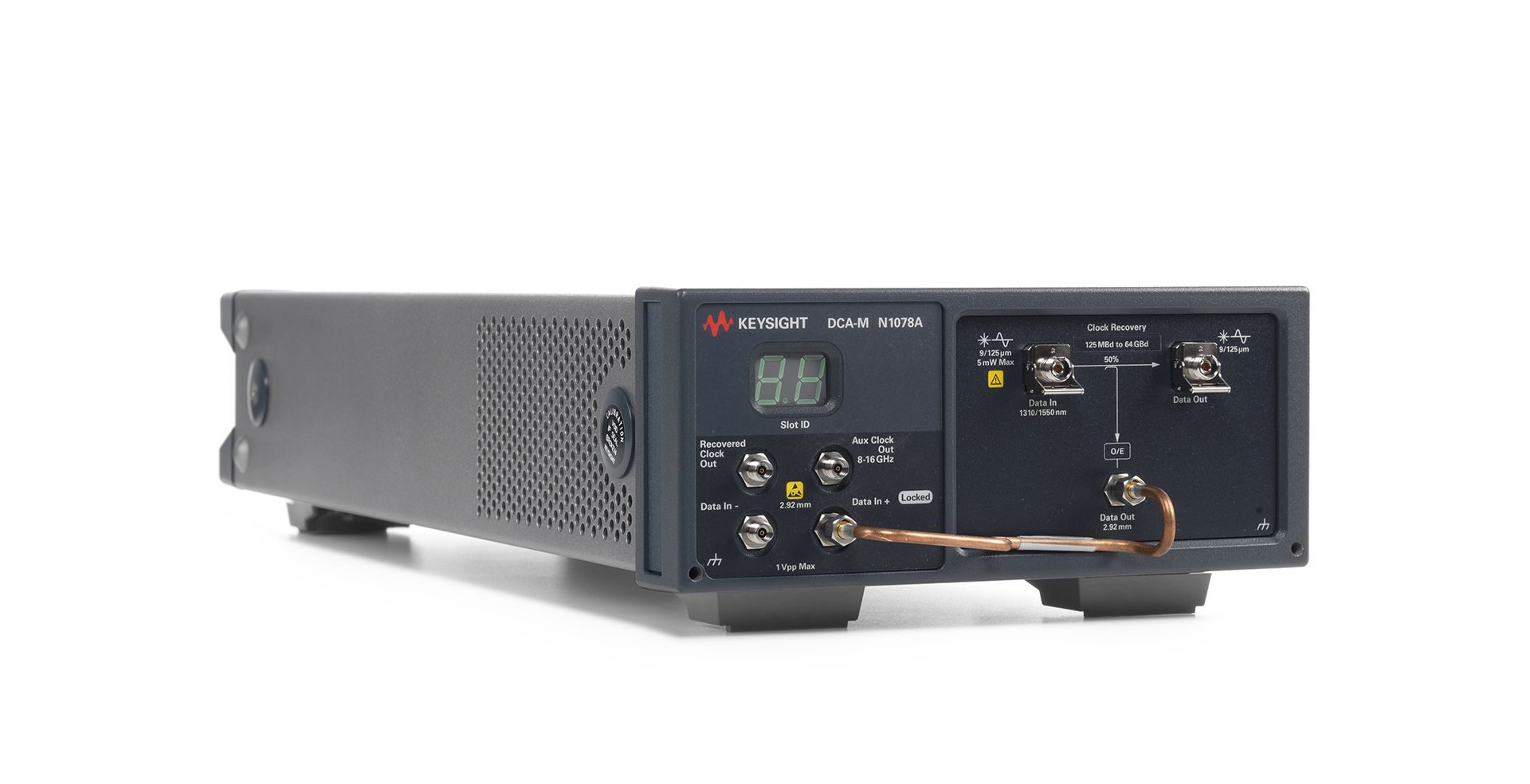

靈活雙輸入適配:光輸入適配 850-1620nm 單模光纖(兼容多模場景),采用 FC/PC 標準連接器,滿足光纖鏈路測試需求;電輸入配備 2.92mm 陰頭連接器,適配專業電信號測試鏈路,兩種輸入方式靈活切換,覆蓋多樣測試環境。
黃金 PLL 精準恢復:搭載 “黃金 PLL”(理想 PLL)時鐘恢復技術,可調環路帶寬高達 20MHz,即便面對信號質量下降、出現 “閉合眼圖” 的情況,也能精準提取信號時鐘,保障采樣示波器捕獲信號的準確性。
寬頻時鐘輸出:輸出時鐘范圍達 50MHz-32GHz,可根據不同速率信號的測試需求,提供匹配的高穩定性基準時鐘,解決高速信號測試中的時鐘同步問題,為信號分析提供可靠時間基準。
按需功能擴展:可選配可變均衡器(EVA),對傳輸過程中衰減的信號進行補償,優化信號質量,適用于長距離傳輸或信號衰減明顯的場景;抖動頻譜分析(JSA)功能可深入解析抖動幅度與分布,幫助工程師定位低頻抖動根源,搭配專用軟件還能實現標準合規測試,滿足復雜測試需求。
基礎型號:KEYSIGHT N1078A 標準版,具備核心的精準時鐘恢復功能,支持光 / 電雙輸入、黃金 PLL 模式及寬頻輸出,能滿足多數常規單模高速信號測試場景的基礎需求。
擴展型號:
N1078A(含 EVA 選件):在標準版基礎上增加可變均衡器功能,針對信號傳輸衰減問題,可通過均衡補償優化信號質量,適用于長距離測試鏈路或信號質量較差的測試場景。
N1078A(含 JSA 選件):集成抖動頻譜分析功能,能詳細解析抖動特性,幫助工程師排查過度抖動的根本原因,適用于對信號穩定性要求高、需深入分析抖動問題的測試場景。
N1078A(含 EVA+JSA 選件):同時具備信號補償與抖動分析功能,功能最全面,搭配 FlexDCA 軟件可執行 PLL 帶寬測量,適用于高端研發、產品認證等對測試精度與功能要求嚴苛的場景。
通信設備測試:在 100/400 Gigabit Ethernet 等高速通信設備研發中,可對單模光纖傳輸?shù)?64GBd PAM4 信號進行時鐘恢復,精準驗證設備的信號傳輸性能,確保通信設備符合行業傳輸標準。
數據中心運維:用于服務器高速接口測試,兼容 PCIe 等協議相關的 NRZ 信號,通過寬頻輸出時鐘同步測試鏈路,保障服務器在高速數據傳輸過程中的穩定性,減少數據傳輸錯誤。
光模塊研發:針對單模光模塊生產測試,850-1620nm 波長適配性覆蓋主流光模塊類型,黃金 PLL 技術確保時鐘提取精度,幫助研發人員優化光模塊性能,提升產品質量。
電子元器件質檢:第三方檢測機構及企業質檢部門可利用其精準性,對高速芯片、射頻模塊等電子元器件的輸出信號進行合規性測試,驗證 NRZ/PAM4 信號的時鐘特性,確保元器件符合質量標準。
測試實驗室搭建:作為多功能測試平臺的核心組件,可與 DCA-X 主機聯動,構建光 / 電一體化高速信號測試系統,適配計算機、通信、電子等多領域的測試需求,為實驗室提供全面的測試支持。
