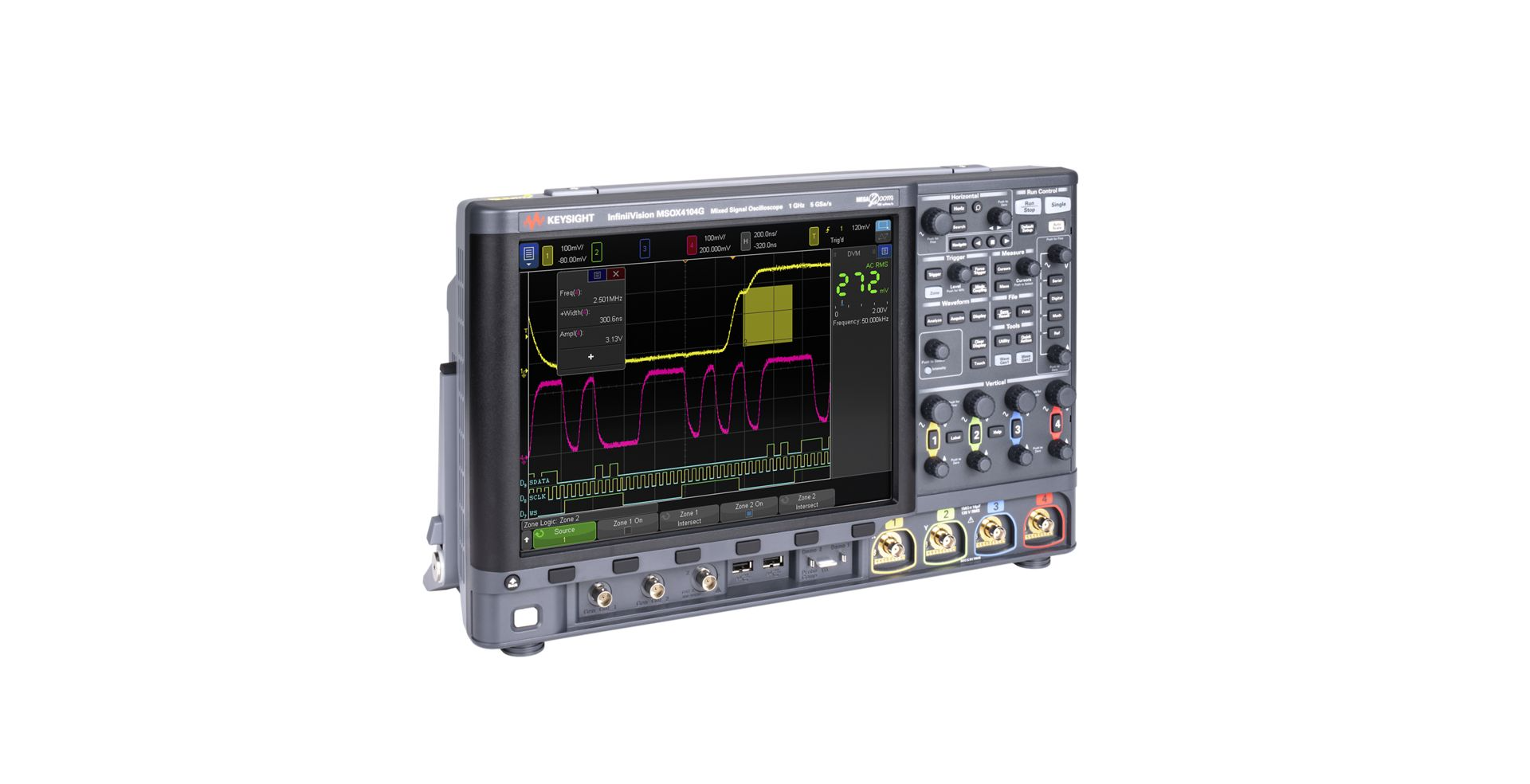

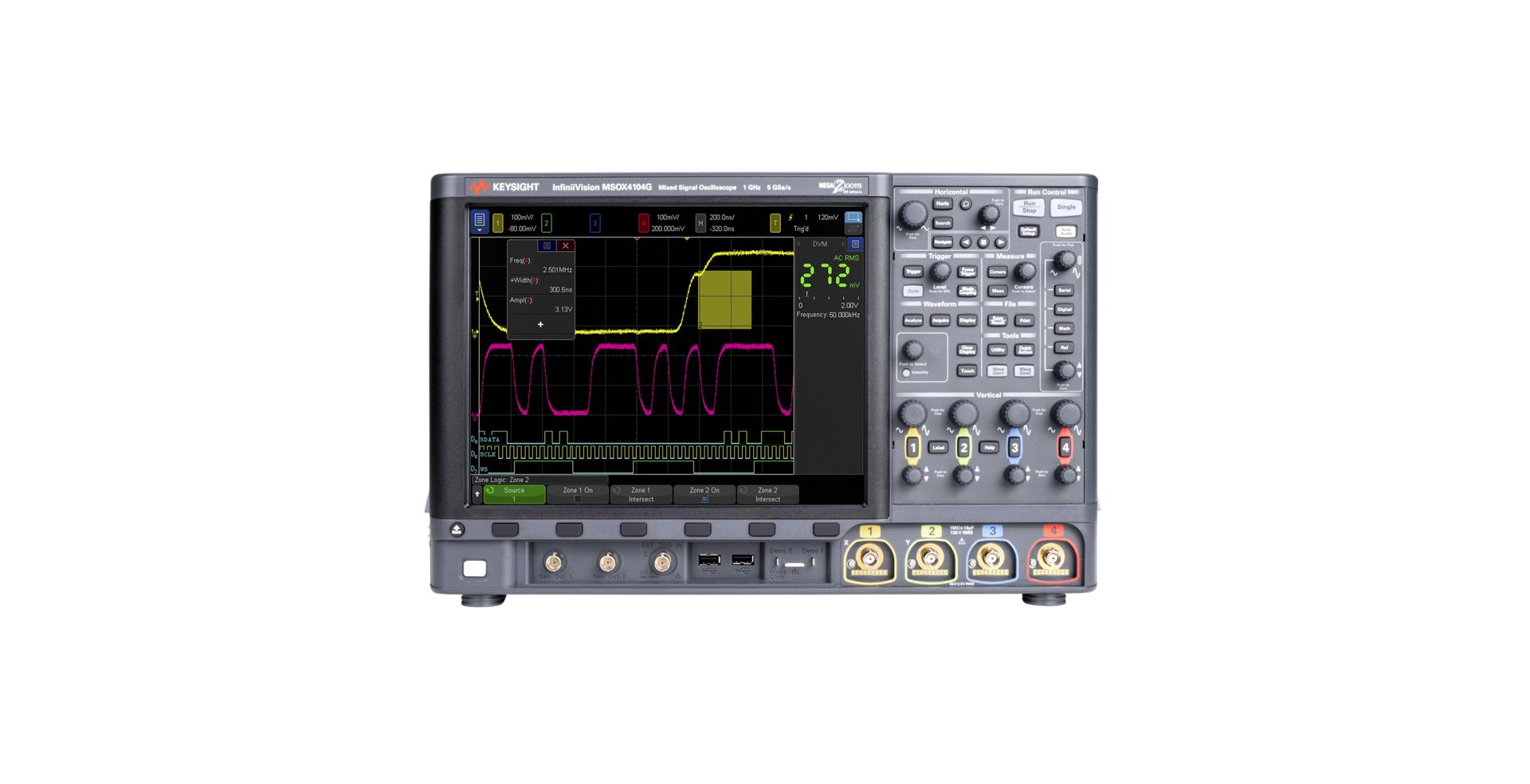

Keysight MSOX4104G 混合信號數字示波器 - 1GHz 帶寬 + 4 模擬通道 + 16 數字通道，高效助力工程調試
Keysight MSOX4104G 混合信號數字示波器 - 1GHz 帶寬 + 4 模擬通道 + 16 數字通道，高效助力工程調試
是德科技（Keysight Technologies）是全球領先的電子測試測量解決方案提供商，傳承自惠普（HP）測試測量業務，擁有數十年技術積淀。公司專注于為通信、半導體、汽車電子、航空航天、工業電子等領域客戶，提供高精度、高可靠性的測試儀器與定制化技術服務。其示波器產品以卓越的信號保真度、豐富的功能配置、便捷的操作體驗及強大的兼容性，在全球范圍內獲得工程師廣泛認可，持續為各行業技術研發與產品驗證提供有力支撐，推動產業技術創新升級。
高效信號捕獲性能：具備 1GHz 帶寬與 5GSa/s 最大采樣率，可快速且精準地捕獲高速信號，避免信號混疊與失真，清晰呈現信號的邊沿、過沖、振鈴等瞬態特征，滿足中高端測試場景對信號捕獲精度與速度的需求。
多通道同步分析能力：支持 4 個模擬通道與 16 個數字通道同步采集與分析，可同時監測模擬信號（如供電電壓、傳感器輸出）與數字信號（如控制指令、總線數據），便于工程師發現兩者間的關聯問題，高效排查混合信號系統故障。
豐富功能集成優勢：集成函數發生器（可按需配置）、頻率響應分析工具，無需額外購置設備，降低測試成本；支持 I2C、SPI、CAN、LIN、UART 等多種主流協議解碼，搭配邊沿、碼型、脈沖寬度、超時等豐富觸發功能，能快速定位信號異常，提升測試效率。
便捷操作與空間優化：采用 12.1 英寸大尺寸電容觸摸屏，支持手勢縮放、拖拽等操作，參數設置與波形調整直觀便捷；機身采用緊湊設計，相比同級別產品體積更小，有效節省實驗室或工作臺空間，提升場地利用率。
高效工程輔助能力：配套 Infiniium Offline 離線分析軟件，工程師可在非測試時段（如辦公室、出差途中）對采集的波形數據進行回放、分析與報告生成，打破測試場景與時間的限制，大幅提升整體工程效率。
技術參數 | 具體指標 |
帶寬 | 1GHz |
模擬通道數量 | 4 個 |
數字通道數量 | 16 個 |
最大實時采樣率 | 5GSa/s |
存儲深度 | 每通道最大 2Mpts（典型值） |
垂直靈敏度范圍 | 2mV/div - 10V/div（1MΩ 阻抗） |
垂直測量精度 | ±3%（典型值，25℃環境下） |
觸發類型 | 邊沿觸發、碼型觸發、脈沖寬度觸發、超時觸發、協議觸發等 |
協議解碼支持 | I2C、SPI、CAN、LIN、UART、I2S 等（可選配擴展） |
集成工具 | 函數發生器（可選，波形類型：正弦波、方波、三角波等）、頻率響應分析工具 |
顯示屏幕 | 12.1 英寸電容觸摸屏，分辨率 1280×800 |
配套軟件 | Infiniium Offline 離線分析軟件 |

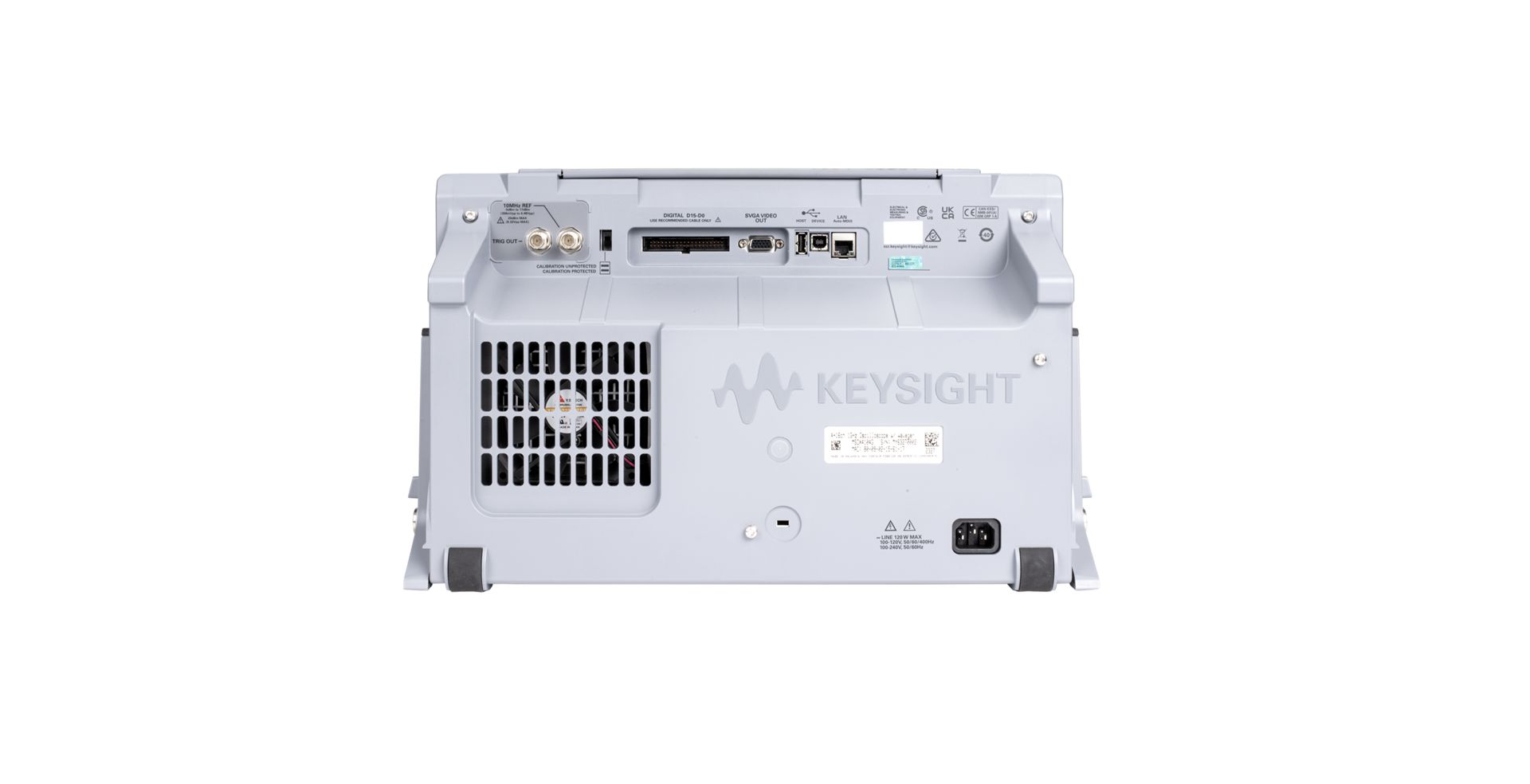

接口配置 | USB 3.0（2 個，用于數據傳輸與外設連接）、LAN（LXI-C，支持遠程控制）、GPIB（可選，用于兼容 legacy 系統）、HDMI 輸出（用于外接顯示） |
機身尺寸（寬 × 高 × 深） | 約 360mm×160mm×340mm |
機身重量 | 約 8kg |
工作環境溫度 | 0℃ - 40℃ |
存儲環境溫度 | -20℃ - 65℃ |
質保期限 | 3 年 |
嵌入式系統開發：在嵌入式芯片、MCU/MPU、物聯網設備開發中，可同步采集模擬供電信號（如 3.3V/5V 電源紋波）與數字控制信號（如 GPIO 引腳電平、SPI 總線數據），通過協議解碼功能解析 I2C/SPI/CAN 等總線通信數據，快速定位硬件電路故障（如虛焊、短路）與軟件邏輯問題（如數據傳輸錯誤、時序偏差），縮短開發周期。
電源完整性分析：針對開關電源、線性電源、電源管理芯片（PMIC）等產品，可精準測量電源輸出紋波、噪聲峰值、電壓調整率等關鍵參數，通過頻率響應分析工具評估電源系統的穩定性，助力工程師優化電源設計，降低電源噪聲對下游電路的干擾，提升產品可靠性。
高速數字電路調試：適用于 DDR 內存、PCIe 接口、以太網（如千兆以太網）等高速數字電路測試，5GSa/s 采樣率與 1GHz 帶寬可清晰捕獲高速信號的時序偏移、信號過沖、串擾等問題，通過豐富觸發功能（如脈沖寬度觸發）定位偶發的信號異常，驗證電路設計是否符合規范，保障高速數據傳輸?shù)姆€(wěn)定性。
汽車電子測試：支持 CAN/LIN 協議解碼，可用于汽車電子控制系統（如發動機 ECU、車身控制器）測試，監測車載網絡信號的傳輸質量，分析信號延遲、丟包等問題，排查傳感器與控制器間的通信故障，確保汽車電子系統在復雜工況下可靠運行。
工業電子研發：在工業 PLC、變頻器、傳感器模塊等工業電子設備研發中，可監測模擬傳感器信號（如溫度、壓力、電流信號）與數字控制信號（如 PWM 驅動信號），通過頻率響應分析工具評估設備的動態性能，驗證設備在工業環境中的抗干擾能力，確保產品滿足工業級可靠性要求。
