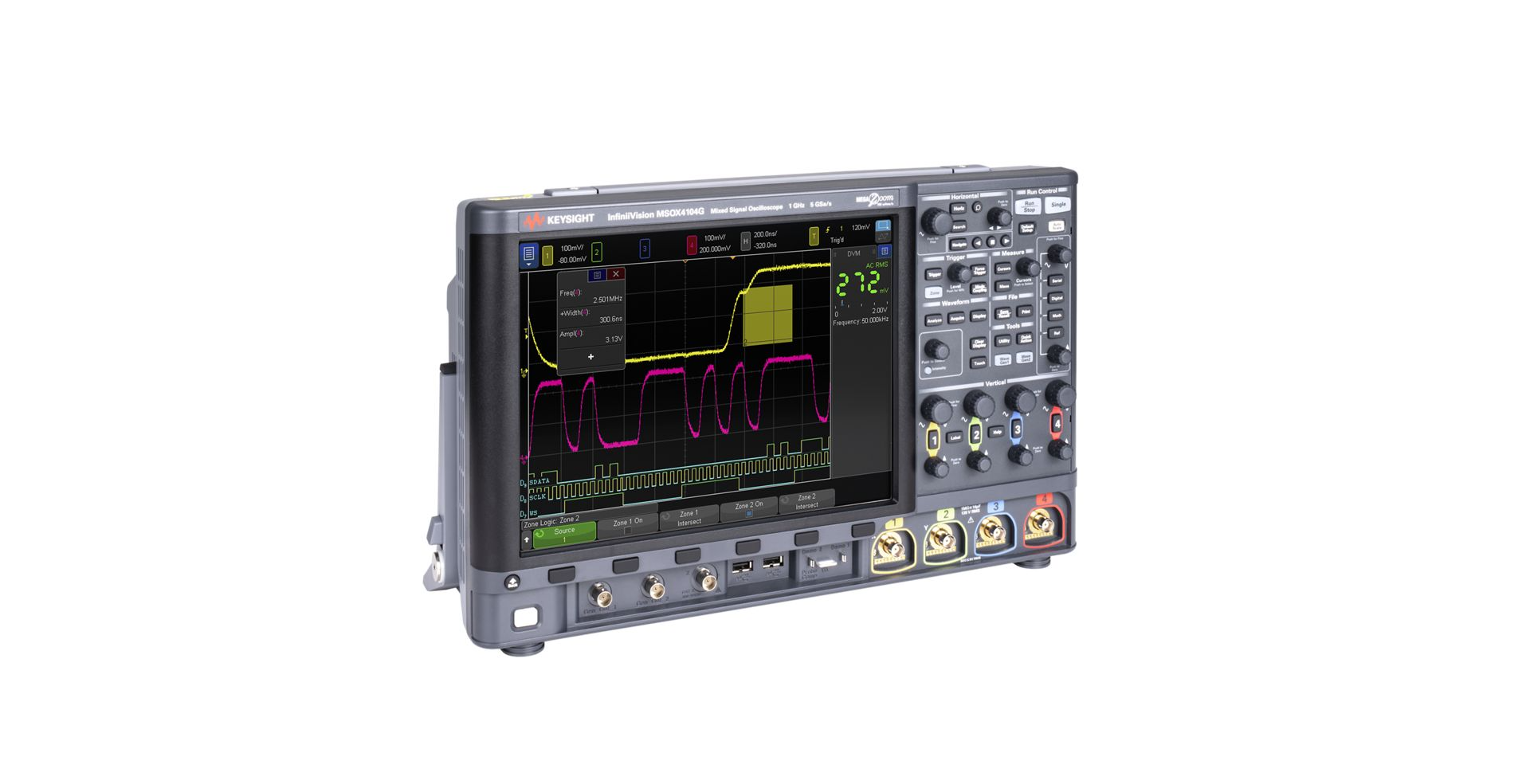

Keysight MSOX4032G 350MHz 中高端混合信號示波器
Keysight MSOX4032G 350MHz 中高端混合信號示波器
多維度信號分析能力：350MHz 模擬帶寬搭配 4GSa/s 實時采樣率，可精準捕獲中高速模擬信號；集成 16 通道邏輯分析儀（MSO 功能），支持模擬 / 數字信號同步采集，覆蓋混合信號系統全場景測試需求。
智能異常捕獲技術：搭載專利 InfiniiScan 智能觸發技術，支持區域觸發、毛刺觸發、超時觸發等靈活模式，可快速識別并捕獲納秒級瞬態異常信號（如信號過沖、丟包、時序偏差），大幅縮短故障排查時間。
數據存儲與解析優勢：1Mpts 每通道存儲深度，可長時間記錄復雜信號序列（如電源動態紋波、總線突發數據），避免關鍵數據遺漏；實時硬件串行協議解碼（I2C/SPI/UART/CAN 等），無需軟件額外運算，直接解析總線數據幀，定位通信故障。
信號激勵與測試閉環：配備 8 個數字通道的碼型發生器功能，可生成自定義數字碼型（如時鐘信號、控制指令），實現 “采集 - 分析 - 激勵驗證” 的測試閉環，減少外接設備依賴，降低測試復雜度。
便捷操作體驗：12.1 英寸電容觸摸屏支持手勢縮放、拖拽及區域觸發操作，界面布局貼合工程習慣；支持多語言（含中文）顯示與自定義快捷鍵，兼顧專業用戶操作效率與新手用戶上手難度。
技術參數 | 具體指標 |
模擬通道配置 | 2 個模擬通道，帶寬 350MHz |
數字通道配置（MSO 功能） | 16 個數字通道，支持邏輯電平閾值可調（0.8V-5V） |
實時采樣率 | 4GSa/s（單通道），2GSa/s（雙通道） |
存儲深度 | 每通道最大 1Mpts |
觸發技術 | InfiniiScan 智能觸發（支持邊沿、碼型、脈沖寬度、區域、毛刺、協議觸發等） |
協議解碼支持 | 硬件解碼：I2C、SPI、UART、CAN、LIN；可選配擴展其他串行協議 |
碼型發生器功能 | 8 個數字通道，支持自定義碼型（長度最大 1Mbit），頻率范圍 1Hz-100MHz |
顯示屏幕 | 12.1 英寸電容觸摸屏，分辨率 1280×800，亮度 / 對比度可調 |
接口配置 | USB 3.0（2 個，數據傳輸 + 外設擴展）、LAN（LXI-C，支持遠程控制）、GPIB（可選）、HDMI 輸出 |
垂直靈敏度范圍 | 1mV/div - 10V/div（1MΩ 阻抗），20mV/div - 200V/div（50Ω 阻抗） |
垂直測量精度 | ±3%（典型值，25℃環境下，1mV/div - 10V/div 量程） |
機身尺寸（寬 × 高 × 深） | 約 350mm×155mm×330mm |
機身重量 | 約 7.5kg |
工作環境溫度 | 0℃ - 40℃ |
質保期限 | 3 年 |
嵌入式系統調試：適用于 MCU/MPU、物聯網模塊（如 Wi-Fi/Bluetooth 芯片）調試，16 通道邏輯分析同步監測數字控制信號，硬件協議解碼解析 I2C/SPI 總線數據，InfiniiScan 觸發捕獲程序跑飛、外設通信異常等瞬態故障。
電源完整性分析：針對開關電源、電源管理芯片（PMIC）、DC-DC 模塊，350MHz 帶寬可捕獲電源動態紋波與噪聲，1Mpts 存儲深度記錄長時間負載變化下的電壓波動，結合自動測量功能（如紋波峰值、有效值），優化電源設計穩定性。
高速數字電路驗證：支持 DDR4、PCIe 3.0、以太網（1Gbps）等高速接口測試，4GSa/s 采樣率清晰呈現信號時序偏移、過沖、串?dāng)_等問題，碼型發生器可模擬接口激勵信號，驗證電路接收端兼容性。
工業電子研發：用于工業 PLC、伺服驅動器、智能傳感器研發，模擬通道監測電流 / 電壓信號，數字通道分析邏輯控制時序，CAN/LIN 協議解碼排查工業總線通信故障，保障設備在復雜工業環境下的可靠性。
汽車電子測試：適配車載電子模塊（如車身控制器、車載傳感器）測試，16 通道邏輯分析監測多路數字信號，CAN/LIN 協議解碼解析車載網絡數據，InfiniiScan 觸發捕獲電源電壓驟降、信號干擾等異常，符合汽車電子測試標準。
