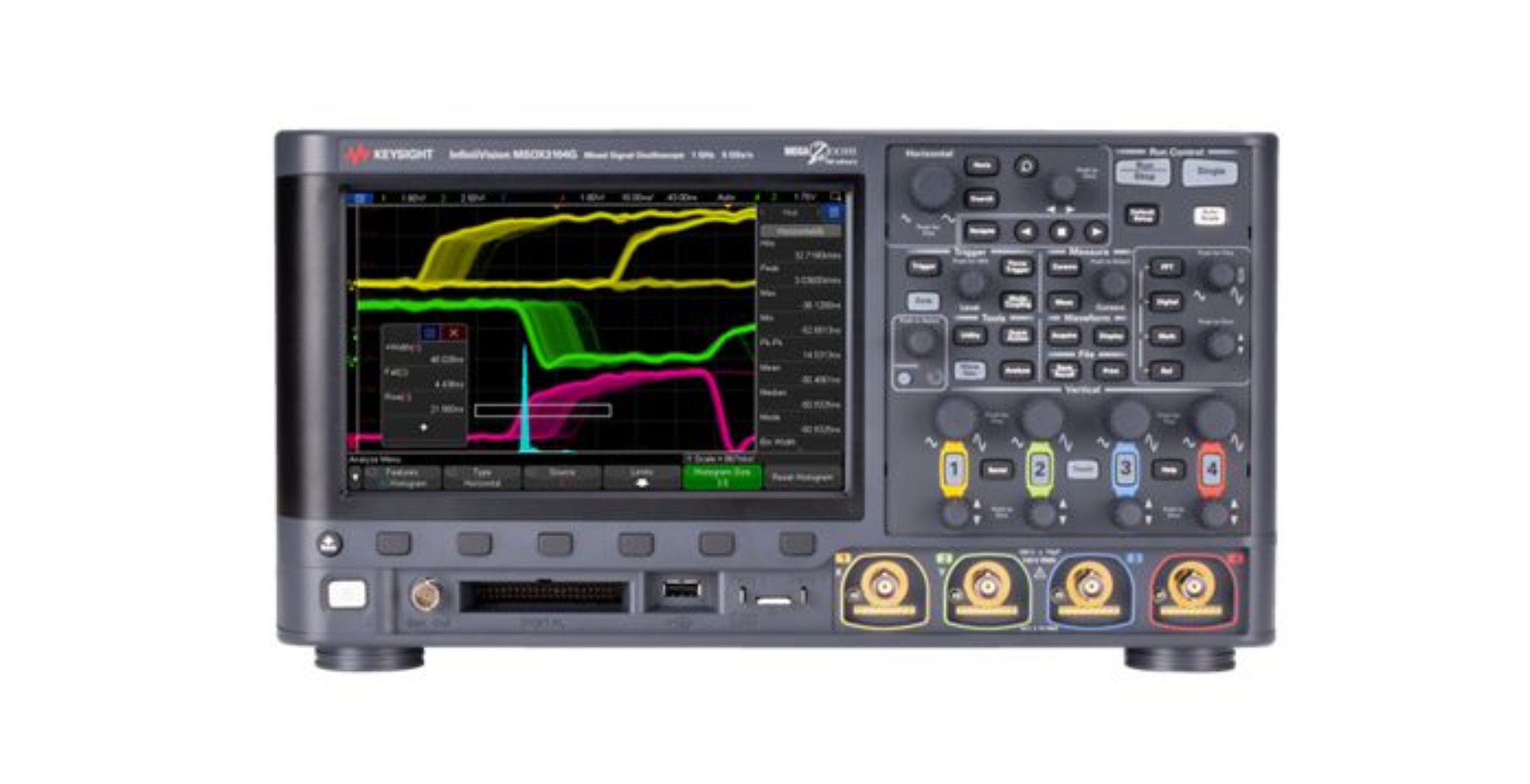

Keysight MSOX3054G 500MHz/4GSa/s 4+16 通道混合信號示波器
Keysight MSOX3054G 500MHz/4GSa/s 4+16 通道混合信號示波器
多通道與中高速信號捕獲：4 個模擬通道（500MHz 帶寬 / 4GSa/s 采樣率）+16 個數字通道組合，可同步測量中高速模擬信號（如高速總線信號、電源動態紋波）與數字邏輯信號（如 MCU 控制指令、CAN 總線數據），覆蓋從低頻到中高頻的混合信號測試需求。
分段存儲與數據高效管理：支持 1Mpts / 通道分段存儲功能，可將長時段信號拆分為多個關鍵片段獨立存儲與分析，避免冗余數據占用存儲資源，同時快速定位目標信號區間，提升復雜信號（如間歇性故障信號）的分析效率。
硬件加速與高效測量：搭載硬件加速測量模塊，可快速計算頻率、周期、幅度、上升時間等關鍵參數，無需依賴軟件運算，相比常規示波器測量速度提升顯著，減少測試等待時間，適配研發過程中的高效調試需求。
多協議解碼與故障定位：支持 I2C、SPI、UART、CAN 等常用串行協議的觸發與解碼，可在波形上實時疊加協議數據幀標注，直觀呈現通信過程，快速定位協議錯誤、數據丟失、時序偏差等問題，簡化嵌入式與工業電子系統調試流程。
便捷操作與交互體驗：10.1 英寸電容觸摸屏支持手勢縮放、拖拽操作，界面布局清晰，新老用戶均可快速上手；支持多語言（含中文）顯示與自定義測量模板，可根據測試場景保存常用設置，提升重復測試的操作效率。
技術參數 | 具體指標 |
通道配置 | 4 個模擬通道 + 16 個數字通道 |
模擬通道帶寬 | 500MHz |
模擬通道采樣率 | 4GSa/s（單通道），2GSa/s（雙通道），1GSa/s（四通道） |
數字通道采樣率 | 1GSa/s |
ADC 分辨率 | 8-bit（模擬通道），1-bit（數字通道） |
存儲深度 | 每通道最大 1Mpts（分段存儲模式） |
波形捕獲率 | 5 萬波形 / 秒（最大） |
觸發系統 | 支持邊沿觸發、碼型觸發、脈沖寬度觸發、超時觸發、串行協議觸發（I2C/SPI/UART/CAN） |
協議解碼支持 | I2C、SPI、UART、CAN、LIN（可選） |
分析功能 | 硬件加速測量（≥30 種參數）、波形數學運算（加減乘除、FFT）、分段存儲分析 |
顯示與操作 | 10.1 英寸電容觸摸屏，分辨率 1280×800，支持手勢縮放 / 拖拽 |
接口配置 | USB 3.0（2 個）、LAN（LXI-C）、HDMI 輸出、觸發輸入 / 輸出、探頭補償信號接口 |
垂直靈敏度范圍（模擬） | 1mV/div - 10V/div（1MΩ 阻抗），20mV/div - 200V/div（50Ω 阻抗） |
垂直測量精度（模擬） | ±2.5%（典型值，25℃環境下，1mV/div - 10V/div 量程） |
機身尺寸（寬 × 高 × 深） | 約 350mm×155mm×330mm |
機身重量 | 約 7kg |
工作環境溫度 | 0℃ - 40℃ |
存儲環境溫度 | -20℃ - 65℃ |
質保期限 | 3 年 |
嵌入式系統調試：針對搭載多接口的嵌入式設備（如工業控制器、智能硬件），4 個模擬通道監測供電電壓與高速外設信號（如 SPI Flash 信號），16 個數字通道跟蹤 CPU 邏輯控制時序，CAN 協議解碼定位車載或工業總線通信故障，助力快速解決硬件調試問題。
電源分析測試：適用于中功率電源產品（如服務器電源、工業電源模塊），500MHz 帶寬可捕獲電源開關管的高頻尖峰信號，4GSa/s 采樣率精準記錄動態負載變化下的電壓紋波，硬件加速測量快速計算紋波有效值、峰值等參數，輔助優化電源穩定性。
高速數字信號驗證：支持 DDR3、Ethernet（100Mbps/1Gbps）等中高速數字接口測試，模擬通道捕獲接口信號時序與幅度，數字通道分析邏輯電平狀態，分段存儲功能記錄接口通信的關鍵片段，驗證信號完整性是否符合設計規范。
工業電子研發：用于工業變頻器、伺服驅動器等設備研發，模擬通道測量功率模塊電壓 / 電流信號，CAN/LIN 協議解碼分析工業總線數據，高采樣率捕捉電機啟停時的瞬態信號，確保設備在工業環境下的可靠運行。
汽車電子測試：適配車載電子部件（如車身控制模塊、車載電源）測試，模擬通道測量電源動態響應與傳感器信號，CAN 協議解碼解析車載網絡數據，分段存儲記錄車輛啟動、行駛等不同工況下的信號變化，滿足汽車電子測試需求。
