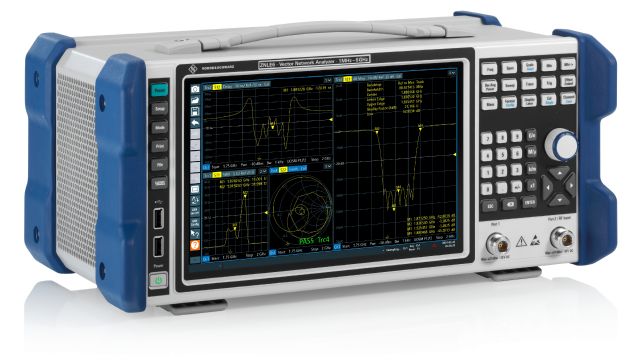

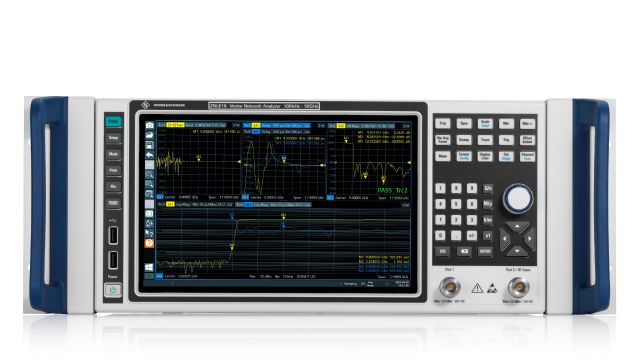

R&S ZNLE 入門級矢量網絡分析儀 | 5kHz-20GHz 射頻測試解決方案

主要特性：

R&S ZNLE 是羅德與施瓦茨推出的入門級矢量網絡分析儀，以 5kHz-20GHz 寬頻率范圍為核心，搭載 2 端口測試結構，動態范圍達 100dB（1GHz），可穩定完成 S 參數、駐波比等關鍵指標測試。設備測量速度快于 5ms / 點，輸出功率調節靈活，兼顧測試效率與適配性。機身小巧輕便，操作邏輯簡潔，同時成本可控，能為高校實驗室、小型企業的射頻元件研發、天線產線質檢等場景，提供可靠的入門級射頻測試支持。

獲取報價

你的位置：首頁

產品中心

R&S ZNLE 入門級矢量網絡分析儀 | 5kHz-20GHz 射頻測試解決方案

概述

（一）品牌介紹

羅德與施瓦茨（Rohde & Schwarz）是專注于測試與測量、通信、cybersecurity 解決方案的提供商，擁有超過 85 年的技術積累。
品牌長期為航空航天、國防、通信、汽車、教育科研等領域提供創新、可靠的技術產品，其網絡分析設備以穩定的性能、簡潔的操作設計，獲得全球用戶認可。

（二）產品特點

寬頻覆蓋與精準測試：頻率范圍覆蓋 5kHz-20GHz，滿足多數入門級射頻測試場景需求；2 端口配置支持 S11/S21/S12/S22 全參數測試，同時可完成駐波比測量，動態范圍達 100dB（1GHz），保障測試數據準確性。
高效測試性能：測量速度快于 5ms / 點，能縮短單次測試耗時，提升批量檢測效率；輸出功率范圍 - 45~+10dBm，可根據不同測試對象靈活調節，適配多種射頻元件特性。
便攜與易用設計：機身尺寸 482×132×420mm，重量僅 12kg，便于實驗室內部移動或小型場地部署；操作界面簡潔，降低人員學習成本，新手也能快速上手完成基礎測試。
靈活適配與成本可控：支持 LAN/USB 接口，可與電腦、數據存儲設備等便捷連接，滿足數據傳輸與遠程控制需求；作為入門級產品，在保障核心性能的同時控制成本，適配預算有限的使用場景。

（三）產品規格

規格類別	詳細參數
頻率范圍	5kHz - 20GHz
端口配置	2 端口
動態范圍	100dB（1GHz 條件下）
輸出功率	-45dBm ~ +10dBm
測量速度	＜5ms / 點
支持測量參數	S11、S21、S12、S22（S 參數）、駐波比
接口類型	LAN 接口、USB 接口
物理規格	尺寸：482×132×420mm；重量：12kg
供電要求	AC 100-240V 交流供電

（四）應用場景

射頻元件研發場景：用于電容、電感、濾波器、放大器等射頻元件的性能測試，通過測量 S 參數、駐波比等指標，驗證元件設計合理性，輔助研發人員優化產品參數。
天線生產質檢場景：在天線生產線開展批量質檢，快速檢測天線的阻抗匹配、信號傳輸效率等關鍵性能，篩選不合格產品，保障出廠天線質量穩定。
高校實驗室教學場景：作為射頻測試教學設備，幫助電子信息、通信工程等專業學生了解矢量網絡分析儀的工作原理，掌握 S 參數測量、駐波比分析等基礎測試技能，提升實踐能力。
小型企業測試場景：適配小型通信設備廠商、電子制造企業的內部測試需求，用于產品研發階段的性能驗證與生產環節的質量把控，在控制成本的同時滿足基礎測試要求。
維修檢測場景：針對射頻通信設備的維修檢測，通過測試設備內部射頻模塊的 S 參數，定位信號傳輸異常問題，輔助維修人員精準排查故障點。
