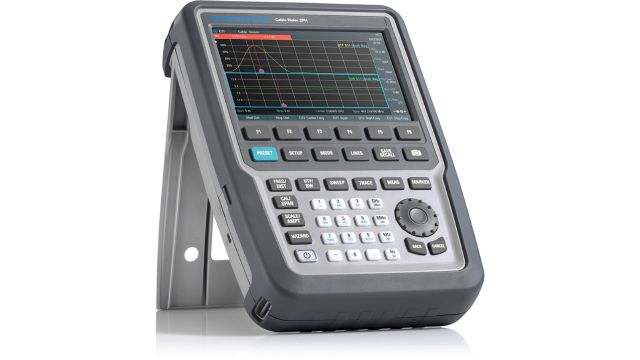

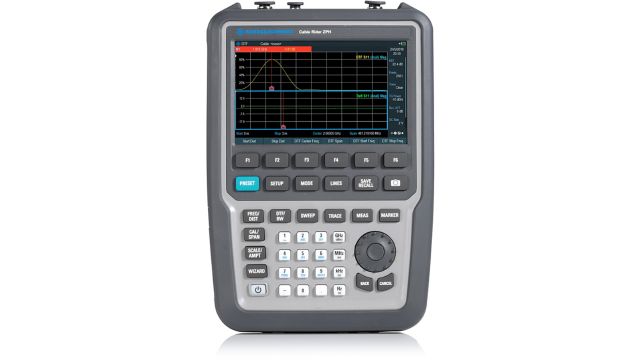

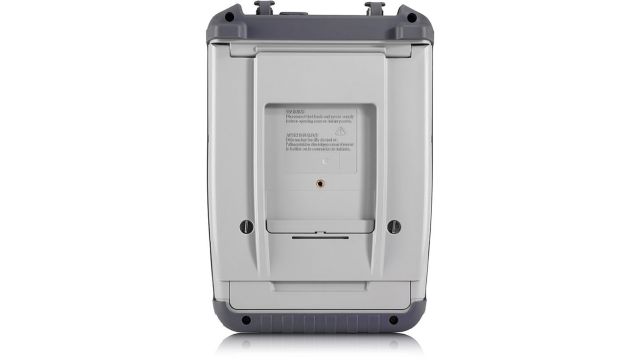

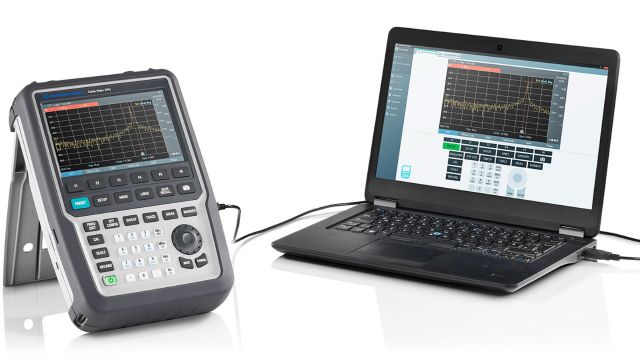

R&S ZPH 手持式矢量網絡分析儀 | 100kHz-8GHz 雙端口現場測試解決方案

（一）品牌介紹

• 羅德與施瓦茨（Rohde & Schwarz）是專注于測試與測量、通信、cybersecurity 解決方案的提供商，擁有超過 85 年的技術積累。

• 品牌長期為航空航天、國防、通信、衛星等領域提供創新、可靠的技術產品，其手持式測試設備以 “便攜性 + 專業性能” 的平衡設計，適配現場復雜測試場景，獲得全球用戶認可。

（二）產品特點

1. 寬頻雙端口，全參數測試：頻率覆蓋 100kHz-8GHz，雙端口配置支持 S11/S21/S12/S22 全 S 參數測試，同時可開展駐波比、相位與幅度測量，無需額外設備即可完成多維度射頻性能驗證，適配現場全面測試需求。

2. 高動態范圍，精準測試：1GHz 條件下動態范圍達 90dB，能有效抑制干擾信號，精準捕捉微弱測試信號，保障復雜現場環境中測試數據的準確性，滿足對射頻設備高精度測試的要求。

3. 靈活功率調節，廣泛適配：輸出功率范圍 - 40~+10dBm，可根據測試對象（如低功率元件、高功率鏈路）靈活調整，避免功率過高損壞設備或過低無法驅動測試，適配不同類型射頻設備測試。

4. 強環境適應性，戶外友好：具備 IP54 防塵防水等級，可抵御戶外灰塵侵入與潑濺風險；單次充電續航 6h，滿足單日現場連續測試需求，無需頻繁尋找供電電源，適配戶外無固定供電場景。

5. 便攜易用，操作高效：機身尺寸 280×190×80mm，重量約 3kg，單人可輕松攜帶；配備 7 英寸觸控屏，界面簡潔且支持直觀操作，現場人員無需復雜培訓即可快速上手，提升測試效率。

（三）產品規格

（四）應用場景

1. 通信基站現場調試場景：在通信基站安裝或維護時，現場測試天饋系統的 S 參數、駐波比，判斷天線與饋線的匹配狀態，檢測信號傳輸損耗，確?；旧漕l鏈路性能達標，避免信號覆蓋異常。

2. 衛星天線安裝檢測場景：針對衛星接收 / 發射天線的現場安裝，測試天線與射頻模塊的連接鏈路 S 參數，驗證相位一致性與信號幅度穩定性，保障衛星通信鏈路的順暢傳輸。

3. 戶外射頻設備運維場景：對微波通信設備、射頻中繼器等戶外部署的設備，定期現場測試其射頻端口性能，及時發現 S 參數異常、駐波比超標等問題，提前排查故障隱患，減少設備停機時間。

4. 應急通信設備檢測場景：在應急通信保障任務中，攜帶設備快速測試臨時搭建的射頻通信鏈路（如應急基站、便攜微波設備），驗證鏈路 S 參數與信號傳輸質量，確保應急通信系統可正常啟用。

5. 射頻元件現場質檢場景：對需現場安裝的射頻元件（如濾波器、耦合器），在安裝前現場測試其 S 參數，篩選不合格元件，避免因元件性能問題導致后續安裝返工，提升現場施工效率。

6.
