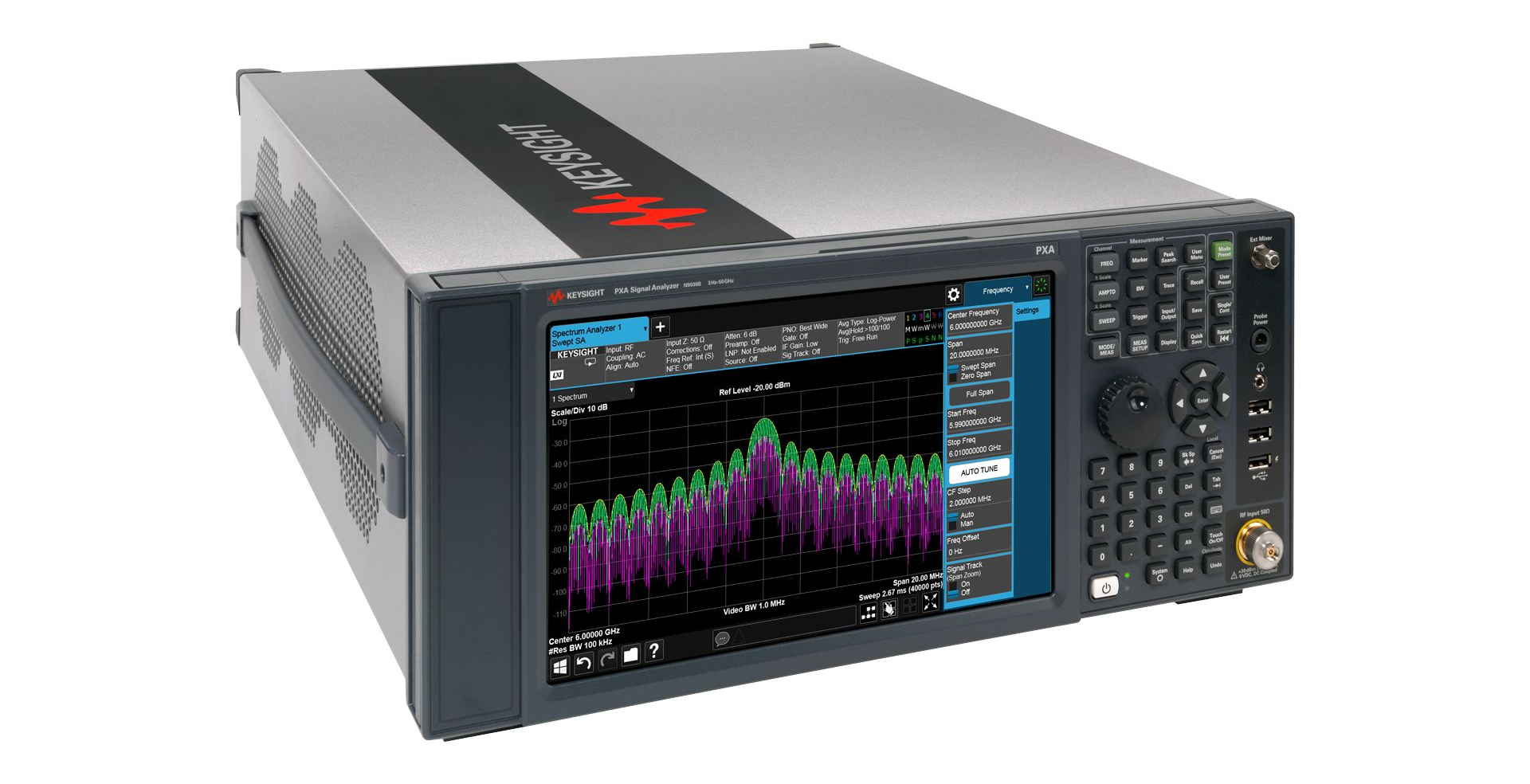

該儀器所屬品牌長期深耕射頻微波、高速數字與航空航天測試領域,憑借精準測量性能、靈活擴展能力與穩定運行表現獲得行業認可。Keysight N9030B PXA 作為其高端動態信號分析旗艦產品,以超大實時帶寬與優異動態范圍,滿足 5G、雷達、電子戰等領域對寬帶、瞬態與微弱信號的嚴苛分析需求,助力高端研發與關鍵設備驗證。
寬頻靈活覆蓋:頻率范圍 3 Hz–50 GHz,通過混頻器可擴展至 1.1 THz,適配射頻至毫米波多頻段信號分析,無需頻繁更換測試設備。
超大實時帶寬:最大分析帶寬 510 MHz,實時帶寬 510 MHz,支持 25/40/85/125/160/255/510 MHz 帶寬選件,可完整捕獲寬帶調制信號與瞬態事件。
優異動態性能:無雜散動態范圍(SFDR)>75 dBc,1 GHz 相位噪聲 -136 dBc/Hz(10 kHz 頻偏),顯示平均噪聲電平(DANL)低,可精準捕獲微弱信號并分析雜散與相位噪聲。
精準觸發捕獲:支持頻率模板觸發(FMT)、時間限定觸發(TQT)與電平觸發,可捕獲 3.33 ns 瞬態信號,100% 截獲概率最短信號持續時間 3.57 s,適配間歇 / 突發信號分析。
多域分析能力:集成頻譜分析、矢量信號分析、相位噪聲測量、調制質量分析等功能,兼容 89600 VSA 軟件,可完成信號多維度參數評估,提升測試效率。
多制式兼容適配:支持 5G NR、LTE、Wi-Fi 6/6E/7、藍牙等多制式無線信號分析,可完成不同制式信號的解調與 EVM 測試,適配無線通信設備全制式驗證。

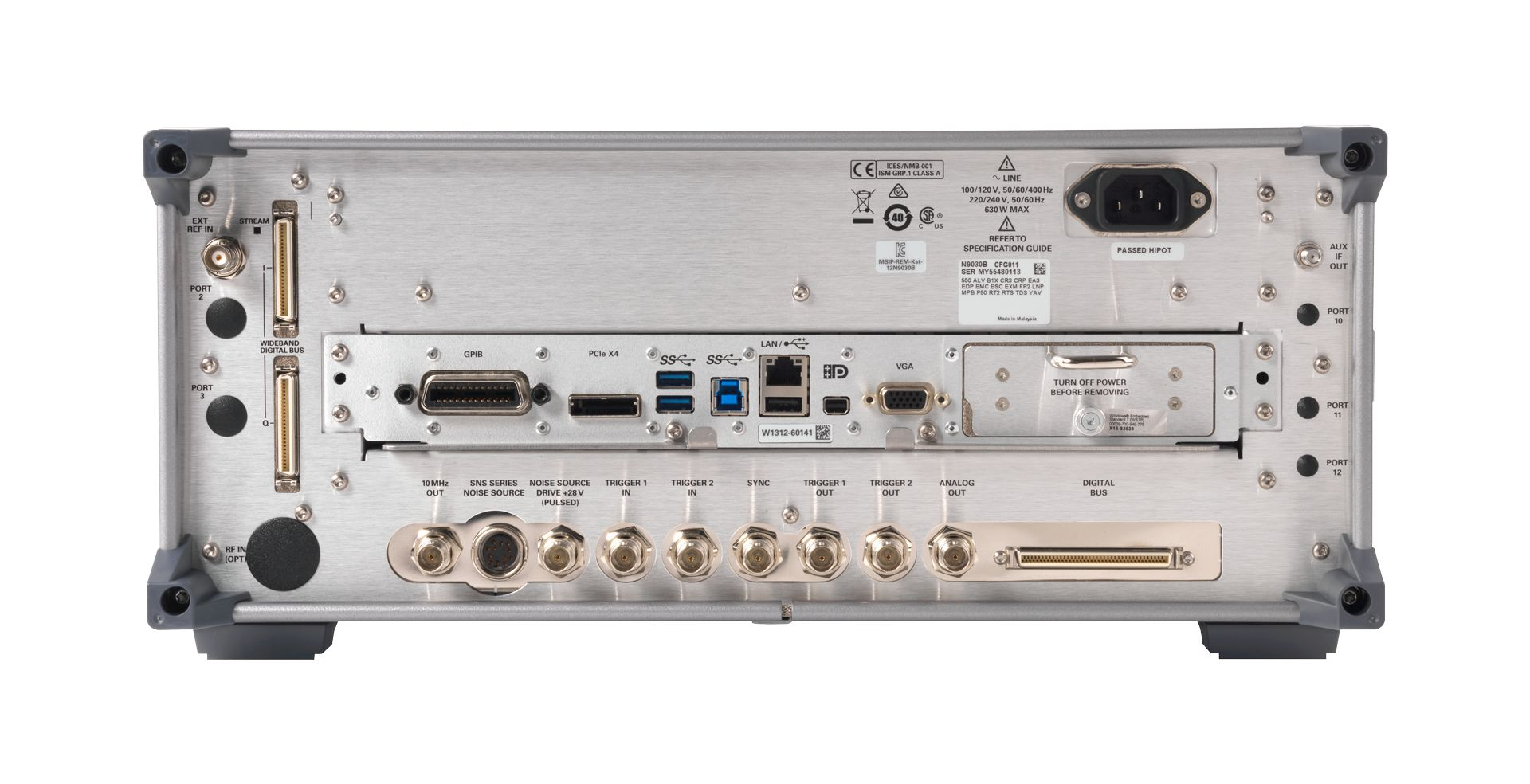

高效自動化集成:內置 LAN、USB、GPIB 等控制接口,兼容 SCPI 指令集,支持遠程控制與批量測試,提升產線與實驗室測試效率。
5G 與無線通信研發:對 5G NR、Wi-Fi 6E/7 等寬帶調制信號進行捕獲與解調,完成 EVM、相位噪聲與雜散分析,適配基站、終端與芯片的研發驗證。
雷達與電子戰測試:捕獲雷達脈沖、線性調頻與電子戰信號,分析信號脈寬、重復頻率與頻譜特性,評估雷達與電子戰設備在復雜電磁環境下的性能。
航空航天與衛星通信:對衛星通信接收機、航空電子設備的射頻信號進行分析,驗證設備在寬溫、高振動環境下的信號接收與處理能力,適配航空航天領域嚴苛測試需求。
射頻組件與芯片測試:對高速放大器、混頻器、濾波器等射頻組件進行雜散、相位噪聲與非線性特性測量,評估組件性能,保障整機設備的射頻鏈路質量。
EMI 預兼容測試:通過實時頻譜分析功能捕獲瞬態電磁干擾信號,提前發現電磁兼容隱患,降低產品認證風險。
教育科研實驗:憑借多測量模式與寬頻段覆蓋能力,支撐高校與科研院所的射頻微波相關教學實驗與課題研究,幫助科研人員完成信號特性分析與技術驗證。
