一、品牌介紹
吉時利(Keithley)成立于1946年,現隸屬于泰克科技(Tektronix),擁有七十余年先進電氣測試儀器研發與服務經驗,專注為半導體、電子制造、科研教育等領域提供高精度測試測量設備與解決方案。公司產品在80多個國家和地區銷售,在中國設立完善的銷售與服務網絡,扎根本土市場需求。
吉時利在低電平測量領域積淀深厚,憑借在直流電氣測量技術的優勢,研發出涵蓋皮安表、納伏表、數字源表等多個品類的產品,廣泛應用于半導體器件測試、先進材料研究、電子元器件生產等環節。多次榮獲R&D 100 Award等行業大獎,其測試儀器在全球工程師與科學家中樹立了可靠聲譽,踐行“精準測量解決方案提供者”的定位。

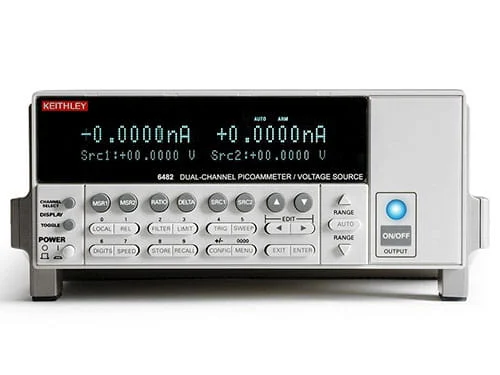

二、產品特點
雙通道同步測試:配備兩個獨立的皮安表/電壓源通道,支持多通道器件同步測量、多位置電流監控與多傳感器數據采集,大幅提升測試效率,適配多引腳器件測試需求。
超高測量精度:具備6位半測量分辨率,電流測量分辨率達1fA,可精準捕捉微弱電流信號;支持2.000000nA至20mA多量程測量,精度達1.00%+2pA(特定條件下),保障測量數據可靠。
雙路偏置電源:搭載兩個獨立±30V偏置電源,可靈活為被測器件提供偏置電壓,適配不同電子器件的測試需求,提升測試場景適配性。
豐富數據處理功能:每通道配備3000點緩存,支持測試完成后批量數據發送;具備均值、中值濾波功能,支持相對讀數(REL)與對數顯示(LOG),便于數據處理與分析。
穩定運行特性:采用三同軸輸入設計,保障最優噪聲保護;具備220V過載保護與堅固機身設計,可耐受過量溢出;工作溫度范圍覆蓋0~50℃,適配實驗室與生產線長期運行需求。
便捷集成與操作:支持IEEE-488與RS-232接口,可輕松集成于自動化測試系統;一鍵式前面板設計,無需復雜菜單即可完成功能配置;支持顯示開關控制,避免光線對光敏器件測試的干擾。
三、產品規格
規格項目 | 詳細參數 |
儀器類型 | 雙通道皮安表/電壓源 |
測量通道 | 2個獨立測量通道,完全隔離 |
電流測量范圍 | 20mA~2nA,多量程可選;最小量程2.000000nA |
電流測量分辨率 | 1fA(2nA量程下) |
電流測量精度(23℃±5℃) | 1.00%+2pA(2nA量程,1NPLC,自動調零開啟) |
偏置電壓范圍 | 雙路獨立輸出,±30V |
顯示分辨率 | 6位半 |
數據緩存 | 每通道3000點 |
接口類型 | IEEE-488(GPIB)、RS-232 |
輸入保護 | 220V過載保護 |
工作溫度范圍 | 0℃~50℃ |
預熱時間 | 1小時(達到標稱精度需滿足) |
四、應用場景
半導體器件測試:適配雙二極管、多引腳半導體器件、光電二極管等器件測試,可完成暗電流、漏電流等低電平信號測量,雙通道設計支持多器件同步測試,提升測試效率。
電子元器件生產測試:適用于二極管、晶體管、電阻、電容等元器件的批量生產測試,可完成裝配工藝檢測、最終性能測試與部件分級,保障生產質量與產能。
研發實驗室測試:適配先進材料研究、超導性測試、納米技術研發等科研場景,1fA高分辨率可精準捕捉微弱電流信號,滿足科研過程中對測量精度的嚴苛需求,助力新技術研發。
質量控制環節:適用于電子器件及系統產品的質量控制檢測,可快速完成批量產品的低電平性能篩查,及時發現產品質量問題,保障出廠產品一致性與可靠性。
自動化測試系統集成:支持IEEE-488與RS-232接口,可輕松集成于大規模自動化測試系統,適配電子制造領域自動化、標準化的測試需求,提升測試流程效率。
特殊場景測量:可用于離子束監測、電子顯微鏡配套測量等場景,穩定的測量性能與抗干擾設計,能適應復雜測試環境,保障測量數據精準。
