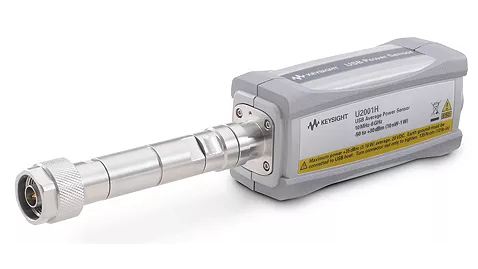

是德科技KEYSIGHT U2001H 10MHz-6GHz USB功率傳感器 - 高精度射頻功率測量解決方案

主要特性：

KEYSIGHT U2001H作為U2000系列核心型號，打破傳統功率測量設備的體積與成本限制，采用USB即插即用設計，無需額外電源與校準器。其內部觸發功能可基于脈沖信號包絡觸發，跡線顯示提供信號包絡圖形化視圖，助力快速完成門控設置與觸發電平調節。搭配內置BenchVue軟件許可證，簡化儀器連接與測試序列自動化流程，兼容信號發生器、頻譜分析儀等設備，可靈活適配各類射頻測試場景，兼顧實驗室精準測量與現場移動測試需求，為電子測試領域提供可靠高效的功率檢測方案。

獲取報價

你的位置：首頁

產品中心

是德科技KEYSIGHT U2001H 10MHz-6GHz USB功率傳感器 - 高精度射頻功率測量解決方案

概述

一、產品特點

寬頻寬動態范圍：覆蓋10MHz至6GHz頻率區間，支持-50dBm至+30dBm功率測量，可適配連續波與調制射頻信號，滿足多場景測試需求。
高速精準測量：測量速度高達250個讀數/秒，搭配0.2dB平坦度與1.17最大駐波比，確保數據精準度與穩定性，內置調零功能可消除外部干擾，無需額外校準設備。
靈活觸發與可視化：支持內部/外部觸發測量，內部觸發可基于脈沖信號包絡觸發，跡線顯示功能提供信號包絡圖形化視圖，便捷完成門控與觸發電平設置。
便捷易用設計：USB即插即用，無需獨立功率計與外接電源，內置BenchVue軟件許可證，支持免費Power Panel軟件控制，實現快速連接、數據記錄與可視化。
廣泛兼容性：N型插入式連接器（50Ω），可與是德科技信號發生器、頻譜分析儀等設備無縫兼容，拓展測試系統搭建靈活性。

二、產品規格

頻率范圍：10MHz - 6GHz
功率測量范圍：-50dBm 至 +30dBm（平均功率）
測量速度：最高250個讀數/秒
頻率平坦度：0.2dB
最大駐波比（VSWR）：1.17
連接器類型：N型插入式（50Ω）
觸發功能：支持內部/外部觸發，內部觸發基于脈沖信號包絡
校準功能：內置調零功能，連接被測器件（DUT）時可直接內部調零
軟件支持：兼容BenchVue軟件（含BV0007B許可證）、Power Panel（N1918A）軟件
標準配置：USB功率傳感器、1.5m BNC公頭轉SMB母頭觸發電纜、5ft功率傳感器電纜

三、應用場景

射頻設備研發測試：適用于通信設備、射頻模塊研發過程中的功率特性檢測，精準捕捉信號功率變化，助力產品性能優化。
生產制造質檢：可集成至生產線測試流程，對射頻器件、終端產品進行批量功率校準與檢測，提升生產效率與產品合格率。
現場運維測試：緊湊型設計與USB供電，便于攜帶至基站、通信站點等現場場景，快速完成設備功率檢測與故障排查。
實驗室教學與科研：作為高校實驗室、科研機構的基礎射頻測試設備，支持多類型信號測量，適配教學演示與科研項目需求。
微波系統集成測試：與頻譜分析儀、信號發生器等設備聯動，構建完整微波測試系統，應用于航空航天、國防電子等高端領域的系統級測試。
