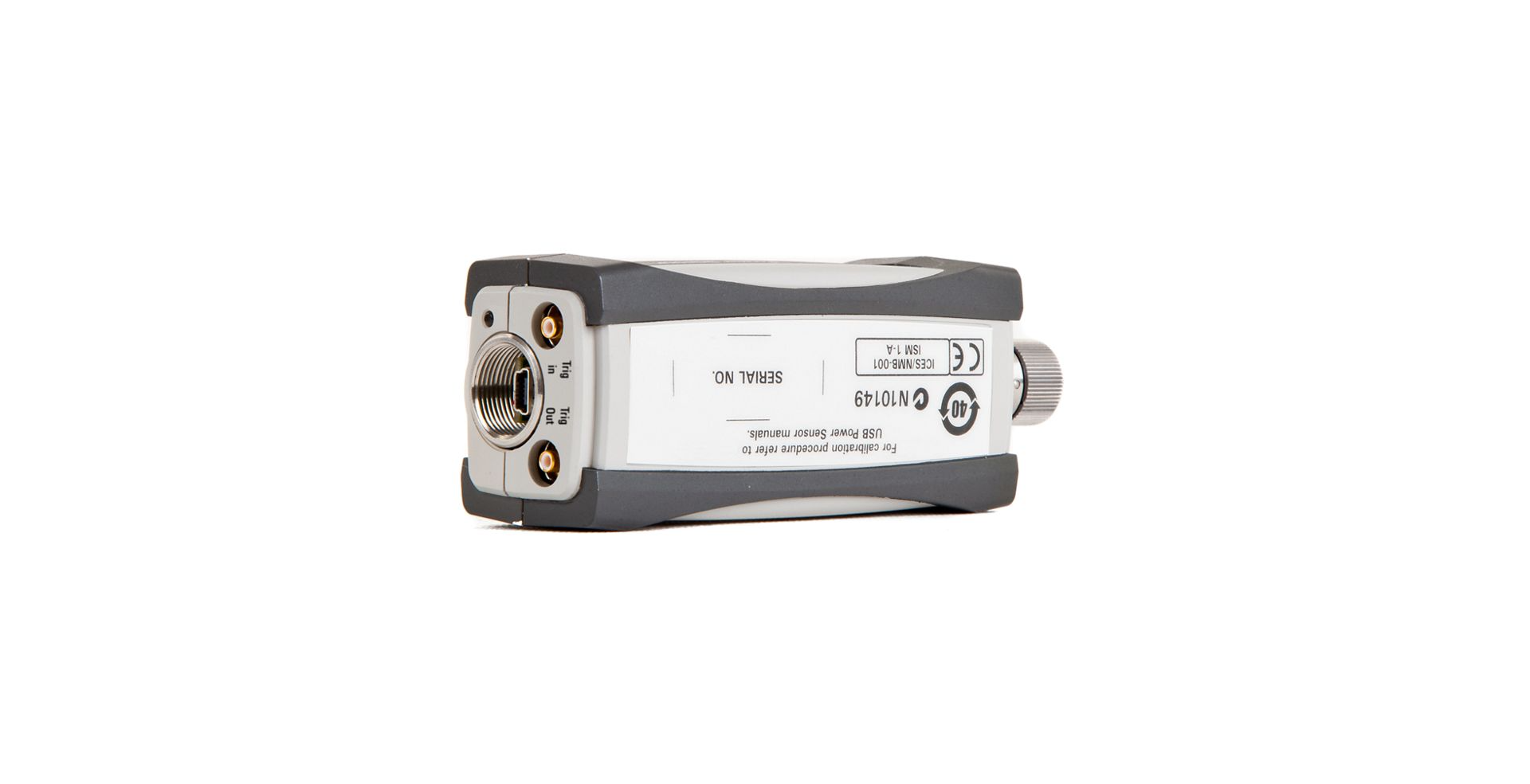

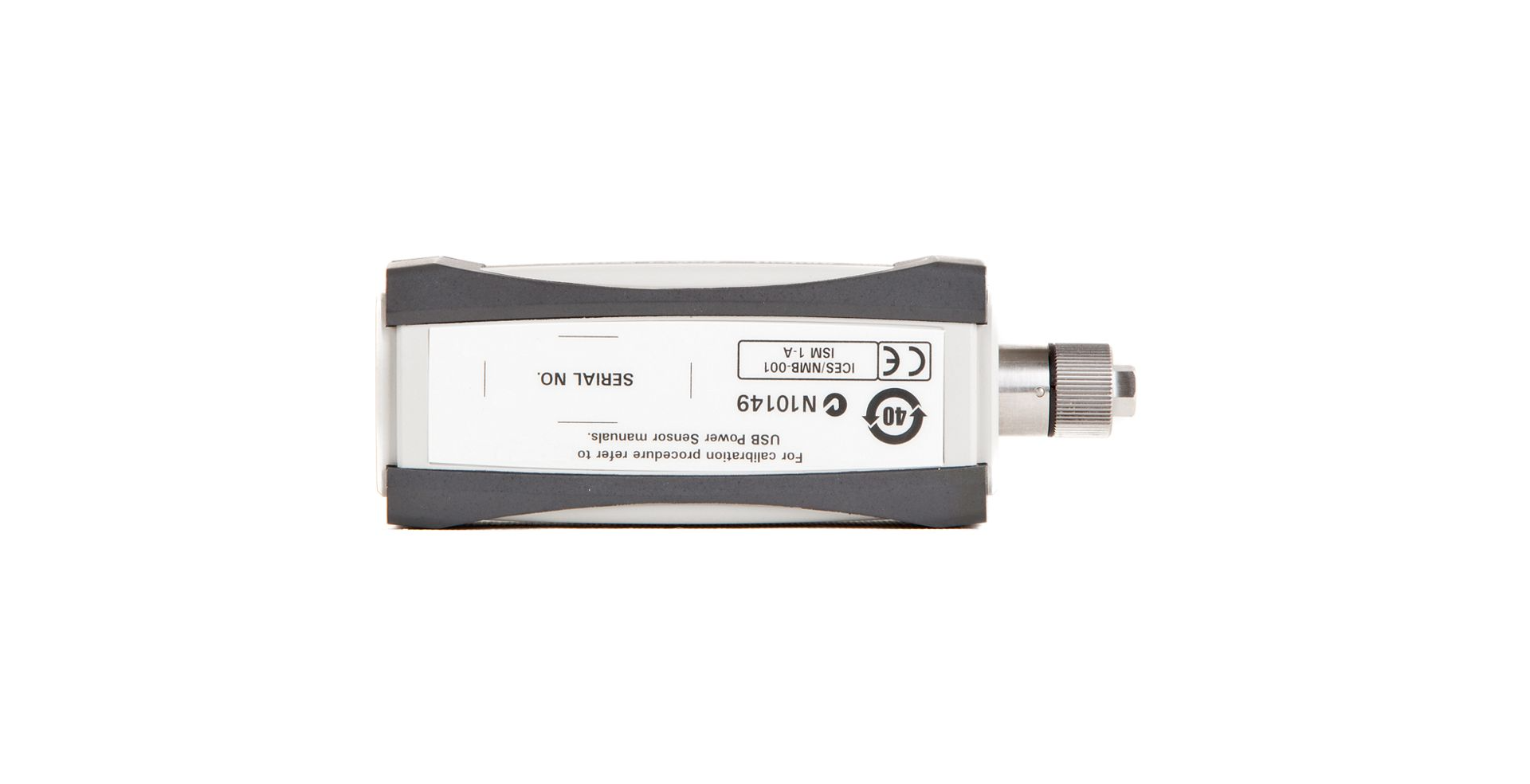

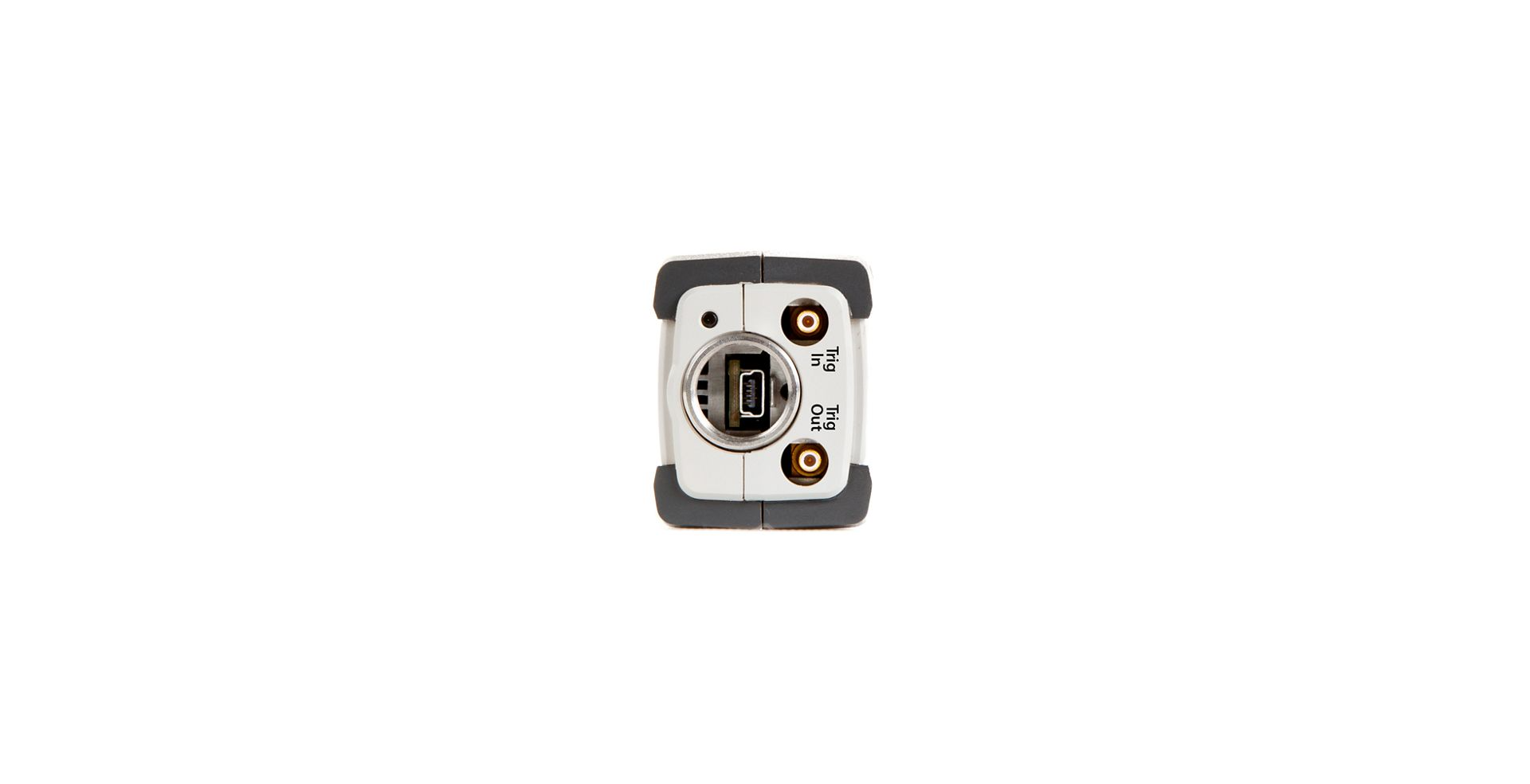

是德科技KEYSIGHT U2022XA 10MHz-26.5GHz USB功率傳感器 - 高頻射頻精準測量方案

主要特性：

KEYSIGHT U2022XA作為U2000系列高頻款核心型號，專為26.5GHz以內高頻射頻測試打造，突破中低頻測量局限。采用先進的二極管檢測技術，兼具峰值與平均值測量能力，可精準捕獲脈沖信號、調制信號的瞬時功率特性。支持內部脈沖觸發與外部觸發聯動，搭配跡線顯示功能，便于觀察信號包絡變化與門控設置。內置BenchVue軟件許可證，簡化測試流程自動化與數據導出，無需外接電源，緊湊設計適配實驗室研發與現場運維，為高頻電子設備測試提供可靠支撐。

獲取報價

你的位置：首頁

產品中心

是德科技KEYSIGHT U2022XA 10MHz-26.5GHz USB功率傳感器 - 高頻射頻精準測量方案

概述

一、品牌介紹

KEYSIGHT（是德科技）是全球領先的電子測試測量解決方案提供商，源自惠普儀器部門，擁有數十年射頻、微波與高頻電子測試技術積淀。品牌以精準、可靠、創新為核心，為通信、半導體、航空航天、國防電子等領域提供全方位測試儀器與服務，其U2000系列USB功率傳感器憑借寬頻覆蓋、便攜設計與卓越性能，成為高端射頻測試領域的標桿產品，深受全球工程師與科研人員信賴。

二、產品特點

寬頻多參數測量：覆蓋10MHz至26.5GHz高頻區間，支持峰值、平均值、峰值因子、脈沖寬度等多維度功率參數測量，適配連續波、脈沖及復雜調制射頻信號。
精準高速捕獲：采用高靈敏度二極管檢測技術，動態范圍達-45dBm至+20dBm，測量速度高達500個讀數/秒，可精準捕獲納秒級脈沖信號與瞬時功率變化。
靈活觸發與可視化：支持內部脈沖觸發、外部觸發模式，內部觸發可精準鎖定脈沖信號包絡，跡線顯示功能提供信號圖形化視圖，便捷完成門控調節與信號分析。
智能校準與易用性：內置自動調零與溫度補償功能，消除環境干擾與器件漂移，保障長期測量穩定性；USB即插即用，無需獨立功率計與外接電源，兼容BenchVue與Power Panel軟件。
可靠兼容設計：配備N型插入式連接器（50Ω），駐波比低至1.25，可與是德科技高頻信號發生器、頻譜分析儀無縫兼容，拓展測試系統搭建靈活性。

三、產品規格

頻率范圍：10MHz - 26.5GHz
功率測量范圍：-45dBm 至 +20dBm（峰值/平均值）
測量速度：最高500個讀數/秒（平均值），峰值捕獲響應時間≤10ns
頻率平坦度：±0.3dB（典型值，10MHz-26.5GHz）
最大駐波比（VSWR）：1.25（26.5GHz時典型值）
連接器類型：N型插入式（50Ω，陰頭）
觸發功能：支持內部脈沖觸發（基于信號包絡）、外部觸發（BNC接口）
校準功能：內置自動調零、溫度補償功能，支持外部校準溯源
軟件支持：兼容BenchVue軟件（含BV0007B許可證）、Power Panel（N1918A）軟件、SCPI命令控制
標準配置：USB功率傳感器、1.5m BNC公頭轉SMB母頭觸發電纜、5ft N型功率電纜、USB連接線、校準證書
