如果您在電子電路上工作，那么您需要使用示波器！
但是什么是最簡單的示波器？
示波器是一種用于測試電子電路的設備，可讓您查看電壓隨時間的變化，以便診斷數字波形中的問題。它可以記錄一段時間內電壓的變化或變化。
學習如何使用示波器是電氣工程師必不可少的步驟。使用此設備的能力對于電路分析是必要的。沒有此工具，幾乎不可能在復雜電路中查找故障。
讓我們借助本文了解有關示波器的更多信息：
數字存儲示波器和陰極射線示波器：
用于數字存儲和分析而不是模擬技術的示波器是數字存儲示波器。
它是一種復雜的電子設備，由各種電子硬件軟件和模塊組成。眾所周知，它們統一工作以捕獲，處理，存儲和顯示代表操作員擁有的感興趣信號的數據。
也稱為數字示波器或數字采樣示波器，它是最常用的示波器。它用于各種目的，例如測量功能、存儲、顯示和高級觸發器，它以向用戶提供而聞名。
輸入模擬信號是樣本，并進一步轉換為數字記錄。發現這些數字記錄是每個采樣時間內信號的幅度。
數字存儲示波器有許多子類型，在引入數字技術后開始使用。
通常，所有這些類型都由術語數字示波器本身來稱呼。其他術語僅在要特別提及時才使用。
通常，它被稱為數字示波器和數字熒光示波器或DPO。數字存儲示波器 – 這個術語是在數字示波器推出后出現的。
該名稱表示它具有可用于存儲的內存。這些存儲可能是長時間可見的波形。
數字存儲示波器以存儲和數字化輸入信號而聞名。
它很方便，可用于各種應用程序和行業，以完成多項任務。
圖片來源：卓越物理

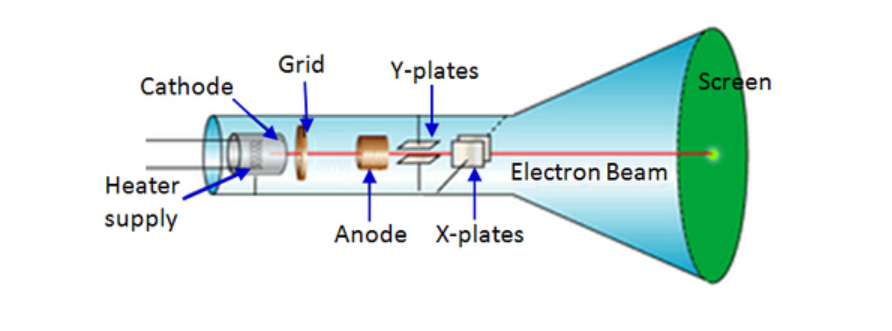

在早期，示波器由陰極射線管（CRT）組成。這就是為什么它們被稱為陰極射線示波器。
O型示波器的基礎知識：
O型示波器用于繪制隨時間變化的電信號，因為您知道大多數示波器會產生兩種類型的尺寸圖。
它在 x 軸上生成一個圖形等待時間，在 y 軸上生成另一個帶有電壓的圖形等待時間。示波器屏幕上提供了不同類型的控件。
借助這些控件，可以垂直和水平調整圖形的比例。這些控件允許放大和縮小信號。在控制器的幫助下，您可以設置分?jǐn)?shù)的觸發器，以幫助集中和穩定紀律。
示波器的歷史：
安德烈·布隆德爾（Andre Blondel）是一位法國物理學家，他在1893年發明了示波器。
他制造并展示了第一臺電子機械示波器，該設備記錄了其中的電量值。
它記錄了電流的電量，例如當前的遺傳強度。在連接到線圈的墨水?dāng)[的幫助下，將信息記錄在移動的紙帶上。
這些機械設備的帶寬在 10 到 19 kHz 之間。示波器于1957年成為通用測量工具，該設備的生產在所有技術先進的國家都開始。
該設備可分為模擬和數字兩類，它們有其正反兩面，并具有自己獨特的功能。
數字存儲示波器工作原理：
數字存儲示波器用于存儲和數字化輸入信號。這是通過使用陰極射線管或CRT并在數字存儲器的幫助下完成的。數字化通常通過使用各種周期波形的采樣輸入信號來完成。
現在，在DSO的幫助下測量信號的最大頻率主要取決于兩個因素。這些因素是采樣率和轉換器的性質。在采樣率中，輸入信號的安全分析是利用采樣理論完成的。
該理論指出，信號的采樣率是接收的輸入信號最高頻率的兩倍，這一點至關重要。采樣率是指模數轉換速率快、高的事實。
在數字存儲示波器的工作中，轉換器使用昂貴的閃存工作，其分辨率隨著采樣率的增加而降低。由于采樣率的原因，示波器的帶寬和分辨率受到限制。
使用移位寄存器可以輕松克服對模數信號轉換器的需求。移位寄存器用于采樣和存儲輸入信號。信號被緩慢讀出，并以數字形式從移位寄存器存儲。
當遵循這種方法時，注意到轉換器的成本大大降低。它以每秒可操作多達 100 個巨型樣本而聞名。DSO在數字化過程中不接受數據輸入，這是數字存儲示波器的缺點。
為了可視化最終波，示波器以使用間極化技術而聞名。此技術是通過使用可變數據點創建新數據點的過程。這些點在線性插值和正弦插值兩個過程的幫助下連接在一起。
在插值期間，這些線用于將點連接在一起。它用于創建方波或脈沖。在正弦波形的情況下，DSO中使用正弦插值。

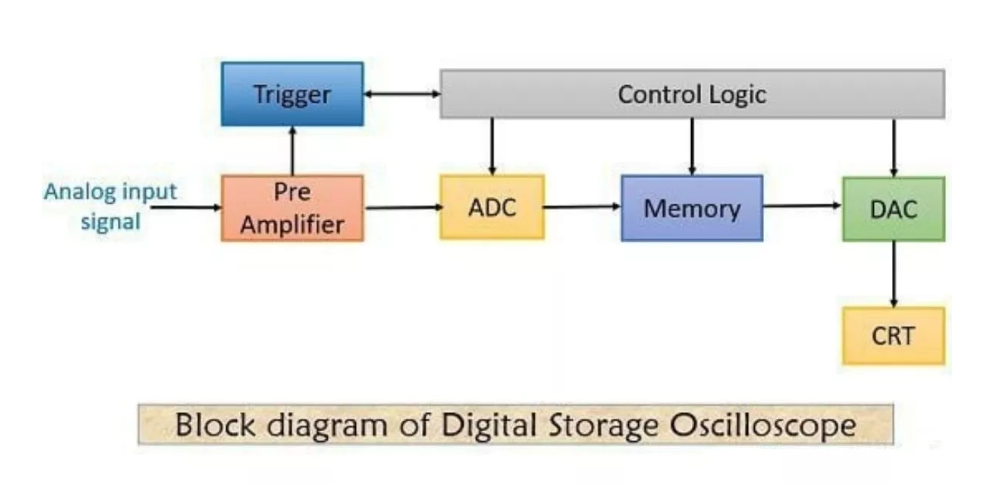

數字示波器包括數字化儀、放大器、分析儀電路、存儲器、波形重建、水平板、垂直板、陰極射線管或CRT、觸發器、時鐘、時基電路、時鐘和水平放大器。
DSO對模擬輸入信號進行數字化處理，如果發現這些信號較弱，則放大這些信號。一旦放大發生，信號就會被數字化，并進一步存儲在存儲器中。一旦波形被重建，這些數字信號由分析儀電路處理。
