示波器是一種設備，可讓您通過顯示電子信號的波形來了解電壓隨時間的變化情況。
為什么這很重要？
燈、電視、空調等電子產品需要電路提供電能。
電路是電流流過的兩點或多點之間的路徑。
電壓是在兩點之間驅動電流的電力。
有時電壓表現不正常，您必須找出哪里才能糾正它。
試圖在沒有示波器的情況下發現該問題就像駕駛一輛蒙著眼罩的汽車。
現在，對于深入指南，我們將涵蓋以下主題。
什么是示波器？
示波器簡史
什么是模擬示波器？
什么是數字示波器？
示波器上的系統有什么作用？
什么是示波器？
當您的電路具有恒定電壓時，萬用表是一種可用于測量電壓的單個數字的工具。當您開始構建更復雜的電路時，這就變得多余了。這就是示波器派上用場的地方。
示波器可讓您查看電壓隨時間的變化情況。這些電壓稱為信號，用于傳遞信息，例如在揚聲器上播放音樂的音頻信號。
示波器顯示屏上顯示的某些內容是使用圖形測量的電壓信號?？v軸表示電壓，橫軸表示時間。
此顯示將使您能夠確定電路的行為是否正常工作。它還可以讓您定位電路中的任何問題，例如稱為噪聲的不需要的信號。
示波器有兩種類型；模擬和數字。稍后會詳細介紹，因?yàn)楝F(xiàn)在我們將簡要介紹示波器的歷史。
示波器簡史
示波器于 1893 年由法國物理學家André Blondel發明。他的裝置能夠記錄交流電強度等電量值。附在線圈上的墨擺將信息記錄在移動的紙帶上。第一臺示波器的帶寬非常小，在 10 到 19 kHz 之間。
稍后我們將更多地討論什么是帶寬，但讓我們先結束我們的歷史課。
1897 年德國物理學家 Karl Ferdinand Braun 發明了陰極射線管 (CRT)，取得了重大進展。二戰后示波器的發展開始加速。
1946 年，霍華德·沃勒姆 (Howard Vollum) 和梅爾文·杰克·默多克 (Melvin Jack Murdock) 兩個人創立了泰克公司，該公司如今已成為世界示波器生產的領導者之一。同年，他們發明了第一臺示波器 511 型，具有觸發掃描和 10 MHz 帶寬。觸發掃描允許固定顯示重復波形。
現在讓我們談?wù)勀M示波器和數字示波器之間的區別。
什么是模擬示波器？

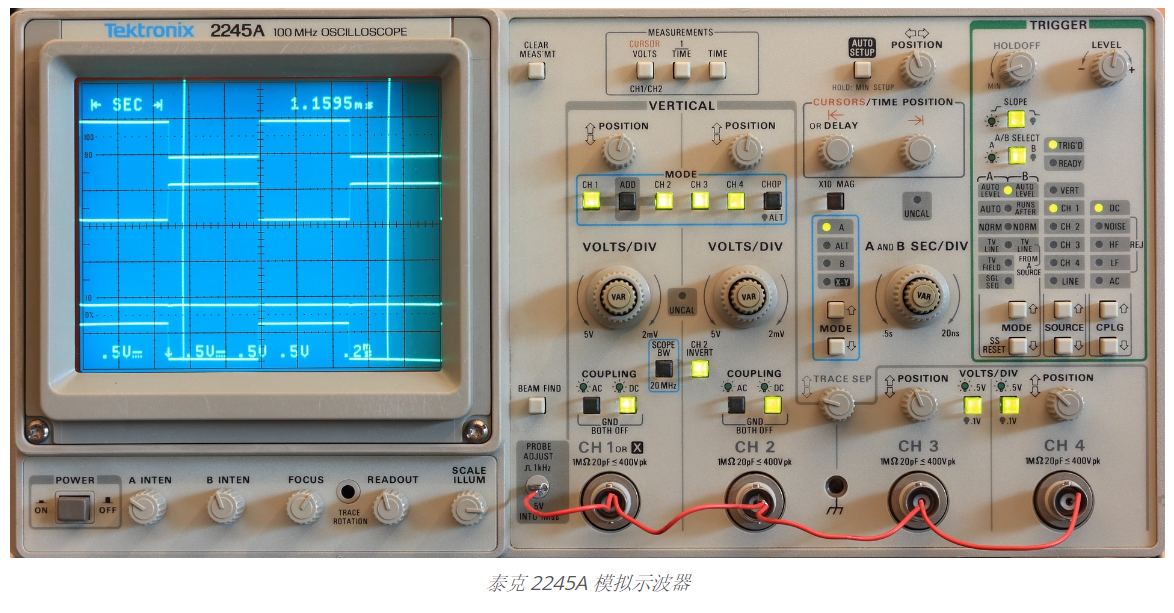

模擬示波器使用高增益放大器在綠色陰極射線管 (CRT) 屏幕上顯示波形。簡而言之，模擬示波器是 1940 年代首次開發的舊版示波器。
模擬示波器配備了多個垂直通道之一、一個水平通道、一個觸發系統、一個時基和一個 CRT 模塊。
垂直通道包括一個衰減器、一個前置放大器、一個模擬延遲線和一個將信號放大到 CRT 模型所需電平的垂直放大器。
水平通道有兩種工作模式，內部和外部。觸發系統具有電平調整，可在增加和減少電平之間切換。
什么是數字示波器？
數字示波器使用現代 LCD 屏幕。今天制造的幾乎所有新示波器都是數字的。
在數字示波器中，在信號顯示在屏幕上之前使用了一個額外的步驟。額外的步驟使用模數轉換器將信號轉換為數字流，從而消除了對 CRT 類型屏幕的需求。
這降低了設計的復雜性，并為更多功能留出了空間。
一個例子是添加信號處理和復雜的數學運算，這些現在是大多數數字示波器的標準功能。
現在我們來談?wù)勈静ㄆ魃系南到y(tǒng)。
示波器上的系統有什么作用？
基本的示波器有四個不同的系統，即垂直系統、水平系統、觸發系統和顯示系統。這些系統中的每一個都允許您測量特定的事物
垂直系統控件可用于垂直定位和縮放波形。它還可用于設置輸入耦合、帶寬限制和帶寬增強。
水平系統可用于確定采樣率和記錄長度，以及水平定位和縮放波形。
觸發系統使您能夠穩定重復波形并從本質上拍攝波形照片。有不同類型的觸發系統，例如邊沿觸發、響應輸入信號中特定條件的閾值觸發。
要收集示波器讀取的數據，您需要一個探頭。
探頭有兩個主要部分，即接地夾和探頭尖端。您可以將接地夾連接到電路的接地參考點，然后使用探針尖四處探查并測量整個電路各點的電壓。
