移動終端迅速膨脹的數據流量，信號測試方案
時至今日在智能手機和移動終端全面普及的背景下，為滿足日益迅速膨脹的數據流量，數據中心網絡接口正轉向成為更快的200 GbE, 400 GbE 和800 GbE標準。在此行業應用背景下，通信設備互連不但已開始采用支持速度更快且高達32 Gbit/s的PCI Express Gen5，也開始采用了多通道技術。

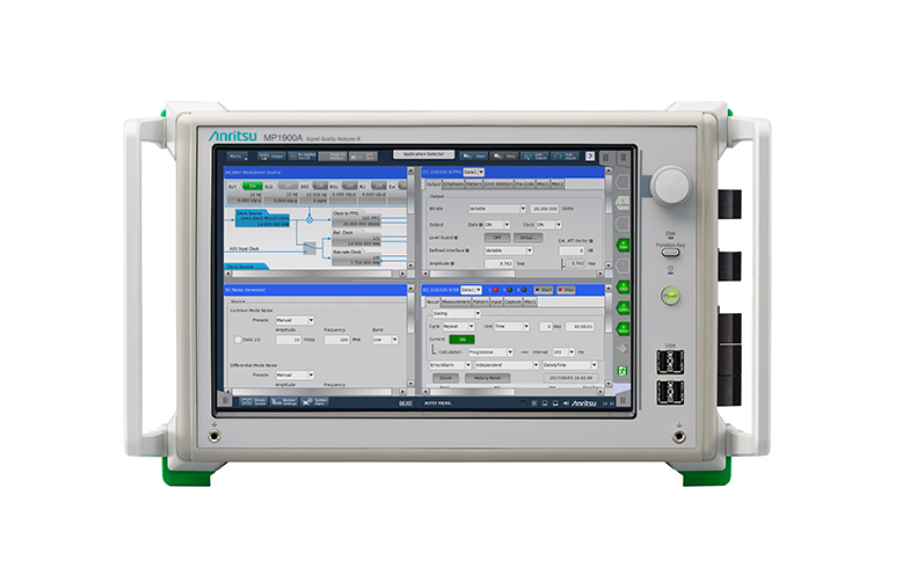

安立推出了一款MP1900A系列信號質量分析儀-R， 這是一款具備8個模塊插槽的高性能BERT，通過PPG/ED、及抖動/噪聲發生器等擴展測量應用，從而支持更快速度設備以進行信號完整性分析。除了針對寬帶網絡接口的物理層測量功能外，一體化的MP1900A還支持了PCI Express總線等接口的測量。

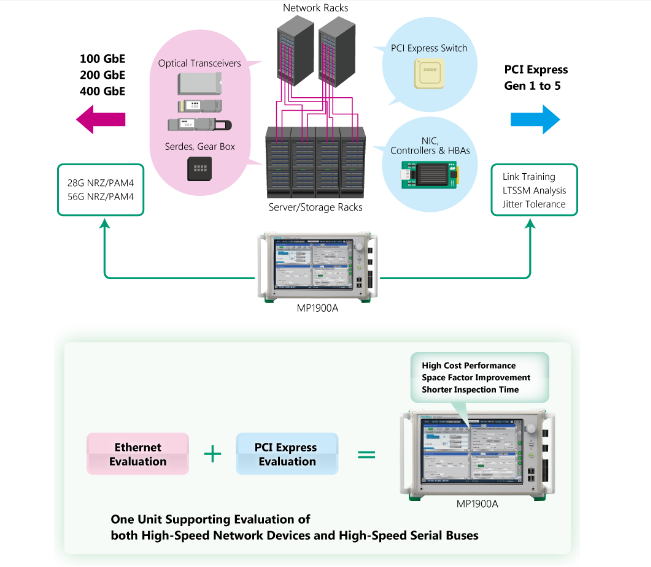

MP1900A支持應用：100 GbE / 200 GbE / 400 GbE / 800 GbE，CEI-25G / 28G / 56G / 112G，InfiniBand EDR / HDR，光纖通道，PCI Express Gen1 / 2/3/4/5，Thunderbolt 1/2/3，USB3 .2 / 4 Type C，SAS-3 / -4，DP1.4，光模塊，SERDES，AOC，高速互連。
安立/Anristu推出的這款信號質量分析儀-R MP1900A，提供了PAM4測試方案和高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)兩套測試方案。
PAM4測試方案
l 最大傳輸容量為512 Gbit / s
l PAM4 PPG/ED (MU196020A/MU196040A)
Baud rate of 2.4 to 64.2 Gbaud*1
多通道可擴展性 4ch PAM4/NRZ NEW
高速Tr / Tf 8.5 ps（20 - 80％）
低殘余抖動數據輸出170 fs rms（典型值）
高質量數據輸出，低噪聲，低失真
4抽頭強調（可變范圍20 dB）
ISI調整功能 NEW
FEC模式生成功能 NEW
Stressed裕度BER < E-12*2
內部時鐘恢復
PAM 4模式編輯器，符號錯誤測量
l 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）
l 電壓噪聲附加功能(Common/Differential/White Noise)
l 使用DUT BER計數器功能測量抖動容限 NEW
高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)
l 傳輸容量最大512 Gbit/s，一個主框架最多可擴展至16ch（配備8個32 Gbit/s 2ch PPG插槽）
l 一體化支持高速網絡、PCIe等總線接口或雙向測試
l 新寬帶32 Gbit/s SI PPG/ED（MU195020A/MU195040A）
? 比特率2.4 Gbit/s到32.1 Gbit/s
? 支持NRZ/PAM4
? 10階加重
? 可變ISI功能
? 多頻段CTLE（8 Gbit/s、16 Gbit/s、28 Gbit/s帶寬）
? 隨機抖動的內部抖動輸出低至115 fs rms（典型值）
? 高靈敏度的數據輸入，典型值達15 mV（眼高）
? 可選1ch/2ch
l PCI Express鏈路訓練、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL021）
l USB 鏈路訓練、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL022）
l 增加抖動和測量抖動容限功能（SJ/RJ/BUJ/SSC，使用MU181500B/MX183000A-PL001）
l 電壓噪聲增加功能（普通、差動式、白噪聲，使用MU195020A/MU195050A）
