快速了解光模塊的眼圖測試及使用設備！記得收藏保存！

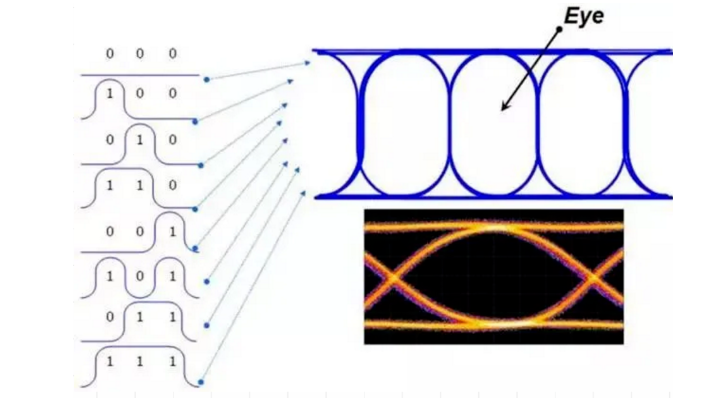

光模塊眼圖測試是一種常見的光學測試方法，用于衡量光模塊在高速數傳信號傳輸時的性能，通常用于測試光模塊的透明性、傳輸距離以及離線儲存性等參數。光模塊眼圖是指在高速數據傳輸時，利用示波器等設備采集的一段時間內的光電變位波形的交錯圖，它能夠反映數據傳輸信號的質量和電路的干擾情況。眼圖的名稱來自于圖像的外觀類似于一個“眼睛”形狀, 故稱眼圖。

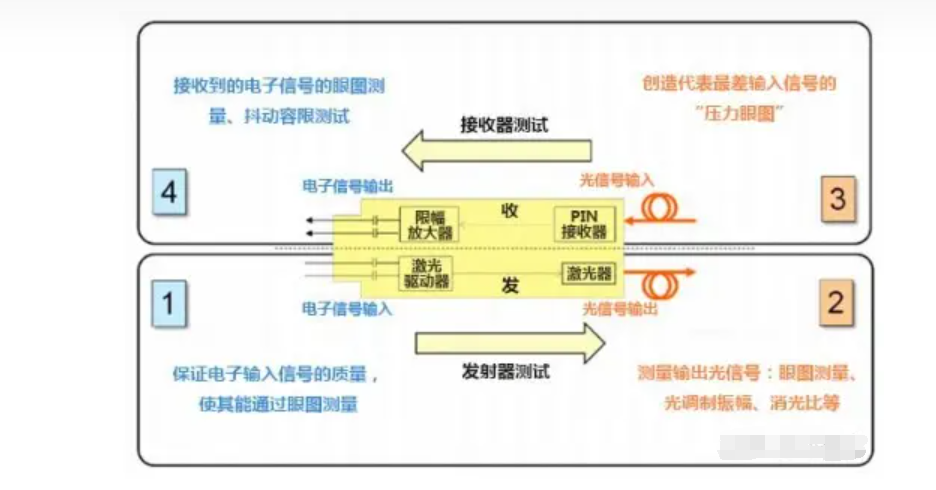

光模塊眼圖測試通常使用高速數字示波器和波形發生器進行測試，光模塊通過光纖傳輸信號，交錯信號波形通過示波器采集，然后通過眼圖分析軟件進行分析。通過對眼圖的分析，可以計算出光模塊的性能參數，如噪聲，抖動，協方差等。這些參數可以幫助用戶確定光模塊的性能和響應時間, 作為性能優化和故障排除的依據，確保光模塊在高速數據傳輸中的穩定性和可靠性。

光模塊眼圖測試是一項復雜的光學測試技術，需要專業的測試設備和高級的測試技能。因此，在進行光模塊的眼圖測試之前，建議用戶充分了解測試的原理和方法，具備充分的測試和分析技能，并嚴格遵守相關的安全指引和測試規程。

下面是光模塊眼圖測試教程（僅供參考）

確認測試需求及設備

首先應當明確測試需求和所使用的設備，如測試的時鐘速率、測量端測試點的位置、光模塊類型等。對于高速串行數據傳輸，使用40G或100G的光模塊需要一定的設備支持。

常見設備有高速示波器、波形發生器、光模塊、光衰減器、光纖、時鐘源、同步接收器等。其中光衰減器可用于調節輸入的光信號強度。

連接測試設備并開啟測試

將波形發生器、光模塊和示波器分別連接好，確認設備供電及開啟。一般而言，需要將波形發生器產生一個固定模式的數據流，將數據流調制在一個恒定的頻率的信號載波上。如果要測試不同模式的數據流，需要在不同模式之間進行切換。輸入端光信號強度應該適中，不要過強或過弱。

調整示波器采樣速率及衰減控制

根據測試系統的時鐘速率和光模塊的性能要求，決定示波器的采樣速率。通過示波器上的控制面板或軟件來設置示波器的參數，如時鐘速率、垂直和水平縮放、觸發設置等，以獲得最佳的測試結果。

開始測試并觀察眼圖

開啟示波器并啟動眼圖測試，采集一段數據，觀察眼圖。眼圖應該滿足以下幾點：

• 眼圖的開口寬度越大，代表光模塊傳輸?shù)男盘栙|(zhì)量越好。

• 眼圖的上升時間和下降時間應該越短越好。

通過調整測試參數、增加光衰減器的損耗、或更換其他測試設備，可以改進眼圖的質量。

結束測試

測試結束時，將所有的設備恢復正常狀態，并記錄下測試結果。根據測試需求，可能需要進行進一步的數據分析和數據處理，如誤碼率測試（BER）等。

以上是一個很簡單的光模塊眼圖測試教程。對于具體的測試需求和設備配置，需要根據情況進行調整和優化。此外，在進行測試時應注意防止眼睛受到光的傷害和安全工作。

光模塊眼圖測試（測試設備，僅供參考）

高速示波器：

• Tektronix DPO/MSO70000DX系列示波器

• Keysight 86100D Infiniium DCA-X系列眼圖分析儀

• Rohde&Schwarz R&S RTP 眼圖分析儀

波形發生器：

• Tektronix AWG7系列波形發生器

• Keysight M8190A 高速任意波形發生器

光模塊：

• QSFP28光模塊，例如Finisar FTL4C1QE1C、Oclaro LR4、QLogic QLE89xx-CU-CK等

光衰減器：

• JDSU OLA-55可變光衰減器

• EXFO FVA系列可變光衰減器

• Anritsu MP1632A 固定光衰減器

光纖：

• OM3或OM4多模光纖，例如Corning ClearCurve OM4、DRAKA 50/125 OM3、Sumitomo OM4等

• SMF單模光纖，例如Corning SMF-28 Ultra、Fujikura FIM-SMF-28等

時鐘源：

• HP 81110A 165 MHz脈沖源

• Agilent 33250A功能發生器

同步接收器：

• Agilent E5867A高速數據接收器

注意： 上述設備清單僅供參考，具體參考型號和選型應根據測試需求、預算和供應商等因素而定。

光模塊測試設備廠家（僅供參考）

Keysight Technologies

Keysight Technologies 是德科技是一家全球領先的電子測試和測量廠商，提供各種用于測試光模塊眼圖的設備，包括高速示波器、眼圖分析儀、信號發生器、誤碼率測試儀等等。 Keysight的產品被廣泛應用于數據中心、通信、航空航天、國防和各種電子設備的生產和測試中。

Anritsu Corporation

Anritsu Corporation 安立是一家日本的電子設備制造商，主要生產通訊檢測、計量醫療和工業自動化設備。Anritsu的產品包括光模塊眼圖測試儀、誤碼率測試儀、高速數字信號發生器等，被廣泛應用于通信、半導體、計算機等領域。

Tektronix, Inc.

Tektronix, Inc.泰克是一家美國的電子測試儀器制造商，提供各種光模塊及高速數字通信測試儀器，包括高速示波器、誤碼率分析儀等，適用于光纖和有線網絡、通信和計算機、航空航天和國防等應用場合。

Rohde & Schwarz

Rohde & Schwarz 羅德與施瓦茨公司是一家德國電子設備制造商，專注于生產高端通信和測試設備。其產品涉及廣泛的應用領域，如移動通信、衛星通信、廣播、無線電與無線電監測、安全性檢查等。Rohde & Schwarz的眼圖測試儀器采用獨特的數字信號處理技術，可幫助用戶獲得精確的測量結果。

EXFO Inc.

EXFO Inc.是一家加拿大的電子設備制造商，主要專注于光學測量和測試技術。EXFO的產品包括光模塊眼圖測試儀、光纖測試儀、光衰減器等，應用于有線和無線網絡、制造商和運營商、國防和安全等廣泛場合。

這些廠家都是行業中的龍頭企業，擁有豐富的經驗和廣泛的服務網絡，也可以根據自己需求聯系進行咨詢選購。
