示波器基礎知識-如何使用示波器，了解基本測量

目前，電子技術已滲透到我們生活中的方方面面。 每天都有數百萬人在使用電子設備，例如手機、電視和 計算機等。 隨著電子技術的進步，這些設備的運行速度也越來越快。 如今，大多數設備都使用高速數字技術。 工程師們需要能夠準確地設計并測試其高速數字設備中的元器件。 對于以往經常設計和測試元器件的儀 表工程師來說，現在還必須要能夠熟練處理高速和高頻儀表。 示波器便是其中之一。

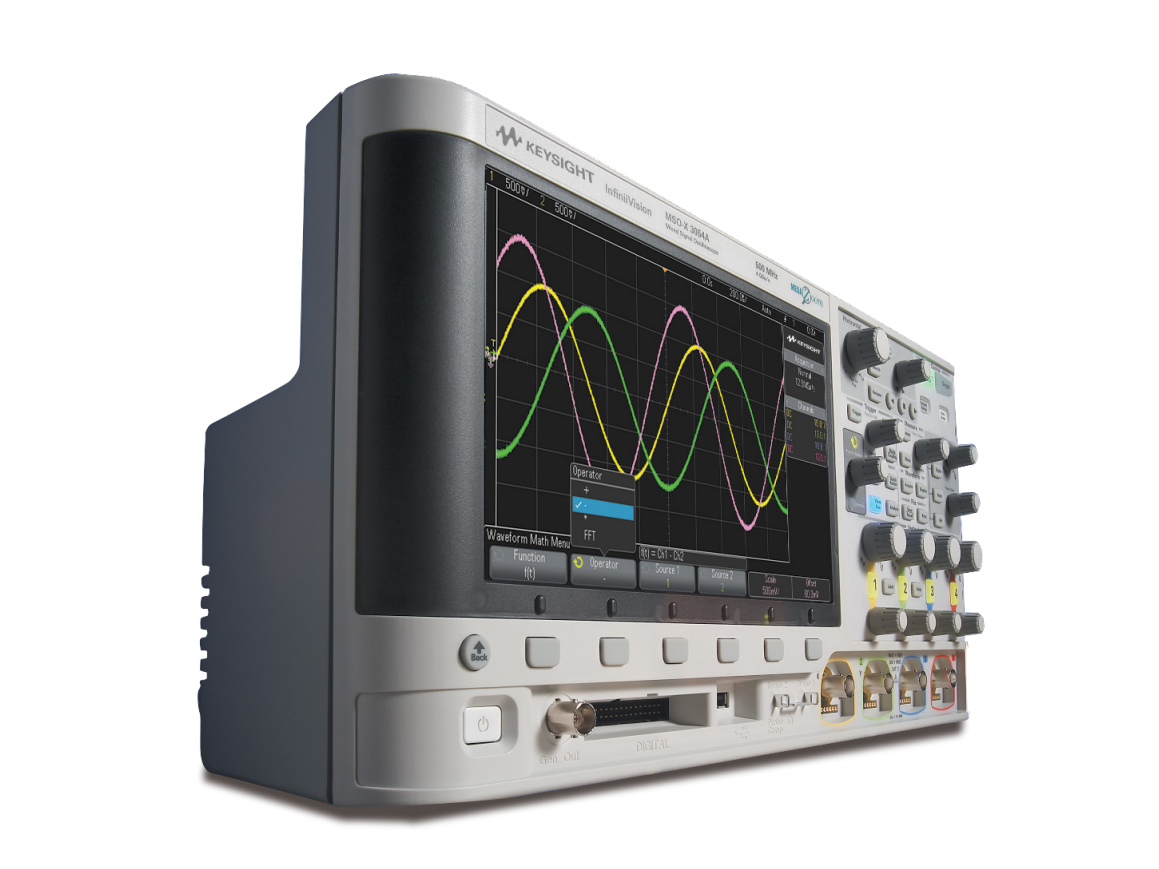

在設計和測試電子設備時，示波器是一種強大且非常有用的工具。 它們對于確定系統的哪些元器件運行正常、哪些元器件出現了故障至關重要。 它們還可以幫助您檢驗新設計的元器件是否達到了預期要求。 示波器可以讓您看到電子信號的真實樣子，其功能要比萬用表強大得多。 示波器的應用非常廣泛，從汽車行業到大學研究實驗室，再到航空航天與國防領域，到處都有它們的身 影。 很多公司都需要依靠示波器來及時發現缺陷，從而生產出功能齊全的產品。

電子信號

示波器主要用于顯示電子信號。 通過查看示波器上顯示的信號，您可以確定電子系統中的元器件是否在 正常工作。 因此，想要了解示波器的工作原理，就必須要了解基本的信號原理。

波屬性

電子信號就是波或脈沖。 以下是波的基本屬性。

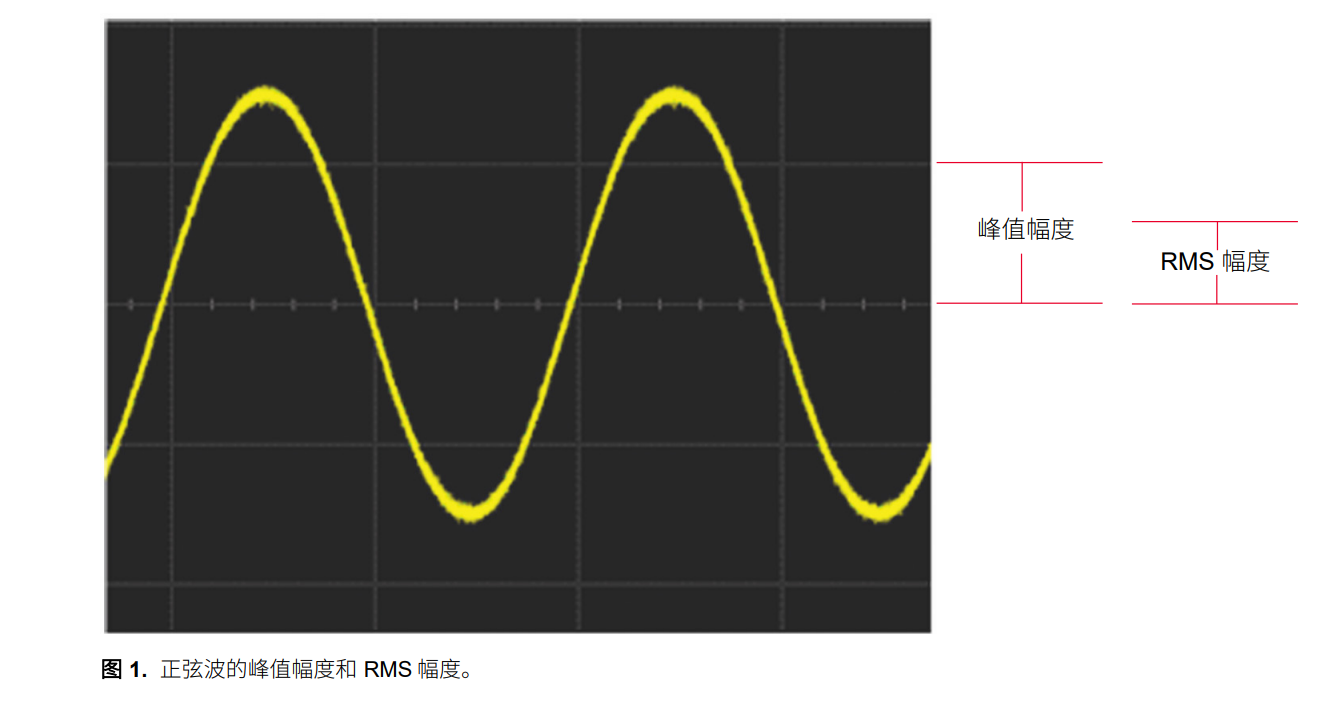

幅度

在工程應用領域，幅度有兩個主要定義常被用到。 第一個是峰值幅度，即擾動的最大位移的幅度。 第二個 被稱為均方根（RMS）幅度。 要計算波形的 RMS 電壓，首先要算出波形的平方，找到其平均電壓，然后 取平方根。 對于正弦波來說，均方根幅度是峰值幅度的 0.707 倍。

相移

相移是指兩個相同波之間的水平平移量。 它用度或弧度來度量。 對于正弦波來說，一個周期用 360 度來 表示。 因此，如果兩個正弦波相差半個周期，則它們的相對相移就是 180 度。

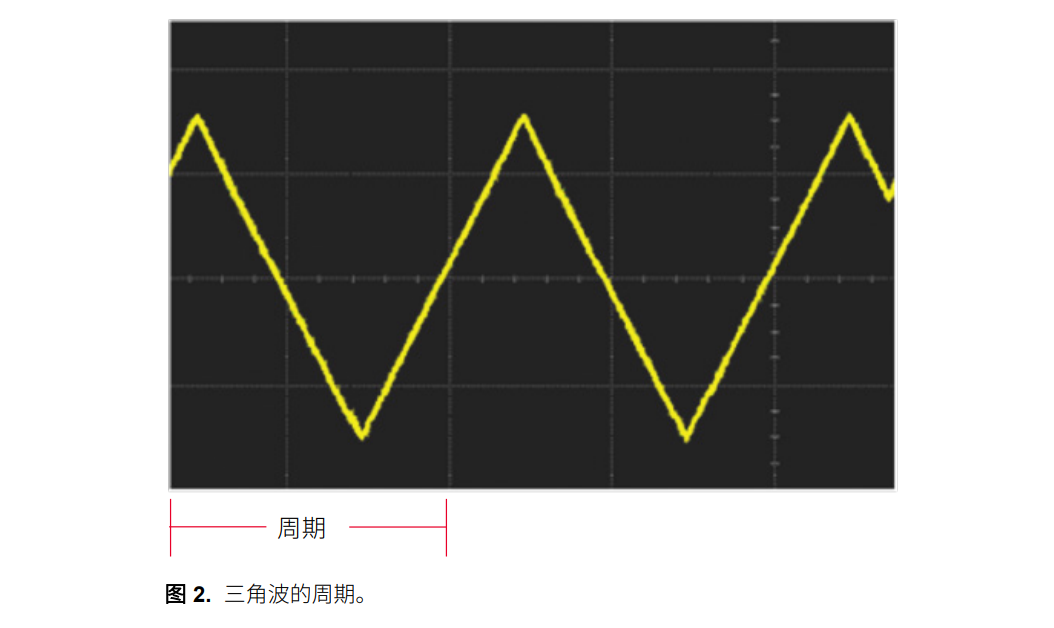

周期

波的周期通常是指波重復自身所需的時間。 周期的測量單位是秒。

頻率

每個周期波都有一個頻率。 頻率是波在一秒內重復的次數（如果以赫茲為單位）。 此外，頻率還是周期的 倒數。

波形

波形就是波的形狀或表現形式。 波形可以為您提供有關信號的大量信息。 例如，它可以告訴您電壓是突然 變化、線性變化還是保持不變。 標準波形有許多種，但本節將只介紹我們最常遇到的波形。

正弦波

正弦波通常與交流（AC）電源相關，例如您家中的電源插座。 正弦波并不總是擁有恒定的峰值幅度。 如 果其峰值幅度隨著時間的推移不斷減小，我們稱該波形為阻尼正弦波。

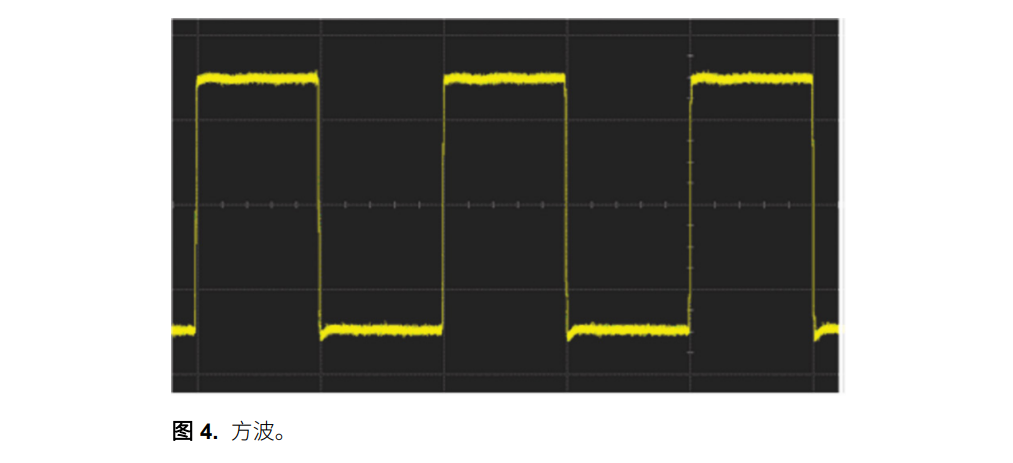

方波/矩形波

方波在兩個不同值之間呈現周期性地跳躍，并且高段和低段的長度相等。 矩形波則有所不同，其高段和低 段的長度不相同。

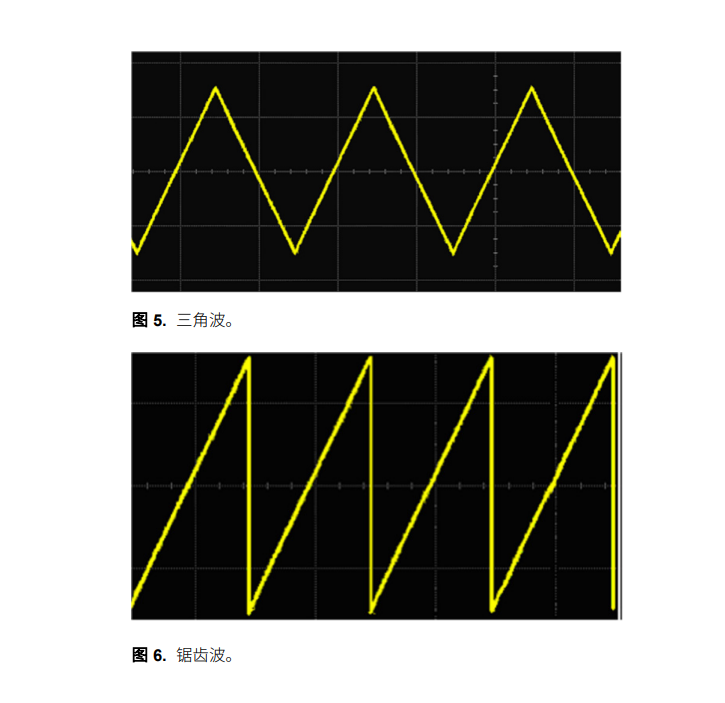

三角波/鋸齒波

在三角波中，電壓隨時間的變化呈線性變化。 其邊緣被稱為斜坡，因為該波形要么逐漸上升、要么逐漸下 降到某個電壓。 鋸齒波看上去與之相似，無論是前邊沿還是后邊沿，也是都有一個隨時間變化的線性電壓 響應。 不過，對面邊沿幾乎是陡降的。

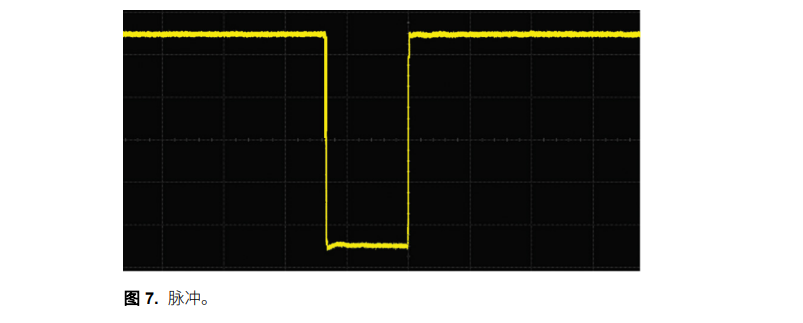

脈沖

脈沖是在其他恒定電壓下突然出現的單個擾動。 設想一下，這就像是我們在房間里輕觸開關打開電燈，然 后迅速關掉。 一系列脈沖稱為一個脈沖序列。 繼續我們的類比，這就好像我們一次次地快速開燈和關燈。 脈沖是信號中出現的毛刺或錯誤的常見波形。 如果信號攜帶的是單片信息，則脈沖也可能是波形。

復合波

波也可以是上述波形的混合。 它們不一定都有周期性，而是可能呈現出非常復雜的波形。
