示波器的基本控制與測量
前面板基本控件
通常情況下，使用前面板上的旋鈕和按鈕來操作示波器。 除了前面板上的控件以外，現在許多高端示波器 都配備了操作系統，因此它們的操作方式與電腦一樣。 您可以將鼠標和鍵盤連接到示波器，使用鼠標控制 顯示屏上的下拉菜單和按鈕來調整控件。 此外，一些示波器配備觸摸屏，您可以使用觸控筆或指尖訪問菜 單。
開始使用之前……
當您第一次坐在示波器旁時，請檢查您正在使用的輸入通道是否已打開。 按下 [Default Settings]（默認設 置）按鈕（如有）。 這將使示波器返回其原始默認狀態。 然后按下 [Autoscale]（自動定標）按鈕（如 有）。 如果您的波形不能在顯示屏上良好顯示，該功能將會自動設置垂直和水平標度。 以此為起點，進行 必要的調整。 如果你失去了波形的蹤跡，或者很難顯示波形，請重復這些步驟。 大多數示波器的前面板上 至少包含四個主要區域：垂直控件、水平控件、觸發控件和輸入控件。
垂直控件

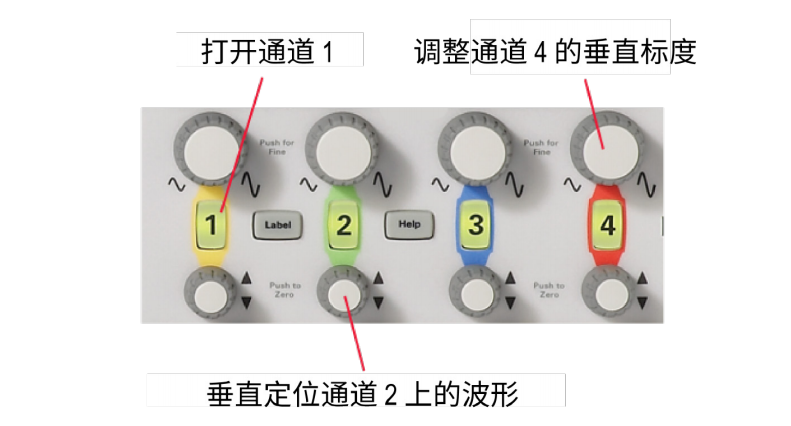

示波器上的垂直控件通常分布在標有“Vertical”（垂直）字樣的區域中。 這些控件讓您可以在垂直方向上調 整顯示。 例如，有一個控件用于指定顯示網格的 y 軸上的每格（刻度）的電壓數。 您可以通過降低每格的 電壓數來放大波形，也可以通過增大這個數量來縮小波形。 還有一個控件用于控制波形的垂直偏移。 該控 件可以在顯示屏中上下平移整個波形。 您可以在圖 16 中看到 Keysight InfiniiVision 2000 X 系列示波器的 垂直控件區。
水平控件

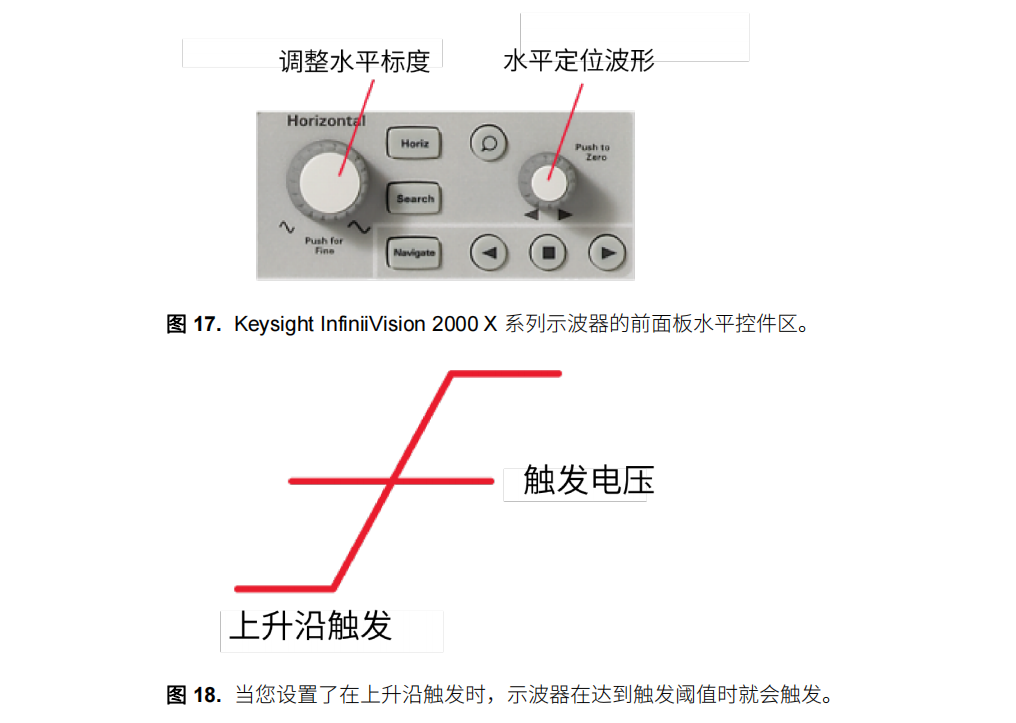

示波器上的水平控件通常分布在前面板上標有“Horizontal”（水平）字樣的區域。 這些控件讓您可以調整顯 示的水平標度。 有一個控件用于指定 x 軸上每格的時間。 同樣，降低每格的時間可以讓您放大更窄的時間 范圍。 該區域還有一個用于水平延遲（偏移）的控件。 該控件讓您能夠掃描一個時間段。 您可以在圖 17 中看到 Keysight InfiniiVision 2000 X 系列示波器的水平控件區。

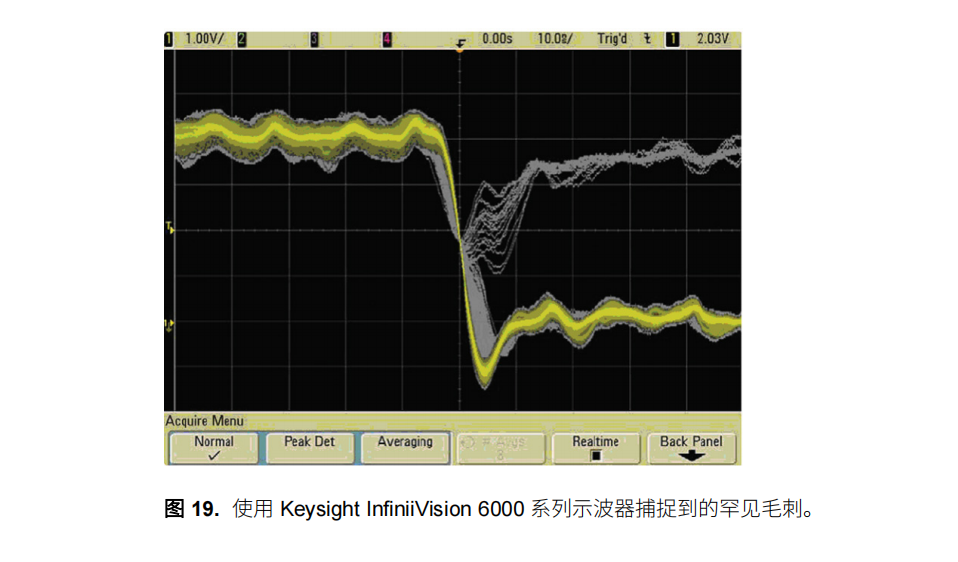

脈寬觸發

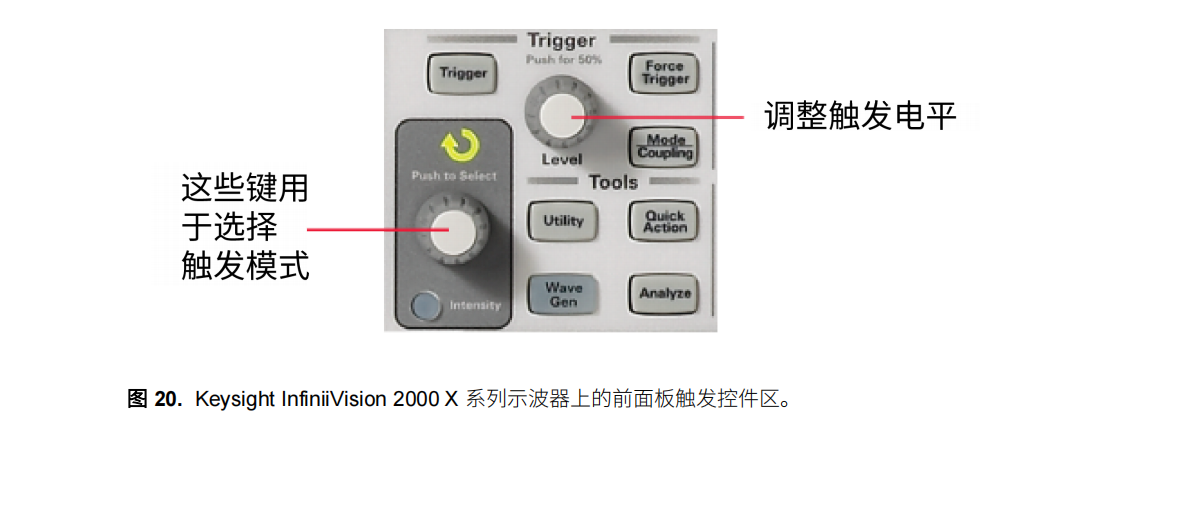

當您需要找出特定的脈寬時，脈寬觸發與毛刺觸發功能相似。 不過，通常您可以觸發任何指定寬度的脈 沖，并且可以選擇要觸發的脈沖的極性（負或正）。 您還可以設置觸發的水平位置。 這樣一來，您就可以 看清觸發前后的情況。 例如，您可以執行毛刺觸發，找出錯誤，然后查看觸發前的信號，以確定產生毛刺 的原因。 如果您將水平延遲設置為零，則觸發事件將被放在屏幕水平方向的中間位置。 在觸發之前發生的 事件將位于屏幕左側，而在觸發之后發生的事件則位于屏幕右側。 您還可以設置觸發耦合，并設置想要觸 發的輸入源。 您不是必須要觸發自己的信號，還可以觸發相關信號。 圖 20 顯示了示波器前面板的觸發控 件區。
輸入控件
示波器上通常有兩個或四個模擬通道。 這些通道會被編號，每個特定通道通常還會有一個相關的按鈕，用 于打開或關閉該通道。 另外，可能還有一個選項，用來指定交流或直流耦合。 如果選擇直流耦合，整個信 號都將被輸入。 反之，交流耦合會阻擋直流分量，使波形居中在 0 伏左右（接地）。 此外，還可以通過選 擇按鈕來指定每個通道的探頭阻抗。 使用輸入控件還可以選擇采樣類型。 基本的信號采樣方法有兩種：
? 實時采樣 實時采樣通常會采集足夠的波形樣本，因此每次采集時都能捕獲波形的完整圖像。 利用實時采樣，當 今一些更高性能的示波器在單次采集中就可以捕獲高達 32GHz 的帶寬信號。
? 等效時間采樣 等效時間采樣通過多次采集建立波形。 在第一次采集時對信號的一部分進行采樣，然后在第二次采集 時對另一部分進行采樣，依此類推。 然后，將所有這些信息組合在一起，以重建波形。 對于速度太 快、無法進行實時采樣的的高頻信號（> 32 GHz），等效時間采樣非常有用。
軟件鍵

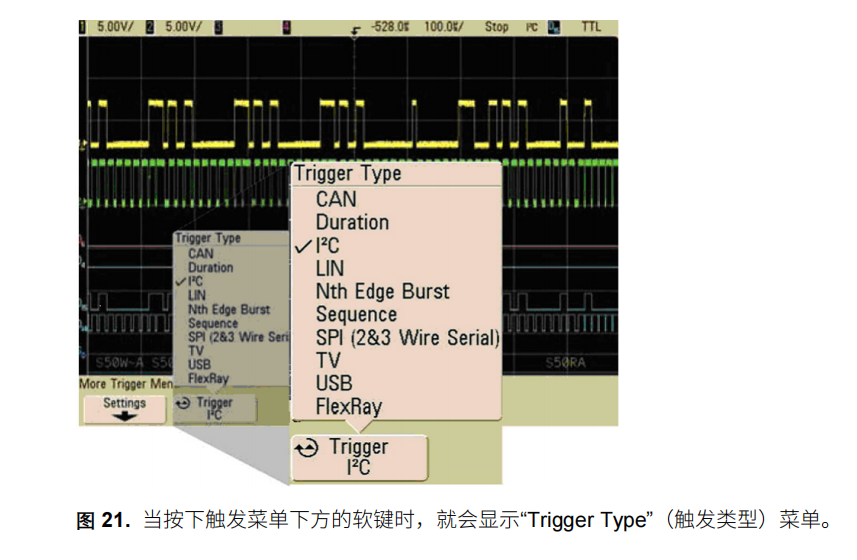

軟鍵常出現在未安裝 Windows 操作系統的示波器上（軟鍵圖片見圖 8）。 使用這些軟鍵可以導航示波器顯 示屏上的菜單系統。 圖 21 顯示了按下軟鍵時下拉菜單的樣子。 圖中顯示的是用于選擇觸發模式的菜單。 您可以連續按軟鍵進行滾動選擇，前面板上的有一個旋鈕，也用于滾動選擇。 圖 21. 當按下觸發菜單下方的軟鍵時，就會顯示“Trigger Type”（觸發類型）菜單。
基本測量
使用數字示波器可以對波形執行廣泛的測量。 測量的范圍和復雜程度取決于示波器的功能集。 圖 22 顯示 的是 Keysight 8000 系列示波器的空白顯示。 注意屏幕最左側列出的測量按鈕/圖標。 可以使用鼠標將這些 圖標拖到波形上，測量結果就會被計算出來。 這些圖標也很方便，因?yàn)閳D標本身就能告知您正在進行什么 測量。
前面板基本控件
通常情況下，使用前面板上的旋鈕和按鈕來操作示波器。 除了前面板上的控件以外，現在許多高端示波器 都配備了操作系統，因此它們的操作方式與電腦一樣。 您可以將鼠標和鍵盤連接到示波器，使用鼠標控制 顯示屏上的下拉菜單和按鈕來調整控件。 此外，一些示波器配備觸摸屏，您可以使用觸控筆或指尖訪問菜 單。
開始使用之前……
當您第一次坐在示波器旁時，請檢查您正在使用的輸入通道是否已打開。 按下 [Default Settings]（默認設 置）按鈕（如有）。 這將使示波器返回其原始默認狀態。 然后按下 [Autoscale]（自動定標）按鈕（如 有）。 如果您的波形不能在顯示屏上良好顯示，該功能將會自動設置垂直和水平標度。 以此為起點，進行 必要的調整。 如果你失去了波形的蹤跡，或者很難顯示波形，請重復這些步驟。 大多數示波器的前面板上 至少包含四個主要區域：垂直控件、水平控件、觸發控件和輸入控件。
垂直控件
示波器上的垂直控件通常分布在標有“Vertical”（垂直）字樣的區域中。 這些控件讓您可以在垂直方向上調 整顯示。 例如，有一個控件用于指定顯示網格的 y 軸上的每格（刻度）的電壓數。 您可以通過降低每格的 電壓數來放大波形，也可以通過增大這個數量來縮小波形。 還有一個控件用于控制波形的垂直偏移。 該控 件可以在顯示屏中上下平移整個波形。 您可以在圖 16 中看到 Keysight InfiniiVision 2000 X 系列示波器的 垂直控件區。
水平控件
示波器上的水平控件通常分布在前面板上標有“Horizontal”（水平）字樣的區域。 這些控件讓您可以調整顯 示的水平標度。 有一個控件用于指定 x 軸上每格的時間。 同樣，降低每格的時間可以讓您放大更窄的時間 范圍。 該區域還有一個用于水平延遲（偏移）的控件。 該控件讓您能夠掃描一個時間段。 您可以在圖 17 中看到 Keysight InfiniiVision 2000 X 系列示波器的水平控件區。
脈寬觸發
當您需要找出特定的脈寬時，脈寬觸發與毛刺觸發功能相似。 不過，通常您可以觸發任何指定寬度的脈 沖，并且可以選擇要觸發的脈沖的極性（負或正）。 您還可以設置觸發的水平位置。 這樣一來，您就可以 看清觸發前后的情況。 例如，您可以執行毛刺觸發，找出錯誤，然后查看觸發前的信號，以確定產生毛刺 的原因。 如果您將水平延遲設置為零，則觸發事件將被放在屏幕水平方向的中間位置。 在觸發之前發生的 事件將位于屏幕左側，而在觸發之后發生的事件則位于屏幕右側。 您還可以設置觸發耦合，并設置想要觸 發的輸入源。 您不是必須要觸發自己的信號，還可以觸發相關信號。 圖 20 顯示了示波器前面板的觸發控 件區。
輸入控件
示波器上通常有兩個或四個模擬通道。 這些通道會被編號，每個特定通道通常還會有一個相關的按鈕，用 于打開或關閉該通道。 另外，可能還有一個選項，用來指定交流或直流耦合。 如果選擇直流耦合，整個信 號都將被輸入。 反之，交流耦合會阻擋直流分量，使波形居中在 0 伏左右（接地）。 此外，還可以通過選 擇按鈕來指定每個通道的探頭阻抗。 使用輸入控件還可以選擇采樣類型。 基本的信號采樣方法有兩種：
? 實時采樣 實時采樣通常會采集足夠的波形樣本，因此每次采集時都能捕獲波形的完整圖像。 利用實時采樣，當 今一些更高性能的示波器在單次采集中就可以捕獲高達 32GHz 的帶寬信號。
? 等效時間采樣 等效時間采樣通過多次采集建立波形。 在第一次采集時對信號的一部分進行采樣，然后在第二次采集 時對另一部分進行采樣，依此類推。 然后，將所有這些信息組合在一起，以重建波形。 對于速度太 快、無法進行實時采樣的的高頻信號（> 32 GHz），等效時間采樣非常有用。
軟件鍵
軟鍵常出現在未安裝 Windows 操作系統的示波器上（軟鍵圖片見圖 8）。 使用這些軟鍵可以導航示波器顯 示屏上的菜單系統。 圖 21 顯示了按下軟鍵時下拉菜單的樣子。 圖中顯示的是用于選擇觸發模式的菜單。 您可以連續按軟鍵進行滾動選擇，前面板上的有一個旋鈕，也用于滾動選擇。 圖 21. 當按下觸發菜單下方的軟鍵時，就會顯示“Trigger Type”（觸發類型）菜單。
基本測量
使用數字示波器可以對波形執行廣泛的測量。 測量的范圍和復雜程度取決于示波器的功能集。 圖 22 顯示 的是 Keysight 8000 系列示波器的空白顯示。 注意屏幕最左側列出的測量按鈕/圖標。 可以使用鼠標將這些 圖標拖到波形上，測量結果就會被計算出來。 這些圖標也很方便，因?yàn)閳D標本身就能告知您正在進行什么 測量。
