您想了解一款能夠為您提供精確、靈活、便捷的源測量解決方案的儀器嗎？那么，您一定要看看 Keithley 2450 源測量單元 (SMU)。這是一款集電壓、電流和電阻源和測量功能于一體的高性能儀器，它還擁有一個五英寸的高分辨率電容式觸摸屏，讓您可以直觀地操作和控制儀器，無需復雜的編程或菜單導航。在本文中，我將為您介紹 Keithley 2450 SMU 的主要特點、應用領域和優勢，希望能夠幫助您更好地了解這款儀器的魅力。
Keithley 2450 SMU 是一款新一代的源測量單元，它具有以下幾個主要特點：

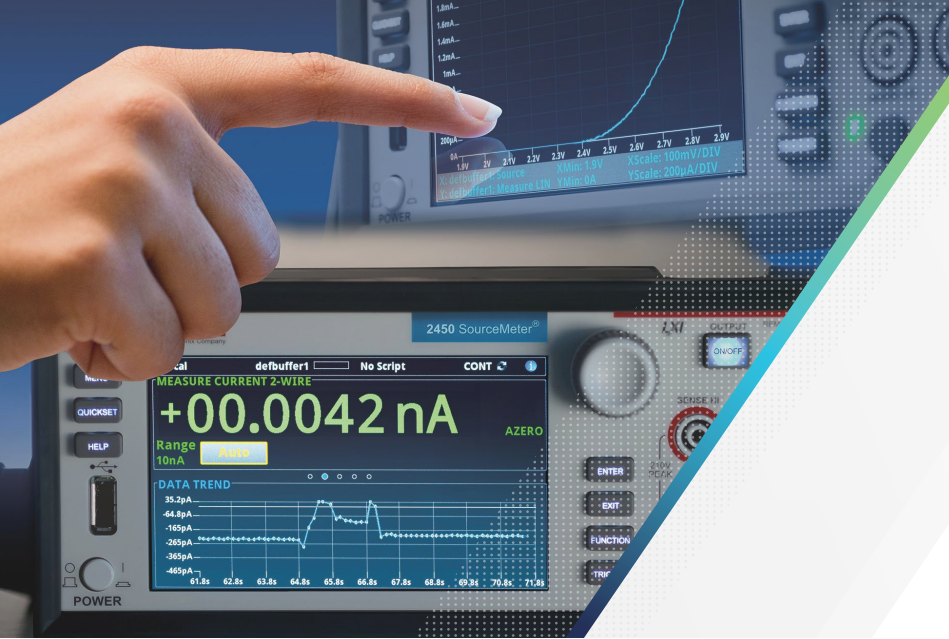

? 五英寸高分辨率電容式觸摸屏GUI：這是 Keithley 2450 SMU 最顯著的創新之處，它讓您可以通過觸摸屏來設置參數、查看數據、執行測試、保存結果等，無需使用傳統的旋鈕或按鍵。觸摸屏上還有內置的上下文相關的前面板輔助，可以為您提供實時的操作指導和提示。您還可以通過觸摸屏來選擇不同的顯示模式，如數字儀表、圖形波形、直方圖等，以適應不同的測試需求和偏好。
? 0.012%基礎測量精度，6?位分辨率：Keithley 2450 SMU 采用了高精度的模數轉換器和低噪聲的放大器，可以提供高達 6? 位的分辨率和 0.012% 的基礎測量精度。這意味著您可以對微小的信號變化進行準確和可靠的檢測和分析，無論是電壓、電流還是電阻。Keithley 2450 SMU 還支持多種測量速度和濾波選項，讓您可以根據測試條件和精度要求進行靈活的調整。
? 源和匯（四象限）操作：Keithley 2450 SMU 不僅可以作為一個精密的電壓或電流源來驅動被測件，還可以作為一個電子負載來吸收被測件產生的功率。這就是所謂的四象限操作，它使得 Keithley 2450 SMU 可以適應各種有源或無源的被測件，如二極管、晶體管、LED、太陽能電池等。四象限操作還可以讓您模擬不同的工作狀態和故障情況，以進行更全面和深入的測試。
? 2450 SCPI 和 TSP? 腳本編程模式：Keithley 2450 SMU 支持兩種編程模式，一種是標準的 SCPI (標準命令集合) 編程模式，另一種是獨特的 TSP (測試腳本處理器) 腳本編程模式。SCPI 編程模式允許您使用通用的命令語法來控制儀器，它與 Keithley 2400 系列 SMU 兼容，方便您進行遷移或升級。TSP 腳本編程模式則讓您可以在儀器內部運行基于 Lua 的腳本程序，實現更高的執行速度和更強的自定義能力。您還可以通過 TSP-Link/Ethernet 接口來連接多臺 Keithley 2450 SMU，形成一個同步的多通道測試系統。
Keithley 2450 SMU 是一款適合所有人的通用 SMU，它可以廣泛應用于電子元件和半導體設備的 IV 測試、特性分析、壽命測試等領域。下面列舉了一些典型的應用示例：
? 半導體器件測試：Keithley 2450 SMU 可以對各種半導體器件，如二極管、晶體管、MOSFET、IGBT 等進行靜態和動態的 IV 測試，包括正向和反向電流、電壓、電阻、導通電壓、截止電流、飽和電流、閾值電壓等參數。您還可以利用 Keithley 2450 SMU 的四象限操作來模擬不同的負載條件，如短路、開路、過載等，以檢測器件的穩定性和可靠性。
? LED 測試：Keithley 2450 SMU 可以對 LED 等光電器件進行光電特性測試，包括正向電壓、正向電流、光輸出功率、光效率等參數。您還可以利用 Keithley 2450 SMU 的脈沖模式來對 LED 進行低占空比的驅動，以減少自加熱對測試結果的影響。此外，您還可以通過外接光功率計或光譜儀來擴展 Keithley 2450 SMU 的測量功能，如波長、色溫等。
? 太陽能電池測試：Keithley 2450 SMU 可以對太陽能電池等光伏器件進行光伏特性測試，包括開路電壓、短路電流、最大功率點、填充因子等參數。您還可以利用 Keithley 2450 SMU 的四象限操作來模擬不同的太陽能輻照強度和負載阻抗，以評估器件的轉換效率和輸出性能。此外，您還可以通過外接太陽能模擬器或環境室來模擬不同的光照和溫度條件，以考察器件的環境適應性。
Keithley 2450 SMU 是一款集多種功能于一體的儀器，它具有以下幾個方面的優勢：
? 節省空間和成本：Keithley 2450 SMU 可以替代傳統的多個儀器組合，如電源、萬用表、負載等，從而節省了實驗室或生產線上的空間和成本。您只需要一臺 Keithley 2450 SMU 就可以完成各種源測量任務，無需頻繁地切換或連接不同的儀器。
? 提高效率和便利：Keithley 2450 SMU 的觸摸屏用戶界面讓您可以直觀地操作和控制儀器，無需復雜的編程或菜單導航。您可以通過觸摸屏來快速地設置參數、查看數據、執行測試、保存結果等，從而提高了測試效率和便利性。您還可以通過觸摸屏來選擇不同的顯示模式，如數字儀表、圖形波形、直方圖等，以適應不同的測試需求和偏好。
