如何使用keysight 86100D測試眼圖?有哪些應用場景？
keysight 86100D測試眼圖（86100A/B/C同理）
? 選擇合適的硬件配置，根據您的信號類型和速率，選擇相應的帶寬、靈敏度和時鐘恢復的模塊。例如，對于高達 32 GBaud 的 PAM-4 信號，您可以選擇雙 50 GHz 的電氣帶寬模塊 86108B 或者 34 GHz 的光學帶寬模塊 86105D-281
? 連接您的信號源和 DCA-X 主機，并打開 FlexDCA 用戶界面。選擇 Eye/Mask 模式，并設置好觸發、時基、垂直和水平參數。

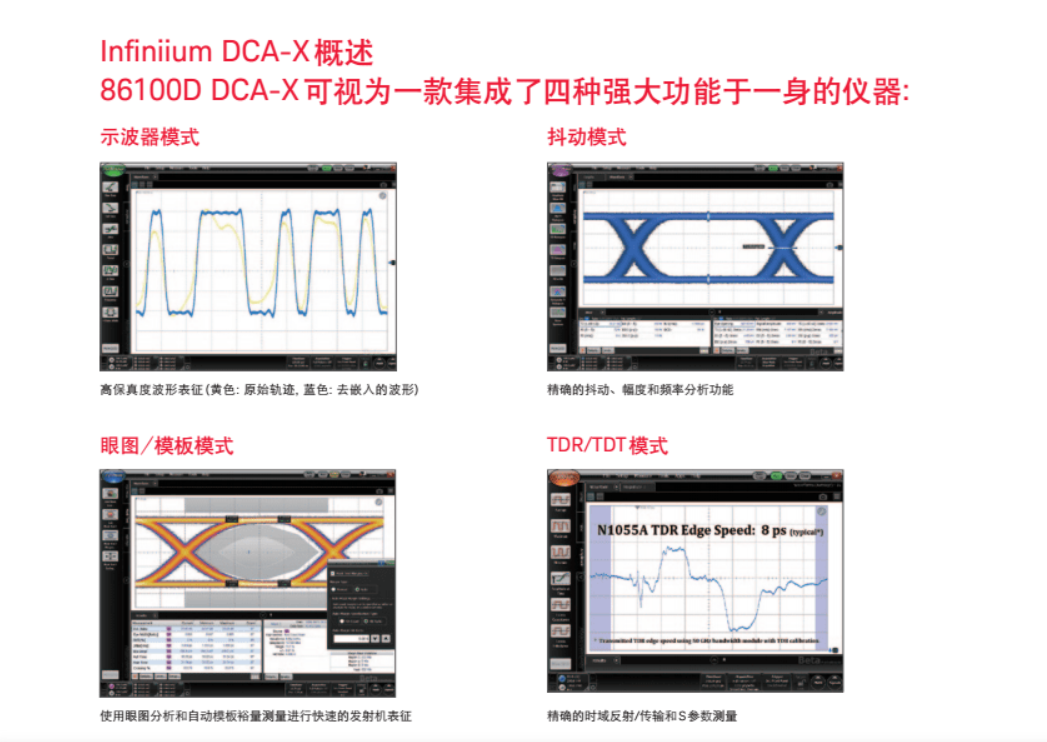

? 在 Eye/Mask 模式下，可以對眼圖進行各種測量，包括眼寬、眼高、眼偏斜、電平幅值、電平噪聲、電平偏斜等，也可以使用內置的標準掩?；蜃远x掩模來進行掩模測試。
? 如果需要對 PAM-4 信號進行更深入的分析，可以使用 86100D-9FP PAM-N 分析軟件，它可以提供更多的功能，如線性度測量、均衡器設置、相位噪聲分析等。
? 如果需要對 PAM-4 信號進行抖動和幅度分析，可以使用 86100D-200/300 軟件選項，它可以對 IEEE JP03 模式進行精確的抖動頻譜、抖動分量和幅度分量分析。
? 如果需要對 PAM-4 信號進行去嵌入、嵌入或仿真，可以使用，它可以讓您在測量或仿真的信號上添加或移除通道效應。
aglient 86100D有哪些應用場景

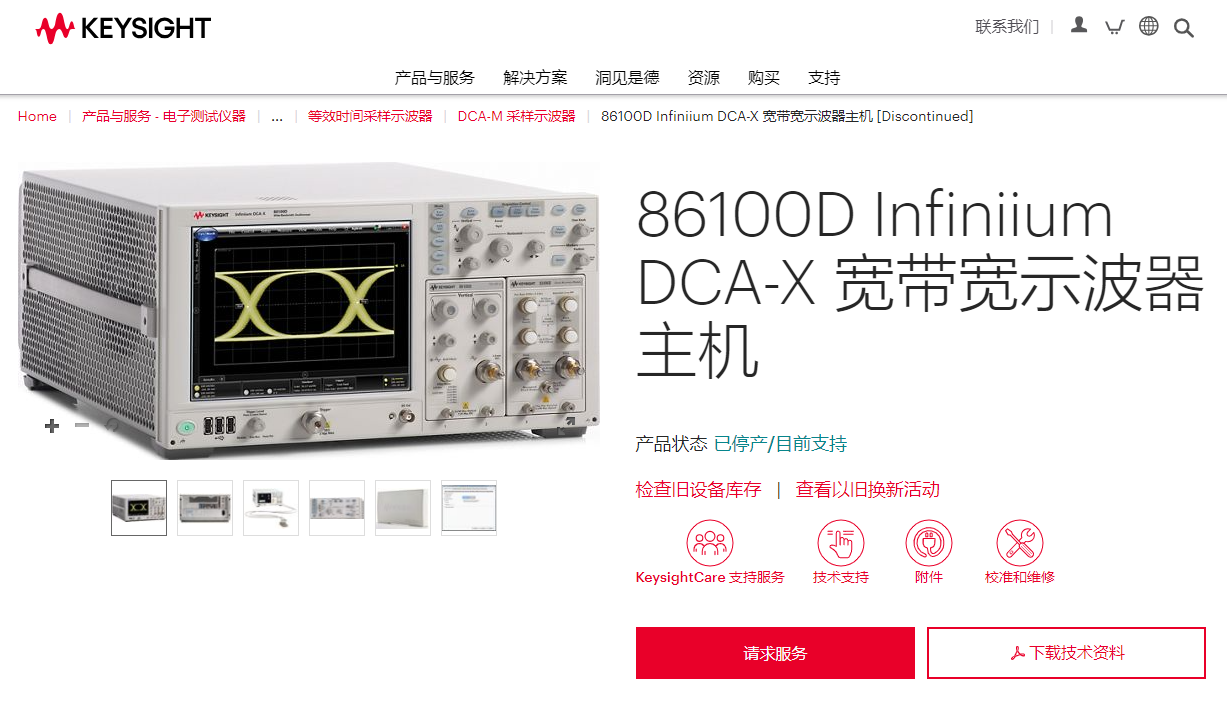

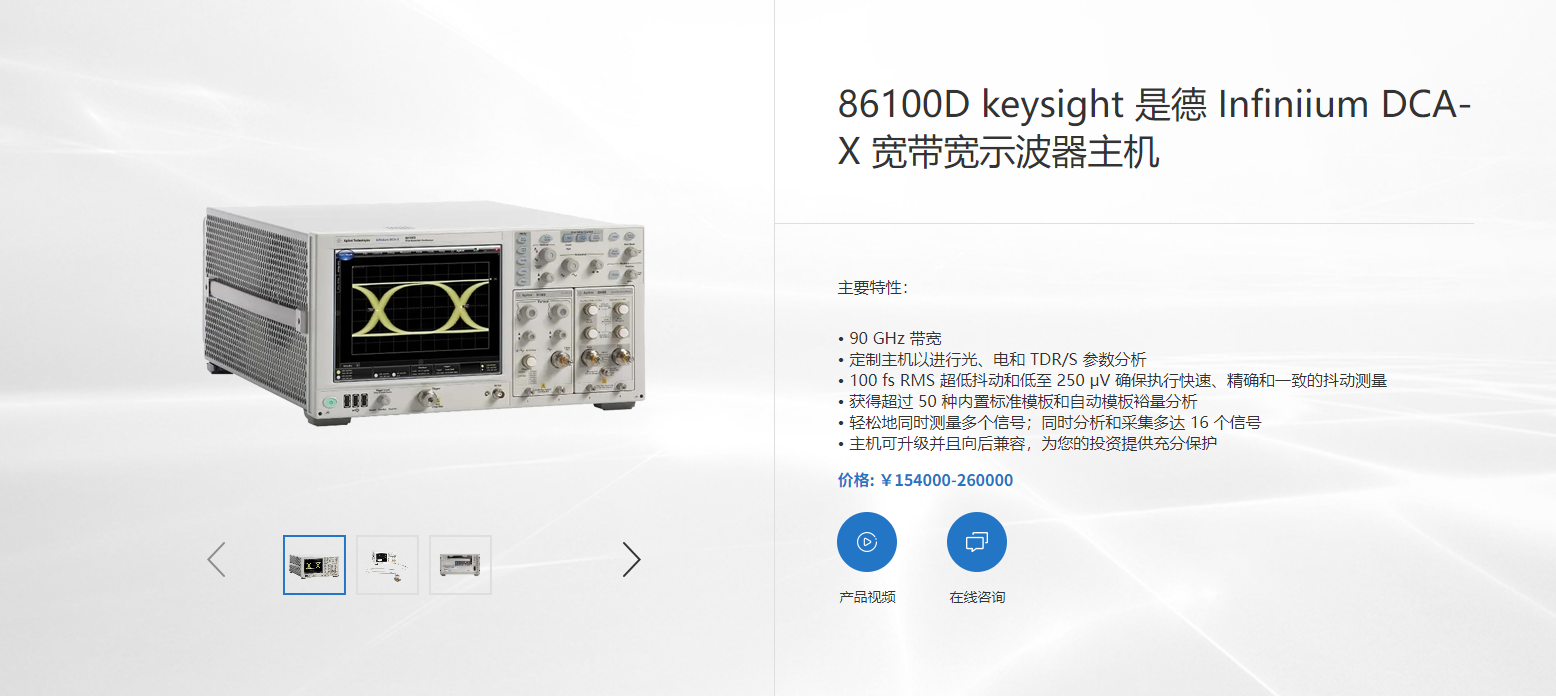

86100D 是一款高性能的寬帶示波器，它可以對高速數字設計進行精確和準確的測量，從 50 Mb/s 到超過 80 Gb/s。它有以下幾種應用場景：
? 光學收發器的設計和生產測試，它可以提供眼圖分析、參考接收器、掩模測試等功能，以及符合各種行業標準的測量。
? 電子 ASIC/FPGA/IC 的設計和表征，它可以提供波形分析、抖動分析、相位噪聲分析、均衡器設置等功能，以及去嵌入、嵌入或仿真信號的能力。
? TDR/TDT/S-參數的串行總線設計、電纜和 PCB 通道表征，它可以提供時域反射/傳輸阻抗和 S-參數測量，以及對通道效應的去嵌入、嵌入或仿真。
KEYSIGHT 86100D有哪些其他功能？
86100D除了我之前提到的功能外，還有一些其他的功能，根據需求，列舉了以下幾點：
? 它可以提供綜合的去嵌入/嵌入功能，使用 86100D-SIM InfiniiSim-DCA 許可證，可以對信號進行去除或添加線路或器件的影響，從而更準確地評估信號的質量。
? 它可以提供先進的信號處理，例如濾波、FFT、差分和集成功能，可以對信號進行不同的變換和操作，以便更好地分析信號的特性。
? 它可以提供新的測量功能，包括數據相關脈寬收縮（DDPWS）、不相關抖動（UJ）、J2、J9 等等，可以對信號的抖動和噪聲進行更深入的分析和量化。
? 它可以提供相位噪聲/抖動頻譜分析、相位鎖定環（PLL）分析、自定義分析（MATLAB）等功能，可以對信號的相位穩定性、時鐘同步性、自定義算法等進行更專業的評估和優化。
