Keysight 86100D示波器問題匯總,看這篇

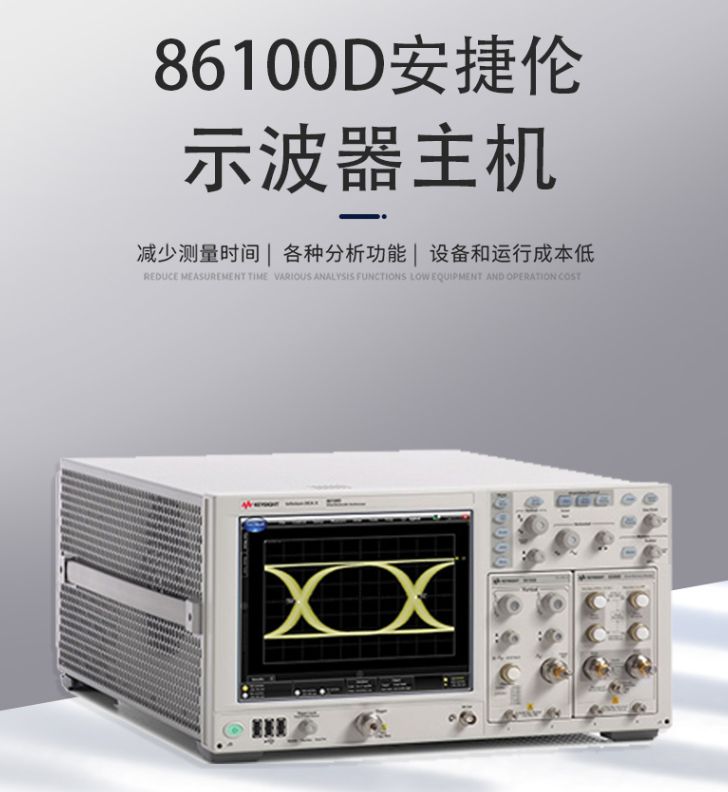

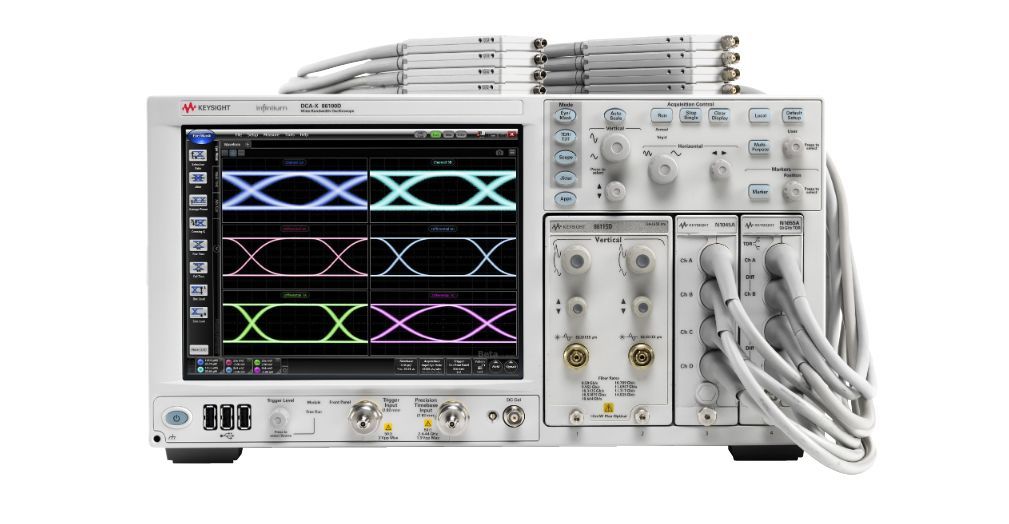

KEYSIGHT 86100D 是一款寬帶寬示波器主機，可以用于高速數字信號和光纖通信系統的測試與分析它可以配合不同的模塊，如 86105C，來實現多達 90 GHz 的帶寬，以及時域測量、頻譜分析、眼圖分析等功能它還具有超低抖動和低噪聲性能，可以提供快速、精確和一致的抖動測量它是一款適用于光學和電氣設計的高性能示波器。
86100D有哪些型號？86100D以下幾種型號：
? 86100D-001：具有增強型觸發功能，可以實現對復雜信號的觸發和捕獲
? 86100D-002：具有內置的光電轉換器（PD）電源，可以為光電轉換器提供穩定的偏置電壓
? 86100D-003：具有內置的光開關，可以在多個光通道之間切換信號，無需重新連接光纖
? 86100D-004：具有內置的光衰減器，可以調節輸入信號的光功率，避免過載或欠載
? 86100D-005：具有內置的光功率計，可以測量輸入信號的光功率和波長
86100D可以測量什么類型的信號？86100D測量以下類型的信號：
? 光信號：86100D可以使用光電轉換器模塊或光采樣模塊，對光信號進行直接采樣或間接轉換，從而獲得光信號的波形、眼圖、抖動、掩碼等參數。86100D支持多種光標準，如Ethernet、Fibre Channel、OTN、SONET/SDH等，并提供校準的參考接收器和自動掩碼分析功能。
? 電信號：86100D可以使用電采樣模塊或電TDR/TDT模塊，對電信號進行高保真的波形捕獲和分析，從而獲得電信號的幅度、頻率、相位、抖動、噪聲等參數。86100D支持多種電標準，如PCI Express、USB、HDMI、MIPI等，并提供去嵌入/嵌入、均衡器等信號處理功能。
? TDR/TDT/S參數：86100D可以使用電TDR/TDT模塊或光TDR/TDT模塊，對電纜、PCB或光纖等傳輸介質進行時域反射/透射測試，從而獲得介質的阻抗、損耗、回波等參數。86100D還可以將時域數據轉換為頻域數據，從而獲得介質的S參數，并提供Smith圖和極坐標圖等顯示方式。
86100D可以測量DDR5嗎？86100D可以測量DDR5的電氣信號，但是需要使用特定的模塊和軟件。86100D可以使用86108B/C電氣模塊，配合N6462A DDR4/DDR5 Compliance Test Software，來對DDR5的時鐘、數據和控制信號進行測量和分析。
86100D可以測量哪些協議？86100D可以測量多種高速數字協議，包括光學和電氣信號。86100D支持的協議有以下一些：

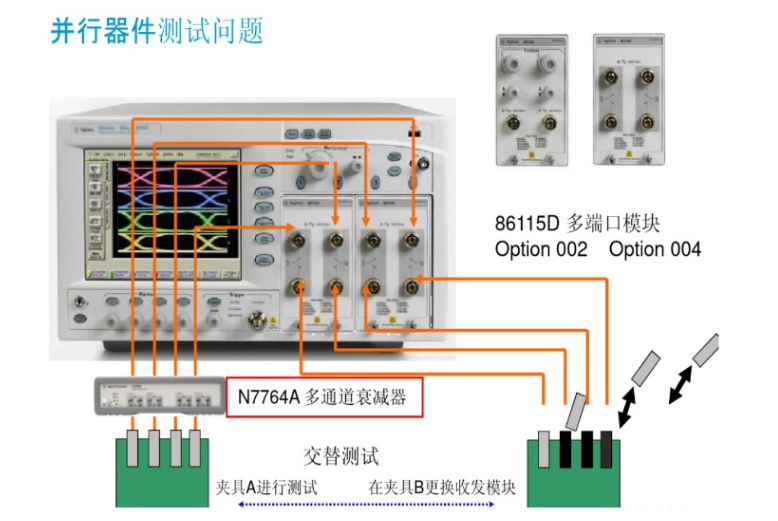

? 光學協議：86100D可以測量從50 MBd到超過80 GBd的光學信號，包括光纖通道、以太網、OTN、SONET/SDH、光纖互聯等協議。86100D可以使用不同的光學模塊，如86105C/D、86115D、86116C/D等，來適應不同的波長和速率。
? 電氣協議：86100D可以測量從50 MBd到超過40 Gb/s的電氣信號，包括PCI Express、SATA/SAS、USB、HDMI、DisplayPort、MIPI等協議。86100D可以使用不同的電氣模塊，如86108B/C、86112D、86118A等，來適應不同的電壓和阻抗。
86100D有哪些測量模式？86100D有以下幾種測量模式：
? 示波器模式：提供高保真的波形特性分析，可以測量波形的幅度、頻率、相位、占空比等參數。
? 眼圖/掩模模式：提供快速的發射機特性分析，使用眼圖分析、校準參考接收器和自動掩模余量分析。
? 抖動模式：提供精確的抖動、幅度和頻率分析能力，可以測量抖動的類型、大小、分布、譜密度等參數。
? TDR/TDT模式：提供準確的時域反射/傳輸阻抗和S參數測量，可以測量信道、電纜和PCB的特性阻抗、回波損耗、插入損耗等參數。
86100D分辨率是多少？

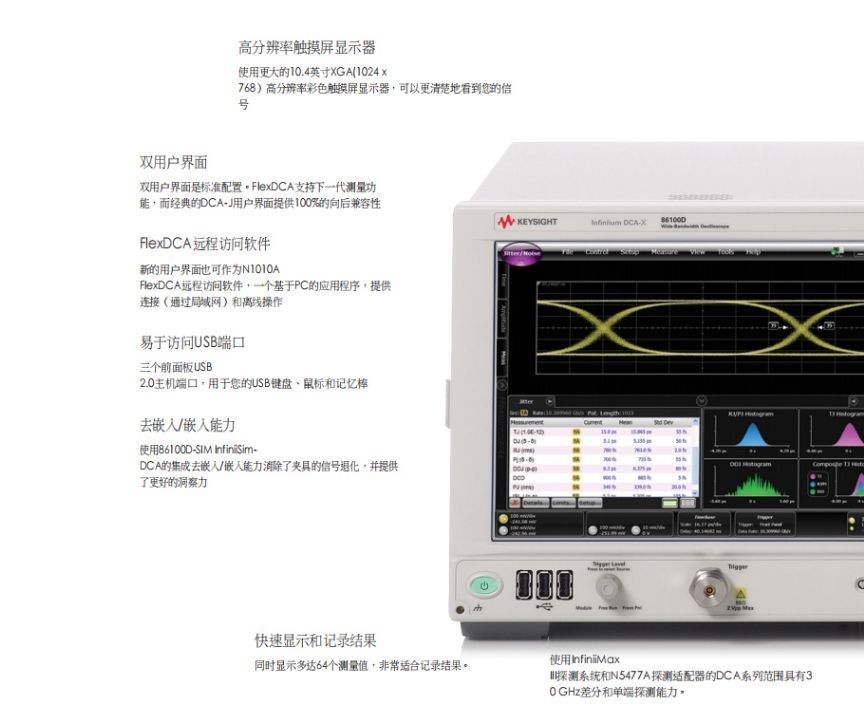

? 在示波器模式下，86100D的水平分辨率為1024像素，垂直分辨率為768像素
? 在眼圖/掩模模式下，86100D的水平分辨率為0.1 ps，垂直分辨率為0.1%
? 在抖動模式下，86100D的時間間隔分辨率為0.01 ps，幅度間隔分辨率為0.01
? 在TDR/TDT模式下，86100D的時間分辨率為3 ps，空間分辨率為0.45 mm
86100D有哪些特點？86100D是一款高性能的寬帶寬示波器，可以精確測量高速數字設計的波形特性和質量。86100D有以下一些特點：
? 支持多達16個通道同時測量，帶寬超過90GHz，抖動低于50fs，噪聲低于250uV。
? 提供多種測量模式，包括示波器模式、眼圖/掩模模式、抖動模式和TDR/TDT模式。
? 提供多種信號分析功能，包括去嵌入/嵌入、均衡、相位鎖定環、相位噪聲、自定義分析等。
? 提供多種行業標準的掩模測試和參考接收機，以及自動掩模裕度分析。
? 提供多種信號處理功能，包括濾波、FFT、差分和集成功能等。
86100D可以用于哪些應用場景？
86100D可以用于多種高速數字設計的應用場景，例如： 光纖通信系統的測試和驗證，包括光模塊、光收發器、光交換機等。 它可以測量和分析光纖信號的波形、眼圖、抖動、頻譜等參數，以評估系統的性能和可靠性。 高速串行總線的測試和驗證，包括PCI Express、USB 3.0、HDMI、SATA等。 它可以測量和分析電氣信號的波形、眼圖、抖動、頻譜等參數，以評估總線的互操作性和信號完整性。 高速存儲器的測試和驗證，包括DDR3、DDR4、LPDDR4等。 它可以測量和分析存儲器信號的波形、眼圖、抖動、頻譜等參數，以評估存儲器的穩定性和性能。 高速模擬電路的測試和驗證，包括ADC、DAC、PLL等。 它可以測量和分析模擬信號的波形、眼圖、抖動、頻譜等參數，以評估電路的精度和噪聲。 這些只是86100D的一些典型應用場景，它還可以用于其他高速數字設計的測試和驗證。
