光譜分析儀是一種用于測量光源的波長、功率、頻譜等參數的儀器，廣泛應用于光通信、信息處理/存儲、生物醫學等領域。在這些領域中，對光譜分析儀的性能要求越來越高，例如波長精度、動態范圍、功率量程等。為了滿足這些要求，橫河 Yokogawa推出了一款具有世界一流光學性能的光譜分析儀——Yokogawa AQ6370D。

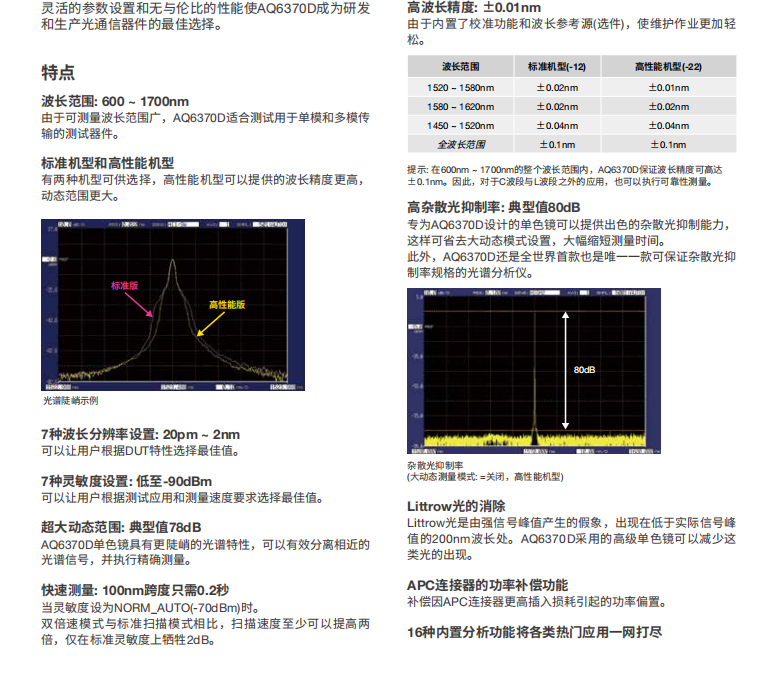

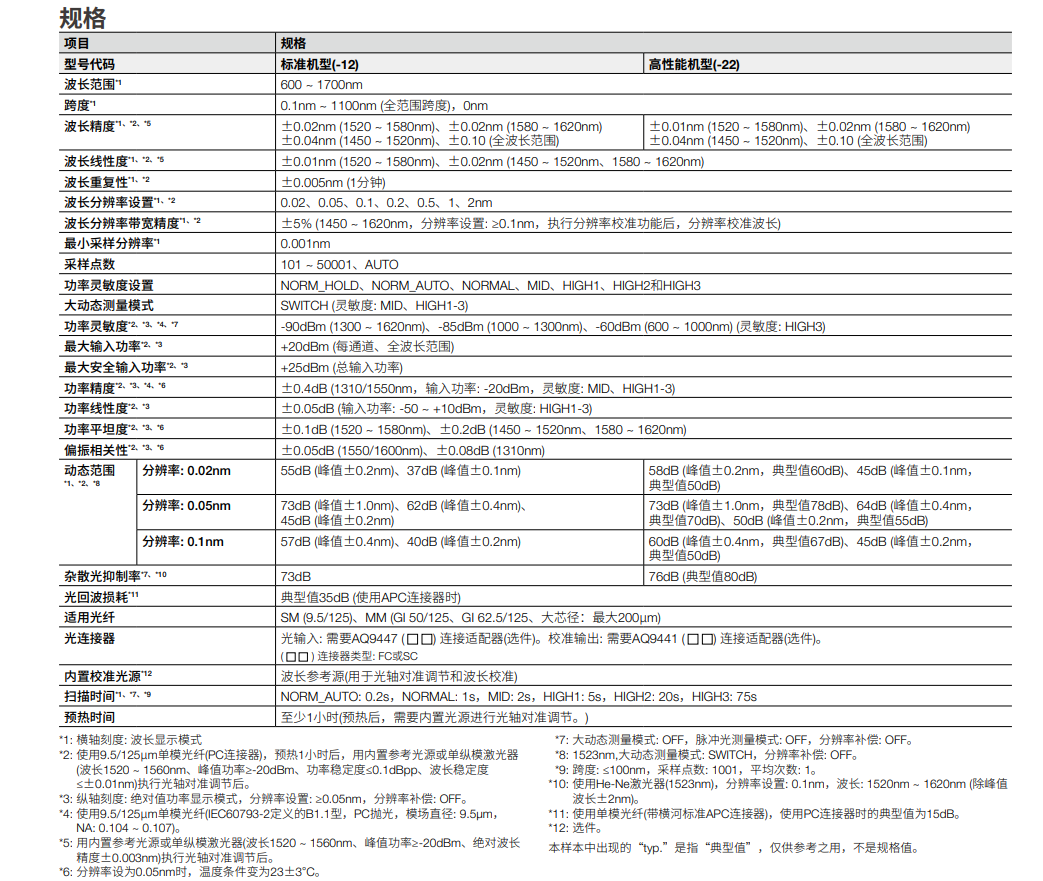

橫河 AQ6370D是一款波長范圍600~1700nm的光譜分析儀，適用于單模和多模光纖。它具有以下優點：
? 高波長精度：±0.01nm，可以準確測量和分辨微小的波長差異。
? 大動態范圍：78dB ，可以同時測量高功率和低功率的光信號，無需切換增益或衰減器。
? 寬功率量程：+20~-90dBm，可以測量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信號。
? 高分辨率：0.02nm（600~1050nm），0.05nm（1050~1700nm），可以清晰地顯示細微的頻譜結構。
? 高速掃描：最快可達0.5秒/100nm，可以快速測量動態變化的光信號。
? 自動分析功能：可以對DFB-LD、FP-LD、EDFA等光源進行參數測量和評估，如中心波長、線寬、信噪比、增益、噪聲系數等。

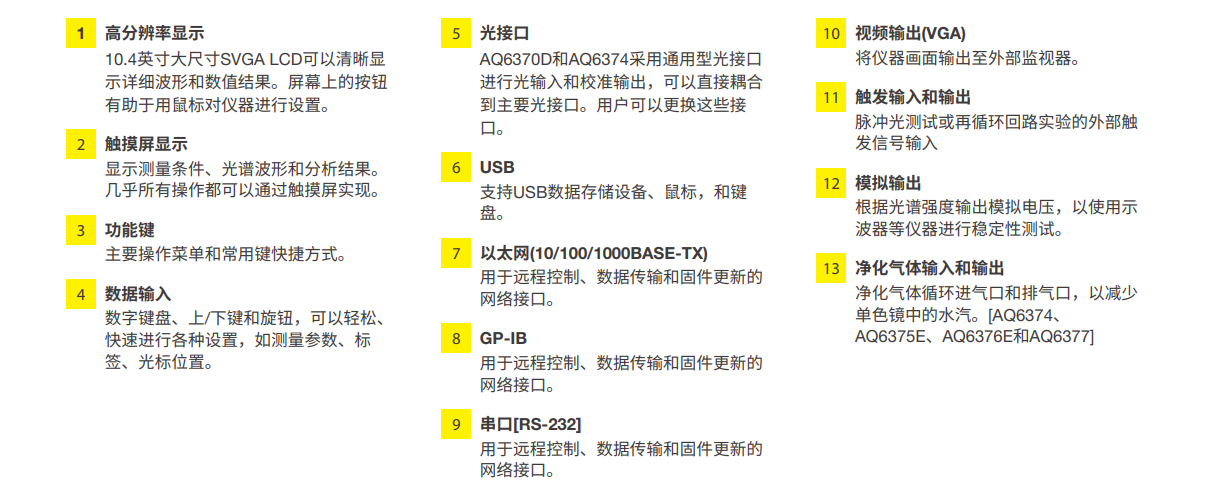

? 易于操作：具有大屏幕彩色液晶顯示器，觸摸屏操作，多種接口和存儲方式，以及豐富的軟件支持。
AQ6370D 光譜分析儀 行業和領域的應用：
? 光通信：AQ6370D可以用于測試和分析WDM信號、DWDM信號、光放大器、光開關、光濾波器、光分路器、光隔離器等光通信組件和系統的性能 。
? 信息處理/存儲：AQ6370D可以用于測試和分析激光二極管、激光打印頭、激光存儲介質、激光讀寫頭等信息處理和存儲設備的性能 。
? 生物醫學：AQ6370D可以用于測試和分析生物組織的吸收和散射特性，以及生物傳感器、生物芯片、生物顯微鏡等生物醫學儀器的性能 。
AQ6370D光譜儀，有哪些其他功能？
AQ6370D是一款高性能的光譜分析儀，它具有多種功能，可以滿足不同的測試需求。除了我之前提到的波長校準和光軸對準調節功能，AQ6370D還有以下功能：
? 數據長期記錄功能：這個功能可以用于長期穩定度測試以及系統或器件的溫度循環試驗。每個測量點的光譜也會一起保存用于回看或?qū)嵭Х治?。這個功能可以有效提高測試效率，并且在長時間測試（十小時或更久）過程中無需工人監管記錄，可以有效節省資源，提高效率。
? 門采樣功能：這個功能有助于光傳輸系統的循環回路測試。AQ6370D使用外部門信號獲得通過特定環路的信號的光譜。
? 曲線放大功能：這個功能可以通過點擊和拖動鼠標來改變顯示條件，如中心波長和跨度?？梢粤⒓捶糯蟾信d趣的區域并隨意移動。
? USB存儲：這個功能可以支持大容量移動存儲和硬盤存儲。AQ6370D有512MB內存，可保存20,000多個波形數據。
? 多曲線一次保存功能：這個功能可以將7條曲線即刻保存到一個文件中。
Yokogawa AQ6370D可以測試哪些器件或系統？
? 光有源器件，如激光二極管、光纖激光器、光纖放大器、光收發器等。
? 光無源器件，如濾波器、FBG、AWG、WSS、ROADM、光纖等。
? 光傳輸設備，如DWDM、CWDM等。
? 應用光子設備，如光開關、光調制器、光隔離器等。
橫河 Yokogawa AQ6370D進行光軸對準調節?
? 打開電源，用FC-FC接口的光纖將AQ6370D的光輸入連接器與光輸出連接器連接起來。
? 按SYSTEM OPTICAL ALIGNMENT鍵，選擇ALIGNMENT START。
? 按ENTER鍵開始光軸對準調節。等待調節完成后，按ESC鍵退出。

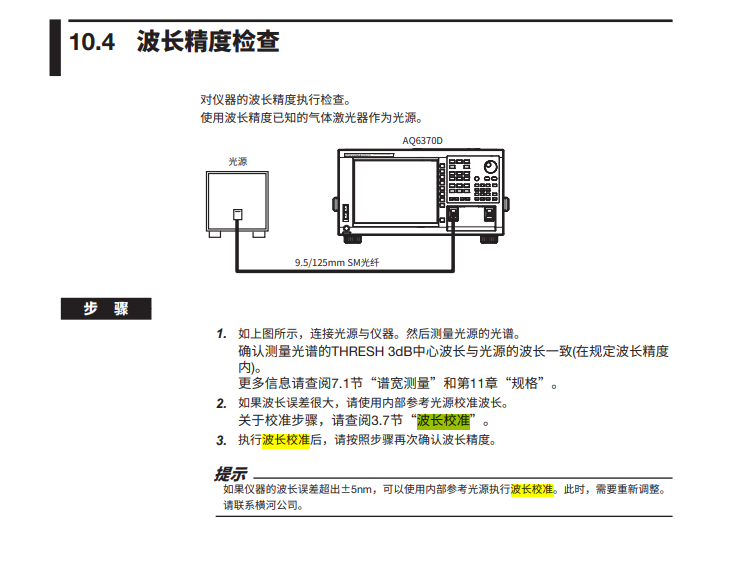

Yokogawa AQ6370D 光譜分析儀進行波長校準?
打開電源，用FC-FC接口的光纖將AQ6370D的光輸入連接器與光輸出連接器連接起來。
按SYSTEM OPTICAL ALIGNMENT鍵，選擇ALIGNMENT START。
選擇WAVELENGTH CALIBRATION，按ENTER鍵。
選擇INTERNAL SOURCE或EXTERNAL SOURCE，按ENTER鍵。
如果選擇EXTERNAL SOURCE，需要用穩定的單波長光源輸入到AQ6370D的光輸入連接器，并設置好輸入波長和功率。
按ENTER鍵開始波長校準。等待校準完成后，按ESC鍵退出。
橫河 AQ6370D光譜儀，測試光纖激光器？
準備好需要測試的光纖激光器和AQ6370D，以及適合的光纖連接器和電源線。
將AQ6370D的電源線插入電源插座，并按下電源開關。
將光纖激光器的輸出端連接到AQ6370D的輸入端，注意選擇合適的單模或多模光纖，并使用相同類型的連接器。
按下AQ6370D的菜單鍵，選擇“設置”選項，然后選擇“波長校準”功能，按照屏幕上的提示進行波長校準。
按下AQ6370D的菜單鍵，選擇“設置”選項，然后選擇“光軸對準”功能，按照屏幕上的提示進行光軸對準。
按下AQ6370D的菜單鍵，選擇“設置”選項，然后選擇“測量條件”功能，根據需要設置波長范圍、分辨率、靈敏度、平均次數等參數。
按下AQ6370D的菜單鍵，選擇“設置”選項，然后選擇“顯示條件”功能，根據需要設置中心波長、跨度、參考電平、標尺等參數。
按下AQ6370D的菜單鍵，選擇“設置”選項，然后選擇“分析條件”功能，根據需要設置峰值搜索、波長精度、動態范圍、雜散光抑制等參數。
按下AQ6370D的測量鍵，開始測量光纖激光器的輸出光譜，并在屏幕上顯示結果。
按下AQ6370D的分析鍵，開始分析光纖激光器的輸出特性，如中心波長、峰值功率、信噪比、線寬等，并在屏幕上顯示結果。
按下AQ6370D的存儲鍵，將測量和分析結果保存到內部存儲或外部USB存儲中。
