光模塊/光貓，眼圖BERT測試解決方案-PAM4&NRZ
光模塊/光貓測試解決方案是一種針對不同類型和規格的光模塊，提供專業、高效、可靠的測試服務的方案。光模塊測試定制解決方案可以根據客戶的需求和標準，設計和實施適合的測試流程和方法，包括光模塊的性能測試、兼容性測試、穩定性測試、可靠性測試等。光模塊測試定制解決方案的目的是為了保證光模塊的質量和性能，滿足客戶的期望和要求，提高光模塊的市場競爭力。
光模塊/光貓測試定制解決方案：
? 根據不同的光模塊類型和規格，選擇合適的測試儀器和設備，如光譜分析儀、光功率計、光波長計、光開關、光衰減器、光纖連接器等，以及相應的軟件和驅動，實現光模塊的全面和精確的測試。
? 根據客戶的需求和標準，定制測試方案和測試報告，包括測試項目、測試參數、測試結果、測試分析、測試建議等，以及提供測試數據和測試證書，保證測試的透明性和可追溯性。
? 用專業的測試團隊和測試經驗，提供高效的測試服務，縮短測試時間，降低測試成本，提高測試效率和質量。
? 根據測試結果，提供專業的技術支持和咨詢，幫助客戶解決光模塊的問題和難點，提升光模塊的性能和兼容性，增加光模塊的價值和信譽。
光模塊/光貓測試設備有哪些？

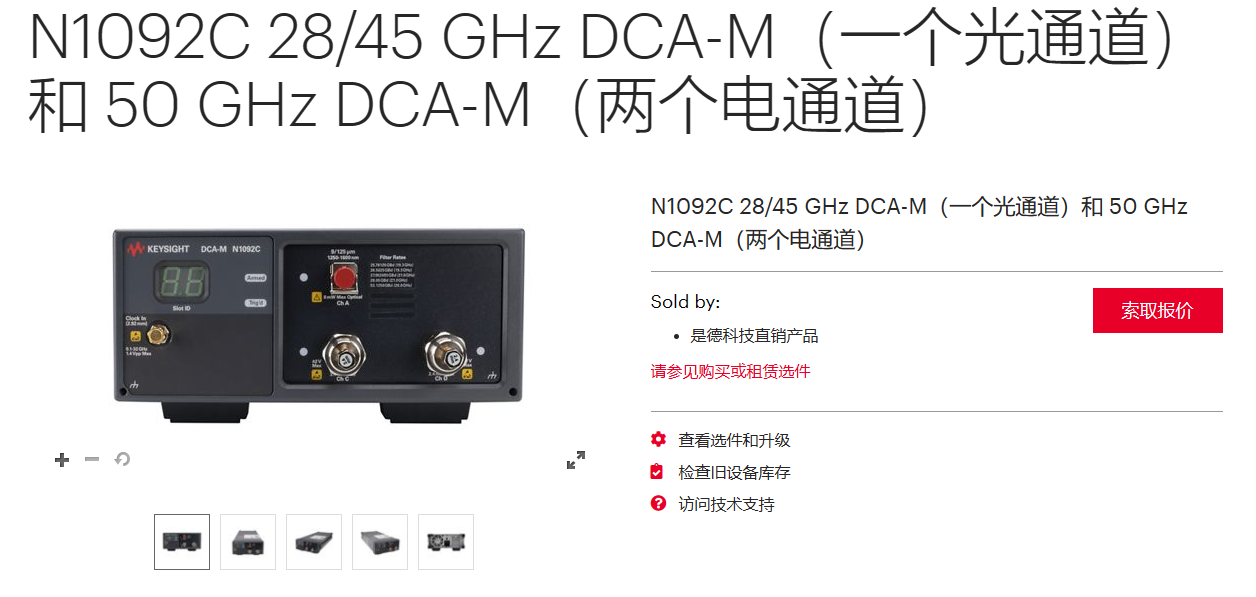

Keysight N1092系列（N1092A/B/C/D/E）示波器（DCA-M）
N1092系列 keysight DCA-M采樣示波器具有高準確度、低成本的光波形分析解決方案，包括提供 8.4 到 64 Gbaud 的解決方案、非常低的噪聲和抖動、可實現高吞吐量的快速采樣率，以及集成的時鐘恢復功能。
關健特性
> 40 GHz 光通道帶寬（選件 40A）、50 GHz 電通道帶寬
FC/PC 和 2.4 毫米輸入類型
高靈敏度，本底噪聲僅為 5 μW（光）、310/600 μV（電）
超快吞吐量，采樣率高達 250 kHz
準確的高速數據分析，抖動 < 200 fs

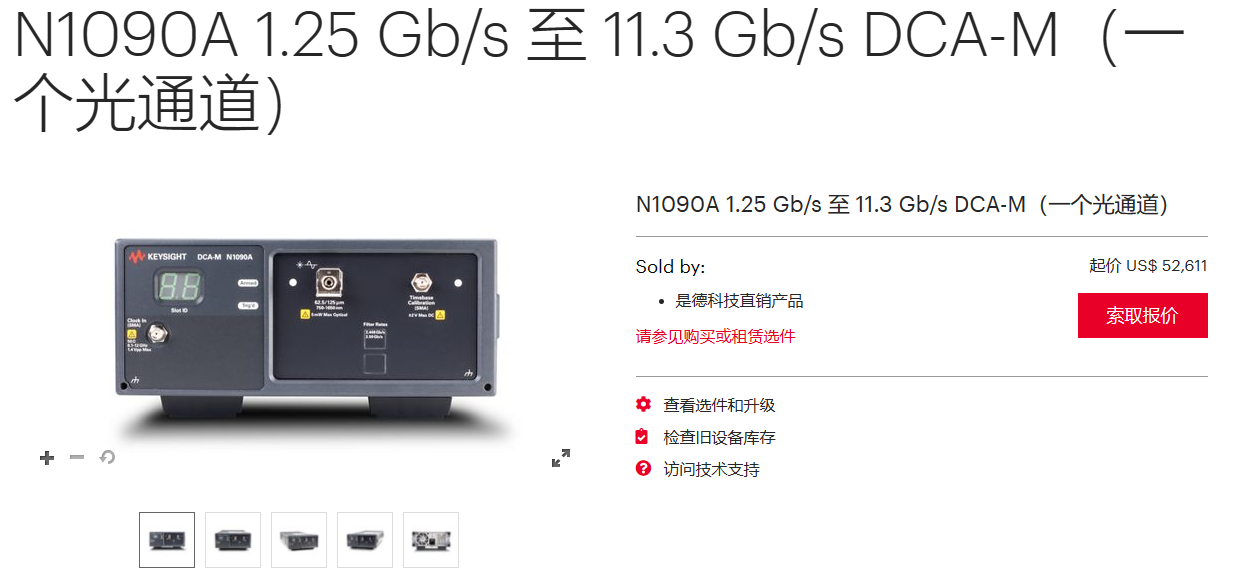

Keysight N1090A 1.25 Gb/s 至 11.3 Gb/s 示波器（DCA-M）
N1090A DCA-M 使用了 86100 和 86105C 中的高性能元件，因而傳承了前代產品的優勢。 它經過配置后，可以在 1.244 至 11.3 Gb/s 的各種標準數據速率下執行全面的光發射機合規性測試，并可選配 20 GHz 電通道。
關健特性
高靈敏度光通道，噪聲 < 1 μW
光參考接收機符合行業規范，適用于驗證與標準的合規性
功能強大的 Flex-DCA 界面適用于全面分析光眼圖

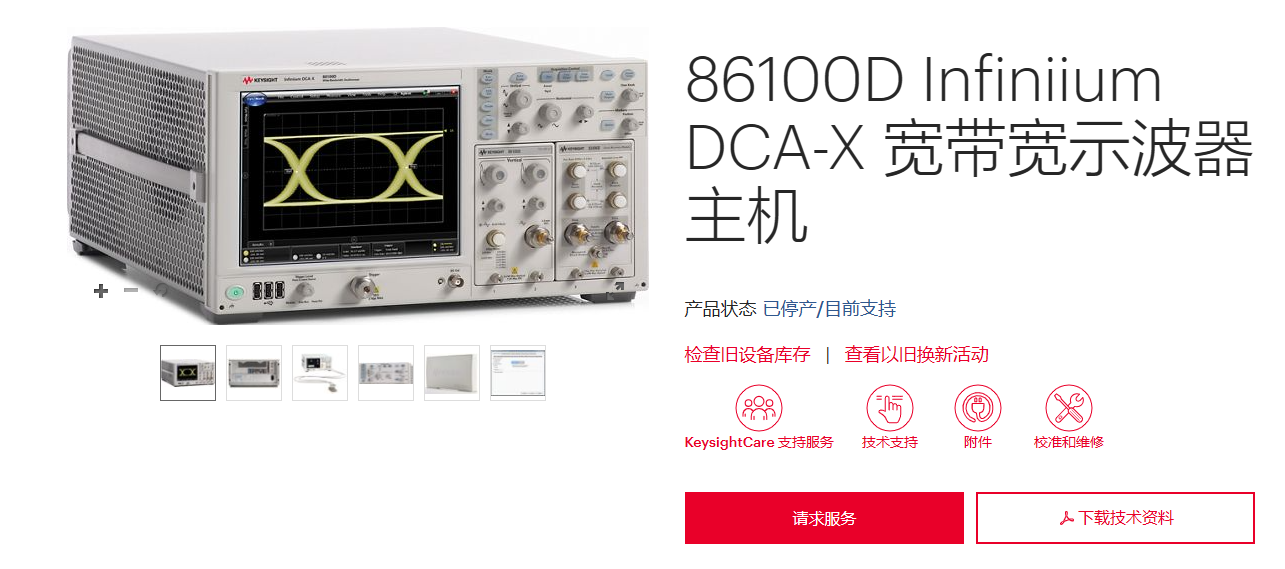

Keysight 86100D Infiniium DCA-X 寬帶寬示波器主機
KEYSIGHT 86100D 是一款寬帶寬示波器主機，可以用于高速數字信號和光纖通信系統的測試與分析它可以配合不同的模塊，如 86105C，來實現多達 90 GHz 的帶寬，以及時域測量、頻譜分析、眼圖分析等功能它還具有超低抖動和低噪聲性能，可以提供快速、精確和一致的抖動測量它是一款適用于光學和電氣設計的高性能示波器。
關健特性
90 GHz 帶寬
定制主機以進行光、電和 TDR/S 參數分析
100 fs RMS 超低抖動和低至 250 μV 確保執行快速、精確和一致的抖動測量
獲得超過 50 種內置標準模板和自動模板裕量分析
輕松地同時測量多個信號；同時分析和采集多達 16 個信號
主機可升級并且向后兼容，為您的投資提供充分保護

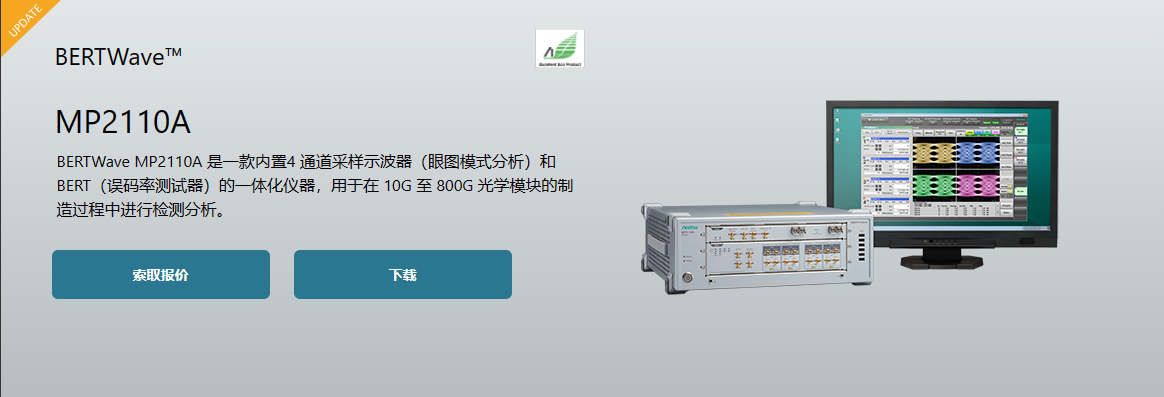

Anritsu BERTWave MP2110A 采樣示波器（10G 至 800G）
BERTWave MP2110A 是一款內置誤碼率測試儀 (BERT) 和采樣示波器的一體化測量儀器，支持光學模塊的誤碼率 (BER) 測量、眼圖分析等。BERTWave MP2110A 不僅可在光學模塊的 RX 側同時測量多達 4 個通道的誤碼率 (BER)，還能同時在 Tx 側執行最多 4 個通道的眼圖模板測試和眼圖分析。
MP2110A 采樣示波器的采樣速率高達 250,000 樣本/秒（比上一代儀器快六倍），可更快地執行眼圖模板測試和眼圖分析。支持NRZ信號掩模邊緣測量和抖動分析。還可以分析PAM4信號，并支持高達53 Gbaud的TDECQ測量。采用 BERTWave MP2110A 可同時執行 BER 測量和眼圖分析。
關健特性
最多可使用 4 通道 BERT 和雙通道采樣示波器同時測量
約 5 秒時間可捕獲 100 萬個樣本，采樣速率高達 250,000 樣本/秒
內置高靈敏度 O/E（-15 dBm，典型值，SMF）
高帶寬：35 GHz (光, SMF), 25 GHz (光, MMF), 40 GHz (電)
低抖動：200 fs rms（典型值）

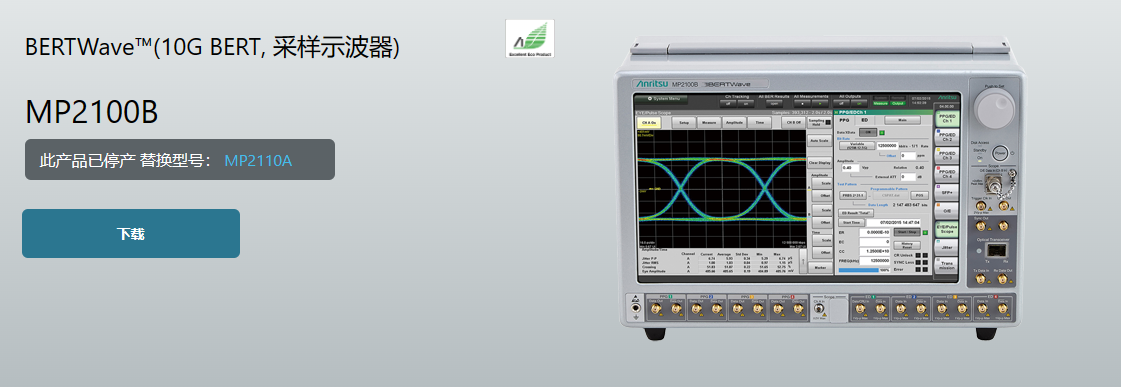

Anritsu BERTWave MP2100B 采樣示波器（10G BERT）
BERTWave MP2100B是多合一的測試儀，帶有內置BERT和采樣示波器，用于支持光學模塊評估，包括BER測量，眼圖模板測試和眼圖分析等。用于 10 / 40G 多通道塊/器件的研發和制造。
使用 BERTWave MP2100B 時，無需變更連接線即可同步進行BER測量、眼圖模板測試和眼圖分析，從而縮短了測量時間。而且，BER測量通道可擴展至四個，4通道BER測量、眼圖模板測試和眼圖分析可同步進行。最后，內置的SFP+模塊插槽可無需使用外部光源。
關健特性
多合一內置 4 通道 BERT 和采樣示波器
誤碼率 (BER) 4 通道同步測量
高質量波形 PPG (1 ps rms 抖動)
高輸入靈敏度 (10 mVp-p 最低輸入靈敏度)

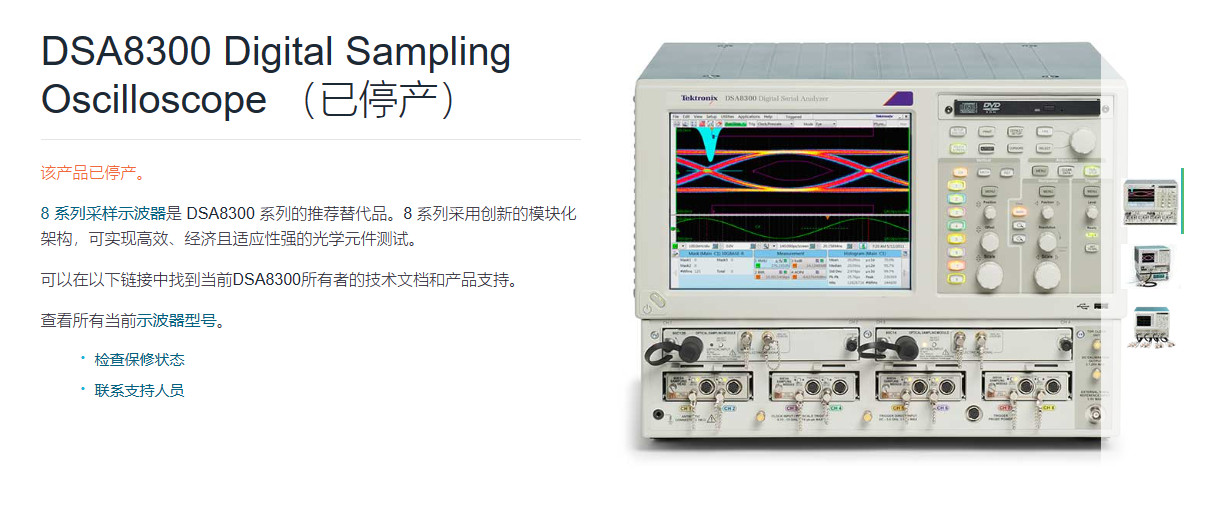

Tektronix DSA8300 數字采樣示波器
DSA8300 是一款等效時間采樣示波器，為通信信號分 析、串行數據網絡分析以及串行數據鏈路分析應用提供最高的 保真測量和分析功能。
關健特性
最佳的垂直分辨率 – 16 位模數轉換器
電接口分辨率：<20 μV LSB（適用于 1 v 全量程）
光接口分辨率從 80C07B（1 mW 全量程）的<20 nW 到 80C10C（30 mW 全量程）的 <0.6 μW
光接口帶寬 >80 GHz
電接口帶寬 >70 GHz
為 NRZ、RZ 和脈沖信號類型提供了超過 120 種自動測量 功能

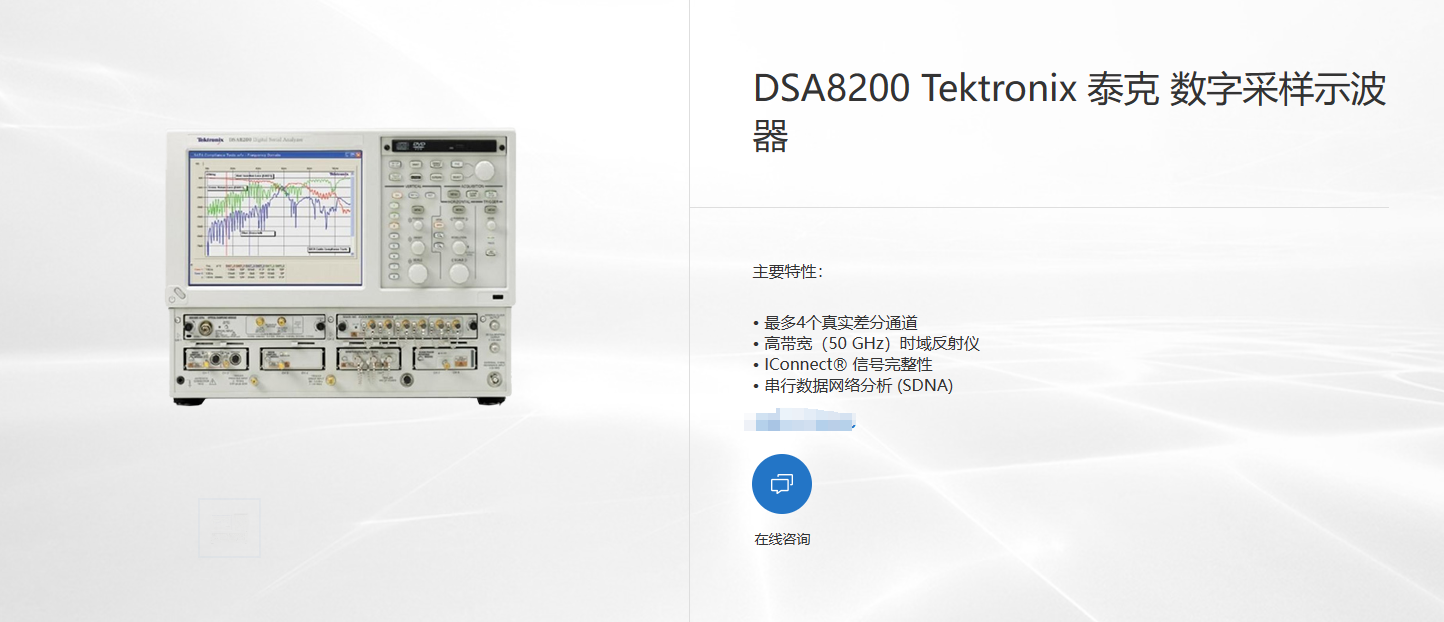

Tektronix DSA8200 數字采樣示波器
DSA8200 是一款等效時間采樣示波器，為通信信號分 析、串行數據網絡分析以及串行數據鏈路分析應用提供最高的 保真測量和分析功能。
關健特性
最多4個真實差分通道
高帶寬（50 GHz）時域反射儀
IConnect? 信號完整性
串行數據網絡分析 (SDNA)
