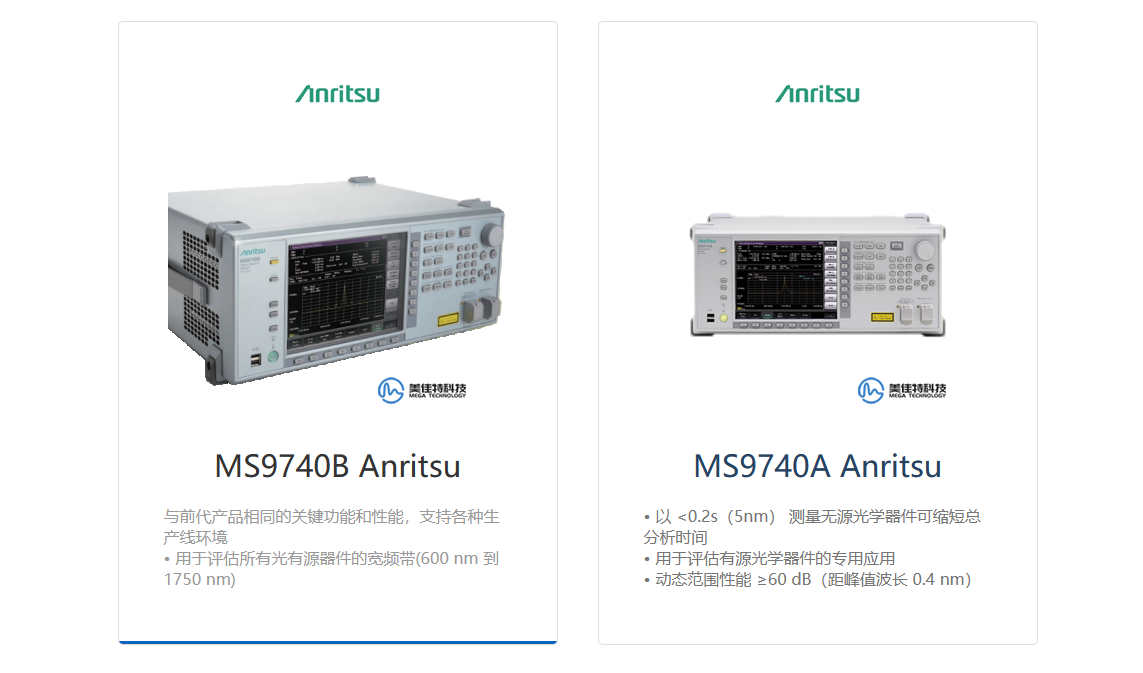

Anritsu MS9740B與MS9740A 光譜分析儀 的區別？
MS9740B與MS9740A的主要區別在于測量處理時間的縮短和對高速信號處理技術的應用。MS9740B在保持原有功能和性能的同時，將測量處理時間縮短了一半。這一點通過提高生產效率和減少測量及檢查時間來實現，從而提高了光有源設備制造商的生產力。此外，MS9740B采用了先進的光學設計和高速信號處理技術，能夠在寬廣的波長范圍內進行快速且準確的光譜分析。這包括從波形掃描到波形解析以及向外部控制設備的數據傳送，實現了最短0.2秒以下的整體測試速度。
盡管兩者都支持多模光纖輸入，并且波長范圍均為600 nm到1750 nm，適合于850 nm頻段VCSEL制造和評估，但MS9740B在處理速度和測量靈敏度方面進行了優化，克服了處理速度加快導致的測量靈敏度下降的問題。此外，MS9740B還具有更寬的動態范圍和更高的分辨率，并且支持簡化的分析過程。
總結來說，MS9740B相比于MS9740A，在測量處理時間、信號處理技術、動態范圍、分辨率以及整體測試速度方面都有所改進和提升。這些改進使得MS9740B更適合于需要高效率檢查的有源光學設備的制造和評估。
MS9740B與MS9740A在光學設計方面的具體差異是什么？
MS9740B與MS9740A在光學設計方面的具體差異主要體現在以下幾個方面：
測量處理時間的縮短：MS9740B在保持與前代產品MS9740A相同的測量靈敏度性能、功能和尺寸的同時，通過優化光譜分析儀MS9740B的光學接收器帶寬設置，將測量處理時間縮短了50%。2. 內置激光的最大輸出功率：雖然文獻中沒有直接提到MS9740A的具體參數，但從MS9740B的描述中可以看出，MS9740B具有內置激光，并且列出了最大輸出功率（mW）、脈沖寬度/重復率以及發射波長。這表明MS9740B在光學設計上可能采用了不同的技術或材料來實現更高的輸出功率和更寬的波長范圍，以滿足不同應用場景的需求。
高性能光學分辨率和高速測量：MS9740A被描述為提供高性能光學分辨率和高速測量，能夠滿足設備和組件制造商的需求。波形數據可以在0.2秒內測量并傳輸?shù)酵獠靠刂圃O備，比以前的Anritsu型號提高了5倍的速度。雖然這一描述直接關聯的是MS9740A，但它也間接反映了MS9740系列產品的設計理念，即追求高性能和高速度。結合MS9740B在測量處理時間上的改進，可以推測MS9740B在光學設計上同樣注重提高性能和效率。
MS9740B與MS9740A在光學設計方面的具體差異主要體現在對測量處理時間的優化、內置激光的最大輸出功率以及對高性能光學分辨率和高速測量的持續追求上。這些差異使得MS9740B在保持與MS9740A相似的功能和尺寸的基礎上，能夠提供更高的生產效率和更廣泛的使用場景。
MS9740B的高速信號處理技術具體包括哪些技術或方法？
MS9740B的高速信號處理技術具體包括以下技術和方法：
寬動態范圍：MS9740B的動態范圍達到了80 dB（1 nm 帶寬），這使得它能夠清晰地觀察到信號噪聲比（SNR）高的光譜。
信號電平積分功能：支持調制信號的信號電平積分功能，這有助于在分析過程中更準確地估計噪聲位置。
噪聲擬合函數：可以使用噪聲擬合函數來準確估計噪聲位置，這對于提高測量精度非常關鍵。
光軸對準、波長校準和有效分辨率校準功能：這些功能確保了測量的準確性和可靠性，特別是在處理高速信號時。
高分解能和高速掃描：MS9740B實現了高分解能和高速掃描，這對于捕捉快速變化的信號非常重要。
多模式光纖輸入：支持多模式光纖輸入，特別是對于850 nm帶的VCSEL的制造和評估非常理想，這表明了其在處理不同類型的高速信號方面的靈活性。
MS9740B的高速信號處理技術涵蓋了從寬動態范圍、信號電平積分、噪聲擬合函數到光軸對準、波長校準、有效分辨率校準以及高分解能和高速掃描等多個方面，這些技術和方法共同確保了其在高速信號處理領域的高效性和準確性。
如何量化MS9740B在動態范圍和分辨率方面的改進？
MS9740B光譜分析儀在動態范圍和分辨率方面的改進可以通過以下幾個方面進行量化：
動態范圍：根據我搜索到的資料，MS9740B具有超過70dB的寬動態范圍。然而，在不同的文獻中，關于其動態范圍的具體數值有所不同。例如，一項資料提到高動態范圍為60dB，普通動態范圍為58dB。這表明MS9740B的設計旨在提供廣泛的測量范圍，以適應不同的測試需求。
分辨率：MS9740B的分辨率為0.05nm，在1550nm波長下，且在光衰減關閉（Att: Off）的情況下，在20～30℃的溫度條件下測量得到。這一分辨率的提高意味著MS9740B能夠更精確地測量光譜中的細微差異，對于需要高精度測量的應用場景尤為重要。
測量處理時間：MS9740B將測量處理時間縮短了一半，同時克服了處理速度加快導致的測量靈敏度下降的問題。這一點雖然不直接涉及動態范圍和分辨率的量化，但它表明了MS9740B在提高效率的同時，也保持了高性能的測量能力。
支持多模光纖輸入：MS9740B支持多模光纖輸入，這使得它能夠適用于制造和評估850nm波段VCSEL模塊等多種應用場景。這種靈活性進一步增強了其在不同應用中的適用性和性能。
MS9740B在動態范圍和分辨率方面的改進主要體現在其寬廣的動態范圍、高分辨率以及快速的測量處理能力上。這些改進使得MS9740B能夠滿足更廣泛、更高精度的測量需求，特別是在光通信、光電子設備制造等領域。
MS9740B支持簡化的分析過程具體是如何實現的？
MS9740B支持簡化的分析過程主要通過以下幾個方面實現：
全頻段實時頻譜分析：MS9740B能夠進行全頻段的實時頻譜分析，這意味著它能夠捕獲偶發或瞬態信號，從而減少了測試的時間和復雜性。
一體化設計：MS9740B是一款集成了SM和MM光纖的一體化光譜分析儀。這種設計減少了從波形掃描到數據傳輸?shù)酵獠靠刂圃O備所需的總時間，使得整個分析過程更加簡化和高效。
自動光學校準和波形校準：在進行測量之前，MS9740B需要預熱至少2小時，并且在特定條件下（跨度≥100 nm，視頻帶寬≥10 kHz）重復掃描。之后進行自動光學校準(WI Cal)和波形校準，這些自動化的校準過程減少了人工干預，進一步簡化了操作流程44。
MM模式功能：MS9740B具有MM模式功能，用于校正連接50 μm/125 μm多模光纖時的損耗，并顯示水平。這一功能簡化了多模光纖測試的過程，使得用戶可以更快速、準確地完成測試。
MS9740B通過其全頻段實時頻譜分析能力、一體化設計、自動化的校準過程以及MM模式功能等特性，實現了分析過程的簡化，提高了測試效率和準確性。
MS9740B對測量靈敏度的影響及其優化措施是什么？
MS9740B對測量靈敏度的影響主要體現在其在保持原有功能和性能的同時，通過優化設計提高了測量處理速度。MS9740B在處理速度加快的情況下，成功克服了可能導致測量靈敏度下降的問題。此外，MS9740B與前一代產品MS9740A相比，在保持相同的測量靈敏度性能、功能和尺寸的同時，將測量處理時間縮短了50%。這表明MS9740B在提高生產效率的同時，也確保了測量的準確性和靈敏度。
為了進一步優化MS9740B的測量靈敏度，采取了以下措施：首先，通過優化用戶常用的光譜分析儀MS9740B光接收機帶寬設置，提高了生產線效率。其次，MS9740B-020版本引入了新的測量功能，用于評估脈沖激光二極管（LD）芯片，這一新解決方案減少了脈沖LD芯片的測試時間，從而提高了高功率LD芯片的生產效率。這些優化措施不僅提升了MS9740B的性能，還確保了在高速測量過程中不會犧牲測量的靈敏度。
MS9740B通過優化設計和技術改進，在提高測量處理速度的同時，有效保持了測量靈敏度，并通過特定的優化措施進一步提升了生產效率和測量準確性。
