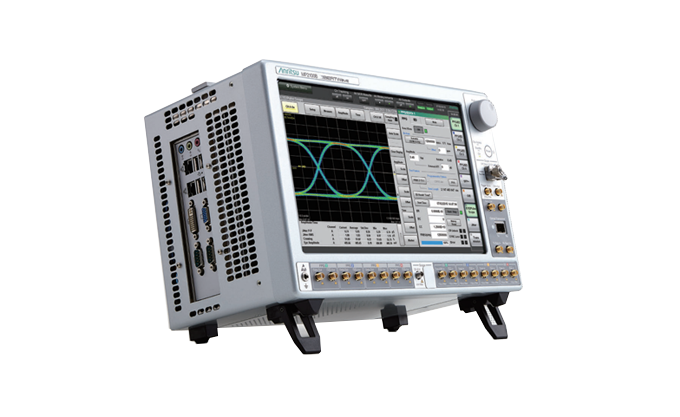

如何使用示波器測量電壓？
電壓是恒定的電壓力。示波器可以對其進行測量，以進行故障排除和診斷等目的。
使用示波器時，知道如何在操作時進行測量至關重要。如果要測量電壓，則需要打開示波器。請記住，您需要在連接時放置信號。
之后，您需要將示波器線放在零伏電平上。這樣做時，應將其設置為垂直位置。
之后，您需要將繁忙信號路徑插入設備的輸入之一。這是示波器的時間開始轉移到垂直軸的時候。
在計算設備上的垂直分度數后，發現線的刻度已經移動并與垂直分度乘以伏特。這是示波器測量直流信號電壓的時候。
Q：1 數字存儲示波器中的觸發器是什么意思，它的用途是什么？
當我們談?wù)撌静ㄆ鲿r(shí)，觸發功能有助于實現精確信號表征的關鍵功能。
借助此功能，將示波器的水平掃描同步到信號的適當點。它有助于提供重復波形并捕獲單次波形。
借助觸發功能，屏幕上顯示的重復波形看起來是靜態的。示波器中提供了各種類型的觸發功能。
觸發是最常見的功能類型之一，它執行在不同類型的示波器中發現的一些其他任務是閾值觸發。
觸發器是數字存儲示波器在特定事件發生時自動啟動波形捕獲過程的能力。在開發電子系統時，使用此功能可以方便地隔離電路中發生某些事情的確切時刻。
觸發器是一項功能，允許您捕獲和顯示響應特定事件的信號。數字存儲示波器 （DSO） 使用觸發功能來捕獲和顯示與特定事件對應的信號，例如當輸入信號從高到低或從低到高變化時。
一些觸發器是活躍的，需要外部刺激或源來激活它們（例如，TTL）。相比之下，其他是無源的，只響應示波器內部電路的變化（例如，EML）。
不需要額外的外部硬件來實現這一點，但它確實需要一個軟件定義來定義應該捕獲哪些信息。
Q：2 使用數字存儲示波器的主要優點是什么？
數字示波器有助于在模數轉換器和有助于控制顯示功能的微控制器的幫助下提供快速和高分辨率。
在這些微控制器的幫助下，輸入的信號速度快且分辨率高。這種類型的示波器有利于顯示復雜的信號波形。
借助此功能，可以在數字和波形輸出屏幕中提供管理中所需的計算，這些屏幕反映在選定的波形參數上。
這些類型的示波器最好的部分之一是可以隨時停止信號監控，并在所需水平觸發并記錄下來。
它是一種非常方便的設備，因?yàn)樗軌驒z查存儲在內存中的數字信息。它還可以根據用戶選擇的參數自動進行測量。
數字存儲示波器 （DSO） 有基于 PC 的型號和獨立型號。DSO為計算機用戶提供了更大的靈活性，因?yàn)樗麄兛梢詫SO連接到各種計算機以進行數據采集和實時顯示。
數字存儲示波器 （DSO） 是一種用于使信號可見的儀器。獨立DSO的所有電路都包含在設備本身中。優點是，設置完成后，您無需靠近計算機即可使用它。它可以存儲圖像數據，并允許您稍后調用它以供查看，而不會干擾當前的操作。
使用數字示波器的一些優點如下：
它具有稍后查看選項。
示波器可以制作硬拷貝。
它可以安裝在計算機上。
數字?jǐn)?shù)據可以存儲在軟盤上。
Q：3
數字存儲示波器是一種執行實時模數轉換并將輸出數據存儲在計算機中的設備。它用于以示波器格式在監視器上顯示采集的數字?jǐn)?shù)據。
它們也被稱為數字化儀，具有高精度、快速更新速率和低噪音。讀出示波器將采集的數據顯示為屏幕上的波形，僅此而已。沒有存儲記錄的數據，不像示波器可以存儲多達數千個波形。
陰極射線管是一種模擬示波器，而DSO是一種數字示波器。它是一種可以看到波形顯示的設備。盡管如此，設備之間的唯一區別是與dear不同，它不會轉換為模擬信號，也不會在屏幕上顯示模擬信號。
數字存儲示波器 （DSO） 是一種將數字萬用表 （DMM） 的功能與示波器的功能相結合的電子儀器。它具有一些特殊功能，例如用于存儲波形的存儲器、自動測量和采集數據的分析，這些功能在常見的數字萬用表中是不存在的。
另一方面，數字存儲示波器非常適合傳統模擬存儲示波器不切實際或太慢的應用。它們提供與模擬存儲示波器相同的性能，但具有數字存儲介質，可以對其進行編程以高達1 GS/s的速度捕獲波形。
Q：4 模擬示波器比數字示波器有什么優勢嗎？
在工作條件方面，模擬和數字示波器都是相似的。顯示器以及設備中使用的內部組件也是相同的。
兩種設備之間的顯著區別在于模擬設備以原始形式顯示波形，而數字設備通過采樣并將其轉換為數字來轉換原始模擬波形。這些數字?jǐn)?shù)字以數字格式存儲。
模擬示波器相對于數字示波器的顯著優勢在于，模擬示波器將提供正確的采樣、前端和濾波器。相比之下，數字的可能會為您提供樣本不足并產生不正確的頻率偽影。
數字示波器通常昂貴、復雜且難以解釋。模擬示波器可以提供更直觀的實時顯示數據的方法。這就是為什么它們今天仍在許多行業中使用的原因。
模擬示波器對某些應用仍然有幫助，盡管它們已被降級為利基角色。例如，模擬示波器的低帶寬使其不適合高速數字信號，但它們可以顯示音頻信號的變化電壓。
數字存儲示波器 （DSO） 用于需要高帶寬或無需顯示波形隨時間變化的情況;相反，您可以捕獲整個波形并在閑暇時顯示。
Q：5 業余愛好者示波器的最佳選擇是什么？
如果您是需要查看波形、電壓電平或時序關系的業余愛好者，示波器是最好的投資。示波器是一種測量一段時間電壓的設備。它可以幫助用戶識別信號強度并發現故障。市場上有許多業余愛好者和教育示波器型號。
Q：6 邏輯分析儀和數字存儲示波器有什么區別？
示波器是一種實驗室設備，可以觀察和測量電壓隨時間的變化。示波器用于觀察交流電壓，例如交流電源線、無線電波形和其他類似設備。
示波器用于評估信號完整性以及測量模擬電路的性能。
另一方面，邏輯分析儀用于以數字形式表示信號。信號以一位分辨率表示，就像示波器一樣。
但是，與示波器相比，邏輯分析儀具有多個通道。邏輯分析儀用于查看數字波形和調試數字通信，并用信號線表征數字系統。
當我們談?wù)撨@兩種設備的用途時，示波器最適合測量和可視化 1 到 4 個通道內的模擬信號。
另一方面，在分析具有四個以上通道的數字系統時，邏輯分析儀可以被認為是最佳選擇。與示波器相比，邏輯分析儀提供了更好的工具和更多的通道，可以在狀態模式下顯示數據。
讓我們?cè)谶@里關注兩種設備之間的一些主要區別：
示波器有助于在有限通道上測量和顯示模擬信號，而邏輯分析儀則在多個通道上顯示數字信號。
示波器在存儲和顯示小快照方面很有用，而邏輯分析儀在顯示數據之前記錄數據很有用。
示波器提供實時信號，而邏輯分析儀允許用戶導航長記錄。
示波器可用于測量波形的幅度和時序，而邏輯分析儀可用于測量數據捕獲點之間的時間。
眾所周知，示波器提供FFT等實時功能，而邏輯分析儀則以提供數字系統、協議分析儀等功能而聞名。
示波器具有簡單的閾值并顯示研究波形，而邏輯分析具有用于捕獲和過濾數據的復雜觸發系統。
Q：7 示波器為什么這么貴？
示波器因其使用的組件而昂貴。示波器中使用的觸發器、放大器和其他邏輯芯片非常昂貴。
好吧，昂貴的不是DSO（數字存儲示波器）部分。是探頭和配件。示波器沒有消費類設備等市場。由于需求和生產有限，這些設備價格昂貴。
通過嚴格的質量控制檢查，設備的成本進一步增加，今天它可以提供預期的標準。
Q：8 如何選擇最佳的示波器？
如果您正在考慮購買示波器，那么購買它有不同的標準。示波器是一項相當大的投資，因此在接受它們之前，您應該了解應該購買哪種設備，并且在購買它們時不要出錯。
購買示波器時需要注意的一些要點：
1. 示波器類型：
您應該清楚的第一件事是您要購買哪種示波器。
正如我們已經提到的，示波器有兩種類型：模擬和數字。簡而言之，模擬和數字示波器在屏幕上顯示波形和信號的方式相同。
它是一種簡單的工具，可用于檢查電信號的質量。數字示波器使用采樣技術，而模擬示波器則連續測量。
模擬示波器可以顯示不同幅度和相位的信號。另一方面，數字示波器可以處理和顯示不同類型的信息，例如邏輯信號和波形。
模擬示波器是使用模擬電路在示波器屏幕上創建波形的老式設備。
另一方面，數字示波器對信號進行采樣并將其轉換為數字，并在監視器上以線條形式顯示。此外，模擬示波器有一個探頭，用作測量電路電壓的輸入。
A/D 轉換器將模擬信號數字化以顯示在屏幕上。在操作方面，兩個設備的測量電壓都可以方便地變化，您可以專注于功能并找出最適合您的功能。
2. 示波器制造商：
當您考慮購買示波器時，您可能會注意到的一件事是，有不同類型的品牌提供幾乎所有類型的示波器。
當我們談?wù)撌静ㄆ鲿r(shí)，一些品牌以制造最好的示波器而聞名。您需要記住，既然您有一個包，您需要在預算范圍內尋找最好的產品。
3. 采樣率：
采樣率是在示波器中重建信號所需的采樣率。購買示波器時，您應該關注采樣率的兩個主要功能：實時采樣和設備提供的等效采樣。
實時采樣適用于所有類型的信號，等效時間采樣適用于穩定和重復的信號。在檢查采樣率時，請仔細檢查規格，以便了解采樣率是適用于相對重復的信號還是所有信號。
模擬型號不使用采樣率，因此如果您想要不需要擔心采樣率的東西，另一種型號最適合您。
模擬模型不使用采樣率，因此如果您想要什么東西，您無需擔心采樣率，而另一個模型最適合您。
4. 帶寬：
帶寬無疑是您在購買任何類型的示波器之前需要考慮的基本事項之一。
該設備有助于獲得最高頻率的信號，這時重要的是要知道該設備不會超過幾百千赫茲，以便您可以選擇較低的帶寬。
您所需要的只是獲得帶寬的分?jǐn)?shù)，該分?jǐn)?shù)可以根據您的需求容納，并為您提供良好的性能，而不會浪費太多金錢。您應該選擇中間范圍的帶寬。
5. USB選項：
今天的一切都可以顯示在PC屏幕上，那么為什么要購買LED或CRT。這就是為什么在購買示波器時，尋找?guī)в?nbsp;USB 選項的示波器很重要。
這最終將節省您的資金，并且您可以與PC屏幕連接以非常方便地顯示測量值。而且，USB示波器比沒有選項的示波器更實惠。
6. 記憶：
采樣率和內存深度是購買示波器時應該考慮的重要功能。存儲波形和采樣數的數據稱為存儲深度。
存儲器的大小在捕獲和轉換信號的整個過程中起著至關重要的作用。如果內存太小，則在操作設備時可能會遇到問題。
Q：9 DSO的優點和缺點是什么？
每個示波器都有優點和缺點，以下是數字存儲示波器的一些優點。首先，讓我們了解一下它提供的優勢。
DSO的價格較低，易于購買。其中存儲的波形可用于顯示更長的時間段。這可以通過為內存供電來完成。讓我們閱讀DSO的更多優勢。
數字示波器以數字格式存儲信號，以防止信號衰減。它可用于存儲多個波形，便于峰值檢測和觸發。它易于使用，并允許記錄緩慢的痕跡，例如一天中的溫度變化。它還可以提供傳統CRT或陰極射線管提供的寫入速度。
它是一種廣泛使用的示波器，以具有六個基本元素而聞名。這些元件包括模擬垂直輸入放大器、LED 或 LCD 屏幕、模數轉換器和數字波形存儲器、波形顯示和重建電路、具有觸發和時鐘驅動功能的時基以及電源。
由于快速高分辨率模數轉換器（ADC）電路和按鈕以及可以控制顯示功能的微控制器，DSO工作速度很快。微控制器創建支持，使從輸入接收的信號具有高分辨率和快速性。
數字示波器中監測的信號可以隨時停止，
在所需級別觸發以進行記錄。DSO被認為是理想的，因?yàn)樗哂酗@示復雜信號波形的功能，需要計算和測量以提供反映所選波形參數的波形和數字輸出屏幕。
除此之外，數字存儲示波器還具有顯著的便利性，因?yàn)樗奶攸c(diǎn)之一是檢查數字化信息。該信息存儲在其內存中，并且具有根據用戶選擇的參數創建自動測量的能力。這些參數是頻率、上升時間和電壓偏差。
它不僅能夠?qū)崟r(shí)分析信號，還能夠分析在存儲存儲器的幫助下收集的輸入數據的大量樣本。它分析由于可用的高級DSP算法而導致的高頻瞬變。
它體積非常小，以節能的方式顯示測量數據，準確且高質量。更快的處理器可能很容易被 DSO 說服。眾所周知，現代數字存儲示波器通過使用高度先進的信號分析功能來運行。所有這些特性使數字示波器非常強大且非常受歡迎。
DSO的缺點：
盡管這些可能會將圖像存儲一段時間，但它們往往會在一段時間后丟失。陰極射線管或 CRT 在儲存時必須有適當?shù)碾娫?。與傳統的陰極射線管相比，數字示波器產生的跡線沒有那么清晰，而且成本也更高。以下是 DSO 的一些更多缺點。
數字存儲示波器需要采集存儲器、ADC和μP來進行測量。根據它支持的功能，它非常昂貴;除了數字存儲示波器外，還有各種型號可供選擇，例如數字熒光示波器和數字采樣示波器。
Q：10 數字存儲示波器和傳統存儲示波器有什么區別？
數字存儲示波器與傳統或模擬存儲示波器之間存在很大差異。雖然數字存儲示波器總是收集數據，但在后者中，只有在觸發后才會收集數據。
在DSO中，與傳統的存儲示波器相比，電子管的成本更便宜。數字示波器以為更高頻率的信號產生明亮的圖像而聞名。在傳統示波器中，無法產生明亮的圖像來獲取更高頻率的信號。
DSO具有更高的分辨率，而傳統存儲示波器的分辨率較低。這兩種示波器的基本工作原理有些相似，因此使用了內部組件。您可能會發現甚至顯示相同;因此，如果您希望從 ASO 切換到 DSO，您將能夠迅速應對變化。
這兩種示波器都用于測量基于時間的不同信號。時間是用于分析波形的參數之一。已知用戶在特定時間獲得的信號會發生變化。示波器測量這種時間變化，目的是發現異常、噪聲和特征。
數字示波器和模擬示波器彼此不同，如在ASO中，波形以其原始形式顯示，而在DSO中，原始模擬波形通過采樣轉換為數字，然后以數字格式存儲。
與具有較低帶寬和寫入速度的DSO相比，模擬存儲信號具有更高的帶寬和寫入速度。模擬存儲示波器中沒有數字存儲器。但是，DSO能夠以數字方式存儲并且具有無限的存儲時間。
模擬存儲示波器無法在恒定的 CRT 刷新時間內工作。但是，DSO可以操作它。與 DSO 相比，ASO 以提供較低的分辨率而聞名。前者不能在后退模式下工作，而數字示波器能夠在回溯模式下工作。
