Keysight 86100D 是德示波器主機的使用方法？

2023-08-02

瀏覽次數：2726次

使用 86100D 示波器主機的方法如下：
? 首先，你需要選擇合適的模塊，如 86105C，來配合 86100D 示波器主機進行光電信號的測試和分析。不同的模塊有不同的帶寬、輸入端口和功能，你可以根據你的測試需求來選擇。
? 其次，你需要將模塊安裝在 86100D 示波器主機的插槽中，確保模塊和主機之間的連接牢固。你可以在示波器屏幕上看到模塊的型號和狀態。
? 然后，你需要將信號源連接到模塊的輸入端口，選擇合適的光纖類型、波長、電壓范圍和阻抗。你可以使用示波器面板上的按鈕或觸摸屏來進行設置。
? 接著，你需要打開示波器的電源，按下模塊面板上的 AUTOSETUP 按鈕，讓示波器自動設置最佳的觸發、時基和垂直參數。你也可以手動調整這些參數來優化信號的顯示。

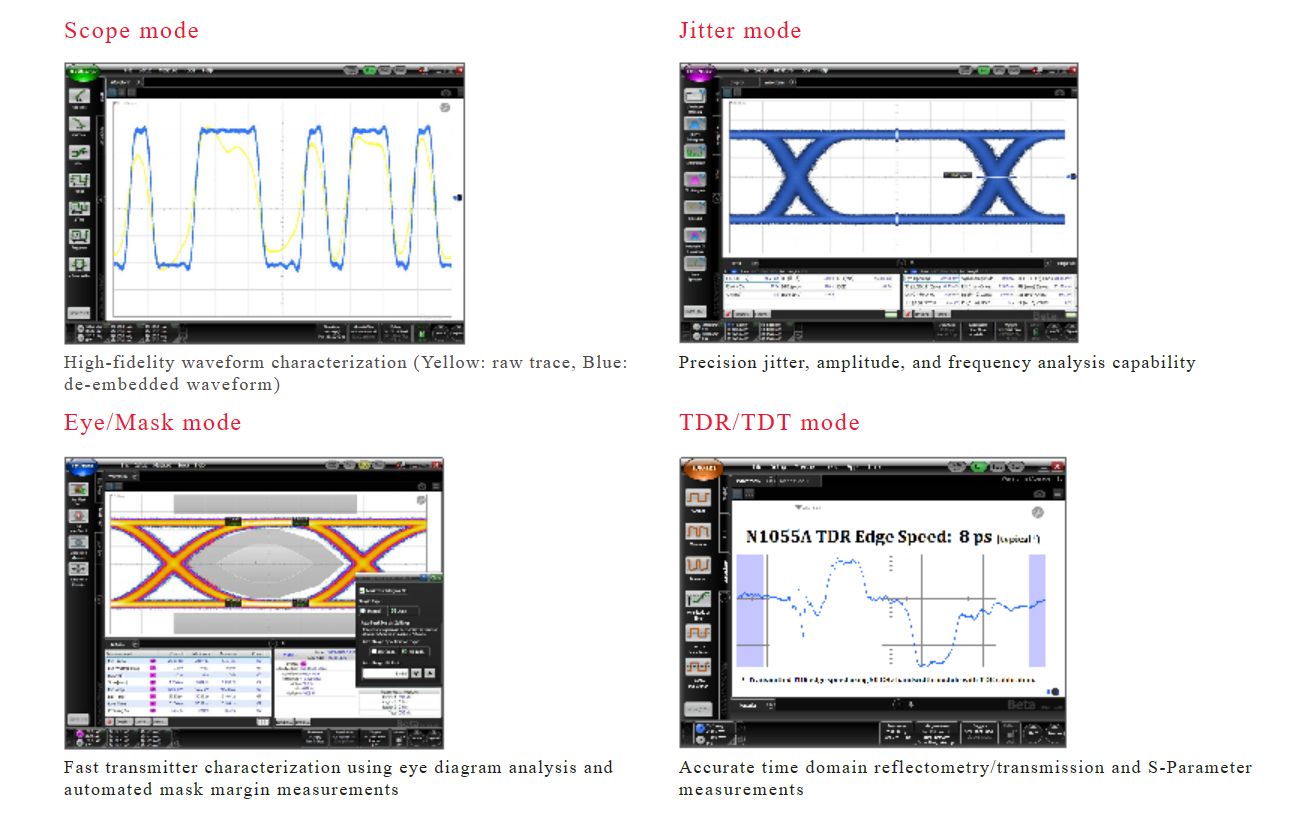

? 最后，你可以在示波器屏幕上觀察信號的波形，使用示波器的菜單選項進行時域測量、頻譜分析、眼圖分析等功能。你也可以保存、打印或?qū)С鰷y(cè)試數據和圖片。

86100D是一款寬帶寬示波器主機，可以通過不同的方式連接到計算機上?？梢赃x擇以下幾種連接方式：

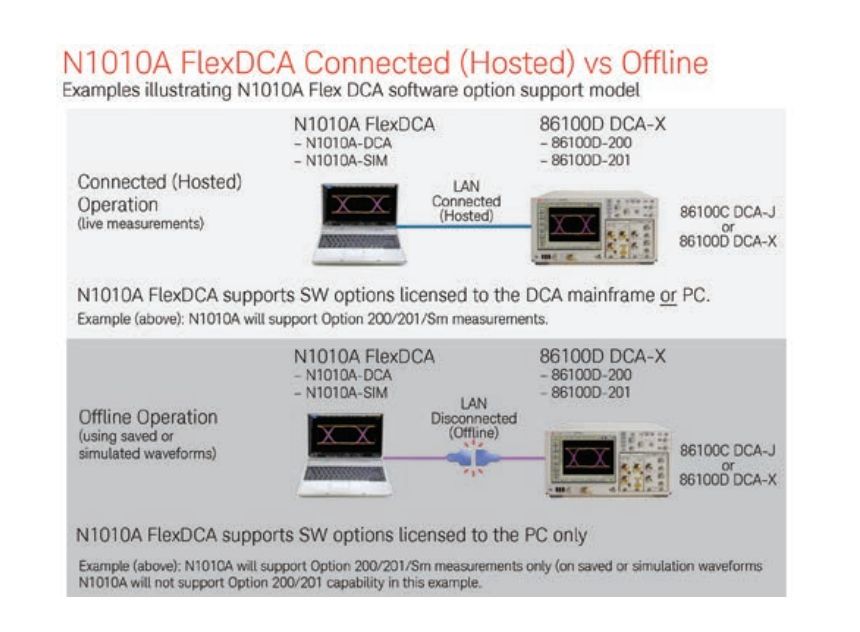

? LAN連接：您可以使用網線將86100D的LAN端口連接到計算機的LAN端口，或者通過路由器或交換機進行連接。需要在86100D和計算機上設置合適的IP地址和子網掩碼，以便進行通信。還需要在86100D上打開SCPI服務器功能，以便接收遠程編程命令?？梢允褂肍lexDCA軟件或其他支持VISA的軟件，通過LAN向86100D發送SCPI命令。
USB連接：可以使用USB線將86100D的USB端口連接到計算機的USB端口。需要安裝Keysight IO Libraries Suite軟件，以便識別86100D并分配一個VISA地址?？梢允褂肍lexDCA軟件或其他支持VISA的軟件，通過USB向86100D發送SCPI命令。
? GPIB連接：如果86100D具有GPIB選項，可以使用GPIB線將86100D的GPIB端口連接到計算機的GPIB卡或轉換器。需要在86100D和計算機上設置合適的GPIB地址，以便進行通信。還需要根據您的86100D的配置模式（標準模式或遺留模式），選擇不同的編程指南和命令集?？梢允褂肍lexDCA軟件或其他支持VISA的軟件，通過GPIB向86100D發送SCPI命令。希望這些信息對您有所幫助。

Keysight 86100D-9FP PAM-N 分析軟件。該軟件可以提供全面的光和電 PAM-4 信號分析，幫助工程師應用 Keysight 86100D DCA-X 示波器平臺完成快速且精確的 PAM-4（4 電平脈沖幅度調制）信號測試和驗證。

信息時代，人們需要豐富的內容和快速訪問能力，因此數據中心網絡帶寬始終面臨重大壓力。簡單地提高元器件速度無法滿足上述需求。PAM-4 屬于多電平信令，目的是增加高速數字通信鏈路的數據傳輸量。例如，PAM-4 設計能夠支持 100Gb 到 400Gb 的以太網速度。

多家行業組織和標準機構正在應用或積極考慮采用 PAM-4 技術，以便實現下一代速度，并且相比傳統非歸零（NRZ）信令提升指定通道帶寬的數據速率。傳統 NRZ 測量算法可一部分用在PAM-4測試中，但PAM-4 信號自身的獨特性需要特定的算法，以及特定的參數測量。
